Este documento describe los componentes básicos de un sistema de drenaje pluvial, incluyendo sumideros, bocas de visita, alcantarillado, cajas de paso y colectores. Explica el método racional para calcular el caudal de aguas pluviales y los tipos de sumideros y bocas de visita.

1. BASES TEÓRICAS PARA SISTEMAS DE
AGUAS PLUVIALES
ITAMAR MENDOZA
CI:23903657

2. Sistema De Recolección
De Aguas De Lluvias
Consiste en una red de
alcantarillado para recolectar las
aguas de lluvias, las viviendas y
edificaciones deben construir sus
instalaciones sanitarias para que
sus aguas de lluvias provenientes
de techos y patios interiores
puedan ser descargadas en las
calles donde seran recolectadas en
sumideros .

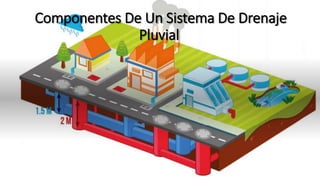

3. Componentes De Un Sistema De Drenaje
Pluvial

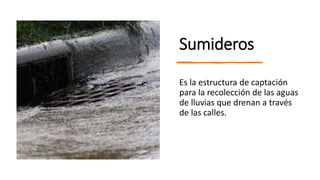

4. Sumideros
Es la estructura de captación
para la recolección de las aguas
de lluvias que drenan a través
de las calles.

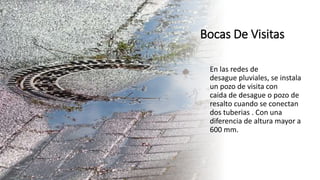

5. Bocas De Visitas
En las redes de
desague pluviales, se instala
un pozo de visita con
caida de desague o pozo de
resalto cuando se conectan
dos tuberias . Con una
diferencia de altura mayor a
600 mm.

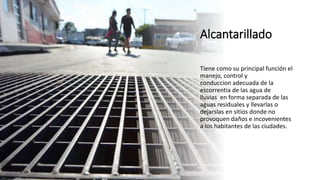

6. Alcantarillado
Tiene como su principal función el
manejo, control y
conduccion adecuada de la
escorrentia de las agua de
lluvias en forma separada de las
aguas residuales y llevarlas o
dejarslas en sitios donde no
provoquen daños e incovenientes
a los habitantes de las ciudades.

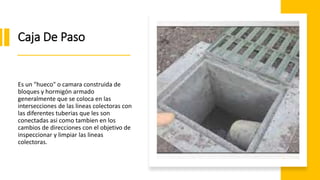

7. Caja De Paso
Es un "hueco" o camara construida de
bloques y hormigón armado
generalmente que se coloca en las
intersecciones de las lineas colectoras con
las diferentes tuberias que les son
conectadas asi como tambien en los
cambios de direcciones con el objetivo de
inspeccionar y limpiar las lineas
colectoras.

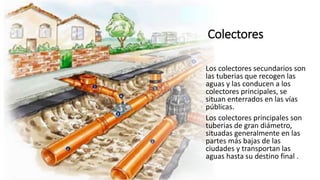

8. Colectores
Los colectores secundarios son
las tuberias que recogen las
aguas y las conducen a los
colectores principales, se
situan enterrados en las vías
públicas.
Los colectores principales son
tuberias de gran diámetro,
situadas generalmente en las
partes más bajas de las
ciudades y transportan las
aguas hasta su destino final .

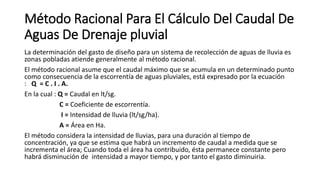

9. Método Racional Para El Cálculo Del Caudal De
Aguas De Drenaje pluvial
La determinación del gasto de diseño para un sistema de recolección de aguas de lluvia es
zonas pobladas atiende generalmente al método racional.
El método racional asume que el caudal máximo que se acumula en un determinado punto
como consecuencia de la escorrentía de aguas pluviales, está expresado por la ecuación
: Q = C . I . A.
En la cual : Q = Caudal en lt/sg.
C = Coeficiente de escorrentía.
I = Intensidad de lluvia (lt/sg/ha).
A = Área en Ha.
El método considera la intensidad de lluvias, para una duración al tiempo de
concentración, ya que se estima que habrá un incremento de caudal a medida que se
incrementa el área; Cuando toda el área ha contribuido, ésta permanece constante pero
habrá disminución de intensidad a mayor tiempo, y por tanto el gasto diminuiria.

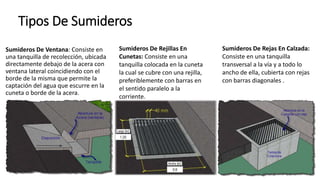

10. Tipos De Sumideros
Sumideros De Ventana: Consiste en
una tanquilla de recolección, ubicada
directamente debajo de la acera con
ventana lateral coincidiendo con el
borde de la misma que permite la
captación del agua que escurre en la
cuneta o borde de la acera.
Sumideros De Rejillas En
Cunetas: Consiste en una
tanquilla colocada en la cuneta
la cual se cubre con una rejilla,
preferiblemente con barras en
el sentido paralelo a la
corriente.
Sumideros De Rejas En Calzada:
Consiste en una tanquilla
transversal a la vía y a todo lo
ancho de ella, cubierta con rejas
con barras diagonales .

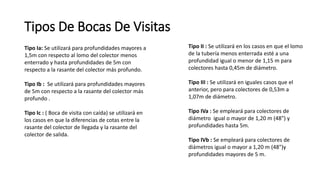

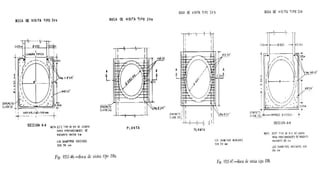

11. Tipos De Bocas De Visitas

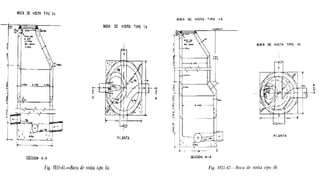

Tipo Ia: Se utilizará para profundidades mayores a
1,5m con respecto al lomo del colector menos
enterrado y hasta profundidades de 5m con
respecto a la rasante del colector más profundo.
Tipo Ib : Se utilizará para profundidades mayores
de 5m con respecto a la rasante del colector más
profundo .
Tipo Ic : ( Boca de visita con caída) se utilizará en
los casos en que la diferencias de cotas entre la
rasante del colector de llegada y la rasante del
colector de salida.

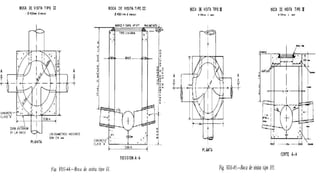

Tipo II : Se utilizará en los casos en que el lomo
de la tubería menos enterrada esté a una
profundidad igual o menor de 1,15 m para
colectores hasta 0,45m de diámetro.
Tipo III : Se utilizará en iguales casos que el
anterior, pero para colectores de 0,53m a
1,07m de diámetro.
Tipo IVa : Se empleará para colectores de
diámetro igual o mayor de 1,20 m (48") y
profundidades hasta 5m.
Tipo IVb : Se empleará para colectores de
diámetros igual o mayor a 1,20 m (48")y
profundidades mayores de 5 m.
