1. COMPONENTES E INSTALACIÓN DE UN
SISTEMA DE ALCANTARILLADO
E.E: Sistemas de Agua Potable
y Alcantarillado
Integrantes:
Ing. Gabriel Santos Fierro
Universidad
Veracruzana
Estudillo García Miguel Ángel
Gómez VelazqueZ Luis Alfredo
Hernandéz Arroyo Ismael
Martínez López Mónica
Mendoza Córdova Norma Guadalupe
Mendoza Rodríguez Adonay
Sandoval Ambracio Germán
Ugarte Nanto Gibrán

2. Características

3. Se denomina alcantarillado, red de
alcantarillado, red de
saneamiento o red de drenaje al
sistema
de tuberías y construcciones usado
para la recogida y transporte de
las aguas
residuales, industriales y fluviales de
una población desde el lugar en que
se generan hasta el sitio en que se
vierten al medio natural o se tratan
 ¿Qué es?

4. La red de alcantarillado se
considera un servicio
básico, sin embargo la
cobertura de estas redes
en las ciudades de países
en desarrollo es ínfima en
relación con la cobertura
de las redes de agua
potable. Esto genera
importantes problemas
sanitarios.

5. SISTEMAS
DE
ALCANTARILLADO
Convencionales
No convencionales
Los sistemas de alcantarillado no
convencionales surgen como una
respuesta de saneamiento básico de
poblaciones de bajos recursos
económicos, son sistemas poco
flexibles, que requieren de mayor
definición y control de en los parámetros
de diseño
Han sido ampliamente utilizados,
estudiados y estandarizados. Son
sistemas con tuberías de grandes
diámetros que permiten una gran
flexibilidad en la operación del sistema.

6.  Los sistemas convencionales de alcantarillado se clasifican en:
Alcantarillado separado: es
aquel en el cual se independiza
la evacuación de aguas
residuales y lluvia
Alcantarillado
sanitario: sistema
diseñado para
recolectar
exclusivamente las
aguas residuales
domésticas e
industriales
Alcantarillado pluvial:
sistema de
evacuación de la
escorrentía
superficial producida
por la precipitación.

7. Alcantarillado combinado:
conduce simultáneamente
las aguas residuales,
domesticas e industriales, y
las aguas de lluvia

8.  Sistemas de alcantarillado no convencionales
Se clasifican según
el tipo de
tecnología aplicada
y en general se
limita a la
evacuación de las
aguas residuales.
Alcantarillado simplificado: un sistema
de alcantarillado sanitario simplificado se
diseña con los mismos lineamientos de un
alcantarillado convencional, pero teniendo
en cuenta la posibilidad de reducir
diámetros

9. Alcantarillado condominales:
Son los alcantarillados que
recogen las aguas residuales de
un pequeño grupo de viviendas,
menor a una hectárea, y las
conduce a un sistema de
alcantarillado convencional.
Alcantarillado sin arrastre de
sólidos: Conocidos también como
alcantarillados a presión, son
sistemas en los cuales se eliminan
los sólidos de los efluentes de la
vivienda por medio de un tanque
interceptor.
El tipo de alcantarillado que se use depende de las características de tamaño, topografía y
condiciones económicas del proyecto.

10.  Red de atarjeas
Tiene por objeto recolectar y transportar las
aportaciones de las descargas de aguas
residuales domésticas, comerciales e industriales,
hacia los colectores e interceptores. La red está
constituida por un conjunto de tuberías por las
que son conducidas las aguas residuales
captadas.
La red se inicia con la descarga domiciliaria o
albañal, a partir del paramento exterior de las
edificaciones. El diámetro del albañal en la mayoría
de los casos es de 15 cm, siendo éste el mínimo
recomendable.

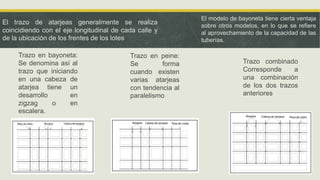

11. El trazo de atarjeas generalmente se realiza
coincidiendo con el eje longitudinal de cada calle y
de la ubicación de los frentes de los lotes
Trazo en bayoneta:
Se denomina así al
trazo que iniciando
en una cabeza de
atarjea tiene un
desarrollo en
zigzag o en
escalera.
Trazo en peine:
Se forma
cuando existen
varias atarjeas
con tendencia al
paralelismo
Trazo combinado
Corresponde a
una combinación
de los dos trazos
anteriores
El modelo de bayoneta tiene cierta ventaja
sobre otros modelos, en lo que se refiere
al aprovechamiento de la capacidad de las
tuberías.

12.  Colectores e interceptores
Son las tuberías que tienen aportación de los
colectores y terminan en un emisor, en la
planta de tratamiento o en un sistema de reúso.
Por razones de economía, los colectores e
interceptores deben ser en lo posible una
réplica subterránea del drenaje superficial
natural.

13.  Emisores
Son el conducto que recibe las aguas de
uno o varios colectores o interceptores. No
recibe ninguna aportación adicional
(atarjeas o descargas domiciliarias) en su
trayecto y su función es conducir las aguas
residuales a la planta de tratamiento o a un
sistema de reúso.

14. Para recolectar las aguas residuales de una localidad, se debe seguir un modelo de
configuración para el trazo de los colectores, interceptores y emisores el cual
fundamentalmente depende de:
1. La topografía predominante
2. El trazo de las calles
3. El o los sitios de vertido
4. La disponibilidad de terreno
para ubicar la planta o plantas
de tratamiento
Modelo perpendicular: En el
caso de una comunidad paralela
a una corriente, con terreno con
una suave pendiente hacia ésta,
la forma de colectar las aguas
residuales se logra colocando
tuberías perpendiculares a la
corriente.

15. Modelo radial: En este
modelo las aguas
residuales fluyen hacia el
exterior de la localidad,
en forma radial a través
de colectores.
Modelo de interceptores: Este
tipo de modelo se emplea para
recolectar aguas residuales en
zonas con curvas de nivel más o
menos paralelas, sin grandes
desniveles y cuyas tuberías
principales (colectores) se
conectan a una tubería mayor
Modelo de abanico:
Cuando la localidad se
encuentra ubicada en un
valle, se pueden utilizar las
líneas convergentes hacia
una tubería principal
(colector) localizada en el
interior de la localidad,
originando una sola tubería
de descarga.

16. Componentes de un
Sistema de
Alcantarillado

17. Una red de alcantarillado sanitario se compone de varios elementos certificados, tales
como de tuberías, conexiones, anillos y obras accesorias: descargas domiciliarias,
pozos de visita, estructuras de caída, sifones y cruzamientos especiales.
La expectativa de vida útil de los elementos que
conforman una red de alcantarillado sanitario debe
ser de al menos 50 años. Todos los elementos que
conforman la red de alcantarillado sanitario y su
instalación deben cumplir con la norma oficial
mexicana NOM-001-CONAGUA-1995 Sistema de
alcantarillado sanitario – Especificaciones de
hermeticidad.

18.  Tuberías
La tubería de alcantarillado se compone de tubos y
conexiones acoplados mediante un sistema de
unión hermético, el cual permite la conducción de
las aguas residuales.
En la selección del material de la tubería de
alcantarillado, intervienen diversas características
tales como: resistencia mecánica, resistencia
estructural del material, durabilidad, capacidad de
conducción, características de los suelos y agua,
economía, facilidad de manejo, colocación e
instalación, flexibilidad en su diseño y facilidad de
mantenimiento y reparación.

19.  Poliéster reforzado con fibra de vidrio (PRFV)
Constituido por una estructura
resistente de fibra de vidrio y un
plástico que actúa como aglomerante.
El refuerzo de fibra de vidrio, provee al
compuesto: resistencia mecánica,
estabilidad dimensional, y resistencia al
calor.
Se emplea para tuberías que requieren
una alta resistencia a la corrosión

20.  Tuberías de fibrocemento (FC)
Se fabrican clases
B6, B7.5, B9 Y
B12.5 y cada una
de ellas para dos
diferentes tipos de
anillos de hule
según el diámetro
del tubo.

21.  Tuberías de poli(cloruro de vinilo) (PVC)
Se fabrican de diámetros de 10 a 60
cm, en dos tipos de serie y cada serie
con tres tipos de tubería de acuerdo a
su espesor
Desventajas
- Fragilidad
- Baja resistencia mecánica
- Baja resistencia al intemperismo
Ventajas
- Hermeticidad
- Ligereza
- Durabilidad
- Resistencia a la corrosión
- Capacidad de conducción
- Flexibilidad

22.  Tubería de polietileno de alta densidad (PEAD)
Se fabrican con
longitud de 12 m,
en diámetros
nominales que
van desde 100 a
900 mm
Se clasifican en cuatro tipos,
de acuerdo a sus espesores
de pared y resistencia: RD-21,
RD-26, RD-32.5 Y RD-41.
El acoplamiento de las tuberías de polietileno
generalmente es mediante sistema de unión
por termo-fusión.

23.  Tuberías de concreto simple (CS) y reforzado (CR)
con junta hermética
Los tubos de concreto simple se fabrican
en diámetros de 10. 15. 20, 25, 30, 38, 45
y 60 cm, con campana y espiga y tienen
una longitud útil variable de acuerdo al
diámetro. Las uniones usadas en las
tuberías de concreto simple son del tipo
espiga – campana con junta hermética.

24. Los tubos de concreto reforzado
se fabrican de diámetros de 30,
38, 45, 61, 76, 91, 107, 122, 152,
183, 213, 244 y 305 cm. La
longitud del tubo dependerá del
diámetro de este. Se fabrican en
cuatro tipos de grados y cada uno
de ellos con tres espesores de
pared.
Las uniones usadas en las tuberías de
concreto reforzado son del tipo espiga –
campana con junta hermética para
diámetros de hasta 61 cm. En
diámetros de 45 a 305 cm se utilizan
juntas espiga – caja con junta hermética

25.  Tuberías de acero
Son utilizadas en cruzamientos
elevados en donde se requieren
instalaciones expuestas, o bien
en cruzamientos subterráneos
donde se requiere una alta
resistencia mecánica en las
tuberías. En cualquier caso,
será necesario proteger a la
tubería con recubrimiento
exterior contra la corrosión.
La unión empleada en las
tuberías de acero pueden ser:
soladas, bridas, coplees o ranuras
(moldeadas o talladas) con junta
mecánica

26. Obras accesorias
Comúnmente usadas para mantenimiento y operación
del sistema de alcantarillado

27.  Descarga domiciliaria
 -La descarga domiciliaria se conoce como albañal exterior.
 -Es una tubería que permite el desalojo de las aguas residuales del
registro domiciliario a la atarjea.
 -La conexión del albañal a la atarjea debe ser hermética.

28. Es importante que el albañal tenga estas características:
Dependiendo del tipo de material de la atarjea o colector, se debe de seleccionar de
Preferencia el mismo material en la tubería de albañal y en las piezas especiales.
DIÁMETRO DEL ALBAÑAL PENDIENTE MÍNIMA
Igual o mayor a 15 cm 1%
Menor de 15 cm 2%

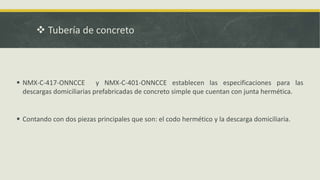

29.  Tubería de concreto
 NMX-C-417-ONNCCE y NMX-C-401-ONNCCE establecen las especificaciones para las
descargas domiciliarias prefabricadas de concreto simple que cuentan con junta hermética.
 Contando con dos piezas principales que son: el codo hermético y la descarga domiciliaria.

30. Medidas de codo de concreto con junta hermética
Medidas (cm) 15.0 20.0
Grados inclinación (º) 45.0 45.0
H Altura total 70.0 76.0
DIE Diámetro interior espiga 15.0 20.0
DEE Diámetro exterior espiga 19.8 25.8
DIC Diámetro interior campana 21.4 28.0
DEC Diámetro exterior campana 27.0 34.7

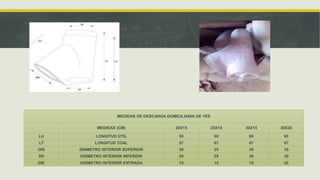

31. MEDIDAS DE DESCARGA DOMICILIARIA DE YEE
MEDIDAS (CM) 20X15 25X15 30X15 30X20
LU LONGITUD ÚTIL 50 60 60 60
LT LONGITUD TOAL 57 67 67 67
DIS DIÁMETRO INTERIOR SUPERIOR 20 25 30 30
DII DIÁMETRO INTERIOR INFERIOR 20 25 30 30
DIE DIÁMETRO INTERIOR ENTRADA 15 15 15 20

32.  Tubería de fibrocemento
 En la conexión de tubería de fibrocemento se utiliza
el “slant” a 45º con campana para unir con anillo.
 Tiene un extremo de apoyo para unir a la atarjea
con pasta epóxica (masa compuesta por resina y
catalizador).
 El codo de 45 grados con espiga y campana para
su acoplamiento al albañal con anillo de hule.

33.  En tubería de PVC
 En este tipo de conexión se utiliza una silleta de PVC a 45º con campana
para unir con anillo y extremo de apoyo para unir a la atarjea o colector y un
codo de 45 grados con espiga y campana para su acoplamiento al albañal
con anillo de hule.

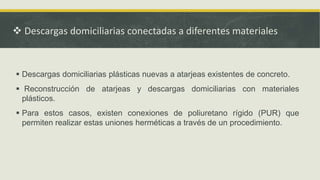

34.  Descargas domiciliarias conectadas a diferentes materiales
 Descargas domiciliarias plásticas nuevas a atarjeas existentes de concreto.
 Reconstrucción de atarjeas y descargas domiciliarias con materiales
plásticos.
 Para estos casos, existen conexiones de poliuretano rígido (PUR) que
permiten realizar estas uniones herméticas a través de un procedimiento.

35.  Se utiliza un accesorio conocido
como interconexión de PUR, de
10 o 15 cm según el diámetro
de la descarga.
 La campana de este accesorio,
que es de PUR, recibe a la
espiga del albañal existente; el
sello se logra utilizando mezcla
de cemento-arena en
proporción 1:1 y aditivos para
aumentar la adherencia y la
impermeabilidad.

36.  Pozos de visita
 Son estructuras que permiten la inspección, ventilación y limpieza
de la red de alcantarillado.
 Se utilizan generalmente en la unión de varias tuberías y en todos
los cambios de diámetro, dirección y pendiente.
 Pueden ser construidos en el lugar o prefabricados, las tapas
deberán ser de fundición dúctil y del tipo ciega, ventiladas
(exclusivamente para pluvial, perforadas) con mecanismo de
apertura-cierre.

37.  Tienen un diámetro interior de
1.2 m, se utilizan con tubería
de hasta 61 cm de diámetro,
con entronques de hasta 45
cm de diámetro y permiten
una deflexión máxima en la
tubería de 90 grados.
 Pozos de visita comunes

38. Tipos de pozos caja:
Tipo 1 se utiliza en tuberías
de 0.76 a 1.07 m de
diámetro con entronques a
45 grados con tuberías de
hasta 0.60 m de diámetro;
Tipo 2, que se usa en
tuberías de 0.76 a 1.22 m
de diámetro con
entronques a 45 grados
con tuberías de hasta 0.76
m de diámetro.
Tipo 3, el cual se utiliza en
diámetros de 1.52 a 1.83 m
con entronques a 45
grados con tuberías de
hasta 0.76 m de diámetro.

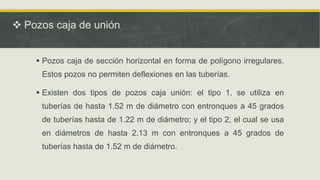

39.  Pozos caja de unión
 Pozos caja de sección horizontal en forma de polígono irregulares.
Estos pozos no permiten deflexiones en las tuberías.
 Existen dos tipos de pozos caja unión: el tipo 1, se utiliza en
tuberías de hasta 1.52 m de diámetro con entronques a 45 grados
de tuberías hasta de 1.22 m de diámetro; y el tipo 2, el cual se usa
en diámetros de hasta 2.13 m con entronques a 45 grados de
tuberías hasta de 1.52 m de diámetro.

40.  Pozos caja de deflexión
Se les nombra de esta
forma a los pozos caja a
los que concurre una
tubería de entrada y tienen
sólo una de salida con un
ángulo de 45 grados como
máximo. Se utilizan en
tuberías de 1.52 a 3.05 m
de diámetro.

41.  Pozos prefabricados de concreto
 La estructura de este tipo de pozos
está constituida por un tubo de
concreto de altura variable con tapa
inferior y un cono concéntrico de
0.6 m de altura y 0.6 m de diámetro
superior. La profundidad de
instalación para un pozo de este
tipo es adaptable a las necesidades
del proyecto, ya que se pueden unir
dos o más segmentos de tubo de
longitud de 2.5 m (acoplados con
junta hermética mediante el empleo
de anillos de hule).

42.  Excavación de zanjas
 La excavación se debe realizar conservando las pendientes y profundidades que marque el proyecto;
el fondo de la zanja debe ser de tal forma que provea un apoyo firme y uniforme a lo largo de la
tubería.
 Las dimensiones de las zanjas quedan determinadas por el proyecto hidráulico de la red, siendo las
profundidades variables para albañales, atarjeas, colectores y el emisor. Las zanjas deben tener
paredes verticales o como mínimo hasta el lomo de los tubos, en el caso de terrenos no estables.

43.  Estructuras de caída
 Por razones de carácter topográfico o
por tenerse elevaciones obligadas para
las plantillas de algunas tuberías, suele
presentarse la necesidad de construir
estructuras que permitan efectuar en su
interior los cambios bruscos de nivel.
 Caídas libres
Se permiten caídas hasta de 0.50 m dentro
del pozo sin la necesidad de utilizar alguna
estructura especial.

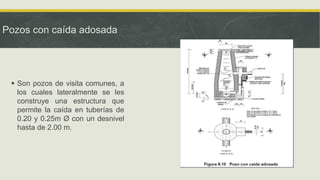

44. Pozos con caída adosada
 Son pozos de visita comunes, a
los cuales lateralmente se les
construye una estructura que
permite la caída en tuberías de
0.20 y 0.25m Ø con un desnivel
hasta de 2.00 m.

45.  Son pozos constituidos también por una
caja y una chimenea de tabique, a los
cuales en su interior se les construye
una pantalla que funciona como
deflector del caudal que cae. Se
construyen para tuberías de 0.30 a 0.76
m de diámetro y con un desnivel hasta
de 1.50 m.
Pozos con caída con deflector

46. Estructuras de caída escalonada
 Estructuras con caída escalonada cuya
variación es de 0.50 en 0.50 m hasta
llegar a 2.50 m (cinco tramos) como
máximo, que están provistas de dos
pozos de visita en los extremos, entre los
cuales se construye la caída escalonada;
en el primer pozo, se localiza la plantilla
de entrada de la tubería, mientras que en
el segundo pozo se ubica su plantilla de
salida. Este tipo de estructuras se emplea
en tuberías con diámetros desde 0.91
hasta de 2.44 m Lineamientos.
