1. SISTEMA DE ALCANTARILLADO
Y DRENAJE PARA EL
ADECUADO MANEJO DE
AGUAS RESIDUALES
Equipo 4 sección “14”
José Luis Mendoza Manríquez
María Fernanda Navarro García
Estefania Ponce de León Pedraza
Rosa Elena Ramos Rivera
Jazmín Guadalupe Ríos Guerrero

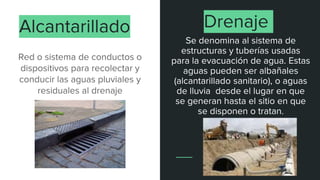

2. Drenaje
Red o sistema de conductos o
dispositivos para recolectar y
conducir las aguas pluviales y
residuales al drenaje
Se denomina al sistema de
estructuras y tuberías usadas
para la evacuación de agua. Estas
aguas pueden ser albañales
(alcantarillado sanitario), o aguas
de lluvia desde el lugar en que
se generan hasta el sitio en que
se disponen o tratan.
Alcantarillado

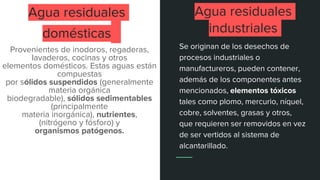

3. Agua residuales
domésticas
Provenientes de inodoros, regaderas,
lavaderos, cocinas y otros
elementos domésticos. Estas aguas están
compuestas
por sólidos suspendidos (generalmente
materia orgánica
biodegradable), sólidos sedimentables
(principalmente
materia inorgánica), nutrientes,
(nitrógeno y fósforo) y
organismos patógenos.
Se originan de los desechos de
procesos industriales o
manufactureros, pueden contener,
además de los componentes antes
mencionados, elementos tóxicos
tales como plomo, mercurio, níquel,
cobre, solventes, grasas y otros,
que requieren ser removidos en vez
de ser vertidos al sistema de
alcantarillado.
Agua residuales
industriales

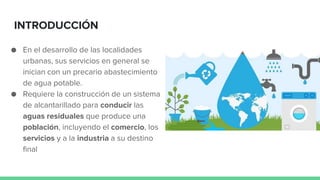

4. INTRODUCCIÓN
● En el desarrollo de las localidades
urbanas, sus servicios en general se
inician con un precario abastecimiento
de agua potable.
● Requiere la construcción de un sistema
de alcantarillado para conducir las
aguas residuales que produce una
población, incluyendo el comercio, los
servicios y a la industria a su destino
final

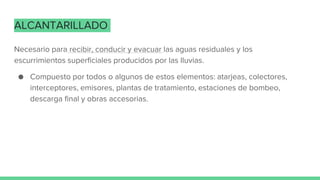

5. ALCANTARILLADO
Necesario para recibir, conducir y evacuar las aguas residuales y los
escurrimientos superficiales producidos por las lluvias.
● Compuesto por todos o algunos de estos elementos: atarjeas, colectores,
interceptores, emisores, plantas de tratamiento, estaciones de bombeo,
descarga final y obras accesorias.

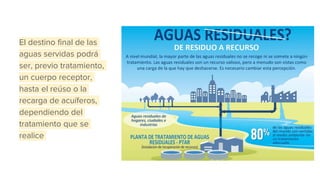

6. El destino final de las
aguas servidas podrá
ser, previo tratamiento,
un cuerpo receptor,
hasta el reúso o la
recarga de acuíferos,
dependiendo del
tratamiento que se
realice

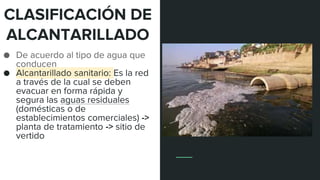

7. CLASIFICACIÓN DE
ALCANTARILLADO
● De acuerdo al tipo de agua que
conducen
● Alcantarillado sanitario: Es la red
a través de la cual se deben
evacuar en forma rápida y
segura las aguas residuales
(domésticas o de
establecimientos comerciales) ->
planta de tratamiento -> sitio de
vertido

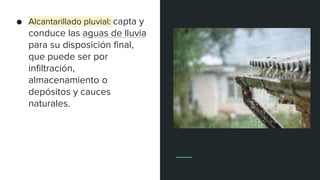

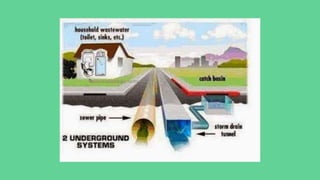

8. ● Alcantarillado pluvial: capta y
conduce las aguas de lluvia
para su disposición final,
que puede ser por
infiltración,
almacenamiento o
depósitos y cauces
naturales.

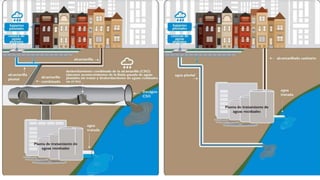

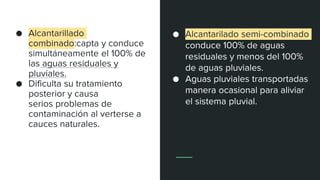

10. ● Alcantarillado
combinado:capta y conduce
simultáneamente el 100% de
las aguas residuales y
pluviales.
● Dificulta su tratamiento
posterior y causa
serios problemas de
contaminación al verterse a
cauces naturales.
● Alcantarilado semi-combinado
conduce 100% de aguas
residuales y menos del 100%
de aguas pluviales.
● Aguas pluviales transportadas
manera ocasional para aliviar
el sistema pluvial.

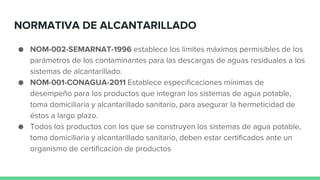

12. NORMATIVA DE ALCANTARILLADO
● NOM-002-SEMARNAT-1996 establece los límites máximos permisibles de los
parámetros de los contaminantes para las descargas de aguas residuales a los
sistemas de alcantarillado.
● NOM-001-CONAGUA-2011 Establece especificaciones mínimas de
desempeño para los productos que integran los sistemas de agua potable,
toma domiciliaria y alcantarillado sanitario, para asegurar la hermeticidad de
éstos a largo plazo.
● Todos los productos con los que se construyen los sistemas de agua potable,
toma domiciliaria y alcantarillado sanitario, deben estar certificados ante un
organismo de certificación de productos

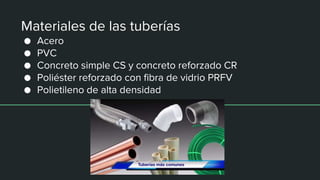

13. Materiales de las tuberías
● Acero
● PVC
● Concreto simple CS y concreto reforzado CR
● Poliéster reforzado con fibra de vidrio PRFV
● Polietileno de alta densidad

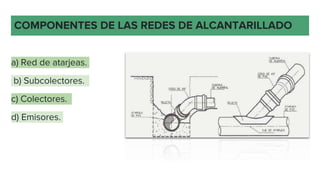

14. COMPONENTES DE LAS REDES DE ALCANTARILLADO
a) Red de atarjeas.
b) Subcolectores.
c) Colectores.
d) Emisores.

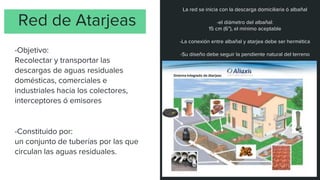

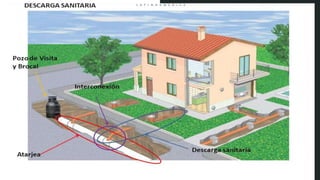

15. Red de Atarjeas
La red se inicia con la descarga domiciliaria ó albañal
-el diámetro del albañal:
15 cm (6”), el mínimo aceptable
-La conexión entre albañal y atarjea debe ser hermética
-Su diseño debe seguir la pendiente natural del terreno
-Objetivo:
Recolectar y transportar las
descargas de aguas residuales
domésticas, comerciales e
industriales hacia los colectores,
interceptores ó emisores
-Constituido por:
un conjunto de tuberías por las que
circulan las aguas residuales.

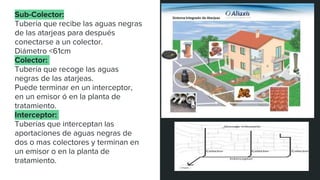

16. Sub-Colector:
Tubería que recibe las aguas negras
de las atarjeas para después
conectarse a un colector.
Diámetro <61cm
Colector:
Tubería que recoge las aguas
negras de las atarjeas.
Puede terminar en un interceptor,
en un emisor ó en la planta de
tratamiento.
Interceptor:
Tuberías que interceptan las
aportaciones de aguas negras de
dos o mas colectores y terminan en
un emisor o en la planta de
tratamiento.

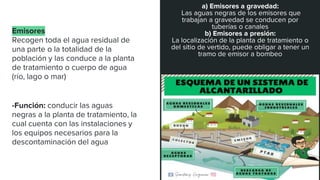

17. Emisores
Recogen toda el agua residual de
una parte o la totalidad de la
población y las conduce a la planta
de tratamiento o cuerpo de agua
(río, lago o mar)
-Función: conducir las aguas
negras a la planta de tratamiento, la
cual cuenta con las instalaciones y
los equipos necesarios para la
descontaminación del agua
a) Emisores a gravedad:
Las aguas negras de los emisores que
trabajan a gravedad se conducen por
tuberías o canales
b) Emisores a presión:
La localización de la planta de tratamiento o
del sitio de vertido, puede obligar a tener un
tramo de emisor a bombeo

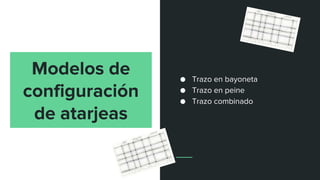

18. Modelos de
configuración
de atarjeas
● Trazo en bayoneta
● Trazo en peine
● Trazo combinado

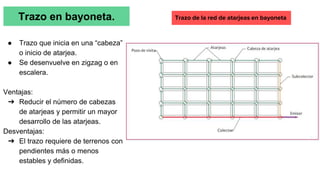

19. Trazo en bayoneta.
● Trazo que inicia en una “cabeza”
o inicio de atarjea.
● Se desenvuelve en zigzag o en
escalera.
Ventajas:
➔ Reducir el número de cabezas
de atarjeas y permitir un mayor
desarrollo de las atarjeas.
Desventajas:
➔ El trazo requiere de terrenos con
pendientes más o menos
estables y definidas.
Trazo de la red de atarjeas en bayoneta

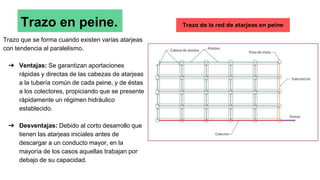

20. Trazo en peine.
Trazo que se forma cuando existen varias atarjeas
con tendencia al paralelismo.
➔ Ventajas: Se garantizan aportaciones
rápidas y directas de las cabezas de atarjeas
a la tubería común de cada peine, y de éstas
a los colectores, propiciando que se presente
rápidamente un régimen hidráulico
establecido.
➔ Desventajas: Debido al corto desarrollo que
tienen las atarjeas iniciales antes de
descargar a un conducto mayor, en la
mayoría de los casos aquellas trabajan por
debajo de su capacidad.
Trazo de la red de atarjeas en peine

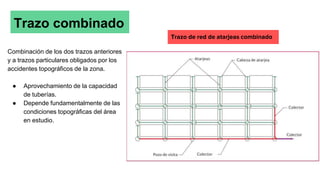

21. Trazo combinado
Combinación de los dos trazos anteriores
y a trazos particulares obligados por los
accidentes topográficos de la zona.
● Aprovechamiento de la capacidad
de tuberías.
● Depende fundamentalmente de las
condiciones topográficas del área
en estudio.
Trazo de red de atarjeas combinado

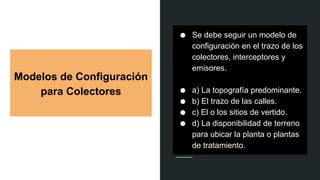

22. Modelos de Configuración
para Colectores
● Se debe seguir un modelo de
configuración en el trazo de los
colectores, interceptores y
emisores.
● a) La topografía predominante.
● b) El trazo de las calles.
● c) El o los sitios de vertido.
● d) La disponibilidad de terreno
para ubicar la planta o plantas
de tratamiento.

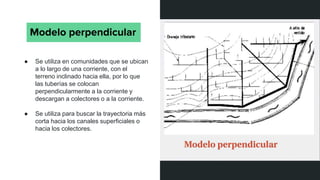

23. Modelo perpendicular
● Se utiliza en comunidades que se ubican
a lo largo de una corriente, con el
terreno inclinado hacia ella, por lo que
las tuberías se colocan
perpendicularmente a la corriente y
descargan a colectores o a la corriente.
● Se utiliza para buscar la trayectoria más
corta hacia los canales superficiales o
hacia los colectores.

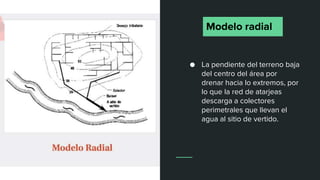

24. ● La pendiente del terreno baja
del centro del área por
drenar hacia lo extremos, por
lo que la red de atarjeas
descarga a colectores
perimetrales que llevan el
agua al sitio de vertido.
Modelo radial

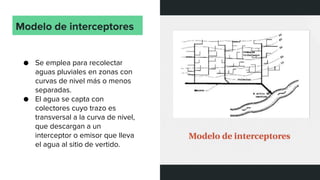

25. Modelo de interceptores
● Se emplea para recolectar
aguas pluviales en zonas con
curvas de nivel más o menos
separadas.
● El agua se capta con
colectores cuyo trazo es
transversal a la curva de nivel,
que descargan a un
interceptor o emisor que lleva
el agua al sitio de vertido.

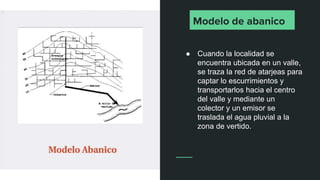

26. Modelo de abanico
● Cuando la localidad se
encuentra ubicada en un valle,
se traza la red de atarjeas para
captar lo escurrimientos y
transportarlos hacia el centro
del valle y mediante un
colector y un emisor se
traslada el agua pluvial a la
zona de vertido.

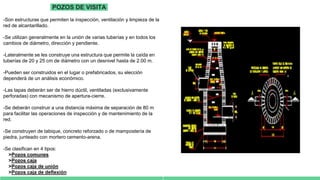

27. POZOS DE VISITA
-Son estructuras que permiten la inspección, ventilación y limpieza de la
red de alcantarillado.
-Se utilizan generalmente en la unión de varias tuberías y en todos los
cambios de diámetro, dirección y pendiente.
-Lateralmente se les construye una estructura que permite la caída en
tuberías de 20 y 25 cm de diámetro con un desnivel hasta de 2.00 m.
-Pueden ser construidos en el lugar o prefabricados, su elección
dependerá de un análisis económico.
-Las tapas deberán ser de hierro dúctil, ventiladas (exclusivamente
perforadas) con mecanismo de apertura-cierre.
-Se deberán construir a una distancia máxima de separación de 80 m
para facilitar las operaciones de inspección y de mantenimiento de la
red.
-Se construyen de tabique, concreto reforzado o de mampostería de
piedra, junteado con mortero cemento-arena.
-Se clasifican en 4 tipos:
>Pozos comunes
>Pozos caja
>Pozos caja de unión
>Pozos caja de deflexión

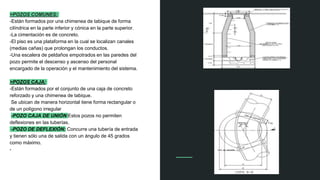

28. >POZOS COMUNES:
-Están formados por una chimenea de tabique de forma
cilíndrica en la parte inferior y cónica en la parte superior.
-La cimentación es de concreto.
-El piso es una plataforma en la cual se localizan canales
(medias cañas) que prolongan los conductos.
-Una escalera de peldaños empotrados en las paredes del
pozo permite el descenso y ascenso del personal
encargado de la operación y el mantenimiento del sistema.
>POZOS CAJA:
-Están formados por el conjunto de una caja de concreto
reforzado y una chimenea de tabique.
Se ubican de manera horizontal tiene forma rectangular o
de un polígono irregular
-POZO CAJA DE UNIÓN:Estos pozos no permiten
deflexiones en las tuberías.
-POZO DE DEFLEXIÓN: Concurre una tubería de entrada
y tienen sólo una de salida con un ángulo de 45 grados
como máximo.
-

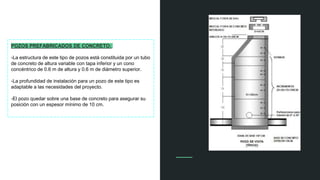

29. POZOS PREFABRICADOS DE CONCRETO:
-La estructura de este tipo de pozos está constituida por un tubo
de concreto de altura variable con tapa inferior y un cono
concéntrico de 0.6 m de altura y 0.6 m de diámetro superior.
-La profundidad de instalación para un pozo de este tipo es
adaptable a las necesidades del proyecto.
-El pozo quedar sobre una base de concreto para asegurar su
posición con un espesor mínimo de 10 cm.

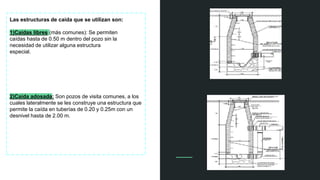

30. Las estructuras de caída que se utilizan son:
1)Caídas libres (más comunes): Se permiten
caídas hasta de 0.50 m dentro del pozo sin la
necesidad de utilizar alguna estructura
especial.
2)Caída adosada: Son pozos de visita comunes, a los
cuales lateralmente se les construye una estructura que
permite la caída en tuberías de 0.20 y 0.25m con un
desnivel hasta de 2.00 m.

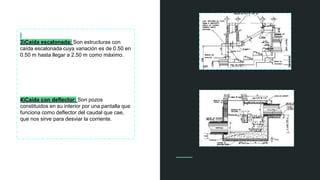

31. 3)Caída escalonada: Son estructuras con
caída escalonada cuya variación es de 0.50 en
0.50 m hasta llegar a 2.50 m como máximo.
4)Caída con deflector: Son pozos
constituidos en su interior por una pantalla que
funciona como deflector del caudal que cae,
que nos sirve para desviar la corriente.

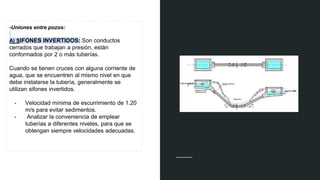

32. -Uniones entre pozos:
A) SIFONES INVERTIDOS: Son conductos
cerrados que trabajan a presión, están
conformados por 2 o más tuberías.
Cuando se tienen cruces con alguna corriente de
agua, que se encuentren al mismo nivel en que
debe instalarse la tubería, generalmente se
utilizan sifones invertidos.
- Velocidad mínima de escurrimiento de 1.20
m/s para evitar sedimentos.
- Analizar la conveniencia de emplear
tuberías a diferentes niveles, para que se
obtengan siempre velocidades adecuadas.

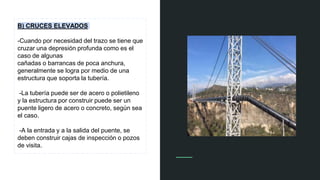

33. B) CRUCES ELEVADOS
-Cuando por necesidad del trazo se tiene que
cruzar una depresión profunda como es el
caso de algunas
cañadas o barrancas de poca anchura,
generalmente se logra por medio de una
estructura que soporta la tubería.
-La tubería puede ser de acero o polietileno
y la estructura por construir puede ser un
puente ligero de acero o concreto, según sea
el caso.
-A la entrada y a la salida del puente, se
deben construir cajas de inspección o pozos
de visita.

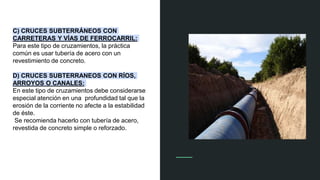

34. C) CRUCES SUBTERRÁNEOS CON
CARRETERAS Y VÍAS DE FERROCARRIL:
Para este tipo de cruzamientos, la práctica
común es usar tubería de acero con un
revestimiento de concreto.
D) CRUCES SUBTERRANEOS CON RÍOS,
ARROYOS O CANALES:
En este tipo de cruzamientos debe considerarse
especial atención en una profundidad tal que la
erosión de la corriente no afecte a la estabilidad
de éste.
Se recomienda hacerlo con tubería de acero,
revestida de concreto simple o reforzado.

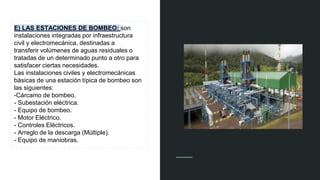

35. E) LAS ESTACIONES DE BOMBEO: son
instalaciones integradas por infraestructura
civil y electromecánica, destinadas a
transferir volúmenes de aguas residuales o
tratadas de un determinado punto a otro para
satisfacer ciertas necesidades.
Las instalaciones civiles y electromecánicas
básicas de una estación típica de bombeo son
las siguientes:
-Cárcamo de bombeo.
- Subestación eléctrica.
- Equipo de bombeo.
- Motor Eléctrico.
- Controles Eléctricos.
- Arreglo de la descarga (Múltiple).
- Equipo de maniobras.

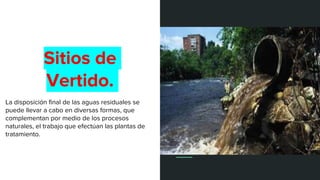

36. Sitios de
Vertido.
La disposición final de las aguas residuales se
puede llevar a cabo en diversas formas, que
complementan por medio de los procesos
naturales, el trabajo que efectúan las plantas de
tratamiento.

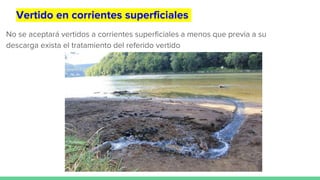

37. Vertido en corrientes superficiales
No se aceptará vertidos a corrientes superficiales a menos que previa a su
descarga exista el tratamiento del referido vertido

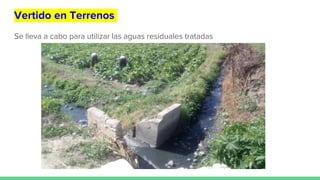

38. Vertido en Terrenos
Se lleva a cabo para utilizar las aguas residuales tratadas

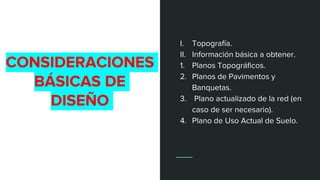

39. CONSIDERACIONES
BÁSICAS DE
DISEÑO
I. Topografía.
II. Información básica a obtener.
1. Planos Topográficos.
2. Planos de Pavimentos y
Banquetas.
3. Plano actualizado de la red (en
caso de ser necesario).
4. Plano de Uso Actual de Suelo.

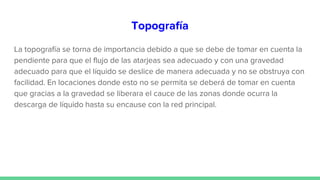

40. Topografía
La topografía se torna de importancia debido a que se debe de tomar en cuenta la
pendiente para que el flujo de las atarjeas sea adecuado y con una gravedad
adecuado para que el líquido se deslice de manera adecuada y no se obstruya con
facilidad. En locaciones donde esto no se permita se deberá de tomar en cuenta
que gracias a la gravedad se liberara el cauce de las zonas donde ocurra la
descarga de líquido hasta su encause con la red principal.

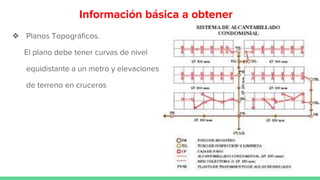

42. Información básica a obtener
❖ Planos Topográficos.
El plano debe tener curvas de nivel
equidistante a un metro y elevaciones
de terreno en cruceros

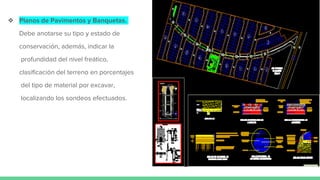

43. ❖ Planos de Pavimentos y Banquetas.
Debe anotarse su tipo y estado de
conservación, además, indicar la
profundidad del nivel freático,
clasificación del terreno en porcentajes
del tipo de material por excavar,
localizando los sondeos efectuados.

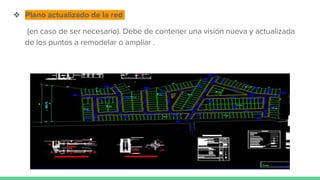

44. ❖ Plano actualizado de la red
(en caso de ser necesario). Debe de contener una visión nueva y actualizada
de los puntos a remodelar o ampliar .

45. ❖ Plano de Uso Actual de Suelo
Se deben localizar las diferentes zonas habitacionales con sus diferentes
densidades de población, las zonas comerciales, zonas industriales, zonas
públicas y las áreas verdes.

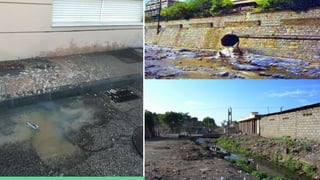

46. EFECTOS DE UN MAL ALCANTARILLADO
❖ Taponamientos
❖ Inundaciones
❖ Estancamientos que generan diversas enfermedades por la descomposición
de desechos orgánicos mediante el arrastre de la corriente
❖ Desenbocaciones a mantos de agua dulce
❖ Impactos de apariencia
❖ Sobrepoblación

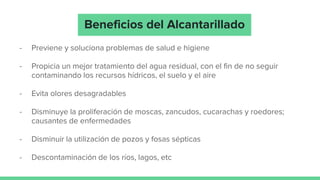

48. - Previene y soluciona problemas de salud e higiene
- Propicia un mejor tratamiento del agua residual, con el fin de no seguir
contaminando los recursos hídricos, el suelo y el aire
- Evita olores desagradables
- Disminuye la proliferación de moscas, zancudos, cucarachas y roedores;
causantes de enfermedades
- Disminuir la utilización de pozos y fosas sépticas
- Descontaminación de los ríos, lagos, etc
Beneficios del Alcantarillado

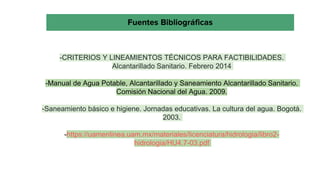

49. -CRITERIOS Y LINEAMIENTOS TÉCNICOS PARA FACTIBILIDADES.
Alcantarillado Sanitario. Febrero 2014
-Manual de Agua Potable, Alcantarillado y Saneamiento Alcantarillado Sanitario.
Comisión Nacional del Agua. 2009.
-Saneamiento básico e higiene. Jornadas educativas. La cultura del agua. Bogotá.
2003.
-https://uamenlinea.uam.mx/materiales/licenciatura/hidrologia/libro2-
hidrologia/HU4.7-03.pdf
Fuentes Bibliográficas
