1. LECTURA DE MAPAS ALTITUD Y RELIEVE UNIVERSIDAD NACIONAL DE AGRICULTURA (UNA) Docente: Ing Forestal Gerardo Jair Lagos, MSc Desarrollo Rural Curso Adicional de Cartografía para Licenciatura en Manejo de Recursos Naturales y Ambiente

2. INTRODUCCION Es importante que el usuario del mapa adquiera destrezas en la identificación de las irregularidades y la configuración de las masas en la superficie terrestre y que pueda determinar la altitud y la diferencia en elevación de toda característica del terreno.

3. CONCEPTOS BÁSICOS Relieve: Es la representación de la forma (el contorno) y la variación o la altura de la superficie del suelo (o sea, la configuración del terreno). Plano de nivel: El plano horizontal que sirve de referencia para la medición de las medidas verticales en el terreno. Este suele ser, para la mayoría de los mapas, el nivel medio o el nivel promedio del mar. Altitud: La elevación del terreno, o sea, la distancia vertical sobre o bajo el nivel del mar y otro plano de referencia.

4. CURVAS DE NIVEL Es una línea imaginaria en la tierra por encima o por debajo del nivel del mar donde todos los puntos que se encuentran en la misma línea se encuentran a la misma altura. El espacio entre cada dos curvas de nivel consecutivas se conoce como Equidistancia.

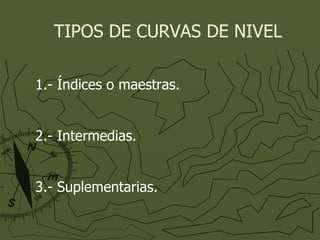

5. 1.- Índices o maestras. 2.- Intermedias. 3.- Suplementarias. TIPOS DE CURVAS DE NIVEL

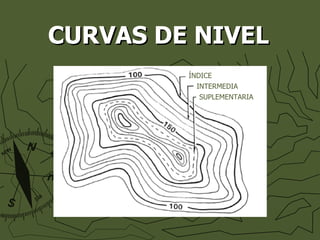

6. CURVAS DE NIVEL ÍNDICE INTERMEDIA SUPLEMENTARIA

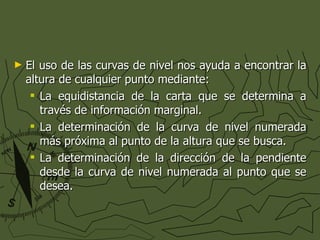

7. El uso de las curvas de nivel nos ayuda a encontrar la altura de cualquier punto mediante: La equidistancia de la carta que se determina a través de información marginal. La determinación de la curva de nivel numerada más próxima al punto de la altura que se busca. La determinación de la dirección de la pendiente desde la curva de nivel numerada al punto que se desea.

8. Además de las curvas de nivel, en las cartas se usan cotas de referencia o puntos topográficos de referencia, son marcas que usualmente se simbolizan con una “ X ” y en ellas se indican las alturas. Ejemplo: X 437.

9. RELIEVES

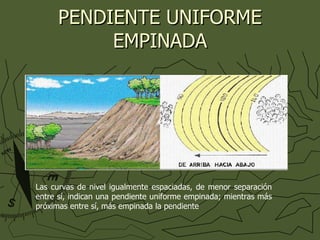

10. PENDIENTE UNIFORME EMPINADA Las curvas de nivel igualmente espaciadas, de menor separación entre sí, indican una pendiente uniforme empinada; mientras más próximas entre sí, más empinada la pendiente

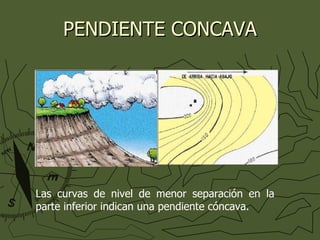

11. PENDIENTE CONCAVA Las curvas de nivel de menor separación en la parte inferior indican una pendiente cóncava.

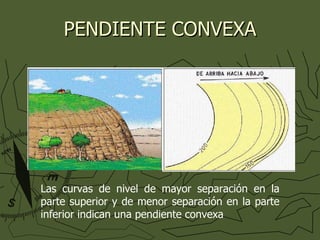

12. PENDIENTE CONVEXA Las curvas de nivel de mayor separación en la parte superior y de menor separación en la parte inferior indican una pendiente convexa

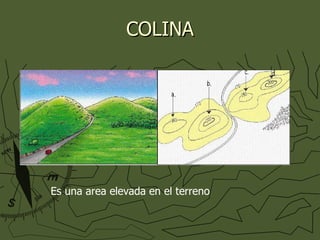

13. COLINA Es una area elevada en el terreno

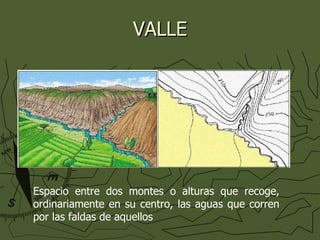

14. VALLE Espacio entre dos montes o alturas que recoge, ordinariamente en su centro, las aguas que corren por las faldas de aquellos

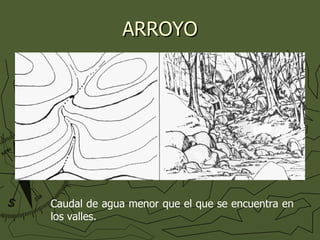

15. ARROYO Caudal de agua menor que el que se encuentra en los valles.

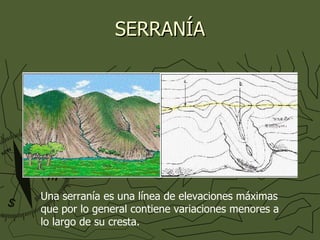

16. SERRANÍA Una serranía es una línea de elevaciones máximas que por lo general contiene variaciones menores a lo largo de su cresta.

17. ESTRIBACIÓN Ramificación pequeña de montañas que se desprende a uno u otro lado de una cordillera

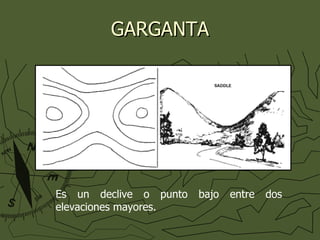

18. GARGANTA Es un declive o punto bajo entre dos elevaciones mayores.

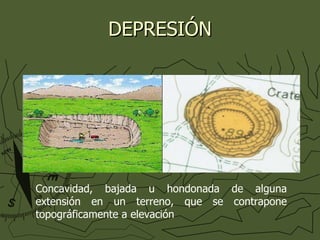

19. DEPRESIÓN Concavidad, bajada u hondonada de alguna extensión en un terreno, que se contrapone topográficamente a elevación

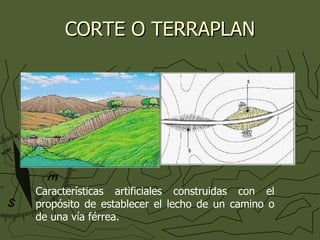

20. CORTE O TERRAPLAN Características artificiales construidas con el propósito de establecer el lecho de un camino o de una vía férrea.

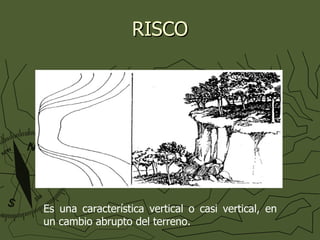

21. RISCO Es una característica vertical o casi vertical, en un cambio abrupto del terreno.

22. EJERCICIOS

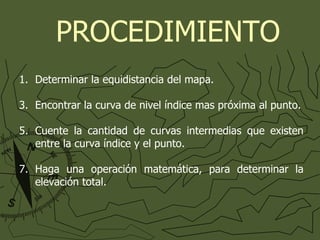

23. Determinar la equidistancia del mapa. Encontrar la curva de nivel índice mas próxima al punto. Cuente la cantidad de curvas intermedias que existen entre la curva índice y el punto. Haga una operación matemática, para determinar la elevación total. PROCEDIMIENTO

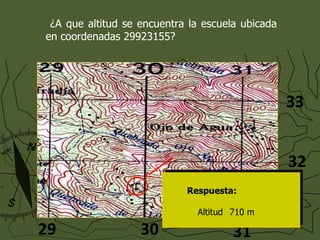

24. ¿A que altitud se encuentra la escuela ubicada en coordenadas 29923155? Respuesta: Altitud 710 m 33 32 29 30 31

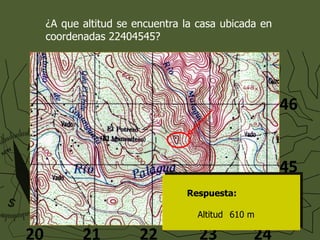

25. ¿A que altitud se encuentra la casa ubicada en coordenadas 22404545? Respuesta: Altitud 610 m 46 45 22 21 23 24 20

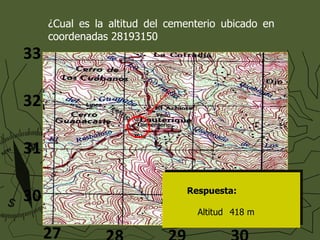

26. ¿Cual es la altitud del cementerio ubicado en coordenadas 28193150 Respuesta: Altitud 418 m 27 28 29 30 30 31 32 33

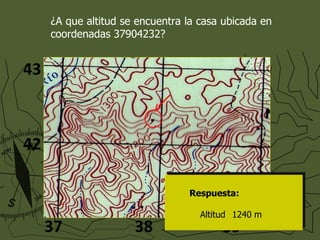

27. ¿A que altitud se encuentra la casa ubicada en coordenadas 37904232? Respuesta: Altitud 1240 m 37 38 39 42 43

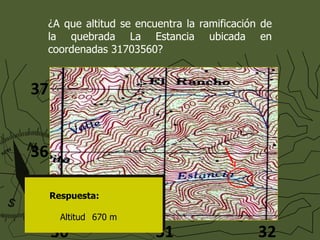

28. ¿A que altitud se encuentra la ramificación de la quebrada La Estancia ubicada en coordenadas 31703560? Respuesta: Altitud 670 m 31 30 32 35 36 37
