1. Amplificador de audio de 4 canales Autor :Antony Taveroa

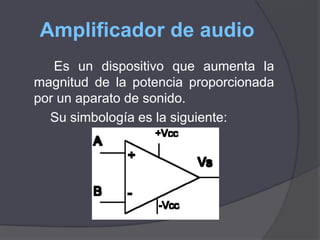

2. Es un dispositivo que aumenta la magnitud de la potencia proporcionada por un aparato de sonido. Su simbología es la siguiente:Amplificador de audio

3. Circuito amplificador

4. Historia Thomas Alba Edison (1881) creó un aparato capaz de transformar la energía acústica en mecánica llamado fonógrafo, donde los sonidos se grababan en un cilindro de cera

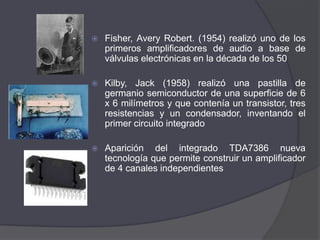

5. Emile Berliner (1887) realizó un sistema que seguía el mismo principio de Edison al cual llamo gramófono, sustituyendo el cilindro por un disco plano, primero de vidrio, luego de zinc y más tarde de plástico. Fisher, Avery Robert. (1954) realizó uno de los primeros amplificadores de audio a base de válvulas electrónicas en la década de los 50

6. Kilby, Jack (1958)realizó una pastilla de germanio semiconductor de una superficie de 6 x 6 milímetros y que contenía un transistor, tres resistencias y un condensador, inventando el primer circuito integrado

7. Aparición del integrado TDA7386 nueva tecnología que permite construir un amplificador de 4 canales independientes Clases de amplificadoresExisten diferentes tipos de amplificadores como son: Clase A, clase B, y clase AB, entre otros, siendo este ultimo el mas utilizado en la actualidad.Amplificadores clase A: Son aquellos amplificadores cuyas etapas de potencia consumen corrientes altas y continuas de su fuente de alimentación, independientemente de si existe señal de audio o no.

8. Amplificadores clase B: Son aquellos amplificadores que tienen la peculiaridad de no disponer de corriente a través de los transistores si no existe una señal de audio presente. Amplificadores clase AB: Los amplificadores AB son dispositivos que reciben una pequeña alimentación constante, independiente de las entradas, en suma a la que será producida en función de la señal.

9. Montaje de un amplificador clase ABA continuación se muestra el diseño de un amplificador clase AB, elaborado con una nueva tecnología llamada TDA7386, la cual proporciona un sistema de 4 canales independientes de amplificación permitiendo la construcción de un dispositivo muy compacto con características similares a los amplificadores clase A pero con las ventajas de un clase B.

10. Lista de componentesCapacitores: C1, C2, C3, C4, C8: 0.1 µF. Cerámico. C5: 0.47µF. Cerámico. C6: 47µF. electrolítico 25V. C7: 2200µF. electrolítico 25V. C9, C10: 1µF. electrolítico 25V. Semiconductores: IC1: TDA7386.

11. Resistores: R1: 10 KΩ. R2: 47 KΩ. Otros: Disipador de calor.4 Bocinas de 4 Ω y 60 vatios. Fuente de poder de 12 a 18 voltios en corriente directa y con un suministro de 8 amperios.

12. Tda7386 físicamente

13. Composición de un TDA7386

14. Diagrama del amplificador con TDA7386

15. Comparación del amplificador clase AB TDA7386 con el clase A Demanda de voltaje:

16. Consumo de corriente:

17. ReferenciasElectrónica2000.comElectronicafacil.net
