el amplificador de audio sirve para amplificar los sonidos en altavoz

1. 1

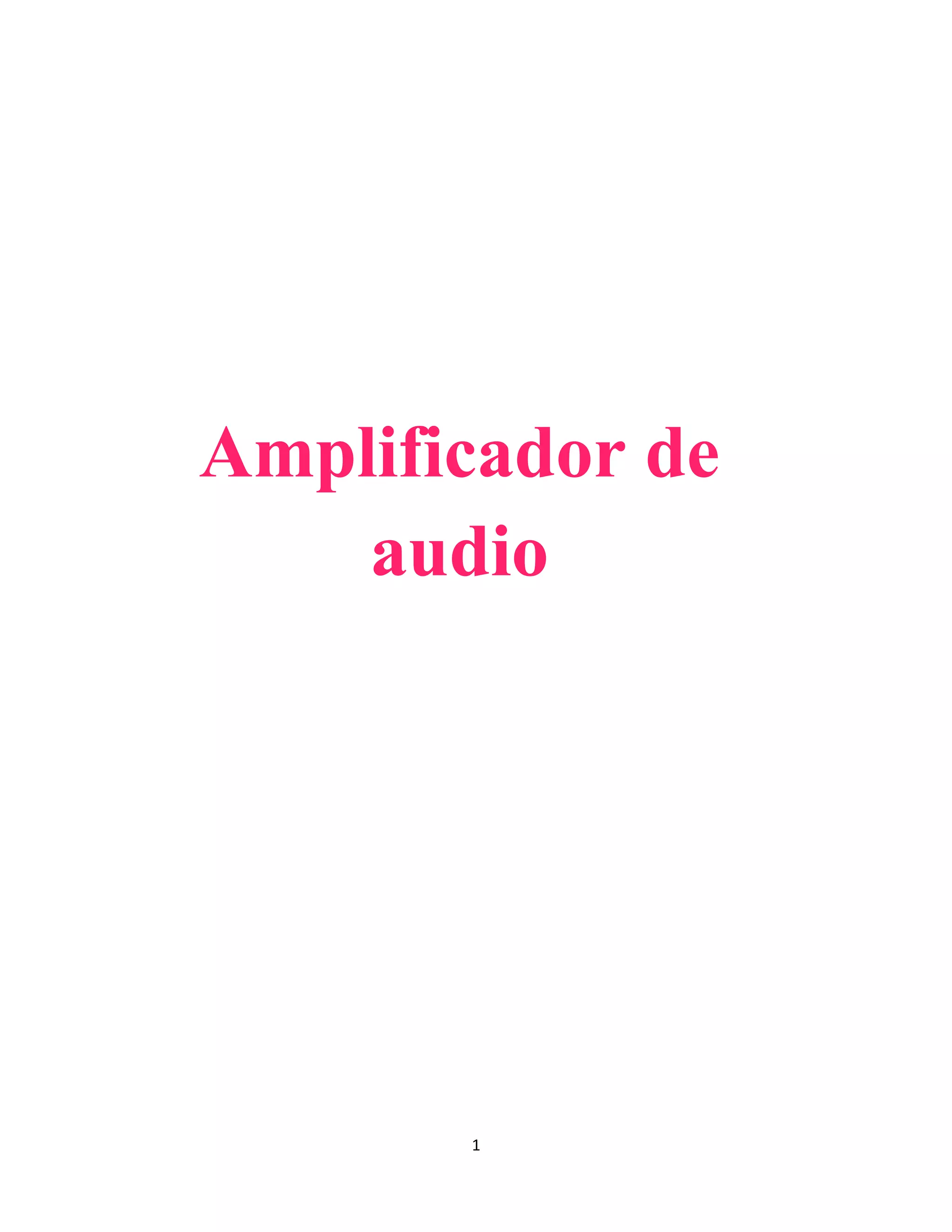

Amplificador de
audio

2. 2

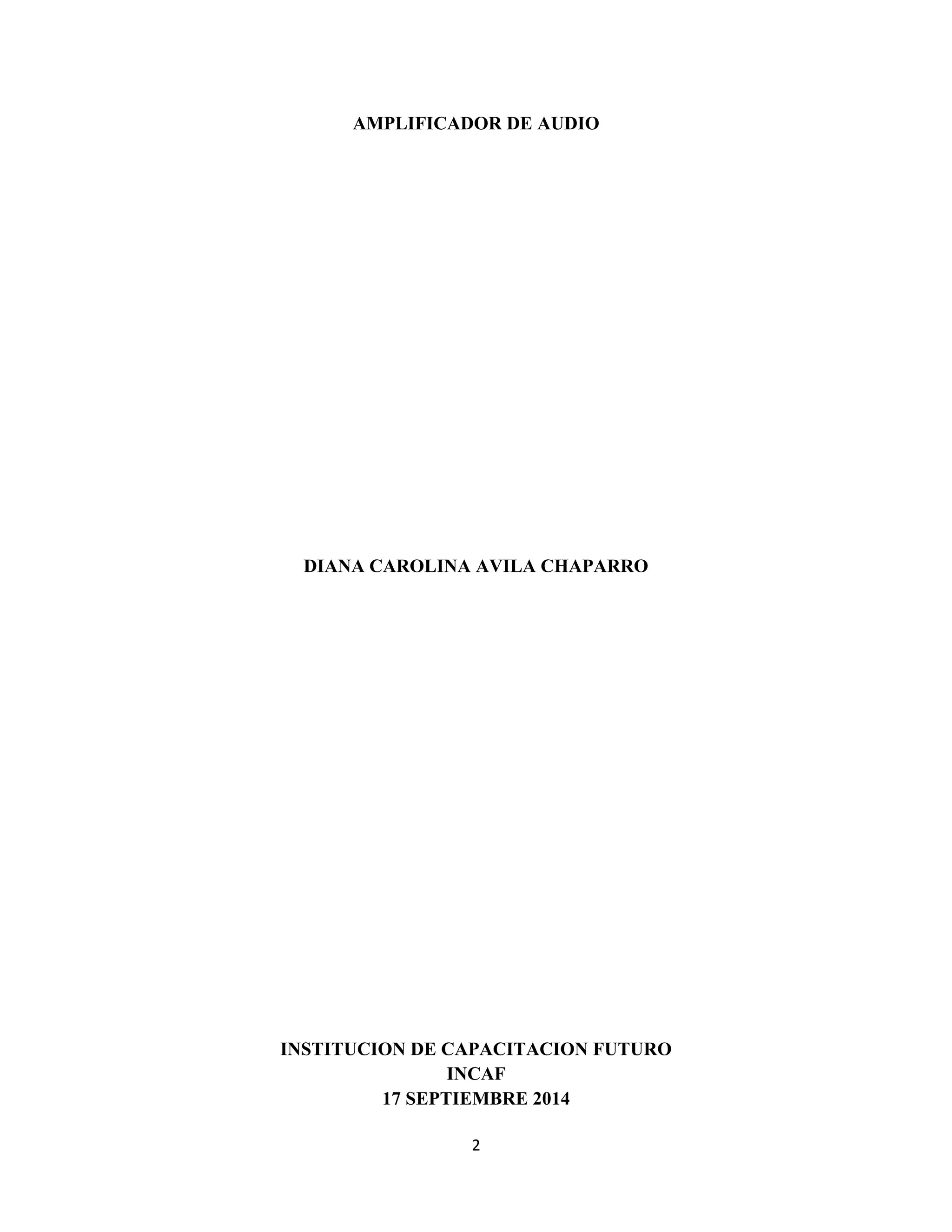

AMPLIFICADOR DE AUDIO
DIANA CAROLINA AVILA CHAPARRO
INSTITUCION DE CAPACITACION FUTURO
INCAF
17 SEPTIEMBRE 2014

3. 3

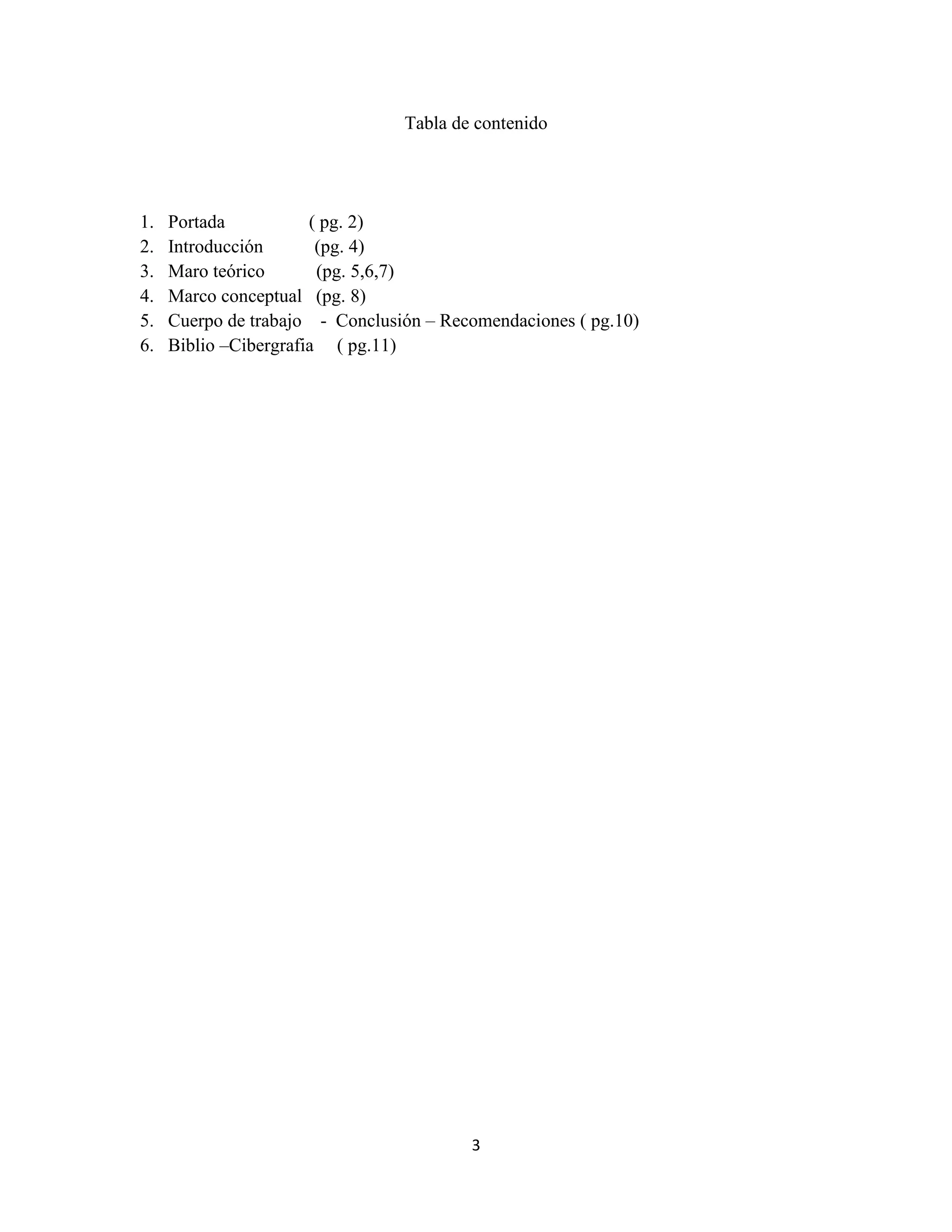

Tabla de contenido
1. Portada ( pg. 2)
2. Introducción (pg. 4)
3. Maro teórico (pg. 5,6,7)
4. Marco conceptual (pg. 8)
5. Cuerpo de trabajo - Conclusión – Recomendaciones ( pg.10)
6. Biblio –Cibergrafia ( pg.11)

4. 4

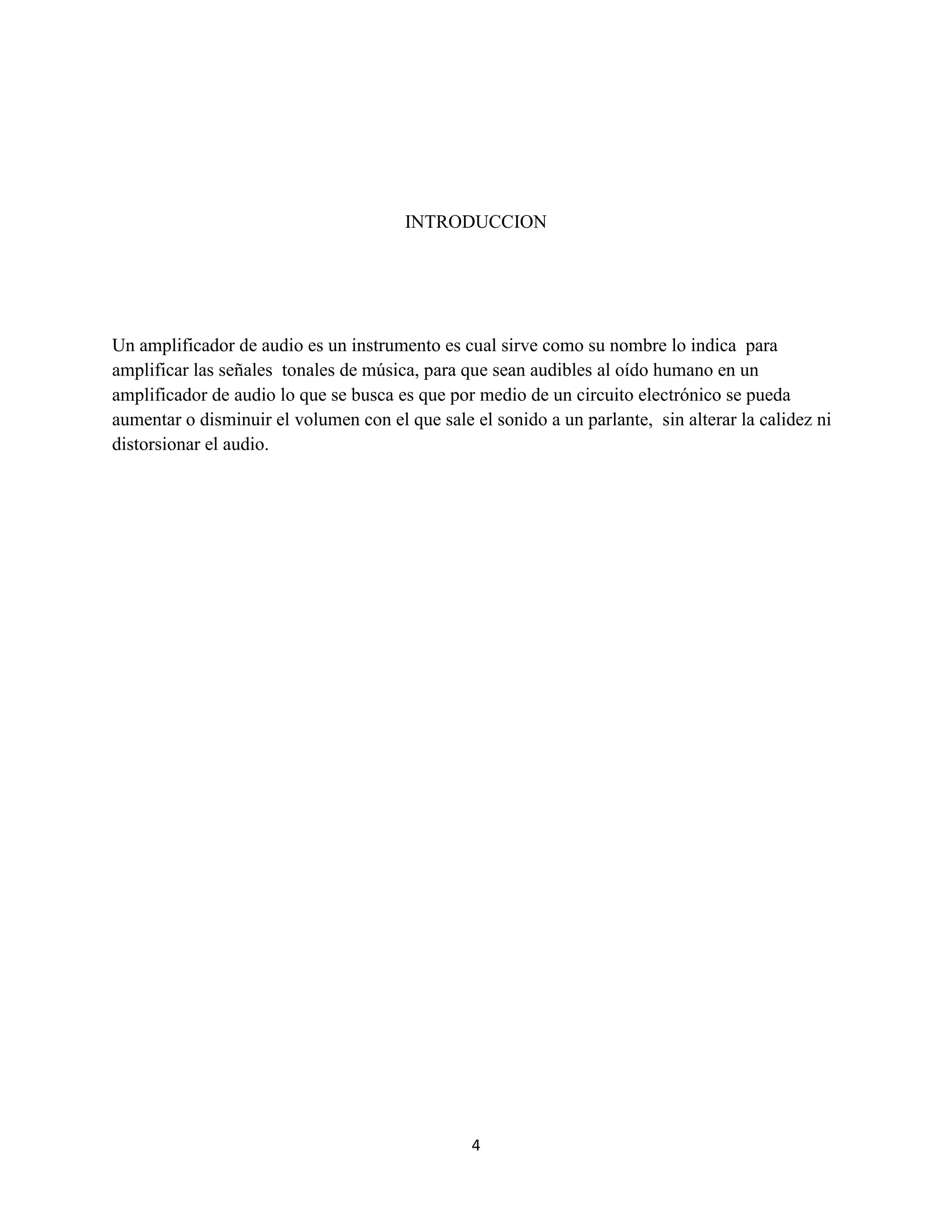

INTRODUCCION
Un amplificador de audio es un instrumento es cual sirve como su nombre lo indica para
amplificar las señales tonales de música, para que sean audibles al oído humano en un
amplificador de audio lo que se busca es que por medio de un circuito electrónico se pueda
aumentar o disminuir el volumen con el que sale el sonido a un parlante, sin alterar la calidez ni
distorsionar el audio.

5. 5

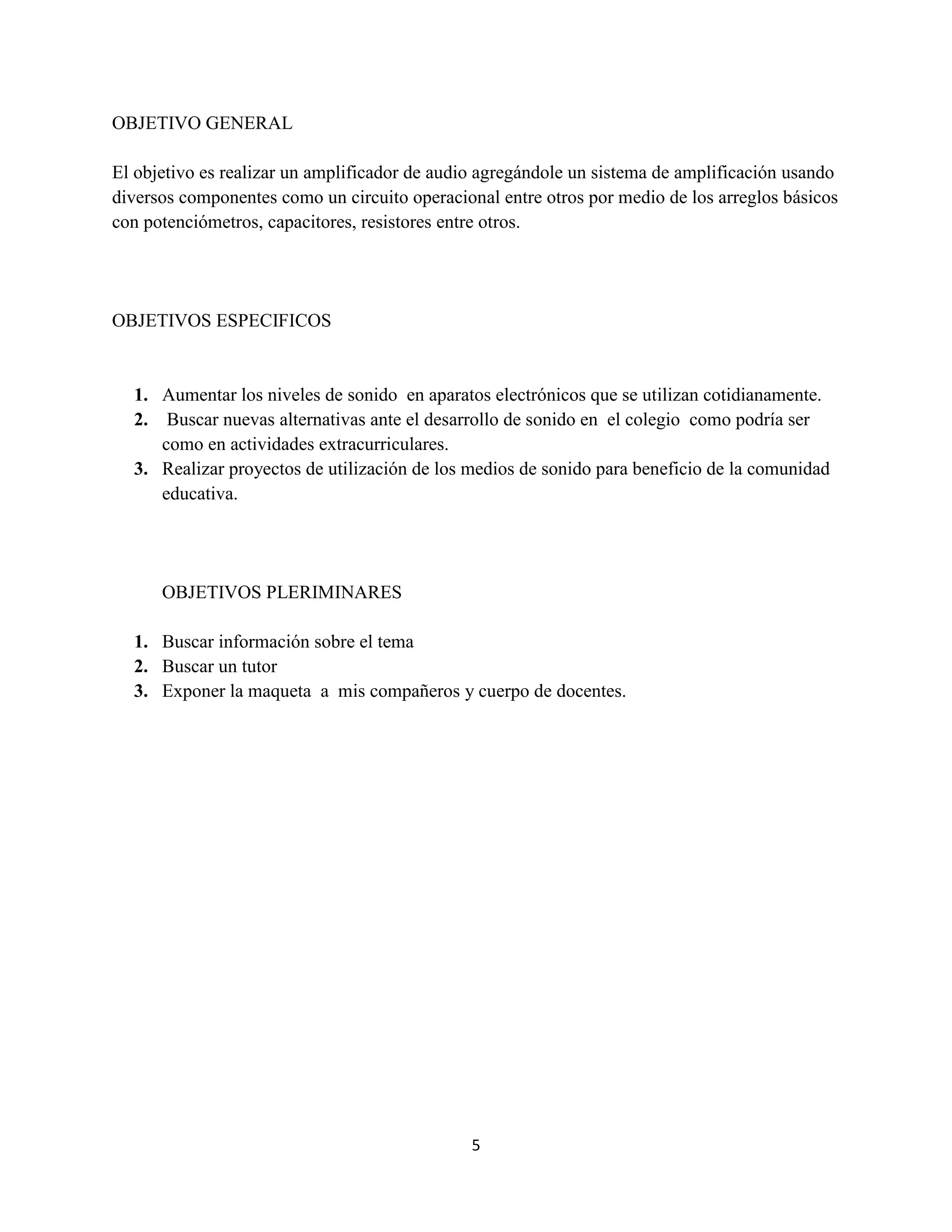

OBJETIVO GENERAL
El objetivo es realizar un amplificador de audio agregándole un sistema de amplificación usando
diversos componentes como un circuito operacional entre otros por medio de los arreglos básicos
con potenciómetros, capacitores, resistores entre otros.
OBJETIVOS ESPECIFICOS
1. Aumentar los niveles de sonido en aparatos electrónicos que se utilizan cotidianamente.
2. Buscar nuevas alternativas ante el desarrollo de sonido en el colegio como podría ser
como en actividades extracurriculares.
3. Realizar proyectos de utilización de los medios de sonido para beneficio de la comunidad
educativa.
OBJETIVOS PLERIMINARES
1. Buscar información sobre el tema
2. Buscar un tutor
3. Exponer la maqueta a mis compañeros y cuerpo de docentes.

6. 6

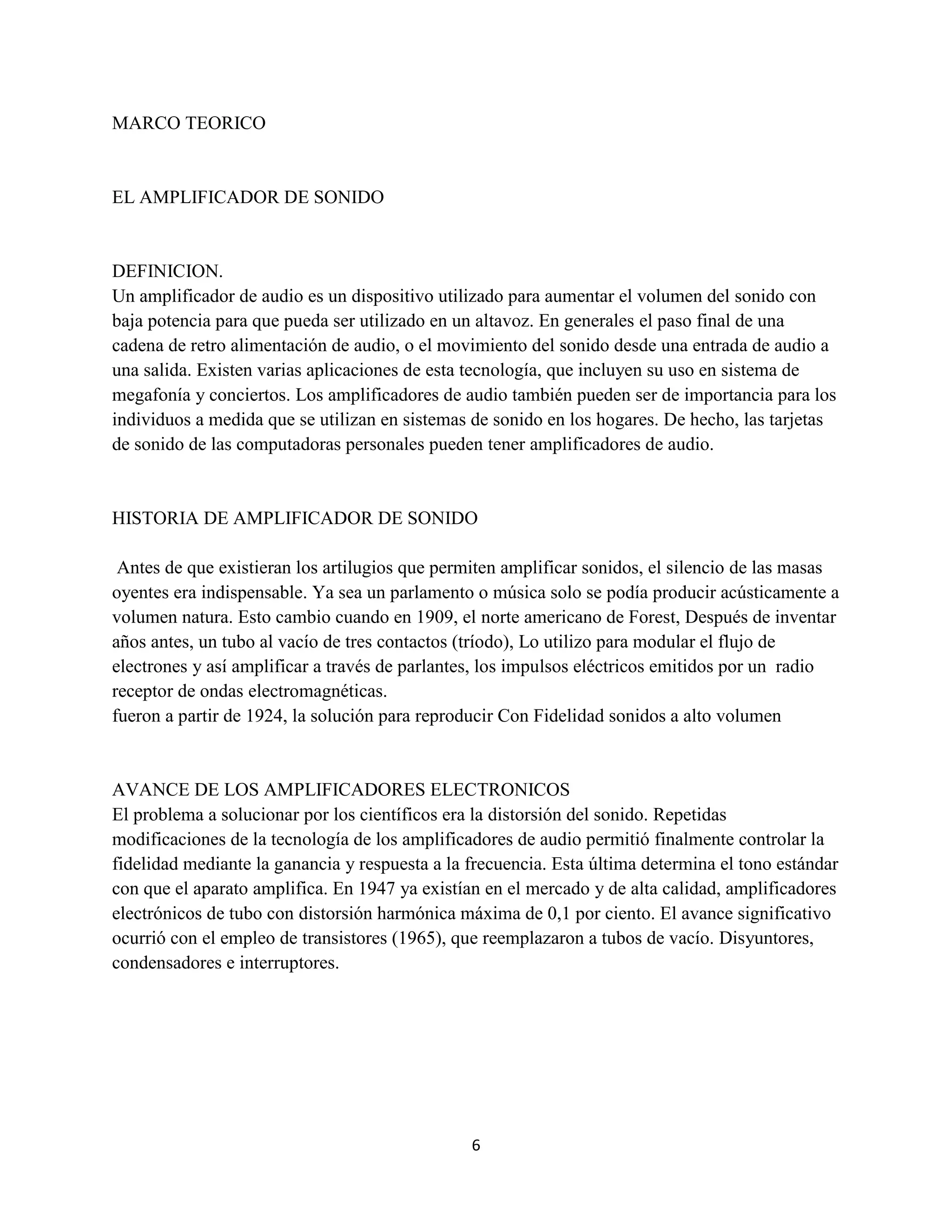

MARCO TEORICO
EL AMPLIFICADOR DE SONIDO
DEFINICION.
Un amplificador de audio es un dispositivo utilizado para aumentar el volumen del sonido con
baja potencia para que pueda ser utilizado en un altavoz. En generales el paso final de una
cadena de retro alimentación de audio, o el movimiento del sonido desde una entrada de audio a
una salida. Existen varias aplicaciones de esta tecnología, que incluyen su uso en sistema de
megafonía y conciertos. Los amplificadores de audio también pueden ser de importancia para los
individuos a medida que se utilizan en sistemas de sonido en los hogares. De hecho, las tarjetas
de sonido de las computadoras personales pueden tener amplificadores de audio.
HISTORIA DE AMPLIFICADOR DE SONIDO
Antes de que existieran los artilugios que permiten amplificar sonidos, el silencio de las masas
oyentes era indispensable. Ya sea un parlamento o música solo se podía producir acústicamente a
volumen natura. Esto cambio cuando en 1909, el norte americano de Forest, Después de inventar
años antes, un tubo al vacío de tres contactos (tríodo), Lo utilizo para modular el flujo de
electrones y así amplificar a través de parlantes, los impulsos eléctricos emitidos por un radio
receptor de ondas electromagnéticas.
fueron a partir de 1924, la solución para reproducir Con Fidelidad sonidos a alto volumen
AVANCE DE LOS AMPLIFICADORES ELECTRONICOS
El problema a solucionar por los científicos era la distorsión del sonido. Repetidas
modificaciones de la tecnología de los amplificadores de audio permitió finalmente controlar la
fidelidad mediante la ganancia y respuesta a la frecuencia. Esta última determina el tono estándar
con que el aparato amplifica. En 1947 ya existían en el mercado y de alta calidad, amplificadores
electrónicos de tubo con distorsión harmónica máxima de 0,1 por ciento. El avance significativo
ocurrió con el empleo de transistores (1965), que reemplazaron a tubos de vacío. Disyuntores,
condensadores e interruptores.

7. 7

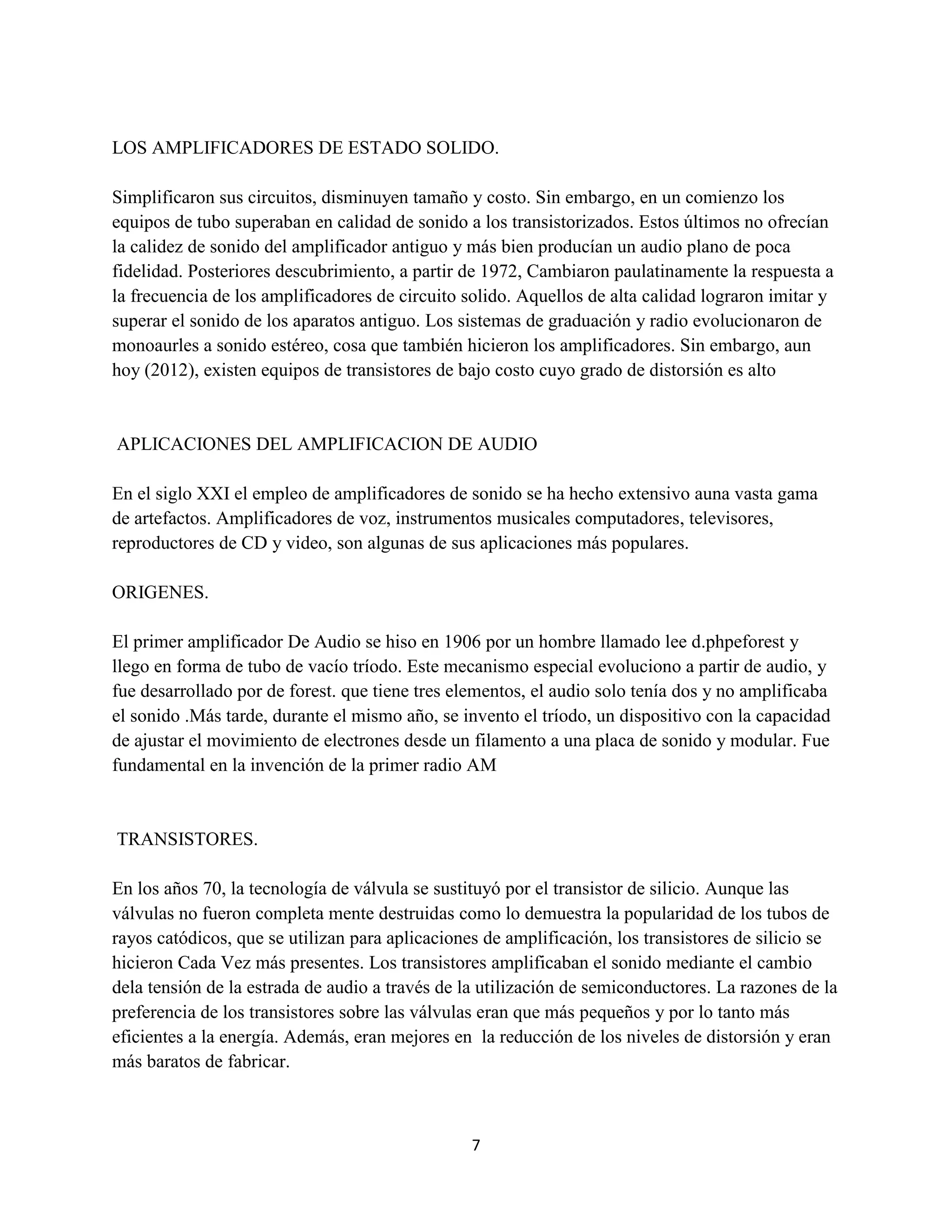

LOS AMPLIFICADORES DE ESTADO SOLIDO.
Simplificaron sus circuitos, disminuyen tamaño y costo. Sin embargo, en un comienzo los
equipos de tubo superaban en calidad de sonido a los transistorizados. Estos últimos no ofrecían
la calidez de sonido del amplificador antiguo y más bien producían un audio plano de poca
fidelidad. Posteriores descubrimiento, a partir de 1972, Cambiaron paulatinamente la respuesta a
la frecuencia de los amplificadores de circuito solido. Aquellos de alta calidad lograron imitar y
superar el sonido de los aparatos antiguo. Los sistemas de graduación y radio evolucionaron de
monoaurles a sonido estéreo, cosa que también hicieron los amplificadores. Sin embargo, aun
hoy (2012), existen equipos de transistores de bajo costo cuyo grado de distorsión es alto
APLICACIONES DEL AMPLIFICACION DE AUDIO
En el siglo XXI el empleo de amplificadores de sonido se ha hecho extensivo auna vasta gama
de artefactos. Amplificadores de voz, instrumentos musicales computadores, televisores,
reproductores de CD y video, son algunas de sus aplicaciones más populares.
ORIGENES.
El primer amplificador De Audio se hiso en 1906 por un hombre llamado lee d.phpeforest y
llego en forma de tubo de vacío tríodo. Este mecanismo especial evoluciono a partir de audio, y
fue desarrollado por de forest. que tiene tres elementos, el audio solo tenía dos y no amplificaba
el sonido .Más tarde, durante el mismo año, se invento el tríodo, un dispositivo con la capacidad
de ajustar el movimiento de electrones desde un filamento a una placa de sonido y modular. Fue
fundamental en la invención de la primer radio AM
TRANSISTORES.
En los años 70, la tecnología de válvula se sustituyó por el transistor de silicio. Aunque las
válvulas no fueron completa mente destruidas como lo demuestra la popularidad de los tubos de
rayos catódicos, que se utilizan para aplicaciones de amplificación, los transistores de silicio se
hicieron Cada Vez más presentes. Los transistores amplificaban el sonido mediante el cambio
dela tensión de la estrada de audio a través de la utilización de semiconductores. La razones de la
preferencia de los transistores sobre las válvulas eran que más pequeños y por lo tanto más
eficientes a la energía. Además, eran mejores en la reducción de los niveles de distorsión y eran
más baratos de fabricar.

8. 8

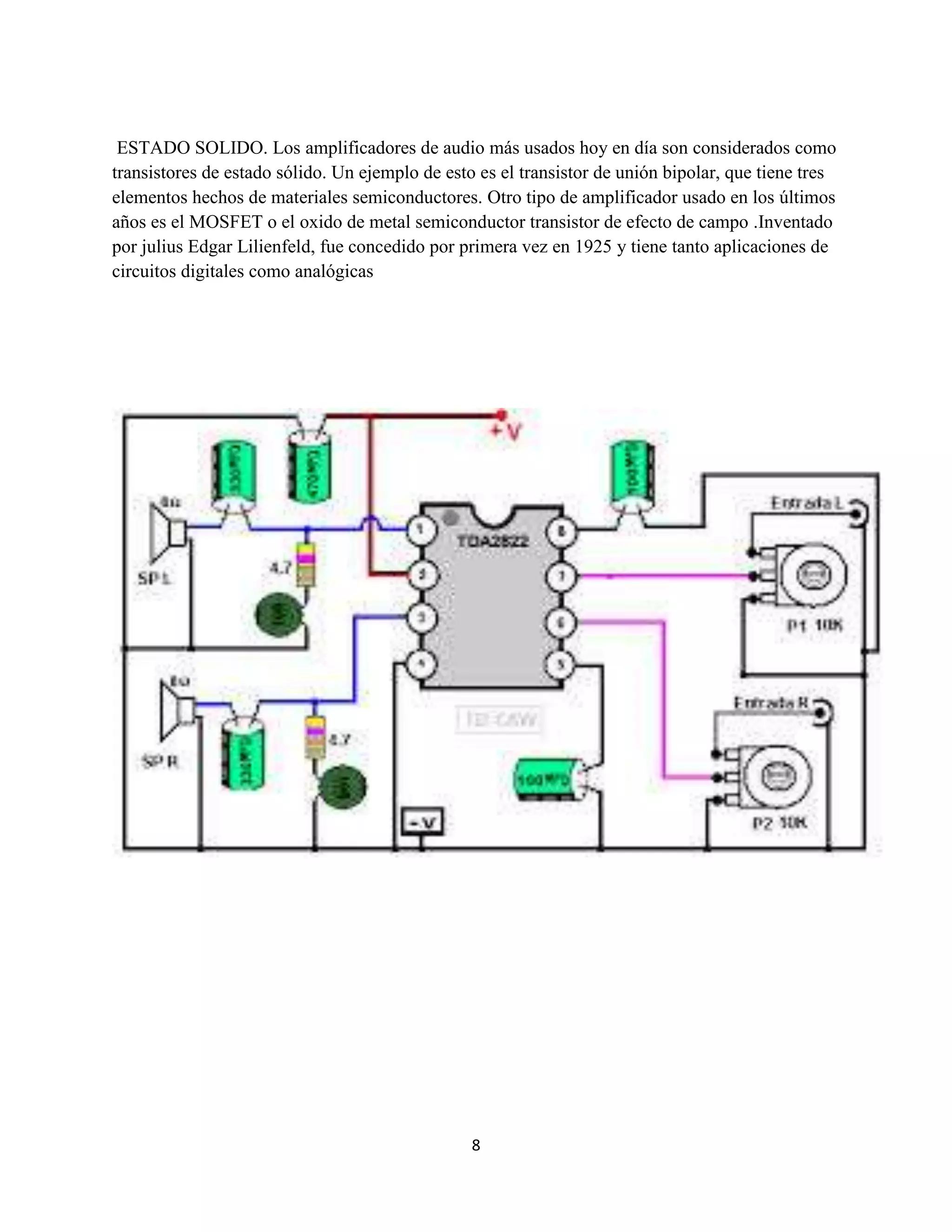

ESTADO SOLIDO. Los amplificadores de audio más usados hoy en día son considerados como
transistores de estado sólido. Un ejemplo de esto es el transistor de unión bipolar, que tiene tres
elementos hechos de materiales semiconductores. Otro tipo de amplificador usado en los últimos
años es el MOSFET o el oxido de metal semiconductor transistor de efecto de campo .Inventado
por julius Edgar Lilienfeld, fue concedido por primera vez en 1925 y tiene tanto aplicaciones de
circuitos digitales como analógicas

9. 9

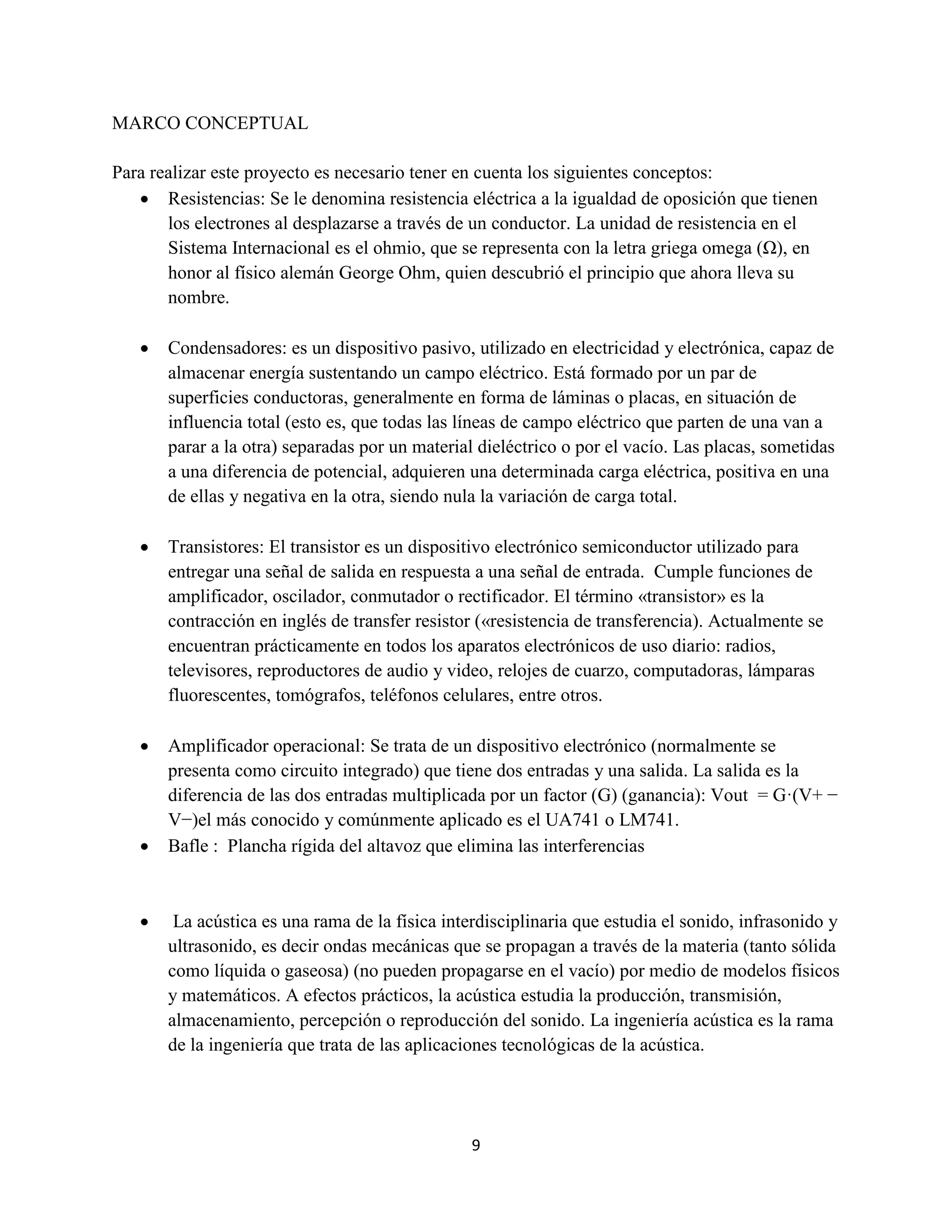

MARCO CONCEPTUAL
Para realizar este proyecto es necesario tener en cuenta los siguientes conceptos:
 Resistencias: Se le denomina resistencia eléctrica a la igualdad de oposición que tienen
los electrones al desplazarse a través de un conductor. La unidad de resistencia en el
Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en
honor al físico alemán George Ohm, quien descubrió el principio que ahora lleva su
nombre.
 Condensadores: es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de
almacenar energía sustentando un campo eléctrico. Está formado por un par de
superficies conductoras, generalmente en forma de láminas o placas, en situación de
influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a
parar a la otra) separadas por un material dieléctrico o por el vacío. Las placas, sometidas
a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una
de ellas y negativa en la otra, siendo nula la variación de carga total.
 Transistores: El transistor es un dispositivo electrónico semiconductor utilizado para
entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de
amplificador, oscilador, conmutador o rectificador. El término «transistor» es la
contracción en inglés de transfer resistor («resistencia de transferencia). Actualmente se
encuentran prácticamente en todos los aparatos electrónicos de uso diario: radios,
televisores, reproductores de audio y video, relojes de cuarzo, computadoras, lámparas
fluorescentes, tomógrafos, teléfonos celulares, entre otros.
 Amplificador operacional: Se trata de un dispositivo electrónico (normalmente se
presenta como circuito integrado) que tiene dos entradas y una salida. La salida es la
diferencia de las dos entradas multiplicada por un factor (G) (ganancia): Vout = G·(V+ −
V−)el más conocido y comúnmente aplicado es el UA741 o LM741.
 Bafle : Plancha rígida del altavoz que elimina las interferencias
 La acústica es una rama de la física interdisciplinaria que estudia el sonido, infrasonido y
ultrasonido, es decir ondas mecánicas que se propagan a través de la materia (tanto sólida
como líquida o gaseosa) (no pueden propagarse en el vacío) por medio de modelos físicos
y matemáticos. A efectos prácticos, la acústica estudia la producción, transmisión,
almacenamiento, percepción o reproducción del sonido. La ingeniería acústica es la rama
de la ingeniería que trata de las aplicaciones tecnológicas de la acústica.

10. 10

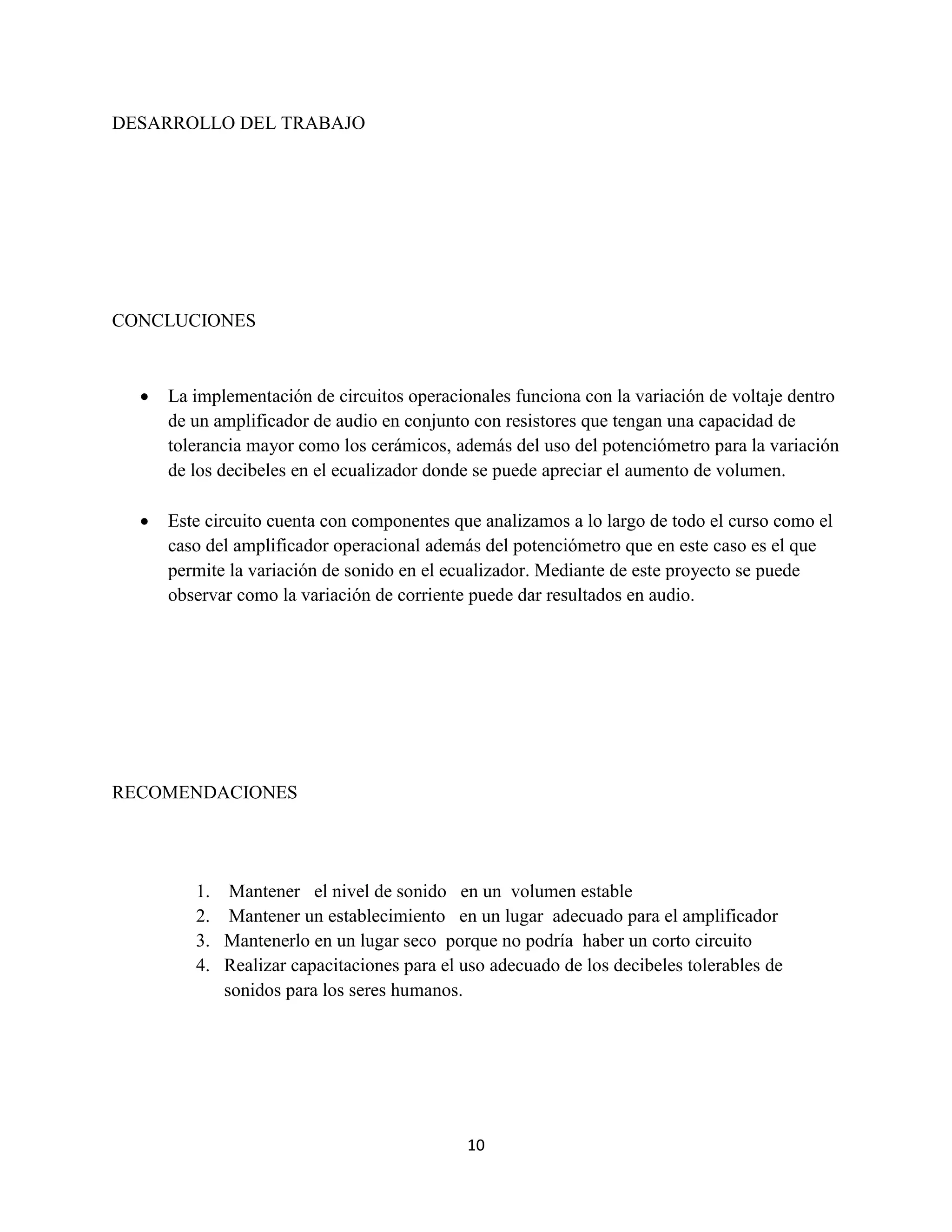

DESARROLLO DEL TRABAJO
CONCLUCIONES
 La implementación de circuitos operacionales funciona con la variación de voltaje dentro
de un amplificador de audio en conjunto con resistores que tengan una capacidad de
tolerancia mayor como los cerámicos, además del uso del potenciómetro para la variación
de los decibeles en el ecualizador donde se puede apreciar el aumento de volumen.
 Este circuito cuenta con componentes que analizamos a lo largo de todo el curso como el
caso del amplificador operacional además del potenciómetro que en este caso es el que
permite la variación de sonido en el ecualizador. Mediante de este proyecto se puede
observar como la variación de corriente puede dar resultados en audio.
RECOMENDACIONES
1. Mantener el nivel de sonido en un volumen estable
2. Mantener un establecimiento en un lugar adecuado para el amplificador
3. Mantenerlo en un lugar seco porque no podría haber un corto circuito
4. Realizar capacitaciones para el uso adecuado de los decibeles tolerables de
sonidos para los seres humanos.

11. 11

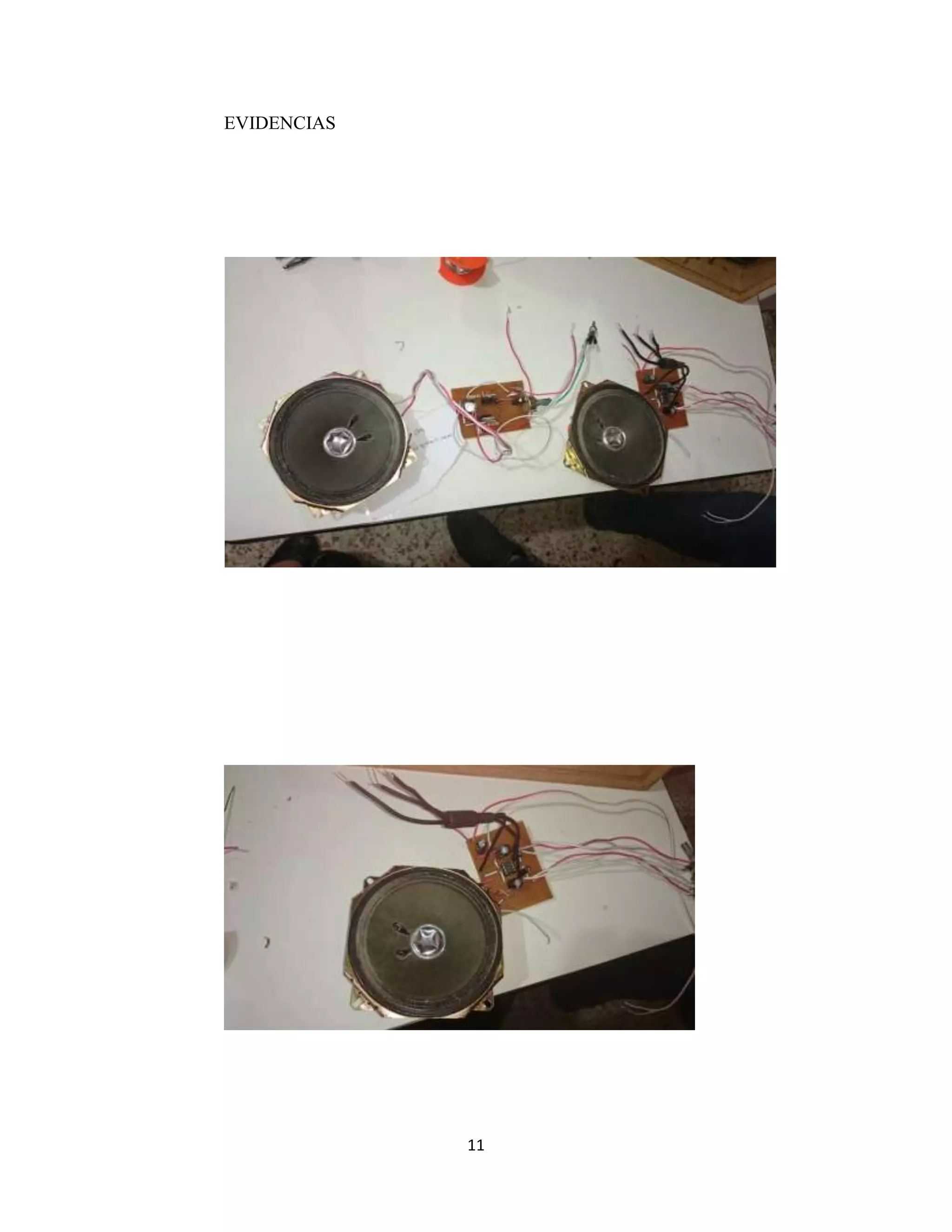

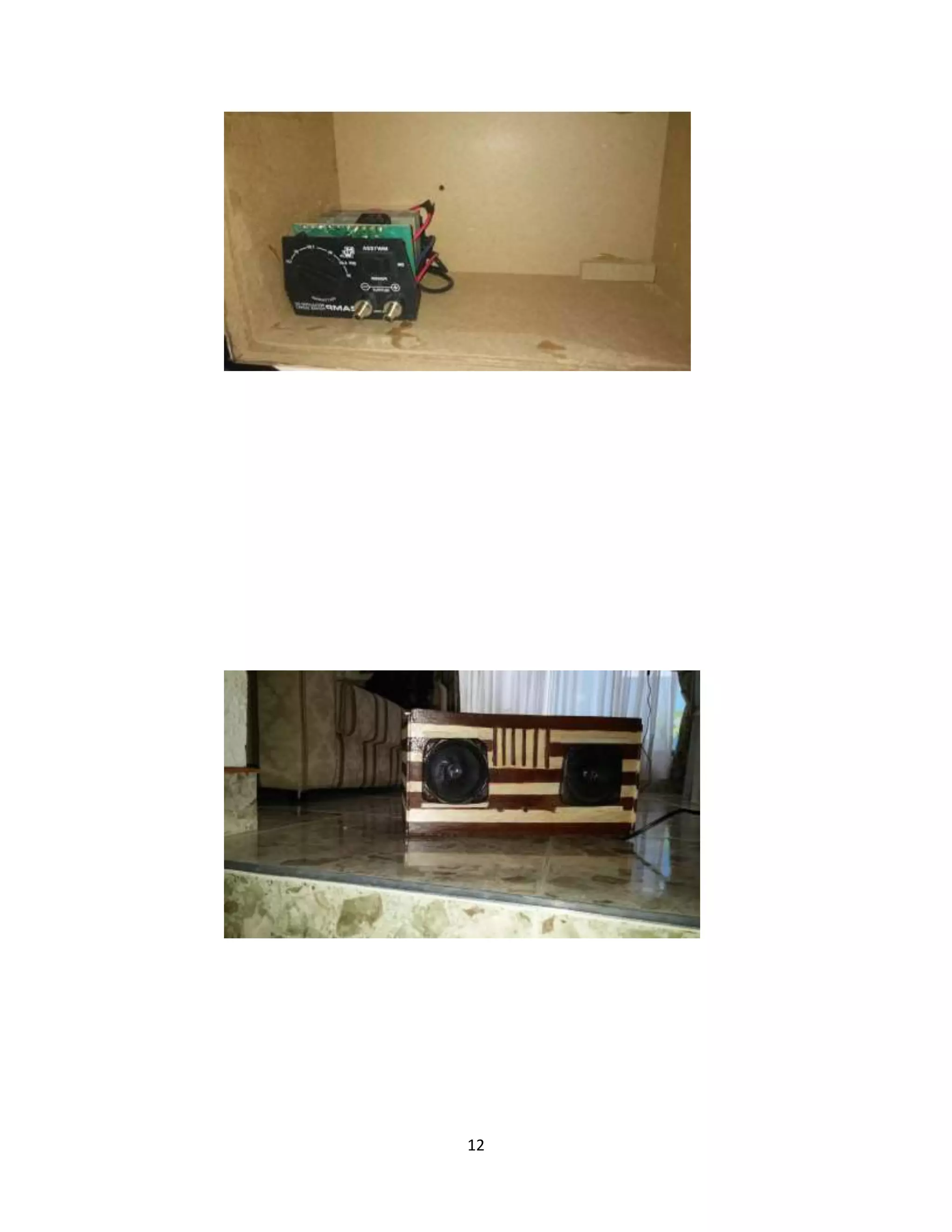

EVIDENCIAS

12. 12

13. 13

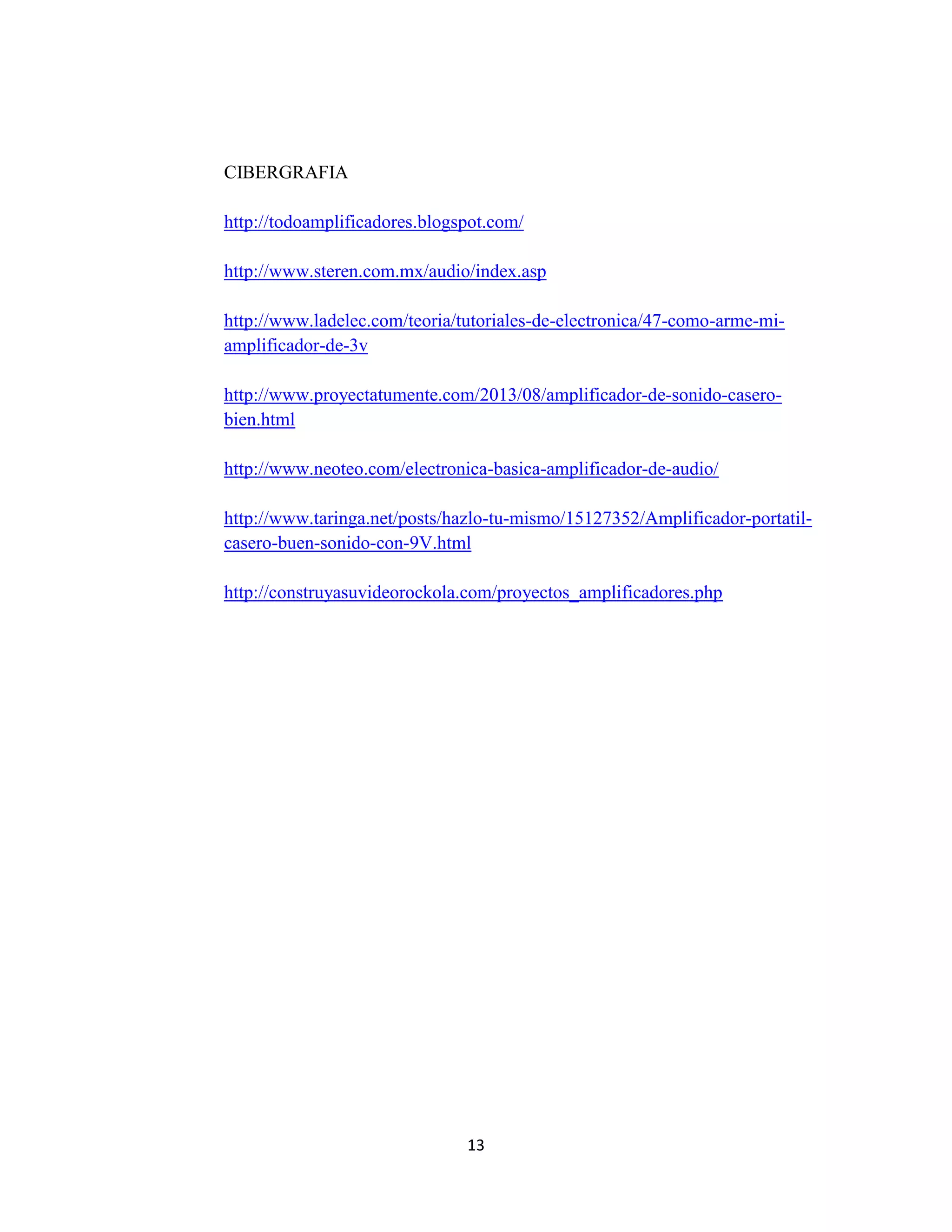

CIBERGRAFIA
http://todoamplificadores.blogspot.com/
http://www.steren.com.mx/audio/index.asp
http://www.ladelec.com/teoria/tutoriales-de-electronica/47-como-arme-mi-
amplificador-de-3v
http://www.proyectatumente.com/2013/08/amplificador-de-sonido-casero-
bien.html
http://www.neoteo.com/electronica-basica-amplificador-de-audio/
http://www.taringa.net/posts/hazlo-tu-mismo/15127352/Amplificador-portatil-
casero-buen-sonido-con-9V.html
http://construyasuvideorockola.com/proyectos_amplificadores.php
