INTRODUCCION
LA ESTEREOSCOPÍA es cualquier técnica capaz de recoger información visual
tridimensional y/o crear la ilusión de profundidad mediante una imagen
estereográfica, un estereograma, o una imagen 3D (tridimensional). La ilusión de
la profundidad en una fotografía, película, u otra imagen bidimensional se crea
presentando una imagen ligeramente diferente para cada ojo, como ocurre en
nuestra forma habitual de ver.
La estereoscopía se usa en fotogrametría y también para entretenimiento con la
producción de estereogramas.
La percepción tridimensional es básicamente creada por el cerebro gracias a que
cada ojo recoge una información diferente de una misma realidad. Y es
precisamente esta diferencia la que el cerebro es capaz de interpretar y analizar
para generar una sensación de volumen de un/os objeto/s o una escena que está
siendo captada por sistema visual humano.
Existen tres técnicas principales que permiten simular el efecto estereoscópico
(3D): método anáglifo, sistema Cromatek y efecto Pulfritch.
Los anáglifos son estereofotografías tomadas o tratadas con filtros de distintos
colores sobrepuestas en una sola imagen. Se observan por medio de gafas llamada
gafas anáglifo y que tiene un filtro de diferente color para cada ojo (ver figura). La
misión de estos filtros es hacer llegar a cada ojo únicamente la imagen que le
corresponde. Así se consigue “filtrar” las imágenes y conseguir el efecto deseado y
necesario para que el cerebro pueda interpretar tridimensionalidad ya que
tendremos una imagen diferente en cada ojo.
En este procedimiento conviene que las imágenes no sean exactamente iguales,
sino que han de parecer que tienen angulación diferente, han de tener un cierto
desplazamiento horizontal. Este desplazamiento será inferior para imágenes de
pequeño tamaño (del orden de milímetros) y un poco mayor para imágenes de
mayores dimensiones (del orden de centímetros) como el cine. Aproximadamente
un desplazamiento en torno al 5 ó 10% de la anchura de la imagen.
Para crear un anáglifo es primordial tener dos fotos, tomadas en el mismo
momento (para mantener iguales condiciones de luz y de escenografía); las fotos
deben enfocar el mismo objeto, moviendo lateralmente la cámara entre 5 y 6 cm
para la segunda fotografía.

3. [ANAGLIFOS] 29 de agosto de 2013
Estas fotos deben ser tomadas con filtros de forma que solo capten una parte de la
luz recibida tomando como base que la luz se emite en tres colores, Rojo, verde y
azul), si no se dispone de estos filtros, se puede usar retoque fotográfico como
Adobe Photoshop o Gimp.
Los pasos generales a seguir utilizando filtros, son los siguientes:



Tomar la foto derecha con el filtro que no deje pasar el rojo
Tomar la foto izquierda con el filtro que no deje pasar ni el verde ni el azul
Montar las imágenes, generalmente con diapositivas bajo un proyector.
Estas imágenes han vuelto a despertar interés debido a la presentación de
imágenes y vídeos en Internet. Videojuegos, películas de cine y DVD también se
han exhibido con el proceso de anáglifos; así mismo para la ciencia y el diseño,
donde la percepción de profundidad es útil, se han elaborado imágenes
tridimensionales. Un ejemplo es proporcionado por la NASA, que usa dos vehículos
orbitales para obtener imágenes en 3D del Sol.

4. [ANAGLIFOS] 29 de agosto de 2013
PROCEDIMIENTO
Se muestran pasos seguidos para la elaboración general de nuestros anaglíficos en
Adobe Photoshop. Las imágenes muestran particularmente la secuencia para el
anaglífico: “La colonia”.
1.-Despues de haber tomado las fotografías con una distancia de entre 5 a 6
centímetros (la distancia que hay de separación entre los ojos), se enfoco en un
punto en concreto (este caso una publicidad), se procedió a cargar las dos
imágenes de izquierda y derecha al editor de gráficos: Adobe Photoshop.
2.-Se superpuso las imágenes con el fin de alinearlas respecto al horizonte, creando
así dos capas (aquí: layer1, background)

5. [ANAGLIFOS] 29 de agosto de 2013
3.-Para la foto que representa al ojo derecho, en la paleta canales se elimino el
canal Rojo (quedando tonos azules y verdes) y para la foto que representa al ojo
izquierdo, en la paleta canales se eliminaron los colores Azul y Verde (quedando
un rojo fuerte).
4.- La foto representante del ojo izquierdo se arrastra hasta la otra foto,
superponiéndola y aplicando la propiedad de capa Trama correspondiente a
nuestra versión de Photoshop.
5.-Dando como resultado, la imagen:
2.-Anáglifo: La colonia

6. [ANAGLIFOS] 29 de agosto de 2013
IMÁGENES OBTENIDAS POR LOS INTEGRANTES DEL EQUIPO
1.-Anáglifo: Templo
2.-Anáglifo: Clásico

7. [ANAGLIFOS] 29 de agosto de 2013
3.-Anáglifo: Descanso
4.-Anáglifo: Niña

8. [ANAGLIFOS] 29 de agosto de 2013
5.-Anáglifo: Mural
6.-Anáglifo: La colonia

9. [ANAGLIFOS] 29 de agosto de 2013

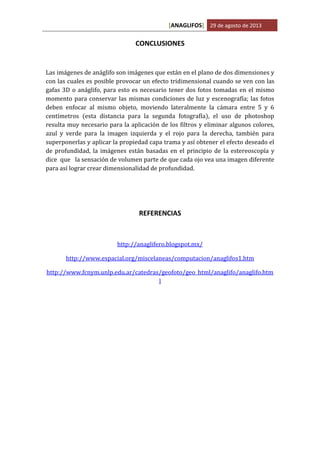

CONCLUSIONES
Las imágenes de anáglifo son imágenes que están en el plano de dos dimensiones y
con las cuales es posible provocar un efecto tridimensional cuando se ven con las
gafas 3D o anáglifo, para esto es necesario tener dos fotos tomadas en el mismo
momento para conservar las mismas condiciones de luz y escenografía; las fotos
deben enfocar al mismo objeto, moviendo lateralmente la cámara entre 5 y 6
centímetros (esta distancia para la segunda fotografía), el uso de photoshop
resulta muy necesario para la aplicación de los filtros y eliminar algunos colores,
azul y verde para la imagen izquierda y el rojo para la derecha, también para
superponerlas y aplicar la propiedad capa trama y así obtener el efecto deseado el
de profundidad, la imágenes están basadas en el principio de la estereoscopía y
dice que la sensación de volumen parte de que cada ojo vea una imagen diferente
para así lograr crear dimensionalidad de profundidad.
