Estructura
construida con hierro forjado erigido bajo la forma de 18.038 piezas
estructuradas fijadas por 2.500.000 remaches, con un peso de 7.300 toneladas.
Primero, las piezas se ensamblaron en la fábrica con pernos, y luego se
reemplazaron una a una con remaches montados térmicamente, que se
contrajeron durante el enfriamiento, lo que garantiza un ajuste muy apretado
Sistema constructivo y estructural
Estructura
construida con hierro forjado erigido bajo la forma de 18.038 piezas
estructuradas fijadas por 2.500.000 remaches, con un peso de 7.300 toneladas.
Primero, las piezas se ensamblaron en la fábrica con pernos, y luego se
reemplazaron una a una con remaches montados térmicamente, que se
contrajeron durante el enfriamiento, lo que garantiza un ajuste muy apretado
Sistema constructivo y estructural
Presentación del tema de sección activa.
Son sistemas estructurales de elementos lineales rígidos y sólidos (incluyendo la su forma compacta de losa) en los que la transmisión de cargas se efectúa por movilización de fuerzas seccionales, esto quiere decir; que la fuerza se secciona desviándose a los apoyos.
Frank Lloyd Wright (1876-1959) es considerado por algunos autores como el mejor arquitecto estadounidense, y a su vez, la "casa de la cascada" su obra maestra.
Presentación del tema de sección activa.
Son sistemas estructurales de elementos lineales rígidos y sólidos (incluyendo la su forma compacta de losa) en los que la transmisión de cargas se efectúa por movilización de fuerzas seccionales, esto quiere decir; que la fuerza se secciona desviándose a los apoyos.
Frank Lloyd Wright (1876-1959) es considerado por algunos autores como el mejor arquitecto estadounidense, y a su vez, la "casa de la cascada" su obra maestra.
Instrucciones del procedimiento para la oferta y la gestión conjunta del proceso de admisión a los centros públicos de primer ciclo de educación infantil de Pamplona para el curso 2024-2025.
1. ANÁLISIS ESTRUCTURAL
DE LA TORRE EIFFEL.
PARIS. FRANCIA.
Por: Juan Baldemar Rondón Salinas
C.I. N° 12.229.807
Instituto Universitario Politécnico «Santiago Mariño» Sede Porlamar
Materia: Proyectos
Docente: Prof. Edgar Salazar

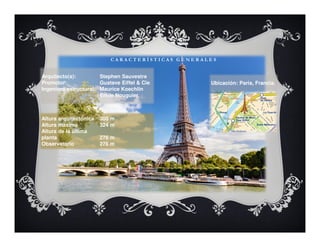

2. C A R A C T E R Í S T I C A S G E N E R A L E S
Arquitecto(s): Stephen Sauvestre
Promotor: Gustave Eiffel & Cie
Ingeniero estructural: Maurice Koechlin
Émile Nouguier
Altura arquitectónica 300 m
Altura máxima 324 m
Altura de la última
planta 276 m
Observatorio 276 m
Ubicación: Paris, Francia.
3. D I M E N S I O N E S
P R I N C I P A L E S
SISTEMA ISOSTATICO: Posee
4 bases de soporte con
entramado metálico, que
sostienen la torre.
DISEÑO ESTRUCTURAL:
Estructura reticulada, de perfiles
metálicos.
C L A S I F I C A C I Ó N D E L A
E S T R U C T U R A
P R O C E S O D E C O N S T R U C C I Ó N
4. D I S T R I B U C I Ó N
D E C A R G A S
E S F U E R Z O S Y
F U E R Z A S
Esfuerzo de Compresión
Fuerza de Apoyo
FuerzadeArcos
Fuerza de Cimientos
5. D I S T R I B U C I Ó N
D E F U E R Z A S
I N T E R N A S
D I R E C C I Ó N D E
L A S F U E R Z A S
Fuerzas Verticales
Fuerzas Transversales
Fuerzas Horizontales
Esfuerzo de Torsión
Fuerza de Corona
Peso Propio
