CASA TASSEL.
ARQUITECTO VICTOR HORTA.
BR. JOANA CARRILLO SEVILLA – BR. CINTHYA ALCOCER MENDOZA – BR. GIOVANNA GONZALEZ ARQUITECTURA Y URBANISMO DEL SIGLO XXI
VICTOR HORTA
• Nacido en 1861, en Gante, Bélgica, se trasladó a
París durante la adolescencia, donde estudiaría
diseño de interiores.
• Es considerado el primero que llevó el estilo art
Nouveau a la arquitectura.
• En 1893, culminó la Casa Tassel, su primera gran
obra, donde incluye motivos florales. Desde
entonces tomó gran prestigio. En 1894, culmina el
Hotel Solvay, y en 1898, el Hotel van Eetvelde.
• Su principal obra fue La maison du Peuple,
demolida en 1965.
• El art Nouveau terminó con la Primera Guerra
Mundial, pero Víctor Horta continuó innovando.
• Ejerció la docencia en el período entre 1892 y 1931, siendo Director de la Universidad Libre de
Bruselas.
• El Art Nouveau, en la figura de Víctor Horta, aportó la ornamentación tan original, abriendo
puertas a la arquitectura del siglo XX, apostando a la mayor libertad en la distribución en las
plantas de las viviendas. También creó nuevas técnicas constructivas, partiendo de los materiales,
como el acero y el cristal.
CASA TASSEL
(1892-1893)
UBICACIÓN
Se ubica en la ciudad de
Bruselas, sobre la rue Janson,
anteriormente llamada Turín.
La Casa Tassel es considerada como la primera obra
de este movimiento en arquitectura. Revolucionaria
tanto en el aspecto artístico como en el técnico, es
uno de los monumentos clásicos de la historia de la
arquitectura. Producto de una época y de un país,
caracterizado por el progreso económico de la
burguesía, fuertes tradiciones artesanales y una
amplia industrialización.
• Es un edificio de vivienda unifamiliar entre
medianeras.
• Primera casa diseñada sin referencia a estilos
históricos y donde la estructura metálica
adquiere un significado expresivo.
• Es una casa realizada en un terreno estrecho, por
lo que para iluminar los espacios, se recurrió a
iluminar la escalera principal con un enorme
lucernario que conforma un gran patio con luces.

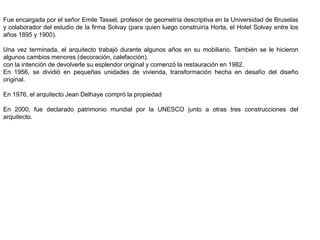

ANTECEDENTES
Fue encargada por el señor Emile Tassel, profesor de geometría descriptiva en la Universidad de Bruselas
y colaborador del estudio de la firma Solvay (para quien luego construiría Horta, el Hotel Solvay entre los
años 1895 y 1900).
Una vez terminada, el arquitecto trabajó durante algunos años en su mobiliario. También se le hicieron
algunos cambios menores (decoración, calefacción).
con la intención de devolverle su esplendor original y comenzó la restauración en 1982.
En 1956, se dividió en pequeñas unidades de vivienda, transformación hecha en desafío del diseño
original.
En 1976, el arquitecto Jean Delhaye compró la propiedad
En 2000, fue declarado patrimonio mundial por la UNESCO junto a otras tres construcciones del
arquitecto.
CONTEXTO URBANO
Casa Tassel, rue Paul Emile Janson 6, 1000,
Bruselas, Bélgica.
Ubicada en una calle
perpendicular a la
avenida “louise” una de
las vialidades con mayor
relevancia y prestigio en
Brucelas, que va desde
el “Palacio de la Justicia”
hasta el bosque “De la
Cambre”. Cubriendo asi
una distacia de 2.7 km,
siendo la primera arteria
primaria en la ciudad.
Palacio de
justicia
La calle Paul Emile Janson le debe su nombre al político liberal y primer ministro
Paul Emile Janson.
EXTERIOR FACHADA
El exterior del primer piso destaca por sus ventanas
separadas por columnas de piedra;
El del segundo por una tribuna alta con columnas de hierro y
vidrio;
El tercero por un balcón con barandilla de hierro, tal y como
puede observarse.
• Se manifiesta con fuerza este nuevo estilo-código, mas precisamente en la escalera principal, toda su
estructura metálica adquiere una doble función, por un lado soportar las cargas y por otro como
elemento decorativo con motivos naturales, este diseño natural se repite en las ventanas en los
mosaicos de los solados.
• Sobre la fachada se destaca el bow-window,
el cual referencia a las casas adyacentes,
pero este se presenta con un facetado en
las superficies vidriadas y una contra curva
en la superficie de piedra que lo acerca a un
cuerpo ondulado.
• La fachada tiene un desarrollo curvilíneo en dos de los
tres pisos. En el primer piso hay ventanas separadas por
columnatas de piedra. La fachada presenta un diseño de
balaustrada poco común.
PLANOS CASA TASSEL
SÓTANO NIVEL 1
NIVEL 3NIVEL 2
PLANOS CASA TASSEL
SIMBOLOGIA
Volumen Bow - Window
Volumen prisma base
Volumen escalera
CORTE LONGITUDINALPLANTA PLANTA 1 NIVEL PLANTA 2 NIVEL
La disposición de las habitaciones lo
ordena la escalera interior, en las tres
plantas del edificio
La distribución se realiza en dos sectores.
El primero, servido por la escalera
principal, que relaciona el vestíbulo con
los dos grandes ambientes superiores con
vistas sobre la calle. Y el segundo, el lado
del jardín, servido por una escalera
secundaria. Los dos sectores de la casa
se relacionan a través de una circulación y
un patio que ilumina los ambientes
centrales de la planta.
• La casa se divide en dos sectores, el frontal intercomunicado por la escalera principal que ventila hacia el frente y
el posterior que mira hacia el contra frente intercomunicado por una escalera secundaria.
• En el sector posterior se ubica el Estar que tiene un desnivel respecto al vestíbulo, generando un sectorización y
dinámica del espacio.
PLANOS CASA TASSEL
En corte, se produce un quiebre de niveles. El segundo sector del edificio, ubicado en la parte trasera del
solar, tiene una cota superior a la del vestíbulo de entrada, de forma que se obtiene una dinámica del
espacio interno que contrasta con la superficie estrecha de la parcela.
ZONIFICACIÓN
Primer nivel
1) Acceso
2) Vestíbulo
3) Guardarropa
4) Estudio
5) Sala
6) Escalera principal que se distribuye
a través de la edificación
7) Estar
Entrepiso primero y segundo nivel
8) Terraza
Segundo nivel
9) Habitación
10) Antecámara
11) Habitación
Tercer nivel
12) Sala de trabajo
13) Habitaciones de servicio
INTERIORES
• Tulipanes con motivos
vegetales
• La natura en forma de
motivos vegetales
sembla apoderarse de
toda la casa.
• La sensualidad de la
línea curva se presenta
en todo el interior.

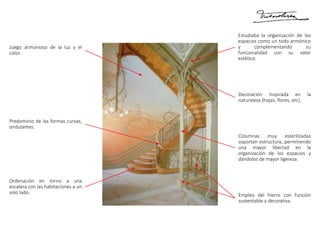

Empleo del hierro con función
sustentable y decorativa.
Columnas muy esterilizadas
soportan estructura, permitiendo
una mayor libertad en la
organización de los espacios y
dándolos de mayor ligereza.
Decoración inspirada en la
naturaleza (hojas, flores, etc).
Estudiaba la organización de los
espacios como un todo armónico
y complementando su
funcionalidad con su valor
estético.
Juego armonioso de la luz y el
color.
Predominio de las formas curvas,
ondulantes.
Ordenación en torno a una
escalera con las habitaciones a un
solo lado.
Predominio de líneas
curvas.
El hierro y el cristal se
contraponen a la rigidez
de la piedra.
Concepto de “arte total”,
todos los elementos
diseñados (mosaicos del
suelo, escaleras de
madera, barandilla, etc.)
ANÀLISIS CONCEPTUAL
Línea de coronamiento de cornisas
Línea de balcones
volúmenes salientes
Línea de balcones volúmenes
salientes
Línea de accesos – Dinteles
Es una obra que se mimetiza con su entorno adoptando la misma clase de materiales que se utilizaron en las
construcciones vecinas respetando las líneas de coronamiento de cornisas y dinteles, volumétricamente se ve
muy proporcionada y simétrica la resto de las viviendas.
Simetria existente en la fachada, con lo cual se mimetiza con
su entorno
ANÀLISIS FORMAL
1 32
Muros preexistentes
condicionantes de la forma.
Se crea un prisma rectangular
entre los muros preexistentes.
Se genera, otro prisma
rectangular y se coloca en el
centro del mismo.
4 5 6
De esta extracción se
generan 2 prismas
rectangulares de menor
tamaño.
A uno de ellos se le anexara
en una de sus caras, un
volumen.
De esta forma, quedan los
dos volúmenes
rectangulares, al cual se le
anexa medio cuerpo
cilíndrico.
Ordenamiento compositivo de la forma
La forma también está formada por la grilla estructural que forman las columnas en su interior, esta
grilla no evidencia ningún espacio en sí, solo las ordena en su ritmo.
ANÀLISIS ESPACIAL
Podemos definir la “Estructura espacial” como
un espacio central que permitió que los
espacios principales reciban luz natural.
• La secuencia del recorrido de la Casa Tassel, va variando de acuerdo a los espacios que se encuentren.
• Al ingresar, inmediatamente uno se encuentra en un espacio cerrado, de recogimiento.
• Al pasar a los primeros cuartos, la altura de estos se duplica, ya que el techo se abre hasta el infinito por la
entrada de luz. Además esta idea de apertura, también se enfatiza con la doble altura que surge del entrepiso.
La entrada de la luz por ambas fachadas, además del patio interno que genera en las plantas superiores y la gran
lucarna que hace de remate a la circulación vertical de la escalera principal, hace dos énfasis, la espacialidad horizontal
con los Bow -Windows y la espacialidad vertical con la lucarna.
La casa ofrece un inagotable surtido de formas bidimensionales resultado de un estudio minucioso de plantas y flores.
Suelos, paredes y techos se cubren de ‘líneas látigo', serpentean, se entrelazan, ondean y ascienden por los montantes
del acristalamiento, rodean las patas de los muebles y retornan sobre sí. Su presencia, a veces excesiva, desborda todos
los requisitos de la construcción.
En el interior se manifiesta visiblemente la nueva tendencia figurativa. Un sentido unitario liga los elementos
estructurales a los visuales. La escalera principal es un claro ejemplo, con todo su armazón metálico a la vista. De ella
se desgajan molduras curvilíneas de hierro para formar barandillas y motivos decorativos. Estos elementos
determinan con su desarrollo sinuoso una definición muy particular del espacio.
Formas análogas de los elementos mencionados aparecen
trazadas sobre los planos, como el diseño de las vidrieras y de los
mosaicos de los pavimentos. De esta manera, la articulación
cóncavo-convexa propia del gusto del Art Nouveau está presente
tanto en el volumen de la escalera y, por tanto, en el vacío del
espacio, como en las líneas que la estructuran y también en los
puntos del serpenteante mosaico del suelo.
ANÀLISIS TECNO - CONSTRUCTIVO
Para columnas y vigas el material utilizado es el hierro para los
muros portantes piedra y concreto.
Columnas de hierro
Muros portantes
La estructura es un esqueleto metálico, totalmente visible en el interior, mientras que en la
fachada se pone de manifiesto solamente en la parte central acristalada.
MATERIALIDAD
Por primera vez en una vivienda, se
exploran las posibilidades del hierro como
material constructivo y ornamental. Pero el
estilo y los motivos decorativos no se
desarrollan partiendo de la nueva
construcción en hierro colado, sino que es
ésta la que se adapta al nuevo lenguaje
formal que procede de otras fuentes y lo
prolonga espacialmente. El uso del hierro
como medio estructural y expresivo, se
inspiró en las obras de ingeniería de Eiffel
que culminaron en 1889 en la Torre Eiffel, y
en las teorías e ilustraciones de Viollet-le-
Duc en sus Entretiens sur l'architecture de
1872.
http://renacimiento--humanismo.blogspot.mx/2012/07/casa-tassel-belgaautor-victor-
hortaano.html
http://www.universoarquitectura.com/biografia-de-victor-horta/
https://es.wikipedia.org/wiki/Casa_Tassel

Más contenido relacionado

La actualidad más candente

William morris - the red house
William morris - the red houseWilliam morris - the red house
William morris - the red houseSantiago Márquez

Arquitectura de rascacielos: la Escuela de Chicago
Arquitectura de rascacielos: la Escuela de ChicagoArquitectura de rascacielos: la Escuela de Chicago
Arquitectura de rascacielos: la Escuela de Chicagopapefons Fons

Museo guggenheim bilbao
Museo guggenheim bilbaoMuseo guggenheim bilbao
Museo guggenheim bilbaocarodriguez21

Análisis volumétrico.
Análisis volumétrico.Análisis volumétrico.
Análisis volumétrico.nicomon_92

Museo judio de Berlín. Daniel Libeskind
Museo judio de Berlín. Daniel LibeskindMuseo judio de Berlín. Daniel Libeskind
Museo judio de Berlín. Daniel LibeskindCOCOARQ

Pabellon de barcelona
Pabellon de barcelonaPabellon de barcelona
Pabellon de barcelonaEliseo Aquino

7 la arquitectura de james stirling.pptx 2
7 la arquitectura de james stirling.pptx 27 la arquitectura de james stirling.pptx 2
7 la arquitectura de james stirling.pptx 2OscarMedina183

Análisis de arquitectura 1
Análisis de arquitectura 1Análisis de arquitectura 1
Análisis de arquitectura 1Gabriel Buda

Casa farnworth mies van der rohe
Casa farnworth   mies van der roheCasa farnworth   mies van der rohe
Casa farnworth mies van der rohearq_d_d

Analisis casa luis barragan final d
Analisis casa luis barragan final dAnalisis casa luis barragan final d
Analisis casa luis barragan final ddeiscy87

Casa Eames
Casa EamesCasa Eames
Casa Eamesr.candia

Hearst Tower
Hearst TowerHearst Tower
Hearst TowerLuis Gtz

Elementos arquitectónicos estilo neoclásico, neogótico y exótico
Elementos arquitectónicos estilo neoclásico, neogótico y exóticoElementos arquitectónicos estilo neoclásico, neogótico y exótico
Elementos arquitectónicos estilo neoclásico, neogótico y exóticoYeniferCarol

Philip Johnson
Philip JohnsonPhilip Johnson
Philip JohnsonHelena Mfc


La actualidad más candente (20)

William morris - the red house
William morris - the red houseWilliam morris - the red house
William morris - the red house

WALTER GROPIUS
WALTER GROPIUSWALTER GROPIUS
WALTER GROPIUS

Arquitectura de rascacielos: la Escuela de Chicago
Arquitectura de rascacielos: la Escuela de ChicagoArquitectura de rascacielos: la Escuela de Chicago
Arquitectura de rascacielos: la Escuela de Chicago

Museo guggenheim bilbao
Museo guggenheim bilbaoMuseo guggenheim bilbao
Museo guggenheim bilbao

Analisis pabellon aleman 2
Analisis pabellon aleman 2Analisis pabellon aleman 2
Analisis pabellon aleman 2

Plan Hausmman
Plan HausmmanPlan Hausmman
Plan Hausmman

Análisis volumétrico.
Análisis volumétrico.Análisis volumétrico.
Análisis volumétrico.

Museo judio de Berlín. Daniel Libeskind
Museo judio de Berlín. Daniel LibeskindMuseo judio de Berlín. Daniel Libeskind
Museo judio de Berlín. Daniel Libeskind

Pabellon de barcelona
Pabellon de barcelonaPabellon de barcelona
Pabellon de barcelona

Escuela de Chicago - Arquitectura
Escuela de Chicago - ArquitecturaEscuela de Chicago - Arquitectura
Escuela de Chicago - Arquitectura

7 la arquitectura de james stirling.pptx 2
7 la arquitectura de james stirling.pptx 27 la arquitectura de james stirling.pptx 2
7 la arquitectura de james stirling.pptx 2

Caso De Estudio Walt Disney Concert Hall
Caso De Estudio Walt Disney Concert HallCaso De Estudio Walt Disney Concert Hall
Caso De Estudio Walt Disney Concert Hall

Análisis de arquitectura 1
Análisis de arquitectura 1Análisis de arquitectura 1
Análisis de arquitectura 1

LA ARQUITECTURA NEOCLÁSICA
LA ARQUITECTURA NEOCLÁSICALA ARQUITECTURA NEOCLÁSICA
LA ARQUITECTURA NEOCLÁSICA

Casa farnworth mies van der rohe
Casa farnworth   mies van der roheCasa farnworth   mies van der rohe
Casa farnworth mies van der rohe

Analisis casa luis barragan final d
Analisis casa luis barragan final dAnalisis casa luis barragan final d
Analisis casa luis barragan final d

Casa Eames
Casa EamesCasa Eames
Casa Eames

Hearst Tower
Hearst TowerHearst Tower
Hearst Tower

Elementos arquitectónicos estilo neoclásico, neogótico y exótico
Elementos arquitectónicos estilo neoclásico, neogótico y exóticoElementos arquitectónicos estilo neoclásico, neogótico y exótico
Elementos arquitectónicos estilo neoclásico, neogótico y exótico

Philip Johnson
Philip JohnsonPhilip Johnson
Philip Johnson


Similar a Casa tassel

Art Nouveau y Art Decó - Gabriela Sánez Méndez
Art Nouveau y Art Decó - Gabriela Sánez MéndezArt Nouveau y Art Decó - Gabriela Sánez Méndez
Art Nouveau y Art Decó - Gabriela Sánez MéndezFabiola Aranda

Alvar aalto
Alvar aalto  Alvar aalto
Alvar aalto mikligh

Arquitectura protoracionalista
Arquitectura protoracionalistaArquitectura protoracionalista
Arquitectura protoracionalistacarolina gastelum

Adolf loos - ornamento y delito
Adolf loos - ornamento y delitoAdolf loos - ornamento y delito
Adolf loos - ornamento y delitoSantiago Márquez

Tecnologías constructivas
Tecnologías constructivasTecnologías constructivas
Tecnologías constructivasmari368

Villa dall anna remmet koolhaas
Villa dall anna remmet koolhaasVilla dall anna remmet koolhaas
Villa dall anna remmet koolhaasAlexander Vargas

Analisis de obras modernistas
Analisis de obras modernistasAnalisis de obras modernistas
Analisis de obras modernistasDanielvivasc

Obras de gropius y mies van der rohe
Obras de gropius y mies van der roheObras de gropius y mies van der rohe
Obras de gropius y mies van der roheEddy Herrera

Villa dall'ava (1) (1)
Villa dall'ava (1) (1)Villa dall'ava (1) (1)
Villa dall'ava (1) (1)gonzalo parra

Laminas 2º parcial hacu (2009 10)
Laminas 2º parcial hacu (2009 10)Laminas 2º parcial hacu (2009 10)
Laminas 2º parcial hacu (2009 10)--- ---

Arte nouveau
Arte nouveauArte nouveau
Arte nouveaulortegal1

Generación Postmodernista
Generación PostmodernistaGeneración Postmodernista
Generación PostmodernistaMiriamPatio1

Obras arquitectónicas y sus autores del estilo "Art Noveau"
Obras arquitectónicas y sus autores del estilo "Art Noveau"Obras arquitectónicas y sus autores del estilo "Art Noveau"
Obras arquitectónicas y sus autores del estilo "Art Noveau"Celeste Velazco

Gropius y la bauhaus
Gropius y la bauhausGropius y la bauhaus
Gropius y la bauhausmoisesdbm

Catalogo_de_obras_Posmodernas_Hightech_S.pdf
Catalogo_de_obras_Posmodernas_Hightech_S.pdfCatalogo_de_obras_Posmodernas_Hightech_S.pdf
Catalogo_de_obras_Posmodernas_Hightech_S.pdfFABIANAANDREA3

Catalago de la Historia de la Tecnologia I
Catalago de la Historia de la Tecnologia ICatalago de la Historia de la Tecnologia I
Catalago de la Historia de la Tecnologia Ivirginiac30


Similar a Casa tassel (20)

Art Nouveau y Art Decó - Gabriela Sánez Méndez
Art Nouveau y Art Decó - Gabriela Sánez MéndezArt Nouveau y Art Decó - Gabriela Sánez Méndez
Art Nouveau y Art Decó - Gabriela Sánez Méndez

Alvar aalto
Alvar aalto  Alvar aalto
Alvar aalto

Arquitectura protoracionalista
Arquitectura protoracionalistaArquitectura protoracionalista
Arquitectura protoracionalista

Adolf loos - ornamento y delito
Adolf loos - ornamento y delitoAdolf loos - ornamento y delito
Adolf loos - ornamento y delito

Art Nouveau XX
Art Nouveau XXArt Nouveau XX
Art Nouveau XX

Tecnologías constructivas
Tecnologías constructivasTecnologías constructivas
Tecnologías constructivas

Villa dall anna remmet koolhaas
Villa dall anna remmet koolhaasVilla dall anna remmet koolhaas
Villa dall anna remmet koolhaas

Analisis de obras modernistas
Analisis de obras modernistasAnalisis de obras modernistas
Analisis de obras modernistas

Obras de gropius y mies van der rohe
Obras de gropius y mies van der roheObras de gropius y mies van der rohe
Obras de gropius y mies van der rohe

Villa dall'ava (1) (1)
Villa dall'ava (1) (1)Villa dall'ava (1) (1)
Villa dall'ava (1) (1)

Laminas 2º parcial hacu (2009 10)
Laminas 2º parcial hacu (2009 10)Laminas 2º parcial hacu (2009 10)
Laminas 2º parcial hacu (2009 10)

Arte nouveau
Arte nouveauArte nouveau
Arte nouveau

Generación Postmodernista
Generación PostmodernistaGeneración Postmodernista
Generación Postmodernista

Obras arquitectónicas y sus autores del estilo "Art Noveau"
Obras arquitectónicas y sus autores del estilo "Art Noveau"Obras arquitectónicas y sus autores del estilo "Art Noveau"
Obras arquitectónicas y sus autores del estilo "Art Noveau"

Posmodernismooo
PosmodernismoooPosmodernismooo
Posmodernismooo

Gropius y la bauhaus
Gropius y la bauhausGropius y la bauhaus
Gropius y la bauhaus

Le Corbusier
Le Corbusier Le Corbusier
Le Corbusier

Catalogo_de_obras_Posmodernas_Hightech_S.pdf
Catalogo_de_obras_Posmodernas_Hightech_S.pdfCatalogo_de_obras_Posmodernas_Hightech_S.pdf
Catalogo_de_obras_Posmodernas_Hightech_S.pdf

Obras Contemporaneas
Obras ContemporaneasObras Contemporaneas
Obras Contemporaneas

Catalago de la Historia de la Tecnologia I
Catalago de la Historia de la Tecnologia ICatalago de la Historia de la Tecnologia I
Catalago de la Historia de la Tecnologia I


Último

📝5o Repaso matemática Dino primaria ✨.pdf
📝5o Repaso matemática Dino primaria ✨.pdf📝5o Repaso matemática Dino primaria ✨.pdf
📝5o Repaso matemática Dino primaria ✨.pdfFlorHernandezNuez

428926353-Conclusiones-Descriptivas-Por-Areas-v-Ciclo.pdf
428926353-Conclusiones-Descriptivas-Por-Areas-v-Ciclo.pdf428926353-Conclusiones-Descriptivas-Por-Areas-v-Ciclo.pdf
428926353-Conclusiones-Descriptivas-Por-Areas-v-Ciclo.pdfMIGUEL733142

TAREA - LINEA DE TIEMPO DEL INTERNET - ANTONY ASISCLO - CICLO 1 - CONTA-1.pdf
TAREA - LINEA DE TIEMPO DEL INTERNET - ANTONY ASISCLO - CICLO 1 - CONTA-1.pdfTAREA - LINEA DE TIEMPO DEL INTERNET - ANTONY ASISCLO - CICLO 1 - CONTA-1.pdf
TAREA - LINEA DE TIEMPO DEL INTERNET - ANTONY ASISCLO - CICLO 1 - CONTA-1.pdfmarkasisclo

Curso de Fotografia digital. Unidad 1. 2024
Curso de Fotografia digital. Unidad 1. 2024Curso de Fotografia digital. Unidad 1. 2024
Curso de Fotografia digital. Unidad 1. 2024Easywork.ec

Concepto de Discriminación Cultural.docx
Concepto de Discriminación Cultural.docxConcepto de Discriminación Cultural.docx
Concepto de Discriminación Cultural.docxroqueayalaleonel7405

La fotografía en accidentes de tránsito.pdf
La fotografía en accidentes de tránsito.pdfLa fotografía en accidentes de tránsito.pdf
La fotografía en accidentes de tránsito.pdfntraverso1

Modulo_1_Fundamentos_de_la_Criminalistica.pdf
Modulo_1_Fundamentos_de_la_Criminalistica.pdfModulo_1_Fundamentos_de_la_Criminalistica.pdf
Modulo_1_Fundamentos_de_la_Criminalistica.pdfntraverso1

Convenio para la Ronda Sur de Elche firmado entre Generalitat y Ayuntamiento
Convenio para la Ronda Sur de Elche firmado entre Generalitat y AyuntamientoConvenio para la Ronda Sur de Elche firmado entre Generalitat y Ayuntamiento
Convenio para la Ronda Sur de Elche firmado entre Generalitat y AyuntamientoMarioAbrilFernndez1

infografia lugares para visitar en Colombia fotografico beige.pdf
infografia lugares para visitar en Colombia fotografico beige.pdfinfografia lugares para visitar en Colombia fotografico beige.pdf
infografia lugares para visitar en Colombia fotografico beige.pdfJuanSalazar163105

SESIÓN 02 - 1° - CONOCIENDO LA MITOLOGÍA ANDINA.docx
SESIÓN 02 - 1° - CONOCIENDO LA MITOLOGÍA ANDINA.docxSESIÓN 02 - 1° - CONOCIENDO LA MITOLOGÍA ANDINA.docx
SESIÓN 02 - 1° - CONOCIENDO LA MITOLOGÍA ANDINA.docxYODEMITGOMEZMOZO

Presentación Proyecto Creativo Moderno Azul.pptx
Presentación Proyecto Creativo Moderno Azul.pptxPresentación Proyecto Creativo Moderno Azul.pptx
Presentación Proyecto Creativo Moderno Azul.pptxmarlongeovx2008

La fotografia en accidentes de tránsito.
La fotografia en accidentes de tránsito.La fotografia en accidentes de tránsito.
La fotografia en accidentes de tránsito.ntraverso1

TRIPTICO 2024 ANIVERSARIO................
TRIPTICO 2024 ANIVERSARIO................TRIPTICO 2024 ANIVERSARIO................
TRIPTICO 2024 ANIVERSARIO................InicialRosaDeSantaMa

esquema con 8 características del gobierno del Gral. Maximiliano Hernández.pdf
esquema con 8 características del gobierno del Gral. Maximiliano Hernández.pdfesquema con 8 características del gobierno del Gral. Maximiliano Hernández.pdf
esquema con 8 características del gobierno del Gral. Maximiliano Hernández.pdfricardonavarroafame

TODO LO QUE TIENES QUE SABER SOBRE EL MAQUILLAJE
TODO LO QUE TIENES QUE SABER SOBRE EL MAQUILLAJETODO LO QUE TIENES QUE SABER SOBRE EL MAQUILLAJE
TODO LO QUE TIENES QUE SABER SOBRE EL MAQUILLAJEalmaraztabaresyatzir

El rol de las Mujeres en la Música de México.pdf
El rol de las Mujeres en la Música de México.pdfEl rol de las Mujeres en la Música de México.pdf
El rol de las Mujeres en la Música de México.pdfjulietaescobares

ENCUENTRO DE DIBUJOS - PROGRAMA RED LOCAL DE APOYOS Y CUIDADOS HUALQUI
ENCUENTRO DE DIBUJOS - PROGRAMA RED LOCAL DE APOYOS Y CUIDADOS HUALQUIENCUENTRO DE DIBUJOS - PROGRAMA RED LOCAL DE APOYOS Y CUIDADOS HUALQUI
ENCUENTRO DE DIBUJOS - PROGRAMA RED LOCAL DE APOYOS Y CUIDADOS HUALQUIDanilo345559

Documentacion de indicios balisticos.pdf
Documentacion de indicios balisticos.pdfDocumentacion de indicios balisticos.pdf
Documentacion de indicios balisticos.pdfntraverso1

Byung Chul han historia de como abarcó la filosofía
Byung Chul han historia de como abarcó la filosofíaByung Chul han historia de como abarcó la filosofía
Byung Chul han historia de como abarcó la filosofíake12345e

Artes Visuales: origen, que son, para que sirven, clasificacion, tipos de tec...
Artes Visuales: origen, que son, para que sirven, clasificacion, tipos de tec...Artes Visuales: origen, que son, para que sirven, clasificacion, tipos de tec...
Artes Visuales: origen, que son, para que sirven, clasificacion, tipos de tec...lizethguadalupemendo


Último (20)

📝5o Repaso matemática Dino primaria ✨.pdf
📝5o Repaso matemática Dino primaria ✨.pdf📝5o Repaso matemática Dino primaria ✨.pdf
📝5o Repaso matemática Dino primaria ✨.pdf

428926353-Conclusiones-Descriptivas-Por-Areas-v-Ciclo.pdf
428926353-Conclusiones-Descriptivas-Por-Areas-v-Ciclo.pdf428926353-Conclusiones-Descriptivas-Por-Areas-v-Ciclo.pdf
428926353-Conclusiones-Descriptivas-Por-Areas-v-Ciclo.pdf

TAREA - LINEA DE TIEMPO DEL INTERNET - ANTONY ASISCLO - CICLO 1 - CONTA-1.pdf
TAREA - LINEA DE TIEMPO DEL INTERNET - ANTONY ASISCLO - CICLO 1 - CONTA-1.pdfTAREA - LINEA DE TIEMPO DEL INTERNET - ANTONY ASISCLO - CICLO 1 - CONTA-1.pdf
TAREA - LINEA DE TIEMPO DEL INTERNET - ANTONY ASISCLO - CICLO 1 - CONTA-1.pdf

Curso de Fotografia digital. Unidad 1. 2024
Curso de Fotografia digital. Unidad 1. 2024Curso de Fotografia digital. Unidad 1. 2024
Curso de Fotografia digital. Unidad 1. 2024

Concepto de Discriminación Cultural.docx
Concepto de Discriminación Cultural.docxConcepto de Discriminación Cultural.docx
Concepto de Discriminación Cultural.docx

La fotografía en accidentes de tránsito.pdf
La fotografía en accidentes de tránsito.pdfLa fotografía en accidentes de tránsito.pdf
La fotografía en accidentes de tránsito.pdf

Modulo_1_Fundamentos_de_la_Criminalistica.pdf
Modulo_1_Fundamentos_de_la_Criminalistica.pdfModulo_1_Fundamentos_de_la_Criminalistica.pdf
Modulo_1_Fundamentos_de_la_Criminalistica.pdf

Convenio para la Ronda Sur de Elche firmado entre Generalitat y Ayuntamiento
Convenio para la Ronda Sur de Elche firmado entre Generalitat y AyuntamientoConvenio para la Ronda Sur de Elche firmado entre Generalitat y Ayuntamiento
Convenio para la Ronda Sur de Elche firmado entre Generalitat y Ayuntamiento

infografia lugares para visitar en Colombia fotografico beige.pdf
infografia lugares para visitar en Colombia fotografico beige.pdfinfografia lugares para visitar en Colombia fotografico beige.pdf
infografia lugares para visitar en Colombia fotografico beige.pdf

SESIÓN 02 - 1° - CONOCIENDO LA MITOLOGÍA ANDINA.docx
SESIÓN 02 - 1° - CONOCIENDO LA MITOLOGÍA ANDINA.docxSESIÓN 02 - 1° - CONOCIENDO LA MITOLOGÍA ANDINA.docx
SESIÓN 02 - 1° - CONOCIENDO LA MITOLOGÍA ANDINA.docx

Presentación Proyecto Creativo Moderno Azul.pptx
Presentación Proyecto Creativo Moderno Azul.pptxPresentación Proyecto Creativo Moderno Azul.pptx
Presentación Proyecto Creativo Moderno Azul.pptx

La fotografia en accidentes de tránsito.
La fotografia en accidentes de tránsito.La fotografia en accidentes de tránsito.
La fotografia en accidentes de tránsito.

TRIPTICO 2024 ANIVERSARIO................
TRIPTICO 2024 ANIVERSARIO................TRIPTICO 2024 ANIVERSARIO................
TRIPTICO 2024 ANIVERSARIO................

esquema con 8 características del gobierno del Gral. Maximiliano Hernández.pdf
esquema con 8 características del gobierno del Gral. Maximiliano Hernández.pdfesquema con 8 características del gobierno del Gral. Maximiliano Hernández.pdf
esquema con 8 características del gobierno del Gral. Maximiliano Hernández.pdf

TODO LO QUE TIENES QUE SABER SOBRE EL MAQUILLAJE
TODO LO QUE TIENES QUE SABER SOBRE EL MAQUILLAJETODO LO QUE TIENES QUE SABER SOBRE EL MAQUILLAJE
TODO LO QUE TIENES QUE SABER SOBRE EL MAQUILLAJE

El rol de las Mujeres en la Música de México.pdf
El rol de las Mujeres en la Música de México.pdfEl rol de las Mujeres en la Música de México.pdf
El rol de las Mujeres en la Música de México.pdf

ENCUENTRO DE DIBUJOS - PROGRAMA RED LOCAL DE APOYOS Y CUIDADOS HUALQUI
ENCUENTRO DE DIBUJOS - PROGRAMA RED LOCAL DE APOYOS Y CUIDADOS HUALQUIENCUENTRO DE DIBUJOS - PROGRAMA RED LOCAL DE APOYOS Y CUIDADOS HUALQUI
ENCUENTRO DE DIBUJOS - PROGRAMA RED LOCAL DE APOYOS Y CUIDADOS HUALQUI

Documentacion de indicios balisticos.pdf
Documentacion de indicios balisticos.pdfDocumentacion de indicios balisticos.pdf
Documentacion de indicios balisticos.pdf

Byung Chul han historia de como abarcó la filosofía
Byung Chul han historia de como abarcó la filosofíaByung Chul han historia de como abarcó la filosofía
Byung Chul han historia de como abarcó la filosofía

Artes Visuales: origen, que son, para que sirven, clasificacion, tipos de tec...
Artes Visuales: origen, que son, para que sirven, clasificacion, tipos de tec...Artes Visuales: origen, que son, para que sirven, clasificacion, tipos de tec...
Artes Visuales: origen, que son, para que sirven, clasificacion, tipos de tec...


Casa tassel

  • 1. CASA TASSEL. ARQUITECTO VICTOR HORTA. BR. JOANA CARRILLO SEVILLA – BR. CINTHYA ALCOCER MENDOZA – BR. GIOVANNA GONZALEZ ARQUITECTURA Y URBANISMO DEL SIGLO XXI
  • 2. VICTOR HORTA • Nacido en 1861, en Gante, Bélgica, se trasladó a París durante la adolescencia, donde estudiaría diseño de interiores. • Es considerado el primero que llevó el estilo art Nouveau a la arquitectura. • En 1893, culminó la Casa Tassel, su primera gran obra, donde incluye motivos florales. Desde entonces tomó gran prestigio. En 1894, culmina el Hotel Solvay, y en 1898, el Hotel van Eetvelde. • Su principal obra fue La maison du Peuple, demolida en 1965. • El art Nouveau terminó con la Primera Guerra Mundial, pero Víctor Horta continuó innovando. • Ejerció la docencia en el período entre 1892 y 1931, siendo Director de la Universidad Libre de Bruselas. • El Art Nouveau, en la figura de Víctor Horta, aportó la ornamentación tan original, abriendo puertas a la arquitectura del siglo XX, apostando a la mayor libertad en la distribución en las plantas de las viviendas. También creó nuevas técnicas constructivas, partiendo de los materiales, como el acero y el cristal.
  • 4. UBICACIÓN Se ubica en la ciudad de Bruselas, sobre la rue Janson, anteriormente llamada Turín.
  • 5. La Casa Tassel es considerada como la primera obra de este movimiento en arquitectura. Revolucionaria tanto en el aspecto artístico como en el técnico, es uno de los monumentos clásicos de la historia de la arquitectura. Producto de una época y de un país, caracterizado por el progreso económico de la burguesía, fuertes tradiciones artesanales y una amplia industrialización. • Es un edificio de vivienda unifamiliar entre medianeras. • Primera casa diseñada sin referencia a estilos históricos y donde la estructura metálica adquiere un significado expresivo. • Es una casa realizada en un terreno estrecho, por lo que para iluminar los espacios, se recurrió a iluminar la escalera principal con un enorme lucernario que conforma un gran patio con luces. ANTECEDENTES
  • 6. Fue encargada por el señor Emile Tassel, profesor de geometría descriptiva en la Universidad de Bruselas y colaborador del estudio de la firma Solvay (para quien luego construiría Horta, el Hotel Solvay entre los años 1895 y 1900). Una vez terminada, el arquitecto trabajó durante algunos años en su mobiliario. También se le hicieron algunos cambios menores (decoración, calefacción). con la intención de devolverle su esplendor original y comenzó la restauración en 1982. En 1956, se dividió en pequeñas unidades de vivienda, transformación hecha en desafío del diseño original. En 1976, el arquitecto Jean Delhaye compró la propiedad En 2000, fue declarado patrimonio mundial por la UNESCO junto a otras tres construcciones del arquitecto.
  • 8. Casa Tassel, rue Paul Emile Janson 6, 1000, Bruselas, Bélgica. Ubicada en una calle perpendicular a la avenida “louise” una de las vialidades con mayor relevancia y prestigio en Brucelas, que va desde el “Palacio de la Justicia” hasta el bosque “De la Cambre”. Cubriendo asi una distacia de 2.7 km, siendo la primera arteria primaria en la ciudad. Palacio de justicia
  • 9. La calle Paul Emile Janson le debe su nombre al político liberal y primer ministro Paul Emile Janson.
  • 10. EXTERIOR FACHADA El exterior del primer piso destaca por sus ventanas separadas por columnas de piedra; El del segundo por una tribuna alta con columnas de hierro y vidrio; El tercero por un balcón con barandilla de hierro, tal y como puede observarse.
  • 11. • Se manifiesta con fuerza este nuevo estilo-código, mas precisamente en la escalera principal, toda su estructura metálica adquiere una doble función, por un lado soportar las cargas y por otro como elemento decorativo con motivos naturales, este diseño natural se repite en las ventanas en los mosaicos de los solados. • Sobre la fachada se destaca el bow-window, el cual referencia a las casas adyacentes, pero este se presenta con un facetado en las superficies vidriadas y una contra curva en la superficie de piedra que lo acerca a un cuerpo ondulado.
  • 12. • La fachada tiene un desarrollo curvilíneo en dos de los tres pisos. En el primer piso hay ventanas separadas por columnatas de piedra. La fachada presenta un diseño de balaustrada poco común.
  • 14. NIVEL 3NIVEL 2 PLANOS CASA TASSEL
  • 15. SIMBOLOGIA Volumen Bow - Window Volumen prisma base Volumen escalera CORTE LONGITUDINALPLANTA PLANTA 1 NIVEL PLANTA 2 NIVEL
  • 16. La disposición de las habitaciones lo ordena la escalera interior, en las tres plantas del edificio La distribución se realiza en dos sectores. El primero, servido por la escalera principal, que relaciona el vestíbulo con los dos grandes ambientes superiores con vistas sobre la calle. Y el segundo, el lado del jardín, servido por una escalera secundaria. Los dos sectores de la casa se relacionan a través de una circulación y un patio que ilumina los ambientes centrales de la planta.
  • 17. • La casa se divide en dos sectores, el frontal intercomunicado por la escalera principal que ventila hacia el frente y el posterior que mira hacia el contra frente intercomunicado por una escalera secundaria. • En el sector posterior se ubica el Estar que tiene un desnivel respecto al vestíbulo, generando un sectorización y dinámica del espacio. PLANOS CASA TASSEL
  • 18. En corte, se produce un quiebre de niveles. El segundo sector del edificio, ubicado en la parte trasera del solar, tiene una cota superior a la del vestíbulo de entrada, de forma que se obtiene una dinámica del espacio interno que contrasta con la superficie estrecha de la parcela.
  • 19. ZONIFICACIÓN Primer nivel 1) Acceso 2) Vestíbulo 3) Guardarropa 4) Estudio 5) Sala 6) Escalera principal que se distribuye a través de la edificación 7) Estar Entrepiso primero y segundo nivel 8) Terraza Segundo nivel 9) Habitación 10) Antecámara 11) Habitación Tercer nivel 12) Sala de trabajo 13) Habitaciones de servicio
  • 20. INTERIORES • Tulipanes con motivos vegetales • La natura en forma de motivos vegetales sembla apoderarse de toda la casa. • La sensualidad de la línea curva se presenta en todo el interior.
  • 21. Empleo del hierro con función sustentable y decorativa. Columnas muy esterilizadas soportan estructura, permitiendo una mayor libertad en la organización de los espacios y dándolos de mayor ligereza. Decoración inspirada en la naturaleza (hojas, flores, etc). Estudiaba la organización de los espacios como un todo armónico y complementando su funcionalidad con su valor estético. Juego armonioso de la luz y el color. Predominio de las formas curvas, ondulantes. Ordenación en torno a una escalera con las habitaciones a un solo lado.
  • 22. Predominio de líneas curvas. El hierro y el cristal se contraponen a la rigidez de la piedra. Concepto de “arte total”, todos los elementos diseñados (mosaicos del suelo, escaleras de madera, barandilla, etc.)
  • 23. ANÀLISIS CONCEPTUAL Línea de coronamiento de cornisas Línea de balcones volúmenes salientes Línea de balcones volúmenes salientes Línea de accesos – Dinteles Es una obra que se mimetiza con su entorno adoptando la misma clase de materiales que se utilizaron en las construcciones vecinas respetando las líneas de coronamiento de cornisas y dinteles, volumétricamente se ve muy proporcionada y simétrica la resto de las viviendas.
  • 24. Simetria existente en la fachada, con lo cual se mimetiza con su entorno
  • 25. ANÀLISIS FORMAL 1 32 Muros preexistentes condicionantes de la forma. Se crea un prisma rectangular entre los muros preexistentes. Se genera, otro prisma rectangular y se coloca en el centro del mismo.
  • 26. 4 5 6 De esta extracción se generan 2 prismas rectangulares de menor tamaño. A uno de ellos se le anexara en una de sus caras, un volumen. De esta forma, quedan los dos volúmenes rectangulares, al cual se le anexa medio cuerpo cilíndrico.
  • 27. Ordenamiento compositivo de la forma La forma también está formada por la grilla estructural que forman las columnas en su interior, esta grilla no evidencia ningún espacio en sí, solo las ordena en su ritmo.
  • 28. ANÀLISIS ESPACIAL Podemos definir la “Estructura espacial” como un espacio central que permitió que los espacios principales reciban luz natural.
  • 29. • La secuencia del recorrido de la Casa Tassel, va variando de acuerdo a los espacios que se encuentren. • Al ingresar, inmediatamente uno se encuentra en un espacio cerrado, de recogimiento. • Al pasar a los primeros cuartos, la altura de estos se duplica, ya que el techo se abre hasta el infinito por la entrada de luz. Además esta idea de apertura, también se enfatiza con la doble altura que surge del entrepiso.
  • 30. La entrada de la luz por ambas fachadas, además del patio interno que genera en las plantas superiores y la gran lucarna que hace de remate a la circulación vertical de la escalera principal, hace dos énfasis, la espacialidad horizontal con los Bow -Windows y la espacialidad vertical con la lucarna.
  • 31. La casa ofrece un inagotable surtido de formas bidimensionales resultado de un estudio minucioso de plantas y flores. Suelos, paredes y techos se cubren de ‘líneas látigo', serpentean, se entrelazan, ondean y ascienden por los montantes del acristalamiento, rodean las patas de los muebles y retornan sobre sí. Su presencia, a veces excesiva, desborda todos los requisitos de la construcción.
  • 32. En el interior se manifiesta visiblemente la nueva tendencia figurativa. Un sentido unitario liga los elementos estructurales a los visuales. La escalera principal es un claro ejemplo, con todo su armazón metálico a la vista. De ella se desgajan molduras curvilíneas de hierro para formar barandillas y motivos decorativos. Estos elementos determinan con su desarrollo sinuoso una definición muy particular del espacio.
  • 33. Formas análogas de los elementos mencionados aparecen trazadas sobre los planos, como el diseño de las vidrieras y de los mosaicos de los pavimentos. De esta manera, la articulación cóncavo-convexa propia del gusto del Art Nouveau está presente tanto en el volumen de la escalera y, por tanto, en el vacío del espacio, como en las líneas que la estructuran y también en los puntos del serpenteante mosaico del suelo.
  • 34.
  • 35. ANÀLISIS TECNO - CONSTRUCTIVO Para columnas y vigas el material utilizado es el hierro para los muros portantes piedra y concreto. Columnas de hierro Muros portantes
  • 36. La estructura es un esqueleto metálico, totalmente visible en el interior, mientras que en la fachada se pone de manifiesto solamente en la parte central acristalada.
  • 37. MATERIALIDAD Por primera vez en una vivienda, se exploran las posibilidades del hierro como material constructivo y ornamental. Pero el estilo y los motivos decorativos no se desarrollan partiendo de la nueva construcción en hierro colado, sino que es ésta la que se adapta al nuevo lenguaje formal que procede de otras fuentes y lo prolonga espacialmente. El uso del hierro como medio estructural y expresivo, se inspiró en las obras de ingeniería de Eiffel que culminaron en 1889 en la Torre Eiffel, y en las teorías e ilustraciones de Viollet-le- Duc en sus Entretiens sur l'architecture de 1872.
