Android y aplicaciones médicas
Este documento describe el desarrollo de aplicaciones móviles para la telemedicina y el monitoreo de pacientes diabéticos. Explica las limitaciones de los dispositivos móviles como recursos limitados y conectividad, y propone el uso de Android debido a su gran base de usuarios. Luego describe una aplicación para el monitoreo de glucosa en sangre que se integra con un glucómetro a través de USB o Bluetooth y almacena los registros en la nube usando Parse. Finalmente, sugiere posibles mejoras como soporte para otros sistem
![[2015] arduino gdg cali](https://cdn.slidesharecdn.com/ss_thumbnails/2015arduinogdgcali-150428092531-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
Android y aplicaciones médicas
- 1. Aplicaciones Móviles eneHealth Adrián Catalán @ykro a@elementalgeeks.com Andrea Lara andrealh@galileo.edu
- 2.
- 3. LIMITACIONES Recursos ● CPU ● Memoria(principal y almacenamiento masivo) ● Batería
- 4. LIMITACIONES Interacción ● Conexión (WiFi,datos, etc) ● Integración seamless con backend ● Smoothly access local or remote ● Fragmentación ○ Tamaños de pantalla y resoluciones
- 5.
- 6. EL USUARIO SABEUSAR UN MÓVIL
- 7.
- 8. ALGUNOS NÚMEROS 1.75 billonesde smartphones en el mundo (eMarketer, 2014) Android tiene 1+ billón de usuarios y 1.5 millones de activaciones diarias Y 52% de market share de smartphones
- 9.
- 10.
- 11.
- 12.
- 13.
- 14. 14 • Según laOMS existen más de 347 millones de personas con diabetes. Y prevé que este número aumente en más de un 50% en los próximos 10 años. • Se cree que existen 150 millones de casos más sin ser registrados.

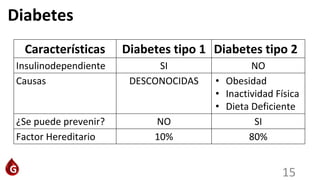

- 15. 15 Diabetes Características Diabetes tipo1 Diabetes tipo 2 Insulinodependiente SI NO Causas DESCONOCIDAS • Obesidad • Inactividad Física • Dieta Deficiente ¿Se puede prevenir? NO SI Factor Hereditario 10% 80%
- 16. 16 Diabetes Características Diabetes tipo1 Diabetes tipo 2 Síntomas • Excreción excesiva de orina • Sed • Pérdida de peso • Trastornos visuales • Cansancio • Mismos síntomas que diabetes tipo 1 pero menos intensos
- 17. 17 Complicaciones de laDiabetes Complicación Consecuencia Cardiovascular • Aumenta riesgo de cardiopatía • Aumenta riesgo de derrame cerebral Neuropatía • Dolor, entumecimiento o debilidad en pies y manos Pie diabético • Aumenta riesgo de desarrollo úlceras en los pies • Amputación Retinopatía diabética • Ceguera Insuficiencia Renal • Muerte
- 18. 18 Tratamiento de laDiabetes • Llevar una dieta balanceada. • Realizar actividad física. • Administración de insulina. • Toma de medicamentos. • Medición periódica de niveles de glucosa.
- 19. 19 Importancia del monitoreoperiódico • Permite conocer la eficacia del plan de tratamiento. • Comprender mejor la diabetes y la manera de optimizar el control de niveles de glucosa. • Reconocer patrones. • Prevenir aparición de niveles altos y bajos de glucosa, para evitar coma diabético

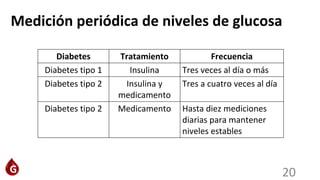

- 20. 20 Diabetes Tratamiento Frecuencia Diabetestipo 1 Insulina Tres veces al día o más Diabetes tipo 2 Insulina y medicamento Tres a cuatro veces al día Diabetes tipo 2 Medicamento Hasta diez mediciones diarias para mantener niveles estables Medición periódica de niveles de glucosa
- 21. 21 Momento Bajo [mg/dL] Normal [mg/dL] Arriba delo normal [mg/dL] Alto [mg/dL] Antes de comida <70 70-130 130-180 180< Después de comida <70 70-120 121-250 250< Niveles de Glucosa
- 22. 22 Aplicación para elmonitoreo de pacientes diabéticos
- 23. 23 Permite: • Obtener mediciónde glucómetro vía conexión USB • Guardar registros. • Crear recordatorios. • Monitorear la actividad física. • Gestión de reportes. • Enviar mensajes de alerta. • Tener diferentes usuarios por lo que más de una persona puede utilizar la aplicación en un mismo dispositivo móvil.
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.
- 30. 30 Almacenamiento de datos •SharedPreferences •Contacto de Emergencia •Contacto de Médico •SQLite
- 31.
- 32. 32 • ID • Tipo •Medición/Cantidad • Hora • Fecha • Unidades Registro • ID • Tipo • Calorías • Distancia • Duración Actividad • ID • Tipo • Hora • Días • Medicamento Recordatorio • ID • Tipo • Nombre Medicamento • ID • Correo • Nombre Usuario
- 33.
- 34.
- 35. 35 Sign In Manejo deUsuario Correo de Usuario Contraseña Usuario Creado
- 36. 36 Log In Manejo deUsuario Correo de Usuario Contraseña Acceso aprobado/Error
- 37.
- 38. 38 ParseObject • ID • Owner •Atributos
- 39. 39 Registro Parse Guardar ParseObject RecordatorioParse Actividades Parse Ajustes Parse Medicamentos Parse saveEventually()
- 40.
- 41. 41 Registro Parse Obtener ParseObject RecordatorioParse Actividades Parse Ajustes Parse Medicamentos Parse Query
- 42.
- 43.
- 44. 44 RunKeeper APP Abrir RunKeeper Creaciónnueva actividad
- 45.
- 46. 46 RunKeeper API Autenticación Obtención deactividades Todas las Actividades JSON
- 47. 47 Json Response:{ “size”: 1, “ítems”:[ { “type”:”Running”, “start_time”:”Tue, 20 May 2014 07:00:00”, “total_distance”: 70, “duration”: 20, “calories”: 50, “source”: “RunKeeper”, “entry_mode”: “API”, “has_map”: “true”, “uri”: ”activities/1” } ] }
- 48.
- 49.
- 50. 50 Glucómetro OneTouch •Glucómetro •Protocolo deComunicación
- 51.
- 52. 52 Banda reactiva Counter Electrode WorkingElectrode Reference Electrode Tiempo de estabilización de 5s hasta 30s
- 53. 53 Modelo de labanda reactiva Z1 Z2 CE WE RE CE RE WE + Vz2 -
- 54.
- 55. 55 Algoritmo de obtenciónde la medición
- 56. 56 COMANDO ACK RESPUESTA AL COMANDO ACK Comunicacióncon glucómetro
- 57. 57 Protocolo de Comunicación Startof message indicator Length Byte Control Byte Data Portion End of message indicator Cyclic Redundancy Check STX Size of packet Link control information Application data ETX CRClow CRChigh STX: es el byte que indica el inicio del mensaje. Representación 0x02 Length Byte: este byte contiene el número de bytes que contiene el mensaje Link Control Byte: este byte contiene la información de ACK y desconexión Data Portion: esta porción contiene los datos. EXT: es el byte que indica el fin del mensaje. Representación 0x03 Cyclic Redundancy Chek : CRC-16
- 58. 58 Control Byte Bit 7Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Unused Unused Unused Unused Disconnect Acknowledge E S Disconnect: indica si se desea que el envío de datos termine Acknowledge: se utiliza para confirmar la recepción de los datos Expected Received y Send: estos bits se utilizan para mantener el orden en el envío de paquetes y para poder identificar reintentos
- 59. Comando de Desconexión STXLen Link ETX CRClow CRChigh 0x02 0x06 0x08 0x03 0xC2 0x62 Envío del APP: Desconexión STX Len Link ETX CRClow CRChigh 0x02 0x06 0x0C 0x03 0x06 0xAE Respuesta glucómetro: Acknowledge Data Link Bit 7 Bit 6 Bit 5 Bit 4 Disconnect ACK E S 0 0 0 0 1 0 0 0 Data Link Bit 7 Bit 6 Bit 5 Bit 4 Disconnect ACK E S 0 0 0 0 1 1 0 0
- 60. 60 STX Len LinkCM1 CM2 Record 1 ETX CRClow CRChigh 0x02 0x0A 0x03 0x05 0x1F 0x00,0x00 0x03 0x4B 0x5F Envío del App: Obtención primer registro STX Len Link ETX CRClow CRChigh 0x02 0x06 0x05 0x03 0x9E 0x14 Respuesta del glucómetro: Acknowledge Comando obtención primer registro Data Link Bit 7 Bit 6 Bit 5 Bit 4 Disconnect ACK E S 0 0 0 0 0 0 1 1 Data Link Bit 7 Bit 6 Bit 5 Bit 4 Disconnect ACK E S 0 0 0 0 0 1 0 1

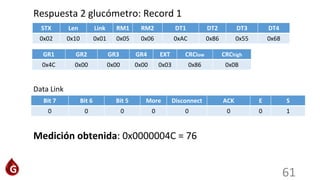

- 61. 61 STX Len LinkRM1 RM2 DT1 DT2 DT3 DT4 0x02 0x10 0x01 0x05 0x06 0xAC 0x86 0x55 0x68 Respuesta 2 glucómetro: Record 1 GR1 GR2 GR3 GR4 EXT CRClow CRChigh 0x4C 0x00 0x00 0x00 0x03 0x86 0x0B Medición obtenida: 0x0000004C = 76 Bit 7 Bit 6 Bit 5 More Disconnect ACK E S 0 0 0 0 0 0 0 1 Data Link
- 62. 62 STX Len LinkETX CRClow CRChigh 0x02 0x06 0x04 0x03 0xAF 0x27 Respuesta del App: Acknowledge Bit 7 Bit 6 Bit 5 More Disconnect ACK E S 0 0 0 0 0 1 0 0 Data Link
- 63. 63 Obtención protocolo decomunicación USB
- 64.
- 65. 65 Datos de OneTouch Software
- 66. 66 USB Envío de datosa glucómetro
- 67.
- 68.
- 69. 69 Datos de OneTouch Software
- 70. 70 Demostración Aplicación para elmonitoreo de pacientes diabéticos
- 71. 71 Trabajos futuros • OtrosSistemas Operativos • IOS, Windows Phone. • Glucómetros: • Agregar más glucómetros • Agregar Wearables • Monitoreo de actividad física o ritmo cardíaco • Página web: • Visualización de registros. • Permisos para agregar data a médicos. • Con los datos recolectados: • Realizar estudios.
- 72. MÁS QUE TELÉFONOY TABLET
- 73.
- 74.
- 76. Google Fit Recolección dedatos de salud/ejercicio Análisis de datos de salud/ejercicio Integración con wearables, sensores y otras apps
- 77.

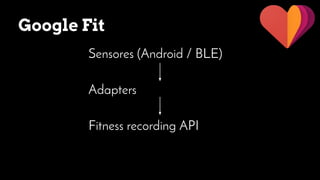

- 78. Google Fit Sensores (Android/ BLE) Adapters Fitness recording API
- 80.
- 81.
- 82. #androidwear Vida real Tomar elteléfono Perderse en el teléfono
- 83. #androidwear Más conectado conla gente alrededor tuyo y con ellos que no están contigo ahora Vida real Tomar el teléfono Perderse en el teléfono
- 84.
- 85.
- 86.
- 87.
- 88.
- 89. tú le hablasal wearable #androidwear
- 90.
- 91.
- 92.
- 93.
- 94.
- 95.
- 96.
- 97.
- 98.
- 99. Cero o pocainteracción #androidwear
- 100.
- 101.
- 102.
- 103.
- 104.
- 105.
- 106.
- 107.
- 108.
- 109. Aplicaciones Móviles enTelemedicina Adrián Catalán @ykro a@elementalgeeks.com Andrea Lara andrealh@galileo.edu
