Angie proyecto aguas blancas (1)

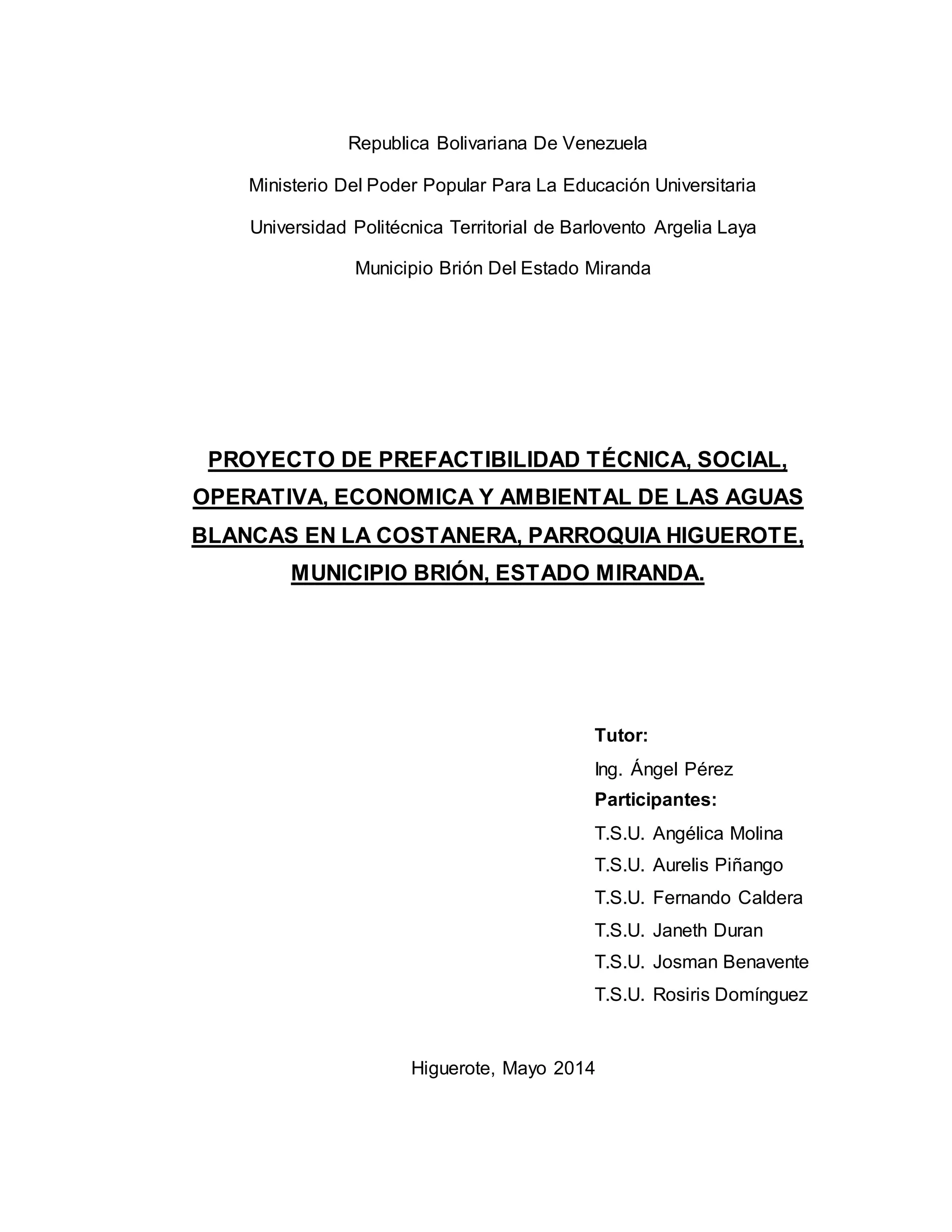

Republica Bolivariana De Venezuela
Ministerio Del Poder Popular Para La Educación Universitaria
Universidad Politécnica Territorial de Barlovento Argelia Laya
Municipio Brión Del Estado Miranda
PROYECTO DE PREFACTIBILIDAD TÉCNICA, SOCIAL,
OPERATIVA, ECONOMICA Y AMBIENTAL DE LAS AGUAS
BLANCAS EN LA COSTANERA, PARROQUIA HIGUEROTE,
MUNICIPIO BRIÓN, ESTADO MIRANDA.
Tutor:
Ing. Ángel Pérez
Participantes:
T.S.U. Angélica Molina
T.S.U. Aurelis Piñango
T.S.U. Fernando Caldera
T.S.U. Janeth Duran
T.S.U. Josman Benavente
T.S.U. Rosiris Domínguez
Higuerote, Mayo 2014

2

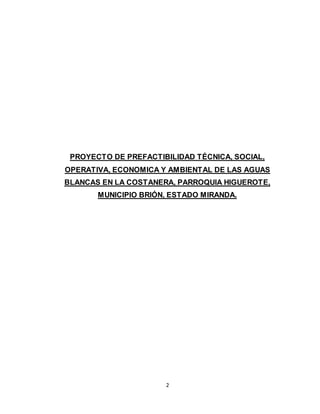

PROYECTO DE PREFACTIBILIDAD TÉCNICA, SOCIAL,
OPERATIVA, ECONOMICA Y AMBIENTAL DE LAS AGUAS
BLANCAS EN LA COSTANERA, PARROQUIA HIGUEROTE,
MUNICIPIO BRIÓN, ESTADO MIRANDA.

3

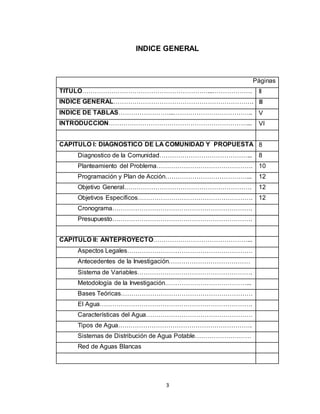

INDICE GENERAL
Páginas
TITULO……………………………………………………...………………. II
INDICE GENERAL…………………………………………………………. III
INDICE DE TABLAS……………………...……………………………….. V
INTRODUCCION…………………………………………………………... VI
CAPITULO I: DIAGNOSTICO DE LA COMUNIDAD Y PROPUESTA 8
Diagnostico de la Comunidad……………………………………... 8
Planteamiento del Problema………………………………………. 10

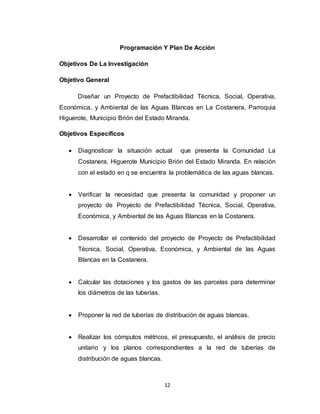

Programación y Plan de Acción…………………………………... 12
Objetivo General……………………………………………………. 12
Objetivos Específicos………………………………………………. 12

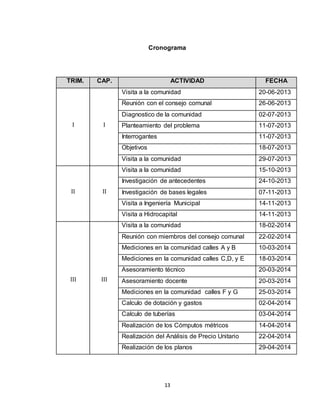

Cronograma………………………………………………………….
Presupuesto………………………………………………………….
CAPITULO II: ANTEPROYECTO………………………………………...
Aspectos Legales……………………………………………………
Antecedentes de la Investigación…………………………………
Sistema de Variables……………………………………………….
Metodología de la Investigación…………………………………...
Bases Teóricas………………………………………………………
El Agua……………………………………………………………….
Características del Agua……………………………………………

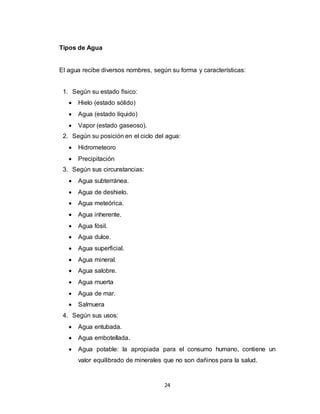

Tipos de Agua……………………………………………………….

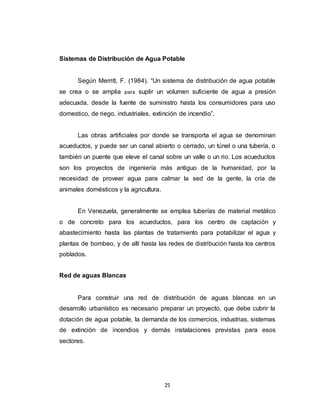

Sistemas de Distribución de Agua Potable………………………
Red de Aguas Blancas

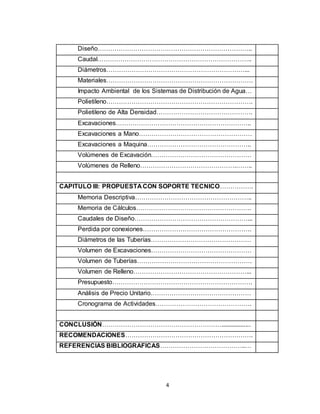

4
Diseño………………………………………………………………..
Caudal………………………………………………………………..
Diámetros…………………………………………………………...
Materiales…………………………………………………………….
Impacto Ambiental de los Sistemas de Distribución de Agua…
Polietileno…………………………………………………………….
Polietileno de Alta Densidad……………………………………….

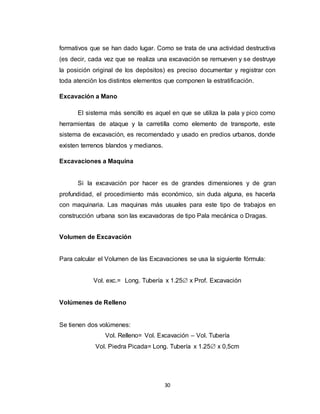

Excavaciones………………………………………………………..
Excavaciones a Mano………………………………………………
Excavaciones a Maquina…………………………………………..
Volúmenes de Excavación…………………………………………
Volúmenes de Relleno……………………………………….……..

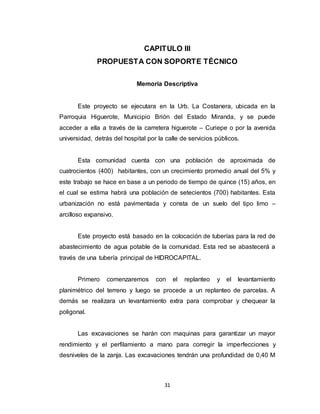

CAPITULO III: PROPUESTA CON SOPORTE TECNICO…………….
Memoria Descriptiva………………………………………………..
Memoria de Cálculos……………………………………………….

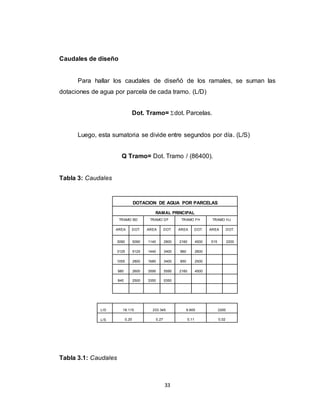

Caudales de Diseño………………………………………………...
Perdida por conexiones…………………………………………….
Diámetros de las Tuberías…………………………………………
Volumen de Excavaciones…………………………………………

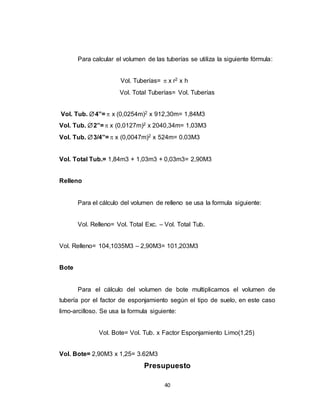

Volumen de Tuberías……………………………………………….
Volumen de Relleno………………………………………………...

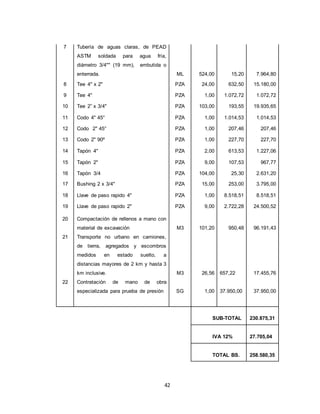

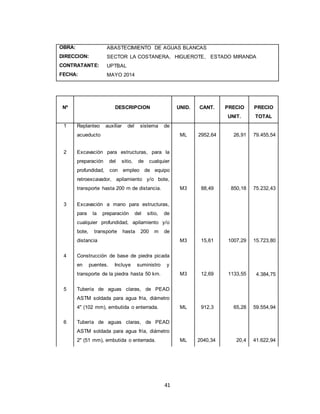

Presupuesto………………………………………………………….

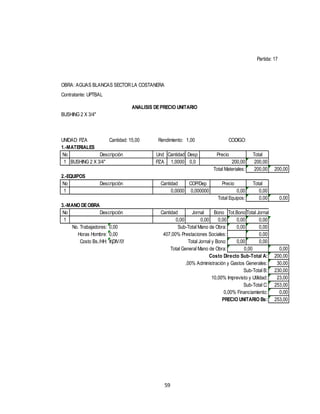

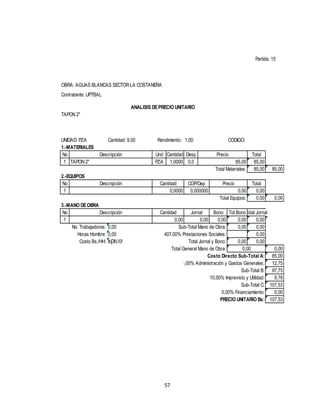

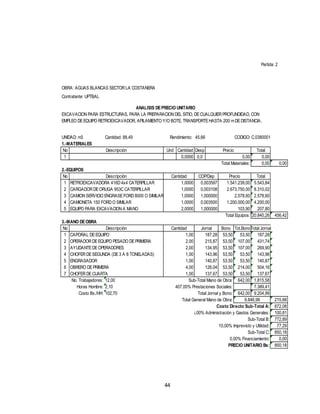

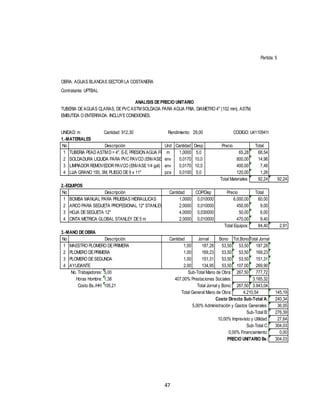

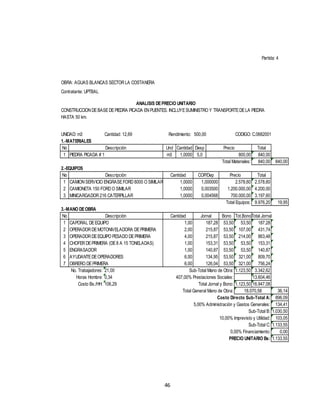

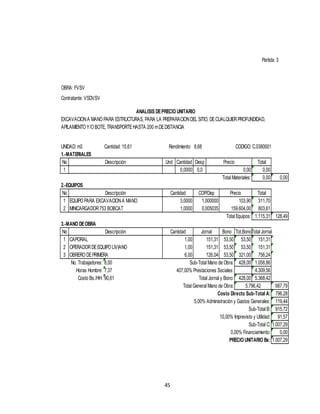

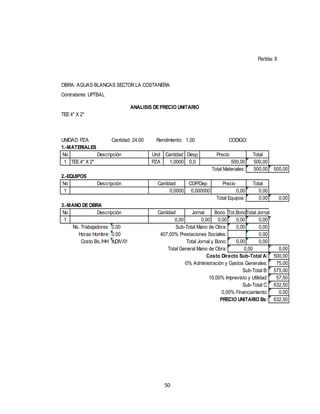

Análisis de Precio Unitario…………………………………………

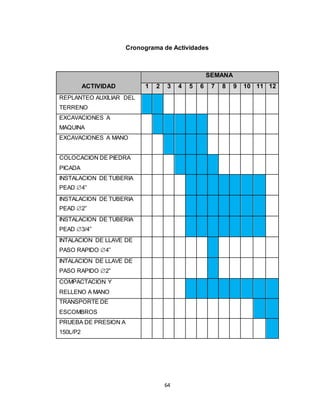

Cronograma de Actividades……………………………………….

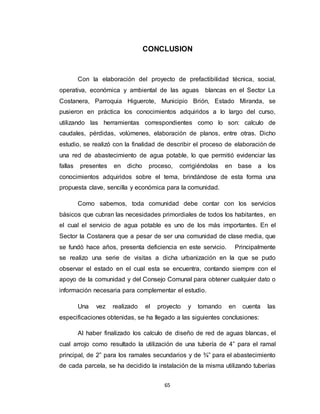

CONCLUSIÓN…………………………………………………..................
RECOMENDACIONES…………………………………………………….

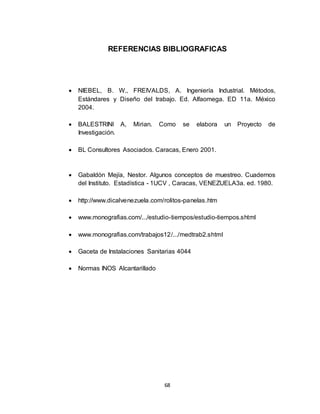

REFERENCIAS BIBLIOGRAFICAS…………………………………..…

5
INDICE DE TABLAS
Paginas

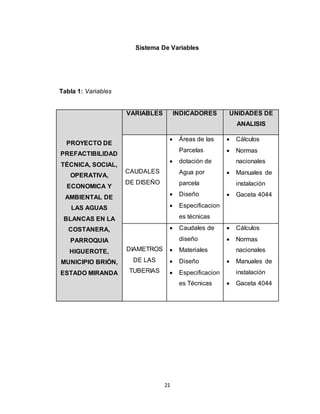

Tabla 1: Variables

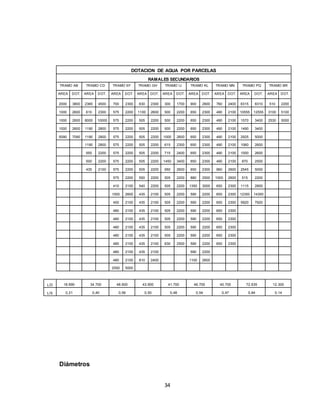

Tabla 2: Dotación de Agua por Parcelas
Tabla 3: Caudales
Tabla 3.1: Caudales

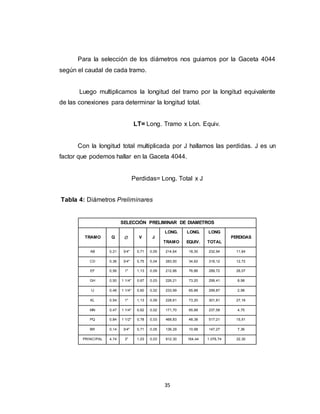

Tabla 4: Diámetros Preliminares

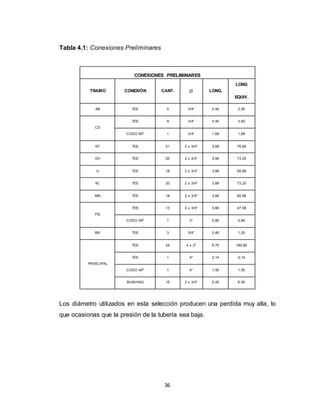

Tabla 4.1: Conexiones Preliminares

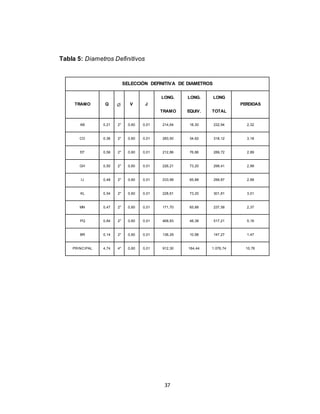

Tabla 5:Diametros Definitivos

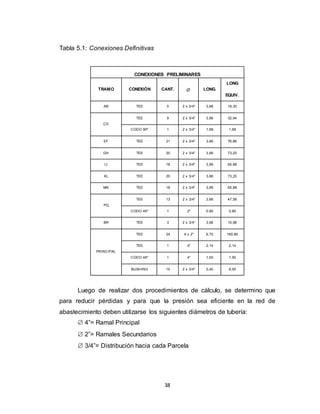

Tabla 5.1: Conexiones Definitivas

6

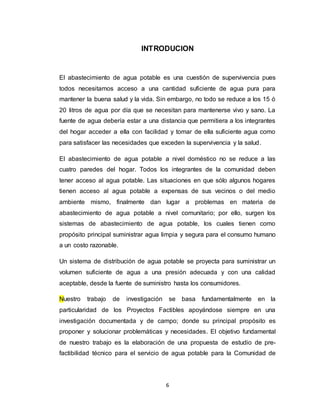

INTRODUCION
El abastecimiento de agua potable es una cuestión de supervivencia pues
todos necesitamos acceso a una cantidad suficiente de agua pura para
mantener la buena salud y la vida. Sin embargo, no todo se reduce a los 15 ó
20 litros de agua por día que se necesitan para mantenerse vivo y sano. La
fuente de agua debería estar a una distancia que permitiera a los integrantes
del hogar acceder a ella con facilidad y tomar de ella suficiente agua como
para satisfacer las necesidades que exceden la supervivencia y la salud.
El abastecimiento de agua potable a nivel doméstico no se reduce a las
cuatro paredes del hogar. Todos los integrantes de la comunidad deben
tener acceso al agua potable. Las situaciones en que sólo algunos hogares
tienen acceso al agua potable a expensas de sus vecinos o del medio
ambiente mismo, finalmente dan lugar a problemas en materia de
abastecimiento de agua potable a nivel comunitario; por ello, surgen los
sistemas de abastecimiento de agua potable, los cuales tienen como
propósito principal suministrar agua limpia y segura para el consumo humano
a un costo razonable.
Un sistema de distribución de agua potable se proyecta para suministrar un
volumen suficiente de agua a una presión adecuada y con una calidad
aceptable, desde la fuente de suministro hasta los consumidores.
Nuestro trabajo de investigación se basa fundamentalmente en la
particularidad de los Proyectos Factibles apoyándose siempre en una
investigación documentada y de campo; donde su principal propósito es
proponer y solucionar problemáticas y necesidades. El objetivo fundamental
de nuestro trabajo es la elaboración de una propuesta de estudio de pre-
factibilidad técnico para el servicio de agua potable para la Comunidad de

7

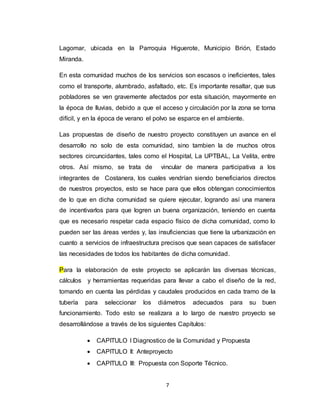

Lagomar, ubicada en la Parroquia Higuerote, Municipio Brión, Estado
Miranda.
En esta comunidad muchos de los servicios son escasos o ineficientes, tales
como el transporte, alumbrado, asfaltado, etc. Es importante resaltar, que sus
pobladores se ven gravemente afectados por esta situación, mayormente en
la época de lluvias, debido a que el acceso y circulación por la zona se torna
difícil, y en la época de verano el polvo se esparce en el ambiente.
Las propuestas de diseño de nuestro proyecto constituyen un avance en el
desarrollo no solo de esta comunidad, sino tambien la de muchos otros
sectores circuncidantes, tales como el Hospital, La UPTBAL, La Velita, entre
otros. Así mismo, se trata de vincular de manera participativa a los
integrantes de Costanera, los cuales vendrían siendo beneficiarios directos
de nuestros proyectos, esto se hace para que ellos obtengan conocimientos
de lo que en dicha comunidad se quiere ejecutar, logrando así una manera
de incentivarlos para que logren un buena organización, teniendo en cuenta
que es necesario respetar cada espacio físico de dicha comunidad, como lo
pueden ser las áreas verdes y, las insuficiencias que tiene la urbanización en
cuanto a servicios de infraestructura precisos que sean capaces de satisfacer
las necesidades de todos los habitantes de dicha comunidad.
Para la elaboración de este proyecto se aplicarán las diversas técnicas,
cálculos y herramientas requeridas para llevar a cabo el diseño de la red,
tomando en cuenta las pérdidas y caudales producidos en cada tramo de la
tubería para seleccionar los diámetros adecuados para su buen
funcionamiento. Todo esto se realizara a lo largo de nuestro proyecto se
desarrollándose a través de los siguientes Capítulos:
 CAPITULO I Diagnostico de la Comunidad y Propuesta
 CAPITULO II: Anteproyecto
 CAPITULO III: Propuesta con Soporte Técnico.

8

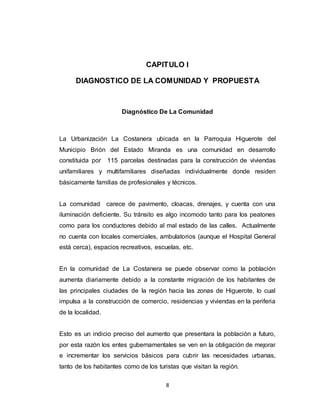

CAPITULO I
DIAGNOSTICO DE LA COMUNIDAD Y PROPUESTA
Diagnóstico De La Comunidad
La Urbanización La Costanera ubicada en la Parroquia Higuerote del
Municipio Brión del Estado Miranda es una comunidad en desarrollo
constituida por 115 parcelas destinadas para la construcción de viviendas
unifamiliares y multifamiliares diseñadas individualmente donde residen
básicamente familias de profesionales y técnicos.
La comunidad carece de pavimento, cloacas, drenajes, y cuenta con una
iluminación deficiente. Su tránsito es algo incomodo tanto para los peatones
como para los conductores debido al mal estado de las calles. Actualmente
no cuenta con locales comerciales, ambulatorios (aunque el Hospital General
está cerca), espacios recreativos, escuelas, etc.
En la comunidad de La Costanera se puede observar como la población
aumenta diariamente debido a la constante migración de los habitantes de
las principales ciudades de la región hacia las zonas de Higuerote, lo cual
impulsa a la construcción de comercio, residencias y viviendas en la periferia
de la localidad.
Esto es un indicio preciso del aumento que presentara la población a futuro,
por esta razón los entes gubernamentales se ven en la obligación de mejorar
e incrementar los servicios básicos para cubrir las necesidades urbanas,
tanto de los habitantes como de los turistas que visitan la región.

9

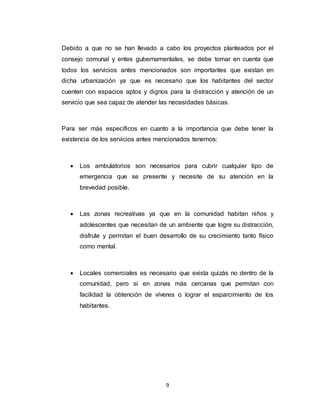

Debido a que no se han llevado a cabo los proyectos planteados por el
consejo comunal y entes gubernamentales, se debe tomar en cuenta que
todos los servicios antes mencionados son importantes que existan en
dicha urbanización ya que es necesario que los habitantes del sector
cuenten con espacios aptos y dignos para la distracción y atención de un
servicio que sea capaz de atender las necesidades básicas.
Para ser más específicos en cuanto a la importancia que debe tener la
existencia de los servicios antes mencionados tenemos:
 Los ambulatorios son necesarios para cubrir cualquier tipo de
emergencia que se presente y necesite de su atención en la
brevedad posible.
 Las zonas recreativas ya que en la comunidad habitan niños y
adolescentes que necesitan de un ambiente que logre su distracción,
disfrute y permitan el buen desarrollo de su crecimiento tanto físico
como mental.
 Locales comerciales es necesario que exista quizás no dentro de la
comunidad, pero si en zonas más cercanas que permitan con
facilidad la obtención de víveres o lograr el esparcimiento de los
habitantes.

10

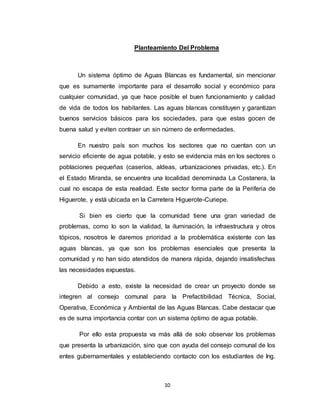

Planteamiento Del Problema
Un sistema óptimo de Aguas Blancas es fundamental, sin mencionar
que es sumamente importante para el desarrollo social y económico para
cualquier comunidad, ya que hace posible el buen funcionamiento y calidad
de vida de todos los habitantes. Las aguas blancas constituyen y garantizan
buenos servicios básicos para los sociedades, para que estas gocen de
buena salud y eviten contraer un sin número de enfermedades.
En nuestro país son muchos los sectores que no cuentan con un
servicio eficiente de agua potable, y esto se evidencia más en los sectores o
poblaciones pequeñas (caseríos, aldeas, urbanizaciones privadas, etc.). En
el Estado Miranda, se encuentra una localidad denominada La Costanera, la
cual no escapa de esta realidad. Este sector forma parte de la Periferia de
Higuerote, y está ubicada en la Carretera Higuerote-Curiepe.
Si bien es cierto que la comunidad tiene una gran variedad de
problemas, como lo son la vialidad, la iluminación, la infraestructura y otros
tópicos, nosotros le daremos prioridad a la problemática existente con las
aguas blancas, ya que son los problemas esenciales que presenta la
comunidad y no han sido atendidos de manera rápida, dejando insatisfechas
las necesidades expuestas.
Debido a esto, existe la necesidad de crear un proyecto donde se
integren al consejo comunal para la Prefactibilidad Técnica, Social,
Operativa, Económica y Ambiental de las Aguas Blancas. Cabe destacar que
es de suma importancia contar con un sistema óptimo de agua potable.
Por ello esta propuesta va más allá de solo observar los problemas
que presenta la urbanización, sino que con ayuda del consejo comunal de los
entes gubernamentales y estableciendo contacto con los estudiantes de Ing.

11

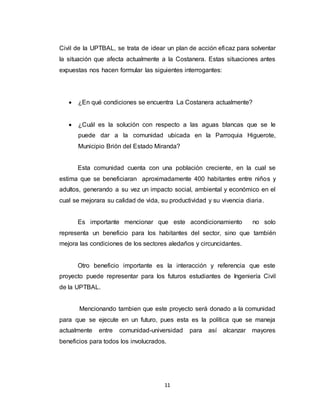

Civil de la UPTBAL, se trata de idear un plan de acción eficaz para solventar
la situación que afecta actualmente a la Costanera. Estas situaciones antes
expuestas nos hacen formular las siguientes interrogantes:
 ¿En qué condiciones se encuentra La Costanera actualmente?
 ¿Cuál es la solución con respecto a las aguas blancas que se le
puede dar a la comunidad ubicada en la Parroquia Higuerote,
Municipio Brión del Estado Miranda?
Esta comunidad cuenta con una población creciente, en la cual se
estima que se beneficiaran aproximadamente 400 habitantes entre niños y
adultos, generando a su vez un impacto social, ambiental y económico en el
cual se mejorara su calidad de vida, su productividad y su vivencia diaria.
Es importante mencionar que este acondicionamiento no solo
representa un beneficio para los habitantes del sector, sino que también
mejora las condiciones de los sectores aledaños y circuncidantes.
Otro beneficio importante es la interacción y referencia que este
proyecto puede representar para los futuros estudiantes de Ingeniería Civil
de la UPTBAL.
Mencionando tambien que este proyecto será donado a la comunidad
para que se ejecute en un futuro, pues esta es la política que se maneja
actualmente entre comunidad-universidad para así alcanzar mayores
beneficios para todos los involucrados.

12
Programación Y Plan De Acción
Objetivos De La Investigación
Objetivo General
Diseñar un Proyecto de Prefactibilidad Técnica, Social, Operativa,
Económica, y Ambiental de las Aguas Blancas en La Costanera, Parroquia
Higuerote, Municipio Brión del Estado Miranda.
Objetivos Específicos
 Diagnosticar la situación actual que presenta la Comunidad La
Costanera, Higuerote Municipio Brión del Estado Miranda. En relación
con el estado en q se encuentra la problemática de las aguas blancas.
 Verificar la necesidad que presenta la comunidad y proponer un
proyecto de Proyecto de Prefactibilidad Técnica, Social, Operativa,
Económica, y Ambiental de las Aguas Blancas en la Costanera.
 Desarrollar el contenido del proyecto de Proyecto de Prefactibilidad
Técnica, Social, Operativa, Económica, y Ambiental de las Aguas
Blancas en la Costanera.
 Calcular las dotaciones y los gastos de las parcelas para determinar
los diámetros de las tuberías.
 Proponer la red de tuberías de distribución de aguas blancas.
 Realizar los cómputos métricos, el presupuesto, el análisis de precio
unitario y los planos correspondientes a la red de tuberías de
distribución de aguas blancas.

13
Cronograma
TRIM. CAP. ACTIVIDAD FECHA
I I
Visita a la comunidad 20-06-2013
Reunión con el consejo comunal 26-06-2013
Diagnostico de la comunidad 02-07-2013
Planteamiento del problema 11-07-2013
Interrogantes 11-07-2013
Objetivos 18-07-2013
II II
Investigación de antecedentes 24-10-2013
Investigación de bases legales 07-11-2013
Visita a Ingeniería Municipal 14-11-2013
Visita a Hidrocapital 14-11-2013
III III
Reunión con miembros del consejo comunal 22-02-2014
Mediciones en la comunidad calles A y B 10-03-2014
Mediciones en la comunidad calles C,D, y E 18-03-2014
Asesoramiento técnico 20-03-2014
Asesoramiento docente 20-03-2014
Mediciones en la comunidad calles F y G 25-03-2014
Calculo de dotación y gastos 02-04-2014
Calculo de tuberías 03-04-2014
Realización de los Cómputos métricos 14-04-2014
Realización del Análisis de Precio Unitario 22-04-2014
Realización de los planos 29-04-2014

14
Presupuesto de Elaboración del Proyecto
DESCRIPCION CANT.
PRECIO
UNIT
PRECIO
TOTAL
Asesoramiento Técnico 01 450,00 450,00
Herramientas (Cinta métrica) 01
Fotocopias Carta u oficio 200 3,00 600,00
Fotocopias de planos 03 80,00 240,00
Impresiones 6,00
Internet 26 8,00 208,00
Ploteo de Planos
Transcripciones 02 20,00 40,00
Encuadernaciones 03 80,00 240,00
Pasajes 84 6,00 504,00
Agua Mineral 14 20,00 280,00
Refresco 12 45,00 540,00
Refrigerios para la comunidad 02 300,00 600,00
TOTAL

15
CAPITULO II
ANTEPROYECTO
Aspectos Legales Y Gestión Pública
Las leyes mencionadas y sus artículos, son los que tienen efecto o
están vinculados con la idea fundamental del presente proyecto:
La Constitución Nacional en el Capitulo V referente a los
Derechos Sociales y de la Familia:
Art. 83.- “Todas las personas tienen derecho a la protección de la
salud, así como el deber de participar activamente en su promoción y
defensa y en cumplir con las medidas sanitarias y de saneamiento que
establezca la ley, de conformidad con los tratados y convenios notificados
con la Republica”.
“Todos los ciudadanos tienen derecho a la salud y de participar a la
prevención y defensa de saneamiento para que se cumpla con las medidas
sanitarias”.
La Constitución Nacional en el Capitulo IX de los Derechos
Ambientales señala:
Art. 127.- “Es un derecho y un deber proteger y mantener el ambiente
en beneficio de sí mismo y el mundo futuro. Toda persona tiene derecho
individual y colectivamente a disfrutar de una vida y un ambiente seguro,
sano y ecológicamente en equilibrio.”
“Es una obligación del Estado y, con la activa participación de la
sociedad garantizar que las poblaciones se desenvuelvan en un ambiente
libre de contaminación en donde el aire, agua, suelos, las costas, el clima la

16
capa de ozono para futuras generaciones sean especialmente protegidas en
conformidad con la Ley”.
La Ley de Aguas señala en sus Disposiciones Generales que:
Art. 3.- “La gestión integral de las aguas comprende, entre otras, el
conjunto de actividades de índole técnica, científica, económica, financiera,
institucional, gerencial, jurídica y operativa, dirigidas a la conservación y
aprovechamiento del agua en beneficio colectivo, considerando las aguas en
todas sus formas y los ecosistemas naturales asociados, las cuencas
hidrográficas que las contienen, los actores e intereses de los usuarios o
usuarias, los diferentes niveles territoriales de gobierno y la política
ambiental, de ordenación del territorio y de desarrollo socioeconómico del
país.”
Art. 4.- “La gestión integral de las aguas tiene como principales
objetivos:
1. Garantizar la conservación, con énfasis en la protección,
aprovechamiento sustentable y recuperación de las aguas tanto superficiales
como subterráneas, a fin de satisfacer las necesidades humanas, ecológicas
y la demanda generada por los procesos productivos del país.
2. Prevenir y controlar los posibles efectos negativos de las aguas
sobre la población y sus bienes.”
Art. 5.- “Los principios que rigen la gestión integral de las aguas se
enmarcan en el reconocimiento y ratificación de la soberanía plena que
ejerce la República sobre las aguas y son:
1. El acceso al agua es un derecho humano fundamental.
2. El agua es insustituible para la vida, el bienestar humano, el
desarrollo social y económico, constituyendo un recurso fundamental para la

17
erradicación de la pobreza y debe ser manejada respetando la unidad del
ciclo hidrológico.
3. El agua es un bien social. El Estado garantizará el acceso al agua a
todas las comunidades urbanas, rurales e indígenas, según sus
requerimientos.
4. La gestión integral del agua tiene como unidad territorial básica la
cuenca hidrográfica.
5. La gestión integral del agua debe efectuarse en forma participativa.
6. El uso y aprovechamiento de las aguas debe ser eficiente,
equitativo, óptimo y sostenible.
7. Los usuarios o usuarias de las aguas contribuirán solidariamente
con la conservación de la cuenca, para garantizar en el tiempo la cantidad y
calidad de las aguas.
8. Es una obligación fundamental del Estado, con la activa
participación de la sociedad, garantizar la conservación de las fuentes de
aguas, tanto superficiales como subterráneas.
9. En garantía de la soberanía y la seguridad nacional no podrá
otorgarse el aprovechamiento del agua en ningún momento ni lagar, en
cualquiera de sus fuentes, a empresas extranjeros que no tengan domicilio
legal en el país.
10. Las aguas por ser bienes del dominio público no podrán formar
parte del dominio privado de ninguna persona natural o jurídica.
11. La conservación del agua, en cualquiera de sus fuentes y estados
físicos, prevalecerá sobre cualquier otro interés de carácter económico o
social.
12. Las aguas, por ser parte del patrimonio natural y soberanía de los
pueblos, representa un instrumento para la paz entre las naciones.”
Art. 6.- Son bienes del dominio público de la Nación:

18
1. Todas las aguas del territorio nacional, sean continentales, marinas
e insulares, superficiales y subterráneas.
2. Todas las áreas comprendidas dentro de una franja de ochenta
metros (80mts.) a ambas márgenes de los ríos no navegables o intermitentes
y cien metros (l00mts.) a ambas márgenes de los ríos navegables, medidos a
partir del borde del área ocupada por las crecidas, correspondientes a un
periodo de retomo de dos coma treinta y tres (2.33) años.
Quedan a salvo, en los términos que establece esta Ley, los derechos
adquiridos por los particulares con anterioridad a la entrada en vigencia de la
misma.
La Ley de Agua expresa en su Título II de la Conservación y
Aprovechamiento Sustentable de las Aguas Capítulo I que:
Art. 10.- “La conservación y aprovechamiento sustentable de las
aguas tiene por objeto garantizar su protección, uso y recuperación,
respetando el ciclo hidrológico, de conformidad con lo establecido en la
Constitución de la República Bolivariana de Venezuela, en esta Ley y en las
demás normas que las desarrollen.”
Art. 13.- “Los generadores de efluentes líquidos deben adoptar las
medidas necesarias para minimizar la cantidad y mejorar la calidad de sus
descargas, de conformidad con las disposiciones establecidas de esta Ley y
demás normativas que la desarrolle.”

19
Antecedentes De La Investigación
Luego de revisar una lista de Trabajos de Grado, Post Grados y
Proyectos de Facultades de Ingeniería en diversas Universidades del país,
se encontraron varios títulos relacionados con esta investigación, a
continuación se resumen:
López, R. (2009) realizo una investigación titulada: Diseño del Sistema
de Abastecimiento de Agua Potable para las Comunidades Santa Fe Y
Capachal, Píritu, Estado Anzoátegui. En este trabajo se diseñó el sistema de
abastecimiento de agua potable de las comunidades de Santa Fe y
Capachal. Para tal diseño se realizaron cálculos de hidráulica,
estableciéndose como parámetro fijo el número de habitantes a los cuales se
les prestará el servicio, determinándose el caudal aproximado que requieren
esas comunidades, y así, poder satisfacer las necesidades domésticas de
esas poblaciones.
Briñez, L., León, L. (1992) realizaron una investigación llamada
Evaluación de la Problemática Sanitaria de algunos Barrios de Maracaibo. La
misma trata sobre el estudio del estado de los servicios sanitarios,
específicamente las redes de cloacas, acueductos y aguas blancas de cuatro
barrios del Oeste de la ciudad de Maracaibo en 1.992, y al final se aportan
varias alternativas de solución para mejorar las condiciones existentes.
El Ing. Aguirre, A., presento un trabajo especial de grado titulado:
Manual para Consolidar los Servicios Públicos del Área Civil en Barrios
Populares. El objetivo general dar este trabajo es el de generar un manual,
que sirve para consolidar los servicios públicos del área civil de los barrios
populares de las ciudades. Este manual considera los procedimientos más

20
actualizados y mejoran el rendimiento de los trabajos, el empleo de los
materiales de alta durabilidad, los controles de calidad apropiado para
consolidar los servicios públicos de cloacas, drenajes, aguas blancas, red de
gas y vialidad en los barrios populares.
Córdova, J., Corzo, J., González, R. (1992), efectuaron una
investigación llamada: Evaluación del sistema de abastecimiento de agua del
barrio Santa Rosa de Maracaibo. Tuvo como propósito evaluar el servicio de
abastecimiento de aguas blancas del INOS en dicha comunidad, a través del
análisis de ensayos a muestras y estudios, los cuales arrojaron resultados
que soportaron la emisión de varias alternativas para el almacenamiento y
reemplazo de la red de distribución del acueducto.
Estas investigaciones aportaron algunos datos para la elaboración de
los conceptos básicos y consideraciones técnicas-administrativas para la
evaluación, planificación, especificaciones, y aseguramiento de la calidad en
las obras civiles relacionadas con los servicios públicos.

21
Sistema De Variables
Tabla 1: Variables
PROYECTO DE
PREFACTIBILIDAD
TÉCNICA, SOCIAL,
OPERATIVA,
ECONOMICA Y
AMBIENTAL DE
LAS AGUAS
BLANCAS EN LA
COSTANERA,
PARROQUIA
HIGUEROTE,
MUNICIPIO BRIÓN,
ESTADO MIRANDA
VARIABLES INDICADORES UNIDADES DE
ANALISIS
CAUDALES
DE DISEÑO
 Áreas de las
Parcelas
 dotación de
Agua por
parcela
 Diseño
 Especificacion
es técnicas
 Cálculos
 Normas
nacionales
 Manuales de
instalación
 Gaceta 4044
DIAMETROS
DE LAS
TUBERIAS
 Caudales de
diseño
 Materiales
 Diseño
 Especificacion
es Técnicas
 Cálculos
 Normas
nacionales
 Manuales de
instalación
 Gaceta 4044

22
Metodología de la Investigación
Este trabajo es un estudio del tipo Proyecto Factible, que según
Balestrini, M. (1997), lo define como una proposición sustentada en un
Modelo Operativo Factible, orientado a resolver un problema planteado o
satisfacer necesidades en el campo de interés nacional.
Los proyectos factibles se deben elaborar respondiendo a una
necesidad específica, ofreciendo soluciones de manera metodológica.
Es así que el proyecto factible consistirá en la investigación, elaboración y
desarrollo de una propuesta de un modelo operativo viable para solucionar
problemas, requerimientos o necesidades de organización o grupos sociales;
puede referirse a la formulación de políticas, programas, tecnologías,
métodos o procesos.
Este trabajo estará basado en una investigación documental lo cual
consiste en un análisis de la información descrita sobre determinado tema,
con el propósito de establecer relaciones, diferencias, etapas, posturas o
estado actual respecto al tema. En este caso en particular se exploro
material ya elaborado, de tipo secundario, tales como normas de
construcción, especificaciones técnicas, procedimientos de trabajo. En
contrapartida, la dificultad que se puede llegar a teneres que si la fuentes han
recogido el material primario de forma defectuosa, ya sea por error,
subjetividad o mala intención, todo el trabajo se apoya sobre bases falsas,
lográndose su traslado y amplificación. Siempre habrá una duda sobre la
calidad del material secundario, pero para reducir el margen de incertidumbre
y trabajar con completa seguridad es conveniente asegurarse de las
condiciones concretas como se obtienen los datos, estudiar con profundidad
cada información y emplear varias fuentes distintas para cotejarlas.

23
Bases Teóricas
El Agua
Es una sustancia cuya molécula está formada por dos átomos de
hidrógeno y uno de oxígeno (H2O). Es esencial para la supervivencia de
todas las formas conocidas de vida.
En su uso más común, con agua nos referimos a la sustancia en su
estado líquido, pero, puede hallarse en forma sólida (hielo), y en forma
gaseosa que llamamos vapor. El agua cubre el 71% de la superficie terrestre.
En nuestro planeta, se localiza principalmente en los océanos donde se
concentra el 96,5% del agua total, los glaciares y casquetes polares tiene el
1,74%, los depósitos subterráneos (acuíferos), los permafrost y los glaciares
continentales suponen el 1,72% y el restante 0,04% se reparte en orden
decreciente entre lagos, la humedad del suelo, atmósfera, embalses, ríos y
seres vivos.
El agua potable es esencial para todas las formas de vida, incluida la
humana. El acceso al agua potable se ha incrementado sustancialmente
durante las últimas décadas en la práctica totalidad de la superficie terrestre.
Características del Agua
 Es incoloro, sin sabor, sin olor.
 Es buen conductor de la electricidad.
 Es buen disolvente.
 No tiene forma y adquiere la forma del Recipiente.
 Se presenta en tres estados naturales sólido, líquido y gaseoso.

24
Tipos de Agua
El agua recibe diversos nombres, según su forma y características:
1. Según su estado físico:
 Hielo (estado sólido)
 Agua (estado líquido)
 Vapor (estado gaseoso).
2. Según su posición en el ciclo del agua:
 Hidrometeoro
 Precipitación
3. Según sus circunstancias:
 Agua subterránea.
 Agua de deshielo.
 Agua meteórica.
 Agua inherente.
 Agua fósil.
 Agua dulce.
 Agua superficial.
 Agua mineral.
 Agua salobre.
 Agua muerta
 Agua de mar.
 Salmuera
4. Según sus usos:
 Agua entubada.
 Agua embotellada.
 Agua potable: la apropiada para el consumo humano, contiene un
valor equilibrado de minerales que no son dañinos para la salud.

25
Sistemas de Distribución de Agua Potable
Según Merritt, F. (1984). “Un sistema de distribución de agua potable
se crea o se amplia para suplir un volumen suficiente de agua a presión
adecuada, desde la fuente de suministro hasta los consumidores para uso
domestico, de riego, industriales, extinción de incendio”.
Las obras artificiales por donde se transporta el agua se denominan
acueductos, y puede ser un canal abierto o cerrado, un túnel o una tubería, o
también un puente que eleve el canal sobre un valle o un rio. Los acueductos
son los proyectos de ingeniería más antiguo de la humanidad, por la
necesidad de proveer agua para calmar la sed de la gente, la cría de
animales domésticos y la agricultura.
En Venezuela, generalmente se emplea tuberías de material metálico
o de concreto para los acueductos, para los centro de captación y
abastecimiento hasta las plantas de tratamiento para potabilizar el agua y
plantas de bombeo, y de allí hasta las redes de distribución hasta los centros
poblados.
Red de aguas Blancas
Para construir una red de distribución de aguas blancas en un
desarrollo urbanístico es necesario preparar un proyecto, que debe cubrir la
dotación de agua potable, la demanda de los comercios, industrias, sistemas
de extinción de incendios y demás instalaciones previstas para esos
sectores.

26
Luego de verificar la capacidad para incorporar al acueducto la nueva
red de distribución se debe aprobar el proyecto, y se le informa al promotor
del mismo los detalles sobre la presión de trabajo, tipo y diámetro de tubería
y el sitio de conexión más adecuado.
Diseño:
Según la Gaceta Oficial de la Republica de Venezuela de la Fecha 08-
09-1988 (Vigente), el Ministerio de Sanidad y Desarrollo Urbano establece
como dotación de agua potable para proyectos urbanísticos destinadas a
viviendas unifamiliares la siguiente tabla:
Tabla 2: Dotación de Agua por Área de Parcela
Área total de parcela (M2) Dotación de Agua (L/D)
Hasta 200 1500
De 201 a 300 1700
De 301 a 400 1900
De 401 a 500 2100
De 501 a 600 2200
De 601 a 700 2300
De 701 a 800 2400
De 801 a 900 2500
De 901 a 1000 2600
Mayores de 3000 5000 más 100 litros día
por cada 100m2 adicional de
superficie

27
Estas dotaciones incluyen el consumo para uso domestico y el
correspondiente para riego de jardines y áreas verdes de las parcelas.
En base al levantamiento planimetrico del terreno donde se va
construir la red de aguas blancas, se determina el numero de inmuebles a
servir y las dotaciones individuales, con esta información de obtiene el
consumo total en unidad lt/dia.
Caudal
Donde el consumo del acueducto por tramo es:
Qtramo= Sumatoria de Dotación de Agua de Parcelas
86400
Diámetros
Para el diseño de los diámetros de la red de distribución se debe
selecciones el tipo de tubería para conocer el dato de rugosidad de las
paredes internas.
Materiales
Para la conducción de aguas blancas se emplean tuberías. Existen las
siguientes alternativas:
Tuberías rígidas: policloruro de Vinilo (PVC), acero al carbono,
polietileno de alta densidad PEAD (para diámetros mayores de 125mm),
hierro fundido y galvanizado, asbesto-cemento.

28
Tuberías Flexibles: cobre, polietileno de alta densidad PEAD (En rollos
para diámetros igual o menor de 125mm).
Impacto Ambiental De Un Sistema De Distribución De Agua Potable
Los proyectos de agua potable incluyen los siguientes elementos: la
construcción, expansión o rehabilitación de represas y reservorios, pozos y
estructuras receptoras, tuberías principales de transmisión y estaciones de
bombeo, obras de tratamiento y sistemas de distribución; las provisiones
para la operación y mantenimiento de cualquiera de las instalaciones arriba
mencionadas; el establecimiento o fortalecimiento de las funciones de
colocación de medidores, facturación y colección de pagos; y el
fortalecimiento administrativo global de la empresa de agua potable.
Si bien un sistema de abastecimiento de agua potable tiene sin lugar a
dudas un impacto sumamente positivo en la salud y el bienestar de muchas
personas, la construcción de sus diversos componentes acarrea,
potencialmente, algunos problemas.
Polietileno (PE)
Es uno de los plásticos más comunes debido a su bajo precio y
simplicidad en su fabricación, lo que genera una producción mundial de
aproximadamente 60 millones de toneladas anuales alrededor del mundo.
Es químicamente inerte. Se obtiene de la polimerización del etileno. Este
polímero puede ser producido por diferentes reacciones de polimerización y
cada uno de estos mecanismos de reacción produce un tipo diferente de
polietileno.

29
Polietileno de Alta Densidad (P.E.A.D.
Es un polímero termoplástico conformado por unidades repetitivas
de etileno. Este material se utiliza, entre otras cosas, para la elaboración de
envases plásticos desechables. El polietileno de alta densidad es
un polímero que se caracteriza por:
 Excelente resistencia térmica y química.
 Muy buena resistencia al impacto.
 Es sólido, incoloro, translúcido, casi opaco.
 Muy buena procesabilidad, es decir, se puede procesar por los
métodos de conformados empleados para los termoplásticos, como
inyección y extrusión.
 Es flexible, aún a bajas temperaturas.
 Es tenaz.
 Es más rígido que el polietileno de baja densidad.
 Presenta dificultades para imprimir, pintar o pegar sobre él.
 Es muy ligero.
 Su densidad es igual o menor a 0.952 g/cm3.
 No es atacado por los ácidos, resistente al agua a 100 ºC y a la
mayoría de los disolventes ordinarios.
Excavación
Consiste en remover los depósitos en el orden inverso a cómo se han
ido formando. Por este motivo es preciso comprender los límites y la
naturaleza de los depósitos que configuran la estratificación y los procesos

30
formativos que se han dado lugar. Como se trata de una actividad destructiva
(es decir, cada vez que se realiza una excavación se remueven y se destruye
la posición original de los depósitos) es preciso documentar y registrar con
toda atención los distintos elementos que componen la estratificación.
Excavación a Mano
El sistema más sencillo es aquel en que se utiliza la pala y pico como
herramientas de ataque y la carretilla como elemento de transporte, este
sistema de excavación, es recomendado y usado en predios urbanos, donde
existen terrenos blandos y medianos.
Excavaciones a Maquina
Si la excavación por hacer es de grandes dimensiones y de gran
profundidad, el procedimiento más económico, sin duda alguna, es hacerla
con maquinaria. Las maquinas más usuales para este tipo de trabajos en
construcción urbana son las excavadoras de tipo Pala mecánica o Dragas.
Volumen de Excavación
Para calcular el Volumen de las Excavaciones se usa la siguiente fórmula:
Vol. exc.= Long. Tubería x 1.25 x Prof. Excavación
Volúmenes de Relleno
Se tienen dos volúmenes:
Vol. Relleno= Vol. Excavación – Vol. Tubería
Vol. Piedra Picada= Long. Tubería x 1.25 x 0,5cm

31
CAPITULO III
PROPUESTA CON SOPORTE TÉCNICO
Memoria Descriptiva
Este proyecto se ejecutara en la Urb. La Costanera, ubicada en la
Parroquia Higuerote, Municipio Brión del Estado Miranda, y se puede
acceder a ella a través de la carretera higuerote – Curiepe o por la avenida
universidad, detrás del hospital por la calle de servicios públicos.
Esta comunidad cuenta con una población de aproximada de
cuatrocientos (400) habitantes, con un crecimiento promedio anual del 5% y
este trabajo se hace en base a un periodo de tiempo de quince (15) años, en
el cual se estima habrá una población de setecientos (700) habitantes. Esta
urbanización no está pavimentada y consta de un suelo del tipo limo –
arcilloso expansivo.
Este proyecto está basado en la colocación de tuberías para la red de
abastecimiento de agua potable de la comunidad. Esta red se abastecerá a
través de una tubería principal de HIDROCAPITAL.
Primero comenzaremos con el replanteo y el levantamiento
planimétrico del terreno y luego se procede a un replanteo de parcelas. A
demás se realizara un levantamiento extra para comprobar y chequear la
poligonal.
Las excavaciones se harán con maquinas para garantizar un mayor
rendimiento y el perfilamiento a mano para corregir la imperfecciones y
desniveles de la zanja. Las excavaciones tendrán una profundidad de 0,40 M

32
y un ancho de 1,25Ø y en los puntos para las llaves de control serán de
0,60M x 0,60M x 0,70M.
Como base de apoyo para la tubería se usara piedra picada a un
espesor de 0,05M en toda su extensión.
Se colocaran tuberías de polietileno de alta densidad (PEAD) de Ø=4”
(150 L/P2) en el ramal principal, se utilizara una tubería de (PEAD) de Ø=2”
(150 L/P2) en los ramales secundarios y tubería de (PEAD) de Ø=3/4” para la
distribución hacia las parcelas. Todas las conexiones serán acordes al tipo
de tubería.
Al comienzo de cada ramal se colocara una llave de control para
mantenimiento. Los puntos de incorporación se dejaran cubiertos con
tapones ciegos.
Para el relleno se utilizara el material proveniente de las excavaciones.
El sobrante será retirado y transportado al sitio de bote seleccionado por la
inspección o autoridad competente.
Al finalizar se llevara a cabo una prueba de presión de tuberías de
150 L/P2.
Memoria de Cálculo

33
Caudales de diseño
Para hallar los caudales de diseñó de los ramales, se suman las
dotaciones de agua por parcela de cada tramo. (L/D)
Dot. Tramo= dot. Parcelas.
Luego, esta sumatoria se divide entre segundos por día. (L/S)
Q Tramo= Dot. Tramo / (86400).
Tabla 3: Caudales
DOTACION DE AGUA POR PARCELAS
RAMAL PRINCIPAL
TRAMO BD TRAMO DF TRAMO FH TRAMO HJ
AREA DOT. AREA DOT. AREA DOT. AREA DOT.
3090 5090 1140 2800 2160 4500 515 2200
3125 5125 1440 3400 960 2600
1055 2800 1680 3400 850 2500
980 2600 3595 5595 2160 4500
840 2500 3350 5350
L/D 18.115 233.345 9.600 2200
L/S 0,20 0,27 0,11 0,02
Tabla 3.1: Caudales

34
DOTACION DE AGUA POR PARCELAS
RAMALES SECUNDARIOS
TRAMO AB TRAMO CD TRAMO EF TRAMO GH TRAMO IJ TRAMO KL TRAMO MN TRAMO PQ TRAMO BR
AREA DOT. AREA DOT. AREA DOT. AREA DOT. AREA DOT. AREA DOT. AREA DOT. AREA DOT. AREA DOT.
2000 3800 2365 4500 700 2300 630 2300 300 1700 900 2600 760 2400 6315 8310 510 2200
1000 2600 610 2300 575 2200 1100 2600 500 2200 650 2300 490 2100 10555 12555 3100 5100
1000 2600 8000 10000 575 2200 505 2200 500 2200 650 2300 490 2100 1570 3400 2530 5000
1000 2600 1190 2800 575 2200 505 2200 500 2200 650 2300 490 2100 1490 3400
5090 7090 1190 2800 575 2200 505 2200 1000 2600 650 2300 490 2100 2925 5000
1190 2800 575 2200 505 2200 615 2300 650 2300 490 2100 1060 2600
555 2200 575 2200 505 2200 715 2400 650 2300 490 2100 1000 2600
500 2200 575 2200 505 2200 1450 3400 650 2300 490 2100 870 2500
435 2100 575 2200 505 2200 950 2600 650 2300 960 2600 2545 5000
575 2200 550 2200 505 2200 880 2500 1000 2600 515 2200
410 2100 540 2200 505 2200 1350 3000 650 2300 1115 2800
1000 2600 435 2100 505 2200 590 2200 650 2300 12350 14350
400 2100 435 2100 505 2200 590 2200 650 2300 5920 7920
480 2100 435 2100 505 2200 590 2200 650 2300
480 2100 435 2100 505 2200 590 2200 650 2300
480 2100 435 2100 505 2200 590 2200 650 2300
480 2100 435 2100 505 2200 590 2200 650 2300
480 2100 435 2100 830 2500 590 2200 650 2300
480 2100 435 2100 590 2200
480 2100 810 2400 1100 2600
2550 5000
L/D 18.690 34.700 48.600 43.900 41.700 46.700 40.700 72.635 12.300
L/S 0,21 0,40 0,56 0,50 0,48 0,54 0,47 0,84 0,14
Diámetros

35
Para la selección de los diámetros nos guiamos por la Gaceta 4044
según el caudal de cada tramo.
Luego multiplicamos la longitud del tramo por la longitud equivalente
de las conexiones para determinar la longitud total.
LT= Long. Tramo x Lon. Equiv.
Con la longitud total multiplicada por J hallamos las perdidas. J es un
factor que podemos hallar en la Gaceta 4044.
Perdidas= Long. Total x J
Tabla 4: Diámetros Preliminares
SELECCIÓN PRELIMINAR DE DIAMETROS
TRAMO Q   V J
LONG. LONG. LONG
PERDIDAS
TRAMO EQUIV. TOTAL
AB 0,21 3/4" 0,71 0,05 214,64 18,30 232,94 11,64
CD 0,36 3/4" 0,75 0,04 283,50 34,62 318,12 12,72
EF 0,56 1" 1,13 0,09 212,86 76,86 289,72 26,07
GH 0,50 1 1/4" 0,67 0,03 226,21 73,20 299,41 8,98
IJ 0,48 1 1/4" 0,60 0,02 233,99 65,88 299,87 2,98
KL 0,54 1" 1,13 0,09 228,61 73,20 301,81 27,16
MN 0,47 1 1/4" 0,62 0,02 171,70 65,88 237,58 4,75
PQ 0,84 1 1/2" 0,78 0,03 468,83 48,38 517,21 15,51
BR 0,14 3/4" 0,71 0,05 136,29 10,98 147,27 7,36
PRINCIPAL 4,74 3" 1,03 0,03 912,30 164,44 1.076,74 32,30

36
Tabla 4.1: Conexiones Preliminares
CONEXIONES PRELIMINARES
TRAMO CONEXIÓN CANT.   LONG.
LONG
EQUIV.
AB TEE 5 3/4" 0,40 2,00
CD
TEE 9 3/4" 0,40 3,60
CODO 90º 1 3/4" 1,68 1,68
EF TEE 21 2 x 3/4" 3,66 76,86
GH TEE 20 2 x 3/4" 3,66 73,20
IJ TEE 18 2 x 3/4" 3,66 65,88
KL TEE 20 2 x 3/4" 3,66 73,20
MN TEE 18 2 x 3/4" 3,66 65,88
PQ
TEE 13 2 x 3/4" 3,66 47,58
CODO 45º 1 2" 0,80 0,80
BR TEE 3 3/4" 0,40 1,20
PRINCIPAL
TEE 24 4 x 2" 6,70 160,80
TEE 1 4" 2,14 2,14
CODO 45º 1 4" 1,50 1,50
BUSHING 15 2 x 3/4" 0,40 6,00
Los diámetro utilizados en esta selección producen una perdida muy alta, lo
que ocasionas que la presión de la tubería sea baja.

37
Tabla 5: Diametros Definitivos
SELECCIÓN DEFINITIVA DE DIAMETROS
TRAMO Q   V J
LONG. LONG. LONG
PERDIDAS
TRAMO EQUIV. TOTAL
AB 0,21 2" 0,60 0,01 214,64 18,30 232,94 2,32
CD 0,36 2" 0,60 0,01 283,50 34,62 318,12 3,18
EF 0,56 2" 0,60 0,01 212,86 76,86 289,72 2,89
GH 0,50 2" 0,60 0,01 226,21 73,20 299,41 2,99
IJ 0,48 2" 0,60 0,01 233,99 65,88 299,87 2,99
KL 0,54 2" 0,60 0,01 228,61 73,20 301,81 3,01
MN 0,47 2" 0,60 0,01 171,70 65,88 237,58 2,37
PQ 0,84 2" 0,60 0,01 468,83 48,38 517,21 5,16
BR 0,14 2" 0,60 0,01 136,29 10,98 147,27 1,47
PRINCIPAL 4,74 4" 0,60 0,01 912,30 164,44 1.076,74 10,76

38
Tabla 5.1: Conexiones Definitivas
CONEXIONES PRELIMINARES
TRAMO CONEXIÓN CANT.   LONG.
LONG
EQUIV.
AB TEE 5 2 x 3/4" 3,66 18,30
CD
TEE 9 2 x 3/4" 3,66 32,94
CODO 90º 1 2 x 3/4" 1,68 1,68
EF TEE 21 2 x 3/4" 3,66 76,86
GH TEE 20 2 x 3/4" 3,66 73,20
IJ TEE 18 2 x 3/4" 3,66 65,88
KL TEE 20 2 x 3/4" 3,66 73,20
MN TEE 18 2 x 3/4" 3,66 65,88
PQ
TEE 13 2 x 3/4" 3,66 47,58
CODO 45º 1 2" 0,80 0,80
BR TEE 3 2 x 3/4" 3,66 10,98
PRINCIPAL
TEE 24 4 x 2" 6,70 160,80
TEE 1 4" 2,14 2,14
CODO 45º 1 4" 1,50 1,50
BUSHING 15 2 x 3/4" 0,40 6,00
Luego de realizar dos procedimientos de cálculo, se determino que
para reducir pérdidas y para que la presión sea eficiente en la red de
abastecimiento deben utilizarse los siguientes diámetros de tubería:
 4”= Ramal Principal
 2”= Ramales Secundarios
 3/4”= Distribución hacia cada Parcela

39
Excavaciones
Luego de determinar el diámetro de las tuberías se procede a las
excavaciones. Para determinar el volumen de las excavaciones tenemos
que:
Vol. Exc. = Long. Tubería x 1.25 x Profundidad
Vol. Total=  vol. exc.
Vol. Exc. 4”= 912.30m x (1,25*0,10m) x 0,40m= 45,615M3
Vol. Exc. 2”= 2040,34m x (1,25* 0,05m) x 0,40m= 51.0085M3
Vol. Exc. 3/4”= 524m x (1.25 *0,019m) x 0,40m= 4.96M3
Vol. Total Exc. = 45,61m3 + 51,0085m3 + 4,96m3= 104,1035M3
Piedra Picada
Para determinar la cantidad de piedra picada a utilizar, se multiplica el
diámetro de la tubería por la altura del rellano de piedra por la longitud de la
tubería. Según la fórmula:
Vol. Piedra= Tub. x h x Long. Tub.
Vol. TOTAL Piedra=  Vol. Piedra
Vol. Piedra 4”= 0.125m x 0,05m x 912,30m= 5,70M3
Vol. Piedra 2”= 0.0625m x 0,05m x 2040,34m= 6,37M3
Vol. Piedra 3/4”= 0.0237m x 0,05m x 524m= 0,62M3
Vol. Total Piedra= 5,70M3 + 6,37m3 + 0,62m3= 12,69m3
Tuberías

40
Para calcular el volumen de las tuberías se utiliza la siguiente fórmula:
Vol. Tuberías=  x r2 x h
Vol. Total Tuberías= Vol. Tuberías
Vol. Tub. 4”=  x (0,0254m)2 x 912,30m= 1,84M3
Vol. Tub. 2”=  x (0,0127m)2 x 2040,34m= 1,03M3
Vol. Tub. 3/4”=  x (0,0047m)2 x 524m= 0.03M3
Vol. Total Tub.= 1,84m3 + 1,03m3 + 0,03m3= 2,90M3
Relleno
Para el cálculo del volumen de relleno se usa la formula siguiente:
Vol. Relleno= Vol. Total Exc. – Vol. Total Tub.
Vol. Relleno= 104,1035M3 – 2,90M3= 101,203M3
Bote
Para el cálculo del volumen de bote multiplicamos el volumen de
tubería por el factor de esponjamiento según el tipo de suelo, en este caso
limo-arcilloso. Se usa la formula siguiente:
Vol. Bote= Vol. Tub. x Factor Esponjamiento Limo(1,25)
Vol. Bote= 2,90M3 x 1,25= 3.62M3
Presupuesto

41
OBRA: ABASTECIMIENTO DE AGUAS BLANCAS
DIRECCION: SECTOR LA COSTANERA, HIGUEROTE, ESTADO MIRANDA
CONTRATANTE: UPTBAL
FECHA: MAYO 2014
Nº DESCRIPCION UNID. CANT. PRECIO
UNIT.
PRECIO
TOTAL
1 Replanteo auxiliar del sistema de
acueducto ML 2952,64 26,91 79.455,54
2 Excavación para estructuras, para la
preparación del sitio, de cualquier
profundidad, con empleo de equipo
retroexcavador, apilamiento y/o bote,
transporte hasta 200 m de distancia. M3 88,49 850,18 75.232,43
3 Excavación a mano para estructuras,
para la preparación del sitio, de
cualquier profundidad, apilamiento y/o
bote, transporte hasta 200 m de
distancia M3 15,61 1007,29 15.723,80
4 Construcción de base de piedra picada
en puentes. Incluye suministro y
transporte de la piedra hasta 50 km. M3 12,69 1133,55 4.384,75
5 Tubería de aguas claras, de PEAD
ASTM soldada para agua fría, diámetro
4" (102 mm), embutida o enterrada. ML 912,3 65,28 59.554,94
ASTM soldada para agua fría, diámetro
2" (51 mm), embutida o enterrada. ML 2040,34 20,4 41.622,94

42
ASTM soldada para agua fría,
diámetro 3/4"" (19 mm), embutida o
enterrada. ML 524,00 15,20 7.964,80
8 Tee 4" x 2" PZA 24,00 632,50 15.180,00
9 Tee 4" PZA 1,00 1.072,72 1.072,72
10 Tee 2” x 3/4" PZA 103,00 193,55 19.935,65
11 Codo 4" 45° PZA 1,00 1.014,53 1.014,53
12 Codo 2" 45° PZA 1,00 207,46 207,46
13 Codo 2" 90º PZA 1,00 227,70 227,70
14 Tapón 4" PZA 2,00 613,53 1.227,06
15 Tapón 2" PZA 9,00 107,53 967,77
16 Tapón 3/4 PZA 104,00 25,30 2.631,20
17 Bushing 2 x 3/4" PZA 15,00 253,00 3.795,00
18 Llave de paso rapido 4" PZA 1,00 8.518,51 8.518,51
19 Llave de paso rapido 2" PZA 9,00 2.722,28 24.500,52
20 Compactación de rellenos a mano con
material de excavación M3 101,20 950,48 96.191,43
21 Transporte no urbano en camiones,
de tierra, agregados y escombros
medidos en estado suelto, a
distancias mayores de 2 km y hasta 3
km inclusive. M3 26,56 657,22 17.455,76
22 Contratación de mano de obra
especializada para prueba de presión SG 1,00 37.950,00 37.950,00
SUB-TOTAL 230.875,31
IVA 12% 27.705,04
TOTAL BS. 258.580,35

43
Análisis de Precios Unitarios
Cantidad: 2.952,64
No Und Cantidad Desp Total
1 kgf 0,0250 10,0 0,36
2 m3 0,0004 0,0 0,64
3 saco 0,1000 5,0 5,57
6,57 6,57
No Total
1 147,10
2 4.200,00
4.347,10 6,21
No Bono Tot.BonoTotal Jornal
1 53,50 53,50 172,71 1,00
2 53,50 107,00 273,52 2,00
3 53,50 214,00 504,16 4,00
4 53,50 53,50 137,67 1,00
8,00 428,00 1.088,06
0,09 4.428,40
94,33 428,00 5.516,46
8,49
21,27
3,19
24,46
2,45
26,91
0,00
26,91
Descripción Precio
Partida: 1
OBRA: AGUAS BLANCAS SECTORLA COSTANERA
Contratante: UPTBAL
ANALISIS DEPRECIO UNITARIO
REPLANTEO AUXILIARDEL SISTEMA DEACUEDUCTO.
UNIDAD: m Rendimiento: 700,00 CODIGO: U012140002
1.-MATERIALES
CABILLA ESTRIADA Nº 4, D= 1/2" Fy = 4200 kgf/cm2 (0.994 kgf/m) 13,00
CONCRETO DEFc 100 kgf/cm2 A LOS 28 DIAS 1.597,56
CAL ENPOLVO (SACO DE8 kgf) 53,00
Total Materiales:
2.-EQUIPOS
Descripción Cantidad COP/Dep Precio
147,10
CAMIONETA 150 FORDO SIMILAR 1,0000 0,003500 1.200.000,00
TOPOGRAFO 1,00 172,71
EQUIPO DETOPOGRAFIA DECAMPO 1,0000 1,000000
Total Equipos:
3.-MANO DEOBRA
Descripción Cantidad Jornal
AYUDANTEDETOPOGRAFO 2,00 136,76
OBRERO DEPRIMERA 4,00 126,04
15,00% Administración y Gastos Generales:
CHOFERDECUARTA 1,00 137,67
No. Trabajadores: Sub-Total Mano de Obra:
Horas Hombre: 407,00% Prestaciones Sociales:
Costo Bs./HH: Total Jornal y Bono:
Total General Mano de Obra: 5.944,46
Costo Directo Sub-Total A:
Sub-Total B:
10,00% Imprevisto y Utilidad:
Sub-Total C:
0,00% Financiamiento:
PRECIO UNITARIO Bs:

44
Cantidad: 88,49
1 0,0000 0,0 0,00
0,00 0,00
No Total
1 5.543,84
2 8.310,02
3 2.578,60
4 4.200,00
5 207,80
20.840,26 456,42
1 53,50 53,50 187,28 1,00
2 53,50 107,00 431,74 2,00
3 53,50 107,00 269,90 2,00
4 53,50 53,50 143,96 1,00
5 53,50 53,50 140,87 1,00
6 53,50 214,00 504,16 4,00
7 53,50 53,50 137,67 1,00
12,00 642,00 1.815,58
2,10 7.389,41
102,70 642,00 9.204,99
215,66
672,08
100,81
772,89
77,29
850,18
0,00
850,18
Descripción Precio
Partida: 2
OBRA: AGUAS BLANCAS SECTOR LA COSTANERA
Contratante: UPTBAL
EXCAVACION PARA ESTRUCTURAS, PARA LA PREPARACION DEL SITIO, DECUALQUIER PROFUNDIDAD, CON
EMPLEO DEEQUIPO RETROEXCAVADOR, APILAMIENTO Y/O BOTE, TRANSPORTEHASTA 200 mDEDISTANCIA.
UNIDAD: m3 Rendimiento: 45,66 CODIGO: C.038000103
1.-MATERIALES
0,00
Total Materiales:
2.-EQUIPOS
RETROEXCAVADORA 416D 4x4 CATERPILLAR 1,0000 0,003597 1.541.239,00
CARGADOR DEORUGA 953C CATERPILLAR 1,0000 0,003108 2.673.750,00
3.-MANO DEOBRA
CAMION SERVICIO ENGRASEFORD 8000 O SIMILAR 1,0000 1,000000 2.578,60
CAMIONETA 150 FORD O SIMILAR 1,0000 0,003500 1.200.000,00
EQUIPO PARA EXCAVACION A MANO 2,0000 1,000000 103,90
Total Equipos:
CAPORAL DEEQUIPO 1,00 187,28
OPERADOR DEEQUIPO PESADO DEPRIMERA 2,00 215,87
AYUDANTEDEOPERADORES 2,00 134,95
CHOFER DESEGUNDA (DE3 A 8 TONELADAS) 1,00 143,96
ENGRASADOR 1,00 140,87
CHOFER DECUARTA 1,00 137,67
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

45
Cantidad: 15,61
1 0,0000 0,0 0,00
0,00 0,00
No Total
1 311,70
2 803,61
1.115,31 128,49
1 53,50 53,50 151,31 1,00
2 53,50 53,50 151,31 1,00
3 53,50 321,00 756,24 6,00
8,00 428,00 1.058,86
7,37 4.309,56
90,61 428,00 5.368,42
667,79
796,28
119,44
915,72
91,57
1.007,29
0,00
1.007,29
Descripción Precio
Partida: 3
OBRA: FVSV
Contratante: VSDVSV
EXCAVACIONA MANO PARA ESTRUCTURAS, PARA LA PREPARACIONDEL SITIO, DECUALQUIERPROFUNDIDAD,
APILAMIENTO Y/O BOTE, TRANSPORTEHASTA 200 mDEDISTANCIA
1.-MATERIALES
0,00
Total Materiales:
2.-EQUIPOS
103,90
MINICARGADOR753 BOBCAT 1,0000 0,005035 159.604,00
CAPORAL 1,00 151,31
EQUIPO PARA EXCAVACIONA MANO 3,0000 1,000000
Total Equipos:
3.-MANO DEOBRA
OPERADORDEEQUIPO LIVIANO 1,00 151,31
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

46
Cantidad: 12,69
1 m3 1,0000 5,0 840,00
840,00 840,00
No Total
1 2.578,60
2 4.200,00
3 3.197,60
9.976,20 19,95
1 53,50 53,50 187,28 1,00
2 53,50 107,00 431,74 2,00
3 53,50 214,00 863,48 4,00
4 53,50 53,50 153,31 1,00
5 53,50 53,50 140,87 1,00
6 53,50 321,00 809,70 6,00
7 53,50 321,00 756,24 6,00
21,00 1.123,50 3.342,62
0,34 13.604,46
106,29 1.123,50 16.947,08
36,14
896,09
134,41
1.030,50
103,05
1.133,55
0,00
1.133,55
Descripción Precio
Partida: 4
Contratante: UPTBAL
CONSTRUCCIONDEBASEDEPIEDRA PICADA ENPUENTES. INCLUYESUMINISTRO Y TRANSPORTEDELA PIEDRA
HASTA 50 km.
1.-MATERIALES
PIEDRA PICADA # 1 800,00
Total Materiales:
2.-EQUIPOS
3.-MANO DEOBRA
CAMIONSERVICIO ENGRASEFORD8000 O SIMILAR 1,0000 1,000000 2.578,60
CAMIONETA 150 FORDO SIMILAR 1,0000 0,003500 1.200.000,00
MINICARGADOR216 CATERPILLAR 1,0000 0,004568 700.000,00
Total Equipos:
CAPORAL DEEQUIPO 1,00 187,28
OPERADORDEMOTONIVELADORA DEPRIMERA 2,00 215,87
OPERADORDEEQUIPO PESADO DEPRIMERA 4,00 215,87
CHOFERDEPRIMERA (DE8 A 15 TONELADAS) 1,00 153,31
ENGRASADOR 1,00 140,87
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

47
Cantidad: 912,30
1 m 1,0000 5,0 68,54
2 env 0,0170 10,0 14,96
3 env 0,0170 10,0 7,48
4 pza 0,0100 5,0 1,26
92,24 92,24
No Total
1 60,00
2 9,00
3 6,00
4 9,40
84,40 2,91
1 53,50 53,50 187,28 1,00
2 53,50 53,50 169,23 1,00
3 53,50 53,50 151,31 1,00
4 53,50 107,00 269,90 2,00
5,00 267,50 777,72
1,38 3.165,32
105,21 267,50 3.943,04
145,19
240,34
36,05
276,39
27,64
304,03
0,00
304,03
Descripción Precio
Partida: 5
Contratante: UPTBAL
TUBERIA DEAGUAS CLARAS, DEPVC ASTMSOLDADA PARA AGUA FRIA, DIAMETRO 4" (102 mm), ASTM,
EMBUTIDA O ENTERRADA. INCLUYECONEXIONES.
1.-MATERIALES
TUBERIA PEAD ASTMD = 4", E-E, PRESION AGUA FRIA 65,28
SOLDADURA LIQUIDA PARA PVC PAVCO (ENVASE1/4 gln) 800,00
LIMPIADOR REMOVEDOR PAVCO (ENVASE1/4 gal) 400,00
LIJA GRANO 150, 3M, PLIEGO DE9 x 11" 120,00
Total Materiales:
2.-EQUIPOS
BOMBA MANUAL PARA PRUEBAS HIDRAULICAS 1,0000 0,010000 6.000,00
ARCO PARA SEGUETA PROFESIONAL 12" STANLEY 2,0000 0,010000 450,00
50,00
CINTA METRICA GLOBAL STANLEY DE5 m 2,0000 0,010000 470,00
MAESTRO PLOMERO DEPRIMERA 1,00 187,28
HOJA DESEGUETA 12" 4,0000 0,030000
Total Equipos:
3.-MANO DEOBRA
PLOMERO DEPRIMERA 1,00 169,23
PLOMERO DESEGUNDA 1,00 151,31
AYUDANTE 2,00 134,95
Sub-Total B:
Sub-Total C:
PRECIO UNITARIO Bs:

48
Cantidad: 2.040,34
1 m 1,0000 5,0 24,93
2 env 0,0055 10,0 4,84
3 env 0,0055 10,0 2,42
4 pza 0,0100 5,0 1,26
33,45 33,45
No Total
1 60,00
2 9,00
3 6,00
4 9,40
84,40 2,81
1 53,50 53,50 187,28 1,00
2 53,50 53,50 169,23 1,00
3 53,50 53,50 151,31 1,00
4 53,50 107,00 269,90 2,00
5,00 267,50 777,72
1,33 3.165,32
105,53 267,50 3.943,04
140,35
176,61
26,49
203,10
20,31
223,41
0,00
223,41
Descripción Precio
Partida: 6
Contratante: UPTBAL
TUBERIA DEAGUAS CLARAS, DEPVC ASTMSOLDADA PARA AGUA FRIA, DIAMETRO 2" (51 mm), ASTM,
1.-MATERIALES
TUBERIA PEAD ASTMD = 2", E-E, PRESION AGUA FRIA 23,74
Total Materiales:
2.-EQUIPOS
50,00
HOJA DESEGUETA 12" 4,0000 0,030000
Total Equipos:
3.-MANO DEOBRA
Sub-Total B:
Sub-Total C:
PRECIO UNITARIO Bs:

49
Cantidad: 524,00
1 m 1,0000 5,0 9,24
2 env 0,0025 10,0 2,20
3 env 0,0025 10,0 1,10
4 pza 0,0100 5,0 1,26
13,80 13,80
No Total
1 60,00
2 9,00
3 6,00
4 9,40
84,40 2,11
1 53,50 53,50 187,28 1,00
2 53,50 53,50 169,23 1,00
3 53,50 53,50 151,31 1,00
4 53,50 107,00 269,90 2,00
5,00 267,50 777,72
1,00 3.165,32
105,26 267,50 3.943,04
105,26
121,17
18,18
139,35
13,94
153,29
0,00
153,29
Descripción Precio
Partida: 7
OBRA: AGUAS BLANCAS LA COSTANERA
Contratante: UPTBAL
TUBERIA DEAGUAS CLARAS, DEPVC ASTMSOLDADA PARA AGUA FRIA, DIAMETRO 3/4" (19 mm), ASTM,
1.-MATERIALES
TUBERIA PEAD ASTMD = 3/4", E-E, PRESION AGUA FRIA 8,80
Total Materiales:
2.-EQUIPOS
50,00
HOJA DESEGUETA 12" 4,0000 0,030000
Total Equipos:
3.-MANO DEOBRA
Sub-Total B:
Sub-Total C:
PRECIO UNITARIO Bs:

50
Cantidad: 24,00
1 PZA 1,0000 0,0 500,00
500,00 500,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
500,00
75,00
575,00
57,50
632,50
0,00
632,50
Descripción Precio
Partida: 8
Contratante: UPTBAL
TEE4" X 2"
UNIDAD: PZA Rendimiento: 1,00 CODIGO:
1.-MATERIALES
3.-MANO DEOBRA
TEE4" X 2" 500,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Total General Mano de Obra: 0,00
Sub-Total B:

51
Cantidad: 1,00
1 pza 1,0000 0,0 848,00
848,00 848,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
848,00
127,20
975,20
97,52
1.072,72
0,00
1.072,72
Descripción Precio
Partida: 9
Contratante: UPTBAL
tee 4"
1.-MATERIALES
3.-MANO DEOBRA
tee 4" 848,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

52
Cantidad: 103,00
1 pza 1,0000 0,0 153,00
153,00 153,00
No Total
1 0,00
0,00 0,00
No Bono Tot.Bono Total Jornal
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
153,00
22,95
175,95
17,60
193,55
0,00
193,55
Descripción Precio
Partida: 10
Contratante: UPTBAL
ANALISIS DEPRECIOUNITARIO
TEE2 X 3/4"
1.-MATERIALES
3.-MANODEOBRA
TEE2 X 3/4" 153,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIOUNITARIOBs:
Sub-Total B:

53
Cantidad: 1,00
1 pza 1,0000 0,0 802,00
802,00 802,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
802,00
120,30
922,30
92,23
1.014,53
0,00
1.014,53
Descripción Precio
Partida: 11
OBRA: FVSV
Contratante: VSDVSV
codo 4" 45°
1.-MATERIALES
3.-MANO DEOBRA
codo 4" 45° 802,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

54
Cantidad: 1,00
1 PZA 1,0000 0,0 164,00
164,00 164,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
164,00
24,60
188,60
18,86
207,46
0,00
207,46
Descripción Precio
Partida: 12
Contratante: UPTBAL
CODO 2" 45°
1.-MATERIALES
3.-MANO DEOBRA
CODO 2" 45° 164,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

55
Cantidad: 1,00
1 PZA 1,0000 0,0 180,00
180,00 180,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
180,00
27,00
207,00
20,70
227,70
0,00
227,70
Descripción Precio
Partida: 13
OBRA:
Contratante: VSDVSV
CODO 2" 90°
1.-MATERIALES
3.-MANO DEOBRA
CODO 2" 90° 180,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

56
Cantidad: 2,00
1 PZA 1,0000 0,0 485,00
485,00 485,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
485,00
72,75
557,75
55,78
613,53
0,00
613,53
Descripción Precio
Partida: 14
Contratante: UPTBAL
TAPON4"
1.-MATERIALES
3.-MANO DEOBRA
TAPON4" 485,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

57
Cantidad: 9,00
1 PZA 1,0000 0,0 85,00
85,00 85,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
85,00
12,75
97,75
9,78
107,53
0,00
107,53
Descripción Precio
Partida: 15
Contratante: UPTBAL
TAPON 2"
1.-MATERIALES
3.-MANO DEOBRA
TAPON 2" 85,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

58
Cantidad: 104,00
1 PZA 1,0000 0,0 20,00
20,00 20,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
20,00
3,00
23,00
2,30
25,30
0,00
25,30
Descripción Precio
Partida: 16
Contratante: UPTBAL
TAPON 3/4"
1.-MATERIALES
3.-MANO DEOBRA
TAPON 3/4" 20,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

59
Cantidad: 15,00
1 PZA 1,0000 0,0 200,00
200,00 200,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
200,00
30,00
230,00
23,00
253,00
0,00
253,00
Descripción Precio
Partida: 17
Contratante: UPTBAL
BUSHING 2 X 3/4"
1.-MATERIALES
3.-MANO DEOBRA
BUSHING 2 X 3/4" 200,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

60
Cantidad: 1,00
1 PZA 1,0000 0,0 6.734,00
6.734,00 6.734,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
6.734,00
1.010,10
7.744,10
774,41
8.518,51
0,00
8.518,51
Descripción Precio
Partida: 18
OBRA: FVSV
Contratante: VSDVSV
LLAVEDEPASO RAPIDO 4"
1.-MATERIALES
3.-MANO DEOBRA
LLAVEDEPASO RAPIDO 4" 6.734,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

61
Cantidad: 9,00
1 PZA 1,0000 0,0 2.152,00
2.152,00 2.152,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
2.152,00
322,80
2.474,80
247,48
2.722,28
0,00
2.722,28
Descripción Precio
Partida: 19
Contratante: UPTBAL
LLAVEDEPASO RAPIDO 2"
1.-MATERIALES
3.-MANO DEOBRA
LLAVEDEPASO RAPIDO 2" 2.152,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

62
Cantidad: 26,56
1 0,0000 0,0 0,00
0,00 0,00
No Total
1 5.250,00
5.250,00 390,92
1 53,50 53,50 157,33 1,00
2 53,50 53,50 134,95 1,00
3 53,50 10,70 25,21 0,20
2,20 117,70 317,49
1,31 1.292,18
98,18 117,70 1.609,67
128,62
519,54
77,93
597,47
59,75
657,22
0,00
657,22
Descripción Precio
Partida: 20
Contratante: UPTBAL
TRANSPORTENO URBANO ENCAMIONES, DETIERRA, AGREGADOS Y ESCOMBROS MEDIDO ENESTADO SUELTO, A
DISTANCIAS MAYORES DE2 kmY HASTA 3 kmINCLUSIVE.
UNIDAD: m3xkm Rendimiento: 13,43 CODIGO: U903141003
1.-MATERIALES
3.-MANO DEOBRA
0,00
Total Materiales:
2.-EQUIPOS
CAMIONVOLTEO IVECO TRACKER380 (CAP18 m3) 1,0000 0,002500 2.100.000,00
Total Equipos:
CHOFERDECAMIONMAS DE15 TONELADAS 1,00 157,33
VIGILANTE 0,20 126,04
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

63
Cantidad: 1,00
1 SG 1,0000 0,0 30.000,00
30.000,00 30.000,00
No Total
1 0,00
0,00 0,00
1 0,00 0,00 0,00 0,00
0,00 0,00 0,00
0,00 0,00
#¡DIV/0! 0,00 0,00
0,00
30.000,00
4.500,00
34.500,00
3.450,00
37.950,00
0,00
37.950,00
Descripción Precio
Partida: 21
Contratante: UPTBAL
CONTRATACIONDEMANO DEOBRA ESPECIALIZADA PARA PRUEBA DEPRESION
UNIDAD: SG Rendimiento: 1,00 CODIGO:
1.-MATERIALES
3.-MANO DEOBRA
CONTRATACIONDEMANO DEOBRA ESPECIALIZADA PARA PRUEBA DEPRESION 30.000,00
Total Materiales:
2.-EQUIPOS
0,0000 0,000000 0,00
Total Equipos:
0,00 0,00
Sub-Total C:
PRECIO UNITARIO Bs:
Sub-Total B:

64
Cronograma de Actividades
ACTIVIDAD
SEMANA
1 2 3 4 5 6 7 8 9 10 11 12
REPLANTEO AUXILIAR DEL
TERRENO
EXCAVACIONES A
MAQUINA
EXCAVACIONES A MANO
COLOCACION DE PIEDRA
PICADA
INSTALACION DE TUBERIA
PEAD 4”
PEAD 2”
PEAD 3/4”
INTALACION DE LLAVE DE
PASO RAPIDO 4”
INTALACION DE LLAVE DE
PASO RAPIDO 2”
COMPACTACION Y
RELLENO A MANO
TRANSPORTE DE
ESCOMBROS
PRUEBA DE PRESION A
150L/P2

65
CONCLUSION
Con la elaboración del proyecto de prefactibilidad técnica, social,
operativa, económica y ambiental de las aguas blancas en el Sector La
Costanera, Parroquia Higuerote, Municipio Brión, Estado Miranda, se
pusieron en práctica los conocimientos adquiridos a lo largo del curso,
utilizando las herramientas correspondientes como lo son: calculo de
caudales, pérdidas, volúmenes, elaboración de planos, entre otras. Dicho
estudio, se realizó con la finalidad de describir el proceso de elaboración de
una red de abastecimiento de agua potable, lo que permitió evidenciar las
fallas presentes en dicho proceso, corrigiéndolas en base a los
conocimientos adquiridos sobre el tema, brindándose de esta forma una
propuesta clave, sencilla y económica para la comunidad.
Como sabemos, toda comunidad debe contar con los servicios
básicos que cubran las necesidades primordiales de todos los habitantes, en
el cual el servicio de agua potable es uno de los más importantes. En el
Sector la Costanera que a pesar de ser una comunidad de clase media, que
se fundó hace años, presenta deficiencia en este servicio. Principalmente
se realizo una serie de visitas a dicha urbanización en la que se pudo
observar el estado en el cual esta se encuentra, contando siempre con el
apoyo de la comunidad y del Consejo Comunal para obtener cualquier dato o
información necesaria para complementar el estudio.
Una vez realizado el proyecto y tomando en cuenta las
especificaciones obtenidas, se ha llegado a las siguientes conclusiones:
Al haber finalizado los calculo de diseño de red de aguas blancas, el
cual arrojo como resultado la utilización de una tubería de 4” para el ramal
principal, de 2” para los ramales secundarios y de ¾” para el abastecimiento
de cada parcela, se ha decidido la instalación de la misma utilizando tuberías

66
de polietileno de alta densidad (P.E.A.D.), ya que esta tubería presenta un
optimo comportamiento hidráulico, es de fácil instalación, mantenimiento
económico y cuenta con una vida útil de más de 20 años.
En el desarrollo de este proyecto se utilizo como criterio la
alimentación de la red de abastecimiento a través de la tubería principal de
HIDROCAPITAL que pasa por la Carretera Higuerote- Curiepe, tomando en
cuenta posibles conexiones futuras asegurando el rendimiento adecuado
para las mismas.
La pendiente de las tuberías de aguas negras se estima en un 1%, ya
que en la zona existe poco desnivel, es decir, el terreno es prácticamente
plano.

67
RECOMENDACIONES
 Cada seis meses debe inspeccionarse el estado de las bocas de visita
para verificar que no existan obstrucciones en la red.
 Se debe colocar una cama de piedra a lo largo de la zanja excavada
para la instalación de las tuberías, con la finalidad de alargar la vida
útil de la tubería.
 Luego de la instalación de las tuberías, debe rellenarse las zanjas con
el material excavado, asegurando la compactación eficiente y
adecuada, preferiblemente humedeciendo el material.
 Al trazar una vialidad se debe tener en cuenta un relleno adecuado de
manera que el peso de la losa este no afecte la integridad de las
tuberías de aguas blancas.
 Se recomienda la inspección profesional en todo momento de la
ejecución de la obra.

68
REFERENCIAS BIBLIOGRAFICAS
 NIEBEL, B. W., FREIVALDS, A. Ingeniería Industrial. Métodos,
Estándares y Diseño del trabajo. Ed. Alfaomega. ED 11a. México
2004.
 BALESTRINI A, Mirian. Como se elabora un Proyecto de
Investigación.
 BL Consultores Asociados. Caracas, Enero 2001.
 Gabaldón Mejía, Nestor. Algunos conceptos de muestreo. Cuadernos
del Instituto. Estadística - 1UCV , Caracas, VENEZUELA3a. ed. 1980.
 http://www.dicalvenezuela.com/rolitos-panelas.htm
 www.monografias.com/.../estudio-tiempos/estudio-tiempos.shtml
 www.monografias.com/trabajos12/.../medtrab2.shtml
 Gaceta de Instalaciones Sanitarias 4044
 Normas INOS Alcantarillado

Angie proyecto aguas blancas (1)

Más contenido relacionado

La actualidad más candente

Similar a Angie proyecto aguas blancas (1)

Angie proyecto aguas blancas (1)
