Este documento analiza la organización espacial y elementos de diseño de dos edificios administrativos en Colima, México. Describe las características y funciones de cada edificio, incluyendo detalles sobre la integración y delimitación de los espacios interiores y exteriores, así como su relación espacial y principios ordenadores. El objetivo es demostrar cómo los arquitectos pueden lograr un mejor aprovechamiento del espacio mediante el uso de un lenguaje espacial ordenado en el diseño.

1. ANALISIS ESPACIALCADE

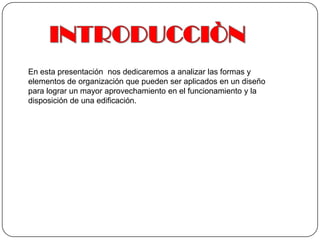

2. INTRODUCCIÒNEn esta presentación nos dedicaremos a analizar las formas y elementos de organización que pueden ser aplicados en un diseño para lograr un mayor aprovechamiento en el funcionamiento y la disposición de una edificación.

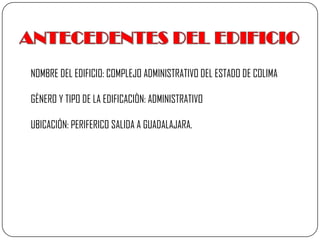

3. ANTECEDENTES DEL EDIFICIONOMBRE DEL EDIFICIO: COMPLEJO ADMINISTRATIVO DEL ESTADO DE COLIMAGÈNERO Y TIPO DE LA EDIFICACIÒN: ADMINISTRATIVOUBICACIÓN: PERIFERICO SALIDA A GUADALAJARA.

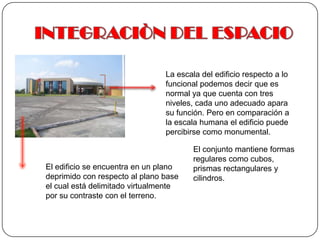

4. INTEGRACIÒN DEL ESPACIOLa escala del edificio respecto a lo funcional podemos decir que es normal ya que cuenta con tres niveles, cada uno adecuado apara su función. Pero en comparación a la escala humana el edificio puede percibirse como monumental. El conjunto mantiene formas regulares como cubos, prismas rectangulares y cilindros.El edificio se encuentra en un plano deprimido con respecto al plano base el cual está delimitado virtualmente por su contraste con el terreno.

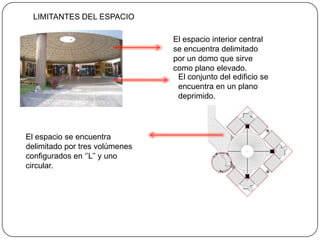

5. LIMITANTES DEL ESPACIOEl espacio interior central se encuentra delimitado por un domo que sirve como plano elevado. El conjunto del edificio se encuentra en un plano deprimido.El espacio se encuentra delimitado por tres volúmenes configurados en ‘’L’’ y uno circular.

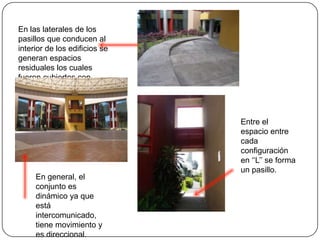

6. En las laterales de los pasillos que conducen al interior de los edificios se generan espacios residuales los cuales fueron cubiertos con vegetación. Entre el espacio entre cada configuración en ‘‘L’’ se forma un pasillo.En general, el conjunto es dinámico ya que está intercomunicado, tiene movimiento y es direccional.

7. Por la altura a la que se encuentra el plano elevado la explanada es un lugar semi-abierto.El interior es luminoso y los elementos que lo cubren y los sustentables crean sombras en el interior jugando con la luz y generando un ambiente agradable

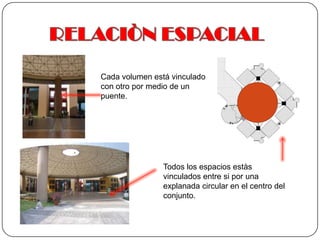

8. RELACIÒN ESPACIALCada volumen está vinculado con otro por medio de un puente. Todos los espacios estàs vinculados entre si por una explanada circular en el centro del conjunto.

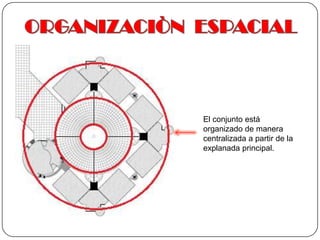

9. ORGANIZACIÒN ESPACIALEl conjunto está organizado de manera centralizada a partir de la explanada principal.

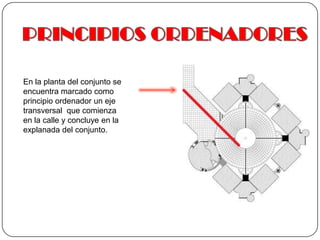

10. PRINCIPIOS ORDENADORESEn la planta del conjunto se encuentra marcado como principio ordenador un eje transversal que comienza en la calle y concluye en la explanada del conjunto.

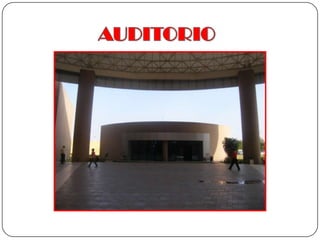

11. AUDITORIO

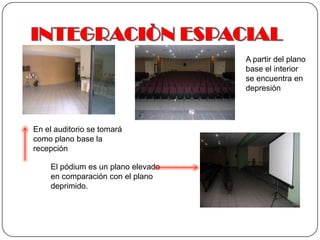

12. INTEGRACIÒN ESPACIALA partir del plano base el interior se encuentra en depresión En el auditorio se tomará como plano base la recepción El pódium es un plano elevado en comparación con el plano deprimido.

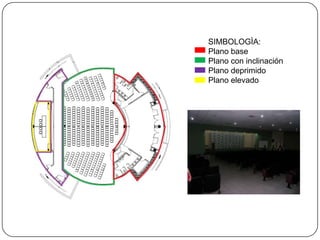

13. SIMBOLOGÌA:Plano basePlano con inclinaciónPlano deprimidoPlano elevado

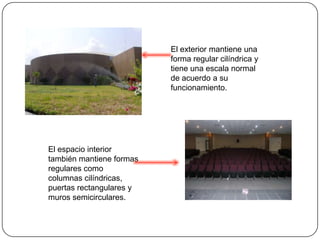

14. El exterior mantiene una forma regular cilíndrica y tiene una escala normal de acuerdo a su funcionamiento.El espacio interior también mantiene formas regulares como columnas cilíndricas, puertas rectangulares y muros semicirculares.

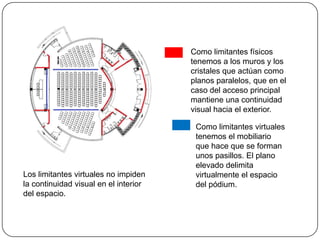

15. Como limitantes físicos tenemos a los muros y los cristales que actúan como planos paralelos, que en el caso del acceso principal mantiene una continuidad visual hacia el exterior.Como limitantes virtuales tenemos el mobiliario que hace que se forman unos pasillos. El plano elevado delimita virtualmente el espacio del pódium. Los limitantes virtuales no impiden la continuidad visual en el interior del espacio.

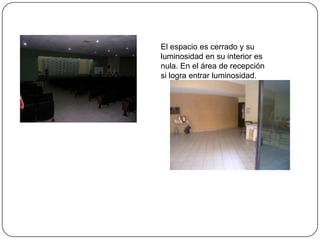

16. El espacio es cerrado y su luminosidad en su interior es nula. En el área de recepción si logra entrar luminosidad.

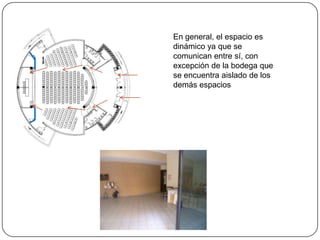

17. En general, el espacio es dinámico ya que se comunican entre sí, con excepción de la bodega que se encuentra aislado de los demás espacios

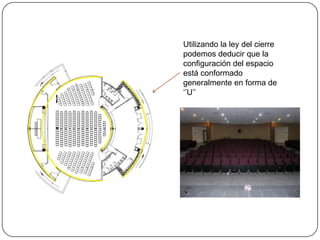

18. Utilizando la ley del cierre podemos deducir que la configuración del espacio está conformado generalmente en forma de ‘’U’’

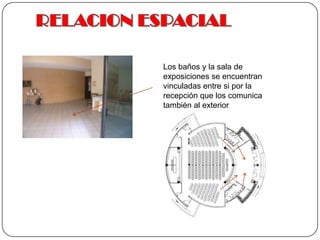

19. RELACION ESPACIALLos baños y la sala de exposiciones se encuentran vinculadas entre si por la recepción que los comunica también al exterior

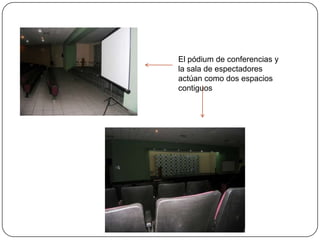

20. El pódium de conferencias y la sala de espectadores actúan como dos espacios contiguos

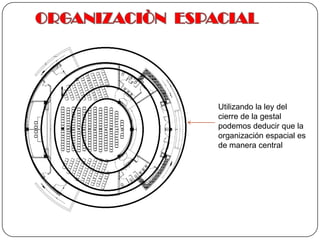

21. ORGANIZACIÒN ESPACIALUtilizando la ley del cierre de la gestal podemos deducir que la organización espacial es de manera central

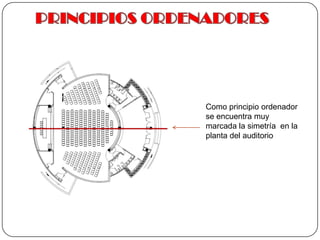

22. PRINCIPIOS ORDENADORESComo principio ordenador se encuentra muy marcada la simetría en la planta del auditorio

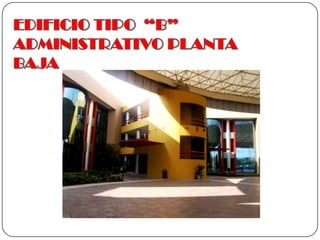

23. EDIFICIO TIPO “B” ADMINISTRATIVO PLANTA BAJA

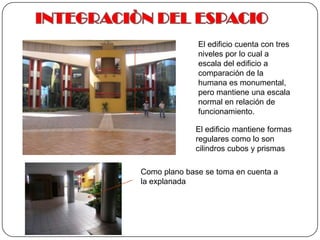

24. INTEGRACIÒN DEL ESPACIOEl edificio cuenta con tres niveles por lo cual a escala del edificio a comparación de la humana es monumental, pero mantiene una escala normal en relación de funcionamiento.El edificio mantiene formas regulares como lo son cilindros cubos y prismas Como plano base se toma en cuenta a la explanada

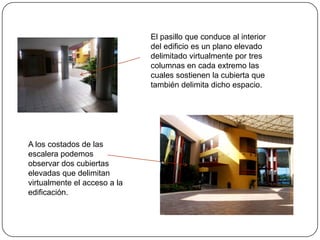

25. El pasillo que conduce al interior del edificio es un plano elevado delimitado virtualmente por tres columnas en cada extremo las cuales sostienen la cubierta que también delimita dicho espacio.A los costados de las escalera podemos observar dos cubiertas elevadas que delimitan virtualmente el acceso a la edificación.

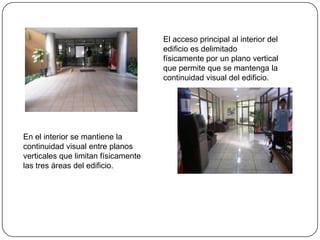

26. El acceso principal al interior del edificio es delimitado físicamente por un plano vertical que permite que se mantenga la continuidad visual del edificio.En el interior se mantiene la continuidad visual entre planos verticales que limitan físicamente las tres áreas del edificio.

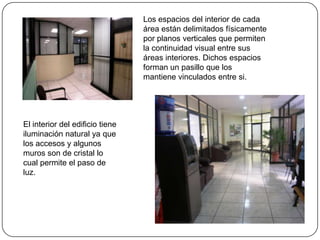

27. Los espacios del interior de cada área están delimitados físicamente por planos verticales que permiten la continuidad visual entre sus áreas interiores. Dichos espacios forman un pasillo que los mantiene vinculados entre si. El interior del edificio tiene iluminación natural ya que los accesos y algunos muros son de cristal lo cual permite el paso de luz.

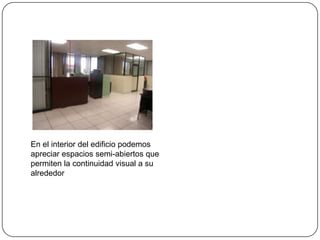

28. En el interior del edificio podemos apreciar espacios semi-abiertos que permiten la continuidad visual a su alrededor

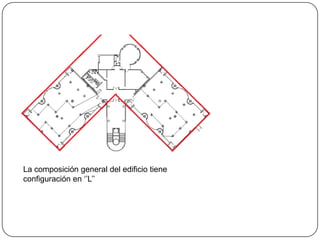

29. La composición general del edificio tiene configuración en ‘’L’’

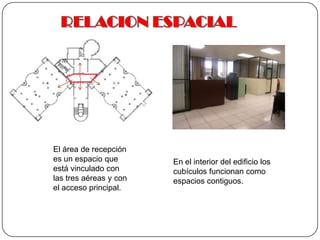

30. RELACION ESPACIALEl área de recepción es un espacio que está vinculado con las tres aéreas y con el acceso principal.En el interior del edificio los cubículos funcionan como espacios contiguos.

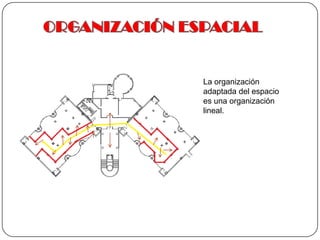

31. ORGANIZACIÓN ESPACIALLa organización adaptada del espacio es una organización lineal.

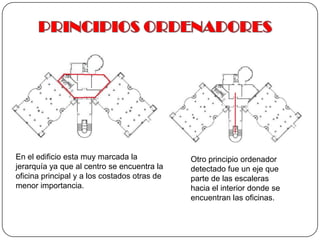

32. PRINCIPIOS ORDENADORESEn el edificio esta muy marcada la jerarquía ya que al centro se encuentra la oficina principal y a los costados otras de menor importancia.Otro principio ordenador detectado fue un eje que parte de las escaleras hacia el interior donde se encuentran las oficinas.

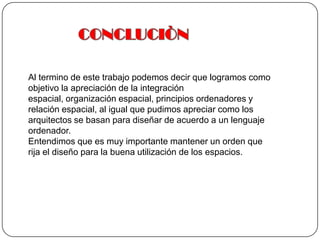

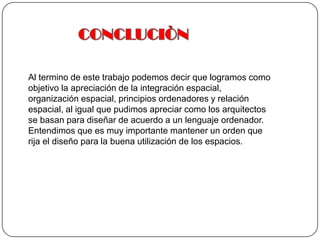

33. CONCLUCIÒN Al termino de este trabajo podemos decir que logramos como objetivo la apreciación de la integración espacial, organización espacial, principios ordenadores y relación espacial, al igual que pudimos apreciar como los arquitectos se basan para diseñar de acuerdo a un lenguaje ordenador. Entendimos que es muy importante mantener un orden que rija el diseño para la buena utilización de los espacios.
