Este documento presenta el análisis espacial de varias edificaciones del Instituto Tecnológico de Colima, incluyendo el conjunto del instituto, el taller de arquitectura, el edificio de posgrado y el edificio de administración. Describe los géneros, ubicaciones, integraciones espaciales, relaciones espaciales, organizaciones, principios ordenadores y otros aspectos arquitectónicos de cada edificio. El objetivo es identificar los componentes que determinan los espacios y comprender las relaciones entre ellos y con

1. INSTITUTO TECNOLÓGICO DE COLIMA.ARQUITECTURA2° «B»UNIDAD IIIFUNDAMENTOS TEORICOS DEL DISEÑO IIAMÁLISIS DE COMPOSICIÓN ESPACIALHERNÁNDEZ PINEDA ANDREA PAOLA.GUERRERO RAMIREZ DANIELA E.MENDOZA BARAJAS FIDEL.

2. INDICEAnálisis del Tecnológico de Colima……………. 4Análisis del Taller de arquitectura……………..15Análisis del Edificio de Posgrado……….……… 24Análisis del Edificio de Admón.………….……… 37Preguntas………………………………………………… 51Conclusión………………………………………………..53

3. INTRODUCCIÓNEl análisis espacial es el estudio de los componentes que determinan ciertos espacios.En este caso, analizaremos primero que nada la planta de conjunto del Instituto Tecnológico de Colima; en el cual se busca identificar el tipo de composición con el que fue planeado.Además de identificar la composición de los espacios, también poder descifrar las relaciones que existen entre estos, y su entorno. Siendo esto aplicable no solo en el conjunto, sino también en la tres distintas edificaciones que se tomaran del mismo, para así poder analizar los mismos puntos.

4. INSTITUTO TECNOLÓGICO DE COLIMA

5. Género y tipo de edificaciónEste punto, es en cuestión a las actividades que se desempeñan en cierta edificación, así como el alcance que tiene, respecto a la sociedad ya sea privado, público etc.

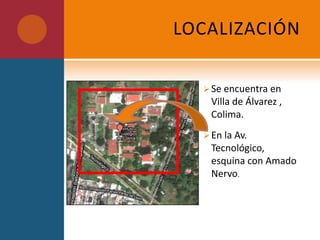

6. En este caso del ITC, siendo de género educativo, ya que es una institución basada en el estudio superior y de tipo público.LOCALIZACIÓNSe encuentra en Villa de Álvarez , Colima.

7. En la Av. Tecnológico, esquina con Amado Nervo.Integración de los espaciosConsiste en determinados elementos que componen o integran los espacios en los edificios..Los diferentes espacios se definen por:Elementos horizontales.Son distintos planos a diferentes niveles, que definen ciertos espacios en un edificio. - Plano base predominante: en este caso se tomo como base la banqueta que sobresale.

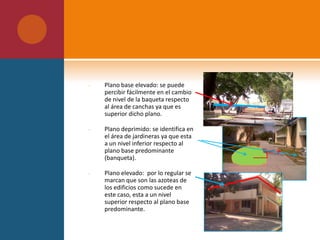

8. Plano base elevado: se puede percibir fácilmente en el cambio de nivel de la baqueta respecto al área de canchas ya que es superior dicho plano.

9. Plano deprimido: se identifica en el área de jardineras ya que esta a un nivel inferior respecto al plano base predominante (banqueta).

10. Plano elevado: por lo regular se marcan que son las azoteas de los edificios como sucede en este caso, esta a un nivel superior respecto al plano base predominante.Elementos verticales: Son planos o elementos arquitectónicos, que consisten en formar o enlazar espacios entre si. Ya sea de forma virtual o volumétricamente.- En este caso los edificios como son de forma regular, se encuentran compuestos por cuatro planos verticales que permite delimitar espacios o enlazarlos.

11. Características del Espacio arquitectónico: esto hace referencia a la forma, escala, proporción que tienen los edificios.

12. En su mayoría los edificios tienen una forma lineal, y la escala en todo el conjunto es proporcional respecto a cada espacio que lo componen. Es ela adecuada para realizar las funciones de los estudiantes dentro de estos.RELACION ESPACIALSon las relaciones que guarda un espacio con otro, referido en términos de interacción.Tipo de relación: Continuidad. Puesto que cada uno de los espacios se identifican con facilidad y resultan funcionales.

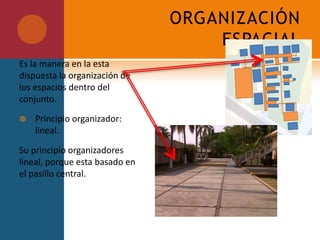

13. ORGANIZACIÓN ESPACIALEs la manera en la esta dispuesta la organización de los espacios dentro del conjunto.Principio organizador: lineal. Su principio organizadores lineal, porque esta basado en el pasillo central.

14. PRINCIPIOS ORDENADORESEl pasillo central, actúa como EJE; y fue este la PAUTA a seguir para la conceptualización del diseño.

15. PRINCIPIOS ORDENADORESJERARQUIA esta se presenta en el acceso principal al edificio, sobresaliendo las escalinatas que conducen hacia la entrada.

16. Taller de arquitecturaAndrea Paola Hernández pineda

17. Género y tipo de edificaciónEs un edificio de genero educativo, ya que es un taller donde se imparte la carrera de arquitectura, de tipo público.

18. Ubicación«El taller de arquitectura» se encuentra en el Instituto Tecnológico de Colima.ENTRADADEL ITC.

19. INTEGRACIÓN ESPACIALSon los elementos que integran o componen los espacios:

20. Elementos horizontales.

21. Plano base predominante: entrada en este caso se toma como plano base lo que es la superficie del nivel de piso terminado. Plano elevado: en este

22. edificio se dan d dos tipos:

23. reticulado y falso plafón en

24. Función de cubiertas.

25. Elementos verticales.En su composición central sobre-Salen dos planos verticales.

26. En su fachada cuenta con un plano vertical con una dirección horizontal.Continuidad visual:Este edificio cuenta con Continuidad visual, ya que los planos que delimitan el Espacio, cuentan con delimitaciones Virtuales, como lo es el cristal quepermite la visionhacia otros espacios Del edificio.

27. Organización espacialCuanta con una organización agrupadaDebido a que un mismo distribuidor te lleva Al resto de los espacios.Y cuenta con un eje horizontal central.

28. Principios ordenadoresPauta: fue hacer un edificio con características de la carrera de arquitectura con elementos que llamen la atención visual e identifiquen el área a la que pertenece el edificio.

29. Jerarquía: en la entrada se localiza un elemento en el cual se representa el área y el nivel que tiene la arquitectura en el diseño arquitectónico. EDIFICIO DE POSGRADODaniela Elizabeth Guerrero Ramirez.

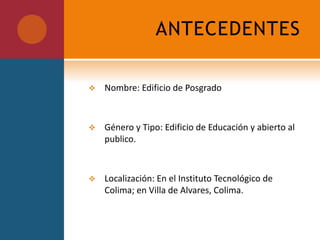

30. ANTECEDENTESNombre: Edificio de Posgrado

31. Género y Tipo: Edificio de Educación y abierto al publico.

32. Localización: En el Instituto Tecnológico de Colima; en Villa de Alvares, Colima.INTEGRACION DEL ESPACIOSon los elementos que componen al espacio.Elementos horizontales:Un plano base que se forma por el piso del edificioUn plano predominante que en este caso seria la cubierta de la planta baja, que también es el piso de la planta alta.

33. Elementos verticales:Principalmente es una composición de cuatro planos «encierro».

34. Elementos visuales: tanto en la fachada, como en el interior existe una continuidad visual gracias a la gran cantidad de muros acristalados.

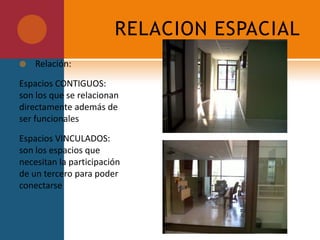

35. RELACION ESPACIALRelación: Espacios CONTIGUOS: son los que se relacionan directamente además de ser funcionalesEspacios VINCULADOS: son los espacios que necesitan la participación de un tercero para poder conectarse

36. ORGANIZACIÓN ESPACIALEs la manera en que se disponen los espacios.Organización CENTRAL:Esta compuesto por un espacio central, que seria el cubo de luz. Y espacios secundarios que son las oficinas que están alrededor de dicho cubo.

37. Otro tipo de organización también podría ser:En TRAMA: porque si observamos la planta arquitectónica con detenimiento para así poder identificar que gracias a los modulo de las oficinas y demás apartados se forma una organización en trama.

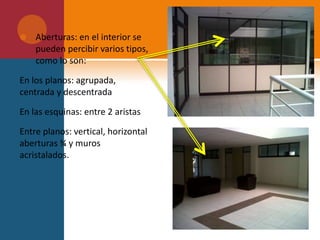

38. Aberturas: en el interior se pueden percibir varios tipos, como lo son:En los planos: agrupada, centrada y descentradaEn las esquinas: entre 2 aristasEntre planos: vertical, horizontal aberturas ¾ y muros acristalados.

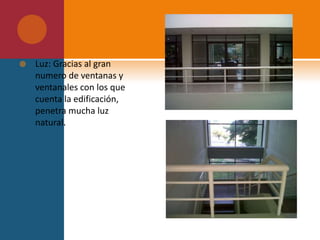

39. Luz: Gracias al gran numero de ventanas y ventanales con los que cuenta la edificación, penetra mucha luz natural.

40. Grado de cerramiento: a pesar de existir un gran numero de ventanas y muros acristalados, físicamente si existen muros, y hay también algunos muros de concreto. Por lo tanto su grado de cerramiento es semi-abierto.

41. Circulación – recorrido: se realiza atreves de un pasillo central. Además de tener limites nudos y finales de recorridos.

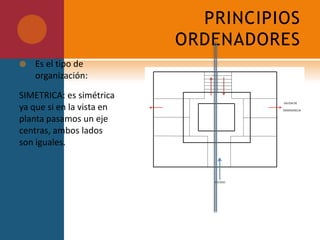

42. PRINCIPIOS ORDENADORESEs el tipo de organización:SIMETRICA: es simétrica ya que si en la vista en planta pasamos un eje centras, ambos lados son iguales.

43. Fidel Mendoza BarajasAnálisis espacial del edifico T área de administración

44. Planta arquitectónica baja(croquis)Planta arquitectónica baja .Eta compuesta por planos en L y centro dispuesto en U . Cuanta con un corredor el cual es una acomodo lineal respecto a los salones

45. La integración del espacio puede ser natural o artificial dependiendo de la edificación.el objetivo principal de la arquitectura, configurado auxiliándose de elementos arquitectónicos.El edifico T esta conformado por un plano base el cual distingue por la delimitación del edificio con un diferente tratamiento al piso.Cuenta con una continuidad visual parcial la cual se pude apreciar desde cualquier punto externo al edificio.Integración del espacio

46. Es un espacio introvertido el cuenta con cuatro planos verticales y dos horizontales.Cuenta con una textura en su volados distinta a la de sus muros ya que la de los muros es un acabado pulido y la de los volados es mas áspera.

47. La zona baja cuenta con un plano base y un plano base elevado el cual se aprecia en le plafón del edifico.Integración de los espacios parte interior zona baja

48. Presenta la zona baja una continuidad visual ya que el pasillo no tiene ninguna interrupción. Pero en le área de los salones es distinta la visibilidad ya que solo cuLos salones presentan una verticalidad en sus muros ya que se forma un estilo de cubo.enta con unas ventanas laterales.

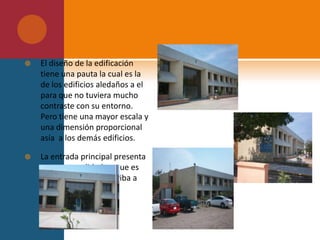

49. Organización del espacio.Planta arquitectónica baja presenta una horizontalidad con respecto la corredor central.Tiene un a organización lineal la cual comunica a los apartados con el corredor o pasillo .Es un espacio abierto ya que sus pasillo esta bien comunicado.La circulación del espacio es una circulación lineal que convergen en un punto central o pasillo central de la zona baja y zona alta.

50. La tipología del espacio se aprecia mas en la parte o zona alta donde se encuentra el área de maestros del área de administración.tipología del espacio

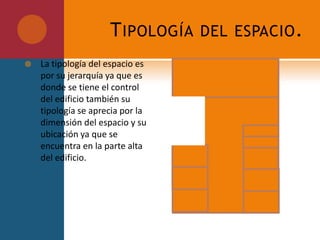

51. Tipología del espacio.La tipología del espacio es por su jerarquía ya que es donde se tiene el control del edificio también su tipología se aprecia por la dimensión del espacio y su ubicación ya que se encuentra en la parte alta del edificio.

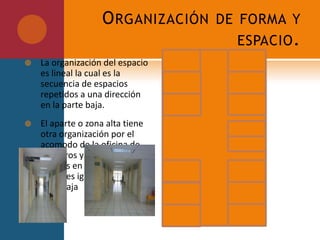

52. Organización de forma y espacio.La organización del espacio es lineal la cual es la secuencia de espacios repetidos a una dirección en la parte baja.El aparte o zona alta tiene otra organización por el acomodo de la oficina de maestros y el área de salones en la parte de arriba es igual que en la zona baja

53. Los principios ordenadores del diseño pueden ser como Simetría , Eje, Jerarquía ,Ritmo, Repetición, Pauta, Transformación, Transición ,Unidad ,Directriz, Equilibrio Adición y substracción , Armonía, Carácter, Coherencia, Claridad, Textura, Proporción ,Posición Plasticidad, Continuidad,Dimensión ,Escala, Color, Contraste, Variedad Sinceridad, Simbolismo, Rigidez ,Modulación ,Familiaridad ,Trama En el edificio T podemos encontrar en su facha da los siguientes elementos : Simetría , Eje, Equilibrio , Textura. La simetría parte la T en dos porque hay se encuentra la misma cantidad de elementos de un lado y otro esto mismo presenta una armonía y un equilibrio visual.Principios ordenadores del diseño.
