Una guía de onda es una estructura que guía ondas electromagnéticas a lo largo de su longitud y las limita en sus fronteras. Se utilizan principalmente para microondas y ayudan a reducir la disipación de energía. Los modos de propagación dependen de la longitud de onda, polarización y dimensiones de la guía.

2.  Guía de onda es cualquier estructura física que
guía ondas electromagnéticas.
 Por lo general se utilizan tubos de un material de
sección rectangular, circular o elíptica, en los
cuales la energía electromagnética es conducida
principalmente a lo largo de la guía y limitada en
sus fronteras.
 Su uso es especialmente en el caso de
las señales cuyas longitudes de onda son del
orden de centímetros (microondas)
 La transmisión de señales por guías de
onda reduce la disipación de energía.

3.  Los modos de propagación dependen de
la longitud de onda, de la polarización y de las
dimensiones de la guía.
 El modo longitudinal de una guía de onda es un
tipo particular de onda estacionaria formado por
ondas confinadas en la cavidad.
 Los modos transversales se clasifican en tipos
distintos:
◦ Modo TE (Transversal eléctrico), la componente del
campo eléctrico en la dirección de propagación es nula.
◦ Modo TM (Transversal magnético), la componente del
campo magnético en la dirección de propagación es
nula.
◦ Modo TEM (Transversal electromagnético), la
componente tanto del campo eléctrico como del
magnético en la dirección de propagación es nula.

5.  Las Antenas Ranuradas son antenas
resonantes que tienen, relativamente, un
margen bastante estrecho de frecuencias de
trabajo.

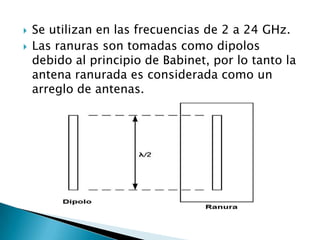

6.  Se utilizan en las frecuencias de 2 a 24 GHz.
 Las ranuras son tomadas como dipolos
debido al principio de Babinet, por lo tanto la
antena ranurada es considerada como un
arreglo de antenas.

7.  Comportamiento del campo eléctrico:

8.  La polarización es Horizontal.
 Las antenas ranuradas pueden ser
Omnidirecionales o Direccionales.

9.  Patrón de Radiación de una antena Ranurada
Omnidireccional:

11.  Patrón de radiación de una antena ranurada
Direccional:

14. 

15. 

16. 

17. 

18. 

19. 

20.  Algunas aplicaciones de la antena ranurada
son las IEEE 802.11x Wireless LANs, enlaces
terrestres de alta velocidad, aplicaciones de
radar y Navegación.
