El documento detalla conceptos y aplicaciones de las antenas de array, compuestas por múltiples radiadores que optimizan el diagrama de radiación para diversas necesidades. Destaca el uso de antenas inteligentes que mejoran la cobertura, reducen interferencias y ofrecen servicios como radiolocalización. Se describen diferentes tipos de arrays según su geometría, elemento radiante y red, junto con ejemplos de aplicaciones en comunicaciones y tecnología.

1. UNIVERSIDAD SAN LUIS GONZAGA
Facultad de Ingeniería Mecánica Eléctrica y Electrónica
Escuela: Ingeniería Electrónica
Curso: Antenas
Docente: Ing. Doria Velarde adan jose
Temas: ANTENA DE ARRAY
Integrantes:
Palma chavez kevin
Cuba Sanchez Jesus Alfredo
Chavez Aquije Carlos Mauricio
Huamani Quispe Abdul
Albites Huaman Ivan
Ciclo: VIII – A
2023 - II

2. ARRAY O
AGRUPACIONES DE
ATENAS

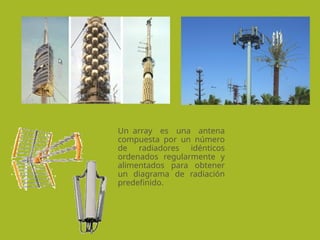

Un array es una antena
compuesta por un número
de radiadores idénticos
ordenados regularmente y
alimentados para obtener
un diagrama de radiación
predefinido.

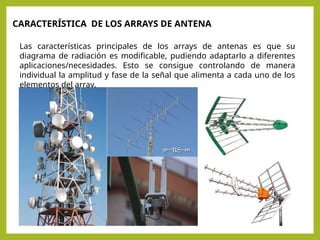

3. Las características principales de los arrays de antenas es que su
diagrama de radiación es modificable, pudiendo adaptarlo a diferentes
aplicaciones/necesidades. Esto se consigue controlando de manera
individual la amplitud y fase de la señal que alimenta a cada uno de los
elementos del array.
CARACTERÍSTICA DE LOS ARRAYS DE ANTENA

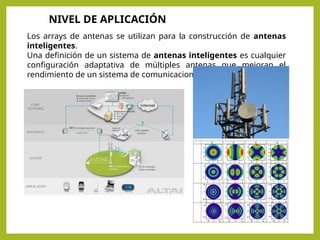

4. Los arrays de antenas se utilizan para la construcción de antenas
inteligentes.
Una definición de un sistema de antenas inteligentes es cualquier
configuración adaptativa de múltiples antenas que mejoran el
rendimiento de un sistema de comunicaciones inalámbricas.
NIVEL DE APLICACIÓN

5. Las características de las antenas inteligentes con unos haces de
radiación con una mayor directividad (es decir, mayor ganancia y
mayor selectividad angular), proporcionan múltiples ventajas:
• Incremento de la zona de cobertura: Dado que la ganancia es
mayor que en el caso de antenas omnidireccionales o
sectorizadas.
• Reducción de la potencia de transmisión: La mayor ganancia de
la antena permite incrementar la sensibilidad.
• Reducción del nivel de interferencia: La mejor selectividad
espacial de la antena permitirá al receptor discriminar las señales
de usuarios interferentes a favor de la señal del usuario deseado.
Incluso se pueden utilizar antenas inteligentes con configuración
antena principal y secundarias donde las secundarias anulan las
interferencias.
NIVEL DE APLICACIÓN

6. NIVEL DE APLICACIÓN

7. DIAGRAMA DE RADIACIÓN EN UN
ARRAY

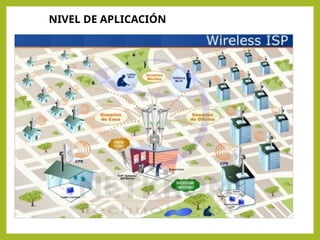

8. NIVEL DE APLICACIÓN

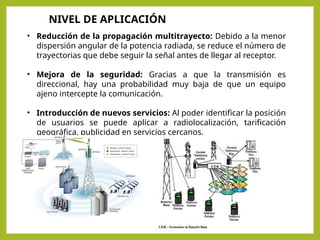

9. • Reducción de la propagación multitrayecto: Debido a la menor
dispersión angular de la potencia radiada, se reduce el número de
trayectorias que debe seguir la señal antes de llegar al receptor.
• Mejora de la seguridad: Gracias a que la transmisión es
direccional, hay una probabilidad muy baja de que un equipo
ajeno intercepte la comunicación.
• Introducción de nuevos servicios: Al poder identificar la posición
de usuarios se puede aplicar a radiolocalización, tarificación
geográfica, publicidad en servicios cercanos.
NIVEL DE APLICACIÓN

10. TIPOS DE ARRAYS
Según se Geometría
• Lineales
Es llama así cuando N
elementos se agrupan a lo
largo de una línea recta,
permitiendo controlar el
diagrama de radiación en el
plano que contiene la línea.

11. Antena Sectorial, 16 Dbi de
ganancia, haz de apertura de 180º
RADIACIÓN DE DISTINTOS TIPOS DE ANTENAS

12. TIPOS DE ARRAYS
Según se Geometría
• Planas
Se llama así cuando los elementos se sitúan en 2D sobre un plano,
permitiendo mayor directividad y control del diagrama. Pueden
apuntar el haz principal en cualquier dirección, en forma de pincel.
Las formas más utilizada son la reticular y la circular.
Reticular
Circular

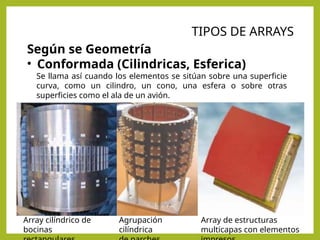

13. TIPOS DE ARRAYS
Según se Geometría
• Conformada (Cilindricas, Esferica)
Se llama así cuando los elementos se sitúan sobre una superficie
curva, como un cilindro, un cono, una esfera o sobre otras
superficies como el ala de un avión.
Array cilíndrico de
bocinas
Agrupación
cilíndrica
Array de estructuras
multicapas con elementos

14. Según el elemento radiante
• Hilos (Dipolos)
TIPOS DE ARRAYS
Un dipolo es una antena con
alimentación central
empleada
para transmitir o recibir ondas
de radiofrecuencia. Estas
antenas son las más simples
desde el punto de vista
teórico

15. Antena Omnidireccional, 9 Dbi de ganancia,
haz de apertura de 360º
RADIACIÓN DE DISTINTOS TIPOS DE ANTENAS

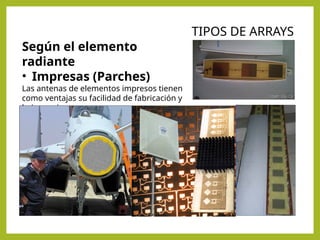

16. Según el elemento
radiante
• Impresas (Parches)
Las antenas de elementos impresos tienen
como ventajas su facilidad de fabricación y
bajo precio.
TIPOS DE ARRAYS

17. Según el elemento radiante
• Ranuras
Están formadas por una estructura de
dos planos metálicos sobre los que se
induce una onda cilíndrica. Las ranuras
se acoplan a la onda de la guía en
función de su posición, orientación y
tamaño.
TIPOS DE ARRAYS

18. Según el elemento radiante
• Bosinas
TIPOS DE ARRAYS

19. TIPOS DE ARRAYS
Según la Red
• Pasivas (un solo haz, multihaz)
• Sistema de antena Multihaz
• Antena Multihaz Offset
• Antena Multihaz Offset Cassegrain

20. RADIACIÓN DE DISTINTOS TIPOS DE ANTENAS
Antena con Reflector Parabólico,
29 Dbi de ganancia, haz de
apertura muy estrecho 6º Ideal
para enlaces punto a punto
a varios kms

21. TIPOS DE ARRAYS
Según la Red
• Activas
agrupación de antenas de recepción con
una pluralidad de canales para convertir
señales de recepción de elementos de
antena de recepción en una señal de
frecuencia intermedia (FI) por medio de un
circuito que comprende uno o más
preamplificadores y un mezclador
conectado en serie, alimentándose al
circuito una señal de oscilador y una señal
de calibración centralmente generadas,

22. TIPOS DE ARRAYS
Según la Red
• Adaptativas
Un sistema de antenas adaptivo puede
determinar la ubicación de un usuario
porque:
• Recibe la señal del usuario a
través sus sensores (elementos
de la antena)
• La señal arriba a cada elemento
de la antena en un tiempo
diferente (retardo de tiempo)
• Su procesador digital de señales,
es un procesador de señales
especializado, calcula la dirección
de arribo (DOA Direction-Of-
Arrival) del usuario de los
retardos de tiempo
• El DSP también suma las
intensidades de las señales de
cada elemento de la antena y

23. Según su Aplicación
• Comunicación (Movil,
Satelital)
Cada satélite tiene una masa de 689kg y vida util de
5 a 8 años. 40 de ellos fueron lanzados con la
lanzadera DELTA II con capacidad para 5 satelites,
21 fueron lanzados con el coehete PROTON con
capacidad para 7 satelites iridium, y 12 fueron
lanzados con el cohete LONG MARCH IIC/SD con 2
satelites por lanzamiento.
Actualmente Iridium ofrece comunicaciones de
datos de 2,4 Kbps full-duplex nativos (Ancho de
banda canal de voz: 8 kHz) y un sistema de
conexión a internet que emula 10 Kbps, lo que
limita las posibles aplicaciones, por lo que se lo usa,
sobre todo, para el envío y recepción de correos
electrónicos en formato de texto.El servicio
OpenPort permite hasta 128 kbps en datos.
Los organismos de seguridad estadounidenses
utilizan soluciones Iridium como su sistema
preferido de telecomunicaciones satelitales móviles
de voz.

24. Según su Aplicación
• Radar
• Emisión de impulsos y recepción de ecos
• Antenas directivas (grandes en longitudes de
onda)
• Gran capacidad de control
TIPOS DE ARRAYS

25. La creciente necesidad de camuflar de las
estaciones base (BTS) ha llevado a
crear soluciones de mimetización de las
antenas, como por ejemplo los árboles
artificiales, que se pueden insertar fácilmente
en ambientes que requieren un bajo impacto
ambiental.
Una larga experiencia práctica sobre
materiales plásticos y metálicos, respecto de
la calidad y duración de esta antena
mimetizada, incluso en condiciones climáticas
ANTENA MIMETIZADA

26. ÁRBOLES CAMUFLADOS

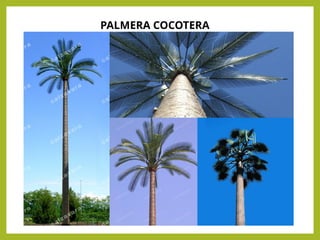

27. PALMERA COCOTERA

28. ESTRUCTURAS ROOFTOP CAMUFLADAS
Estructuras camufladas sobre las azoteas

29. ESTRUCTURAS CAMUFLADAS
