ANTENAS.ANTENAS.
Una antena es un dispositivo que sirve para transmitir y recibir ondas de radio. La cual,
convierte la onda guiada por la línea de transmisión (el cable o guía de onda) en ondas
electromagnéticas que se pueden transmitir por el espacio libre. Es decir, este dispositivo
permite la recepción y el envío de ondas electromagnéticas hacia un espacio libre.
Las características de la antenas, dependen de la relación entre sus dimensiones y la
longitud de onda de la señal de radiofrecuencia trasmitida o recibida. Si las dimensiones
de la antena son mucho mas pequeñas que la longitud de ondas, la antena se llama
antenas elementales, y si poseen ondas dimensiones del orden de medida longitud de
onda se llaman resonantes; y si su tamaño es mucho mayor que la longitud de onda, se
llaman directivas.
PARAMETROS DE UNA ANTENA.PARAMETROS DE UNA ANTENA.

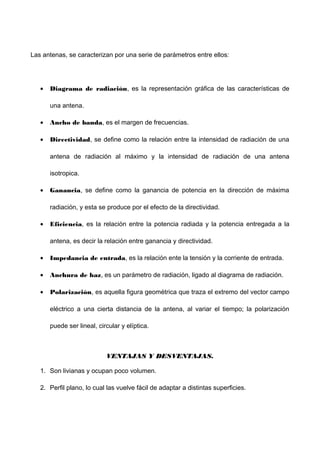

3. Las antenas, se caracterizan por una serie de parámetros entre ellos:
• Diagrama de radiación, es la representación gráfica de las características de
una antena.
• Ancho de banda, es el margen de frecuencias.
• Directividad, se define como la relación entre la intensidad de radiación de una
antena de radiación al máximo y la intensidad de radiación de una antena
isotropica.
• Ganancia, se define como la ganancia de potencia en la dirección de máxima
radiación, y esta se produce por el efecto de la directividad.
• Eficiencia, es la relación entre la potencia radiada y la potencia entregada a la
antena, es decir la relación entre ganancia y directividad.
• Impedancia de entrada, es la relación ente la tensión y la corriente de entrada.
• Anchura de haz, es un parámetro de radiación, ligado al diagrama de radiación.
• Polarización, es aquella figura geométrica que traza el extremo del vector campo
eléctrico a una cierta distancia de la antena, al variar el tiempo; la polarización
puede ser lineal, circular y elíptica.
VENTAJAS Y DESVENTAJAS.VENTAJAS Y DESVENTAJAS.
1. Son livianas y ocupan poco volumen.
2. Perfil plano, lo cual las vuelve fácil de adaptar a distintas superficies.

4. 3. Bajo costo de fabricación.

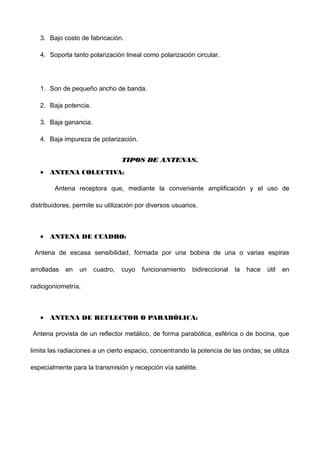

4. Soporta tanto polarización lineal como polarización circular.
1. Son de pequeño ancho de banda.
2. Baja potencia.
3. Baja ganancia.
4. Baja impureza de polarización.
TIPOS DE ANTENAS.TIPOS DE ANTENAS.
• ANTENA COLECTIVA:
Antena receptora que, mediante la conveniente amplificación y el uso de
distribuidores, permite su utilización por diversos usuarios.
• ANTENA DE CUADRO:
Antena de escasa sensibilidad, formada por una bobina de una o varias espiras
arrolladas en un cuadro, cuyo funcionamiento bidireccional la hace útil en
radiogoniometría.
• ANTENA DE REFLECTOR O PARABÓLICA:
Antena provista de un reflector metálico, de forma parabólica, esférica o de bocina, que
limita las radiaciones a un cierto espacio, concentrando la potencia de las ondas; se utiliza
especialmente para la transmisión y recepción vía satélite.

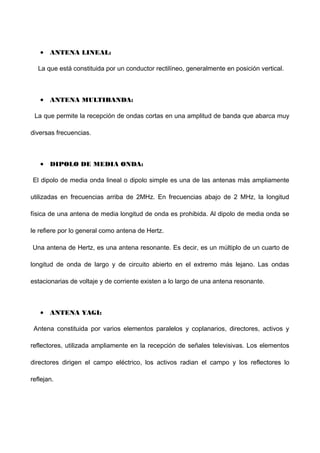

5. • ANTENA LINEAL:
La que está constituida por un conductor rectilíneo, generalmente en posición vertical.
• ANTENA MULTIBANDA:
La que permite la recepción de ondas cortas en una amplitud de banda que abarca muy
diversas frecuencias.
• DIPOLO DE MEDIA ONDA:
El dipolo de media onda lineal o dipolo simple es una de las antenas más ampliamente
utilizadas en frecuencias arriba de 2MHz. En frecuencias abajo de 2 MHz, la longitud
física de una antena de media longitud de onda es prohibida. Al dipolo de media onda se
le refiere por lo general como antena de Hertz.
Una antena de Hertz, es una antena resonante. Es decir, es un múltiplo de un cuarto de
longitud de onda de largo y de circuito abierto en el extremo más lejano. Las ondas
estacionarias de voltaje y de corriente existen a lo largo de una antena resonante.
• ANTENA YAGI:
Antena constituida por varios elementos paralelos y coplanarios, directores, activos y
reflectores, utilizada ampliamente en la recepción de señales televisivas. Los elementos
directores dirigen el campo eléctrico, los activos radian el campo y los reflectores lo
reflejan.

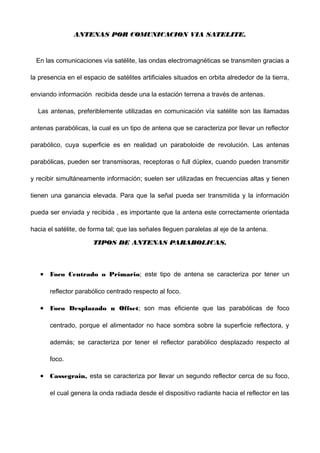

6. ANTENAS POR COMUNICACION VIA SATELITE.ANTENAS POR COMUNICACION VIA SATELITE.
En las comunicaciones vía satélite, las ondas electromagnéticas se transmiten gracias a
la presencia en el espacio de satélites artificiales situados en orbita alrededor de la tierra,
enviando información recibida desde una la estación terrena a través de antenas.
Las antenas, preferiblemente utilizadas en comunicación vía satélite son las llamadas
antenas parabólicas, la cual es un tipo de antena que se caracteriza por llevar un reflector
parabólico, cuya superficie es en realidad un paraboloide de revolución. Las antenas
parabólicas, pueden ser transmisoras, receptoras o full dúplex, cuando pueden transmitir
y recibir simultáneamente información; suelen ser utilizadas en frecuencias altas y tienen
tienen una ganancia elevada. Para que la señal pueda ser transmitida y la información
pueda ser enviada y recibida , es importante que la antena este correctamente orientada
hacia el satélite, de forma tal; que las señales lleguen paralelas al eje de la antena.
TIPOS DE ANTENAS PARABOLICAS.TIPOS DE ANTENAS PARABOLICAS.
• Foco Centrado o Primario; este tipo de antena se caracteriza por tener un
reflector parabólico centrado respecto al foco.
• Foco Desplazado u Offset; son mas eficiente que las parabólicas de foco
centrado, porque el alimentador no hace sombra sobre la superficie reflectora, y
además; se caracteriza por tener el reflector parabólico desplazado respecto al
foco.
• Cassegrain, esta se caracteriza por llevar un segundo reflector cerca de su foco,
el cual genera la onda radiada desde el dispositivo radiante hacia el reflector en las

7. antenas transmisoras, o refleja la onda recibida desde el reflector hacia el
dispositivo detector en las antenas receptoras.

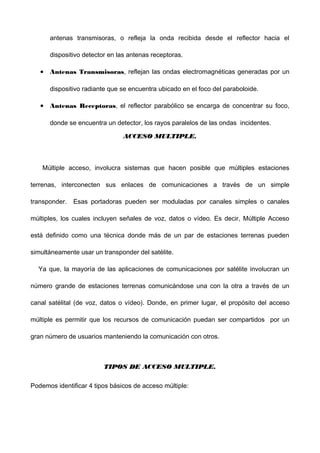

• Antenas Transmisoras, reflejan las ondas electromagnéticas generadas por un
dispositivo radiante que se encuentra ubicado en el foco del paraboloide.
• Antenas Receptoras, el reflector parabólico se encarga de concentrar su foco,
donde se encuentra un detector, los rayos paralelos de las ondas incidentes.
ACCESO MULTIPLE.ACCESO MULTIPLE.
Múltiple acceso, involucra sistemas que hacen posible que múltiples estaciones
terrenas, interconecten sus enlaces de comunicaciones a través de un simple
transponder. Esas portadoras pueden ser moduladas por canales simples o canales
múltiples, los cuales incluyen señales de voz, datos o vídeo. Es decir, Múltiple Acceso
está definido como una técnica donde más de un par de estaciones terrenas pueden
simultáneamente usar un transponder del satélite.
Ya que, la mayoría de las aplicaciones de comunicaciones por satélite involucran un
número grande de estaciones terrenas comunicándose una con la otra a través de un
canal satélital (de voz, datos o vídeo). Donde, en primer lugar, eel propósito del acceso
múltiple es permitir que los recursos de comunicación puedan ser compartidos por un
gran número de usuarios manteniendo la comunicación con otros.
TIPOS DE ACCESO MULTIPLE.TIPOS DE ACCESO MULTIPLE.
Podemos identificar 4 tipos básicos de acceso múltiple:

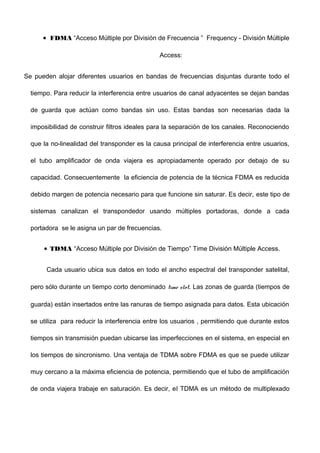

8. • FDMA “Acceso Múltiple por División de Frecuencia ” Frequency - División Múltiple
Access:
Se pueden alojar diferentes usuarios en bandas de frecuencias disjuntas durante todo el
tiempo. Para reducir la interferencia entre usuarios de canal adyacentes se dejan bandas
de guarda que actúan como bandas sin uso. Estas bandas son necesarias dada la
imposibilidad de construir filtros ideales para la separación de los canales. Reconociendo
que la no-linealidad del transponder es la causa principal de interferencia entre usuarios,
el tubo amplificador de onda viajera es apropiadamente operado por debajo de su
capacidad. Consecuentemente la eficiencia de potencia de la técnica FDMA es reducida
debido margen de potencia necesario para que funcione sin saturar. Es decir, este tipo de
sistemas canalizan el transpondedor usando múltiples portadoras, donde a cada
portadora se le asigna un par de frecuencias.
• TDMA “Acceso Múltiple por División de Tiempo” Time División Múltiple Access.
Cada usuario ubica sus datos en todo el ancho espectral del transponder satelital,
pero sólo durante un tiempo corto denominado time slot. Las zonas de guarda (tiempos de
guarda) están insertados entre las ranuras de tiempo asignada para datos. Esta ubicación
se utiliza para reducir la interferencia entre los usuarios , permitiendo que durante estos
tiempos sin transmisión puedan ubicarse las imperfecciones en el sistema, en especial en
los tiempos de sincronismo. Una ventaja de TDMA sobre FDMA es que se puede utilizar
muy cercano a la máxima eficiencia de potencia, permitiendo que el tubo de amplificación

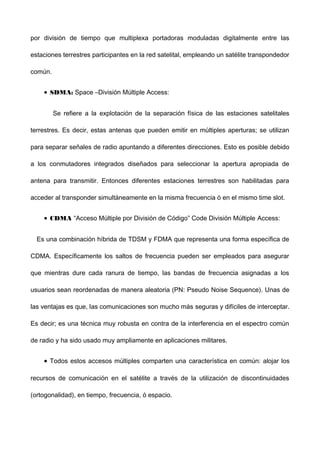

de onda viajera trabaje en saturación. Es decir, el TDMA es un método de multiplexado

9. por división de tiempo que multiplexa portadoras moduladas digitalmente entre las
estaciones terrestres participantes en la red satelital, empleando un satélite transpondedor
común.
• SDMA: Space –División Múltiple Access:
Se refiere a la explotación de la separación física de las estaciones satelitales
terrestres. Es decir, estas antenas que pueden emitir en múltiples aperturas; se utilizan
para separar señales de radio apuntando a diferentes direcciones. Esto es posible debido
a los conmutadores integrados diseñados para seleccionar la apertura apropiada de
antena para transmitir. Entonces diferentes estaciones terrestres son habilitadas para
acceder al transponder simultáneamente en la misma frecuencia ó en el mismo time slot.
• CDMA “Acceso Múltiple por División de Código” Code División Múltiple Access:
Es una combinación híbrida de TDSM y FDMA que representa una forma específica de
CDMA. Específicamente los saltos de frecuencia pueden ser empleados para asegurar
que mientras dure cada ranura de tiempo, las bandas de frecuencia asignadas a los
usuarios sean reordenadas de manera aleatoria (PN: Pseudo Noise Sequence). Unas de
las ventajas es que, las comunicaciones son mucho más seguras y difíciles de interceptar.
Es decir; es una técnica muy robusta en contra de la interferencia en el espectro común
de radio y ha sido usado muy ampliamente en aplicaciones militares.
• Todos estos accesos múltiples comparten una característica en común: alojar los
recursos de comunicación en el satélite a través de la utilización de discontinuidades
(ortogonalidad), en tiempo, frecuencia, ó espacio.
