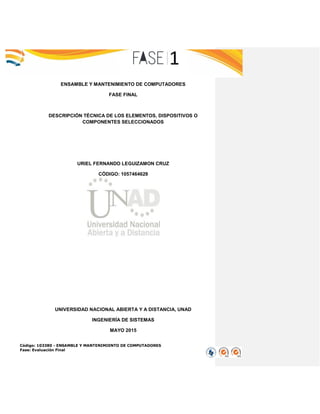

ENSAMBLE Y MANTENIMIENTO FASE 1

Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
FASE FINAL
DESCRIPCIÓN TÉCNICA DE LOS ELEMENTOS, DISPOSITIVOS O
COMPONENTES SELECCIONADOS
URIEL FERNANDO LEGUIZAMON CRUZ
CÓDIGO: 1057464629
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA, UNAD
INGENIERÍA DE SISTEMAS
MAYO 2015

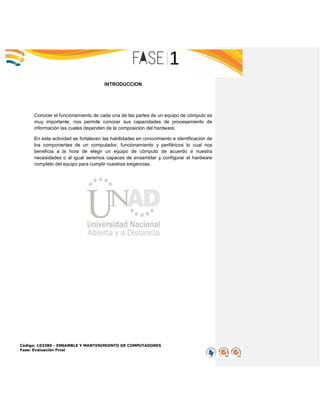

INTRODUCCION
Conocer el funcionamiento de cada una de las partes de un equipo de cómputo es
muy importante, nos permite conocer sus capacidades de procesamiento de
información las cuales dependen de la composición del hardware.
En esta actividad se fortalecen las habilidades en conocimiento e identificación de
los componentes de un computador, funcionamiento y periféricos lo cual nos
beneficia a la hora de elegir un equipo de cómputo de acuerdo a nuestra
necesidades o al igual seremos capaces de ensamblar y configurar el hardware
completo del equipo para cumplir nuestras exigencias.

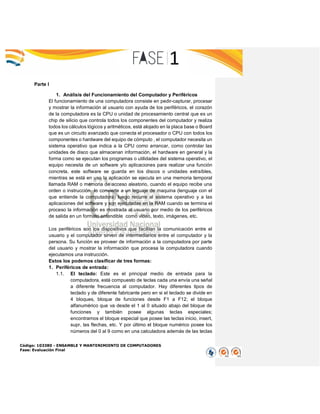

Parte I
1. Análisis del Funcionamiento del Computador y Periféricos
El funcionamiento de una computadora consiste en pedir-capturar, procesar
y mostrar la información al usuario con ayuda de los periféricos, el corazón
de la computadora es la CPU o unidad de procesamiento central que es un
chip de silicio que controla todos los componentes del computador y realiza
todos los cálculos lógicos y aritméticos, está alojado en la placa base o Board
que es un circuito avanzado que conecta el procesador o CPU con todos los
componentes o hardware del equipo de cómputo , el computador necesita un
sistema operativo que indica a la CPU como arrancar, como controlar las
unidades de disco que almacenan información, el hardware en general y la
forma como se ejecutan los programas o utilidades del sistema operativo, el
equipo necesita de un software y/o aplicaciones para realizar una función
concreta, este software se guarda en los discos o unidades extraíbles,
mientras se está en uso la aplicación se ejecuta en una memoria temporal
llamada RAM o memoria de acceso aleatorio, cuando el equipo recibe una
orden o instrucción lo convierte a un leguaje de maquina (lenguaje con el
que entiende la computadora) luego recurre al sistema operativo y a las
aplicaciones del software y son ejecutadas en la RAM cuando se termina el
proceso la información es mostrada al usuario por medio de los periféricos
de salida en un formato entendible como video, texto, imágenes, etc.
Los periféricos son los dispositivos que facilitan la comunicación entre el
usuario y el computador sirven de intermediarios entre el computador y la
persona. Su función es proveer de información a la computadora por parte
del usuario y mostrar la información que procesa la computadora cuando
ejecutamos una instrucción.
Estos los podemos clasificar de tres formas:
1. Periféricos de entrada:
1.1. El teclado: Este es el principal medio de entrada para la
computadora, está compuesto de teclas cada una envía una señal
a diferente frecuencia al computador. Hay diferentes tipos de
teclado y de diferente fabricante pero en si el teclado se divide en
4 bloques, bloque de funciones desde F1 a F12; el bloque
alfanumérico que va desde el 1 al 0 situado abajo del bloque de
funciones y también posee algunas teclas especiales;
encontramos el bloque especial que posee las teclas inicio, insert,

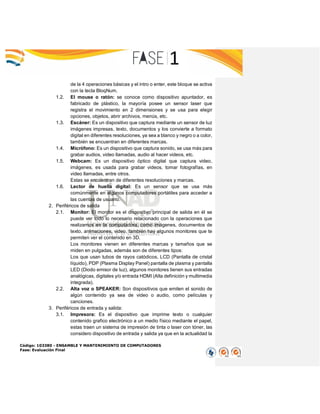

supr, las flechas, etc. Y por último el bloque numérico posee los
números del 0 al 9 como en una calculadora además de las teclas

de la 4 operaciones básicas y el intro o enter, este bloque se activa
con la tecla BloqNum.
1.2. El mouse o ratón: se conoce como dispositivo apuntador, es
fabricado de plástico, la mayoría posee un sensor laser que
registra el movimiento en 2 dimensiones y se usa para elegir
opciones, objetos, abrir archivos, menús, etc.
1.3. Escáner: Es un dispositivo que captura mediante un sensor de luz
imágenes impresas, texto, documentos y los convierte a formato
digital en diferentes resoluciones, ya sea a blanco y negro o a color,
también se encuentran en diferentes marcas.
1.4. Micrófono: Es un dispositivo que captura sonido, se usa más para
grabar audios, video llamadas, audio al hacer videos, etc.
1.5. Webcam: Es un dispositivo óptico digital que captura video,
imágenes, es usada para grabar videos, tomar fotografías, en
video llamadas, entre otros.
Estas se encuentran de diferentes resoluciones y marcas.
1.6. Lector de huella digital: Es un sensor que se usa más
comúnmente en algunos computadores portátiles para acceder a
las cuentas de usuario.
2. Periféricos de salida
2.1. Monitor: El monitor es el dispositivo principal de salida en él se
puede ver todo lo necesario relacionado con la operaciones que
realizamos en la computadora, como imágenes, documentos de
texto, animaciones, video, también hay algunos monitores que te
permiten ver el contenido en 3D.
Los monitores vienen en diferentes marcas y tamaños que se
miden en pulgadas, además son de diferentes tipos:
Los que usan tubos de rayos catódicos, LCD (Pantalla de cristal
líquido), PDP (Plasma Display Panel) pantalla de plasma y pantalla
LED (Diodo emisor de luz), algunos monitores tienen sus entradas
analógicas, digitales y/o entrada HDMI (Alta definición y multimedia
integrada).
2.2. Alta voz o SPEAKER: Son dispositivos que emiten el sonido de
algún contenido ya sea de video o audio, como películas y
canciones.
3. Periféricos de entrada y salida:
3.1. Impresora: Es el dispositivo que imprime texto o cualquier
contenido grafico electrónico a un medio físico mediante el papel,
estas traen un sistema de impresión de tinta o laser con tóner, las
considero dispositivo de entrada y salida ya que en la actualidad la

mayoría de impresoras multifuncionales, algunas traen sensores y
cámaras adicionales que proveen de información al computador.
3.2. Adaptador de red: Es un dispositivo usado para conectarse a
internet por cable por medio de este dispositivo se recibe y se envía
información, además convierte la señal digital en analógica.
3.3. Tarjeta inalámbrica: Es un dispositivo usado para conectarse a
internet por cable por medio de este dispositivo se recibe y se envía
información.
3.4. Monitor táctil: Este dispositivo cumple la misma función que el
monitor tradicional a diferencia que es táctil y recibe instrucciones
directamente en la pantalla.
II. Descripción de las Características Principales del hardware de un
Computador
CARACTERISTICAS TECNICAS DEL HARDWARE
DISPOSITIVO HARDWARE
DESCRIPCION TECNICA DEL
HARDWARE
Procesadores
1. AMD Phenom x4 9950:
Esta tecnología integra múltiples
núcleos en el procesador.
Velocidad: 2,6 GHz
Maneja un voltaje entre 1.05-1.30
Temperatura máxima 61 ºC
Potencia en watts 125w
Implementa tecnología en
virtualización
Cuenta con 3 niveles de cache:
128 KB en cache L1
512 KB en CacheL2
2048 KB en cache L3
Emplea tecnología Hyper
Transport 3 la cual maximiza el
rendimiento y elimina cualquier
cuello de botella.
2.i7 -4770 Processor:
Procesador 4 núcleos con una
velocidad
De 3.34GHz a 3.9 GHz máxima.
Temperatura Máxima 100 ºC
Potencia en Watts 47W
Canales de memoria máximo 2

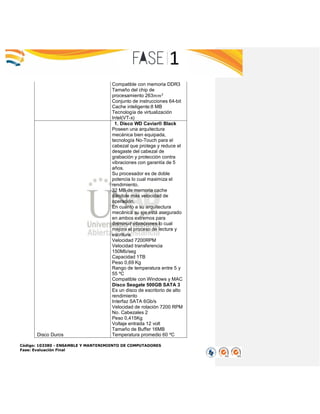

Compatible con memoria DDR3
Tamaño del chip de
procesamiento 263𝑚𝑚2
Conjunto de instrucciones 64-bit
Cache inteligente:8 MB
Tecnología de virtualización
Intel(VT-x)
Disco Duros
1. Disco WD Caviar® Black
Poseen una arquitectura
mecánica bien equipada,
tecnología No-Touch para el
cabezal que protege y reduce el
desgaste del cabezal de
grabación y protección contra
vibraciones con garantía de 5
años.
Su procesador es de doble
potencia lo cual maximiza el
rendimiento.
32 MB de memoria cache
dándole más velocidad de
operación.
En cuanto a su arquitectura
mecánica su eje está asegurado
en ambos extremos para
disminuir vibraciones lo cual
mejora el proceso de lectura y
escritura.
Velocidad 7200RPM
Velocidad transferencia
150Mb/seg
Capacidad 1TB
Peso 0,69 Kg
Rango de temperatura entre 5 y
55 ºC
Compatible con Windows y MAC
Disco Seagate 500GB SATA 3
Es un disco de escritorio de alto
rendimiento
Interfaz SATA 6Gb/s
Velocidad de rotación 7200 RPM
No. Cabezales 2
Peso 0,415Kg
Voltaje entrada 12 volt
Tamaño de Buffer 16MB
Temperatura promedio 60 ºC

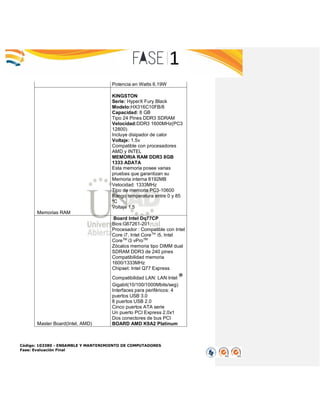

Potencia en Watts 6.19W
Memorias RAM
KINGSTON
Serie: HyperX Fury Black
Modelo:HX316C10FB/8
Capacidad: 8 GB
Tipo 24 Pines DDR3 SDRAM
Velocidad:DDR3 1600MHz(PC3
12800)
Incluye disipador de calor
Voltaje: 1.5v
Compatible con procesadores
AMD y INTEL
MEMORIA RAM DDR3 8GB
1333 ADATA
Esta memoria posee varias
pruebas que garantizan su
Memoria interna 8192MB
Velocidad: 1333MHz
Tipo de memoria PC3-10600
Rango temperatura entre 0 y 85
ºC
Voltaje 1.5
Master Board(Intel, AMD)
Board Intel Dq77CP
Bios:G67261-201
Procesador : Compatible con Intel
Core i7, Intel CoreTm
i5, Intel
CoreTM
i3 vProTM
Zócalos memoria tipo DIMM dual
SDRAM DDR3 de 240 pines
Compatibilidad memoria
1600/1333MHz
Chipset: Intel Q77 Express
Compatibilidad LAN: LAN Intel ®
Gigabit(10/100/1000Mbits/seg)
Interfaces para periféricos: 4
puertos USB 3.0
8 puertos USB 2.0
Cinco puertos ATA serie
Un puerto PCI Express 2.0x1
Dos conectores de bus PCI

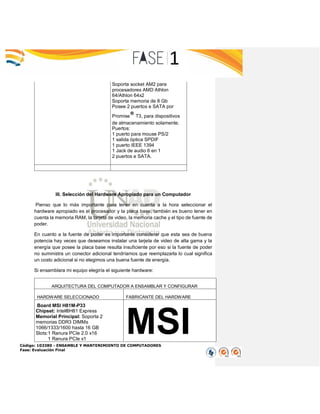

BOARD AMD K9A2 Platinum

Soporta socket AM2 para
procesadores AMD Athlon
64/Athlon 64x2
Soporta memoria de 8 Gb
Posee 2 puertos e SATA por
Promise® T3, para dispositivos
de almacenamiento solamente.
Puertos:
1 puerto para mouse PS/2
1 salida óptica SPDIF
1 puerto IEEE 1394
1 Jack de audio 6 en 1
2 puertos e SATA.
III. Selección del Hardware Apropiado para un Computador
Pienso que lo más importante para tener en cuenta a la hora seleccionar el
hardware apropiado es el procesador y la placa base, también es bueno tener en
cuenta la memoria RAM, la tarjeta de video, la memoria cache y el tipo de fuente de
poder.
En cuanto a la fuente de poder es importante considerar que esta sea de buena
potencia hay veces que deseamos instalar una tarjeta de video de alta gama y la
energía que posee la placa base resulta insuficiente por eso si la fuente de poder
no suministra un conector adicional tendríamos que reemplazarla lo cual significa
un costo adicional si no elegimos una buena fuente de energía.
Si ensamblara mi equipo elegiría el siguiente hardware:
ARQUITECTURA DEL COMPUTADOR A ENSAMBLAR Y CONFIGURAR
HARDWARE SELECCIONADO FABRICANTE DEL HARDWARE
Board MSI H81M-P33
Chipset: Intel®H81 Express
Memorial Principal: Soporta 2
memorias DDR3 DIMMs
1066/1333/1600 hasta 16 GB
Slots:1 Ranura PCIe 2.0 x16
1 Ranura PCIe x1
MSI

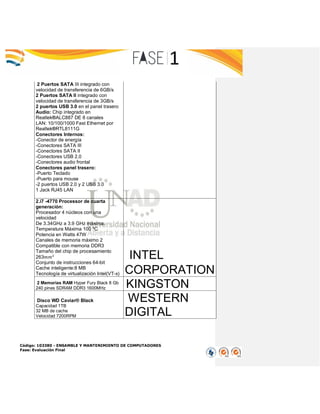

2 Puertos SATA III integrado con
velocidad de transferencia de 6GB/s
2 Puertos SATA II integrado con
velocidad de transferencia de 3GB/s
2 puertos USB 3.0 en el panel trasero
Audio: Chip integrado en
Realtek®ALC887 DE 8 canales
LAN: 10/100/1000 Fast Ethernet por
Realtek®RTL8111G
Conectores Internos:
-Conector de energía
-Conectores SATA III
-Conectores SATA II
-Conectores USB 2.0
-Conectores audio frontal
Conectores panel trasero:
-Puerto Teclado
-Puerto para mouse
-2 puertos USB 2.0 y 2 USB 3.0
1 Jack RJ45 LAN
2.i7 -4770 Processor de cuarta
generación:
Procesador 4 núcleos con una
velocidad
De 3.34GHz a 3.9 GHz máxima.
Temperatura Máxima 100 ºC
Potencia en Watts 47W
Canales de memoria máximo 2
Compatible con memoria DDR3
Tamaño del chip de procesamiento
263𝑚𝑚2
Conjunto de instrucciones 64-bit
Cache inteligente:8 MB
Tecnología de virtualización Intel(VT-x)
INTEL
CORPORATION
2 Memorias RAM Hyper Fury Black 8 Gb
240 pines SDRAM DDR3 1600MHz KINGSTON
Disco WD Caviar® Black
Capacidad 1TB
32 MB de cache
Velocidad 7200RPM
WESTERN
DIGITAL

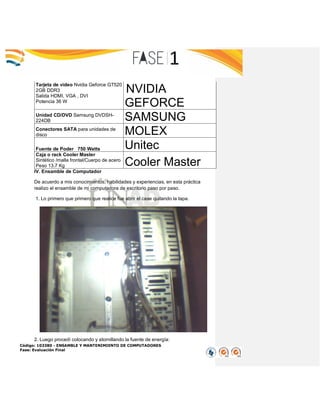

Tarjeta de video Nvidia Geforce GT520
2GB DDR3
Salida HDMI, VGA , DVI
Potencia 36 W
NVIDIA
GEFORCE
Unidad CD/DVD Samsung DVDSH-
224DB SAMSUNG
Conectores SATA para unidades de
disco MOLEX
Fuente de Poder 750 Watts Unitec
Caja o rack Cooler Master
Sintético /malla frontal/Cuerpo de acero
Peso 13.7 Kg Cooler Master
IV. Ensamble de Computador
De acuerdo a mis conocimientos, habilidades y experiencias, en esta práctica
realizo el ensamble de mi computadora de escritorio paso por paso.
1. Lo primero que primero que realice fue abrir el case quitando la tapa.
2. Luego procedí colocando y atornillando la fuente de energía:

3. Luego se procede colocando el procesador o CPU en el socket tanto la CPU
como el socket trae una indicación que muestra posición correcta en la que debe
quedar el procesador(AMD Pentium 1.8 GHZx4), una vez fijo el procesador le
aplique pasta térmica que ayuda a que el calor se disipe hacia el disipador y el
cooler.
5. Posteriormente se fija el disipador de calor y el cooler sobre la CPU y se realiza
la conexión del cooler en un puerto de energía en la board.

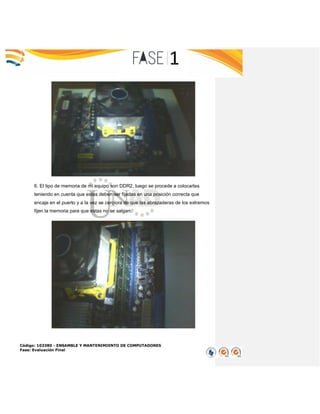

6. El tipo de memoria de mi equipo son DDR2, luego se procede a colocarlas
teniendo en cuenta que estas deben ser fijadas en una posición correcta que
encaje en el puerto y a la vez se cerciora de que las abrazaderas de los extremos
fijen la memoria para que estas no se salgan.

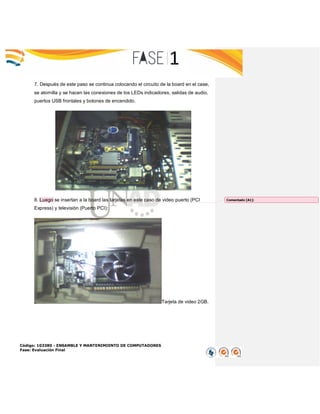

7. Después de este paso se continua colocando el circuito de la board en el case,
se atornilla y se hacen las conexiones de los LEDs indicadores, salidas de audio,
puertos USB frontales y botones de encendido.
8. Luego se insertan a la board las tarjetas en este caso de video puerto (PCI
Express) y televisión (Puerto PCI):
Tarjeta de video 2GB.
Comentado [A1]:

Tarjeta de televisión.
Tarjeta de video y Tarjeta de televisión fijas en sus puertos correspondientes.
9. Posteriormente se atornillan al case la unidad de disco CD/DVD y el disco duro.

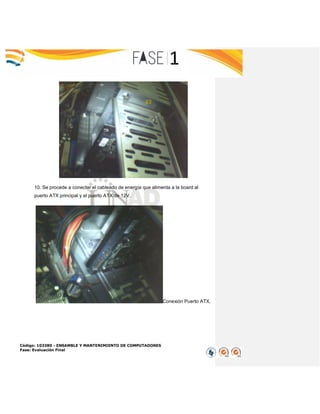

10. Se procede a conectar el cableado de energía que alimenta a la board al
puerto ATX principal y el puerto ATX de 12V.
Conexión Puerto ATX.

Conexión puerto ATX 12v.
11. Se procede a conectar los cables de energía las unidades de disco(unidad
lectora CD/DVD y Hard Disk), ambas poseen conexión SATA.
11.1. Conexión de cable de energía del disco Duro.
11.2. Conexión del cable de energía de unidad lectora CD/DVD.

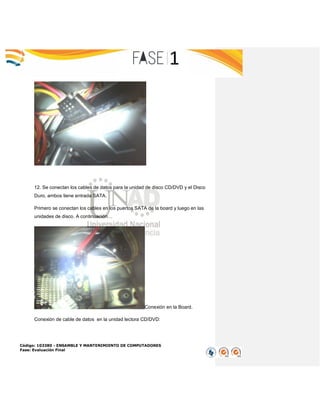

12. Se conectan los cables de datos para la unidad de disco CD/DVD y el Disco
Duro, ambos tiene entrada SATA.
Primero se conectan los cables en los puertos SATA de la board y luego en las
unidades de disco. A continuación…
Conexión en la Board.
Conexión de cable de datos en la unidad lectora CD/DVD:

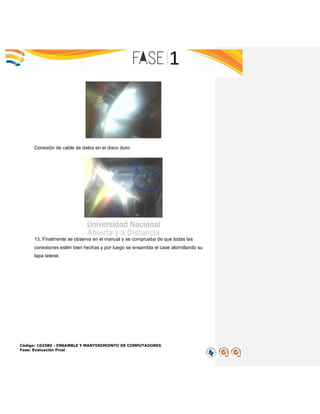

Conexión de cable de datos en el disco duro:
13. Finalmente se observa en el manual y se comprueba de que todas las
conexiones estén bien hechas y por luego se ensambla el case atornillando su
tapa lateral.

14. Por último se conectan todos los periféricos y cerciorarse de que el equipo
funcionen en condiciones normales.

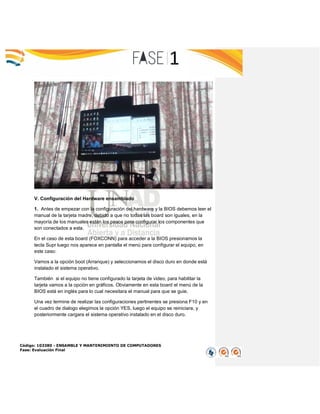

V. Configuración del Hardware ensamblado
1. Antes de empezar con la configuración del hardware y la BIOS debemos leer el
manual de la tarjeta madre, debido a que no todas las board son iguales, en la
mayoría de los manuales están los pasos para configurar los componentes que
son conectados a esta.
En el caso de esta board (FOXCONN) para acceder a la BIOS presionamos la
tecla Supr luego nos aparece en pantalla el menú para configurar el equipo, en
este caso:
Vamos a la opción boot (Arranque) y seleccionamos el disco duro en donde está
instalado el sistema operativo.
También si el equipo no tiene configurado la tarjeta de video, para habilitar la
tarjeta vamos a la opción en gráficos. Obviamente en esta board el menú de la
BIOS está en inglés para lo cual necesitara el manual para que se guie.
Una vez termine de realizar las configuraciones pertinentes se presiona F10 y en
el cuadro de dialogo elegimos la opción YES, luego el equipo se reiniciara, y
posteriormente cargara el sistema operativo instalado en el disco duro.

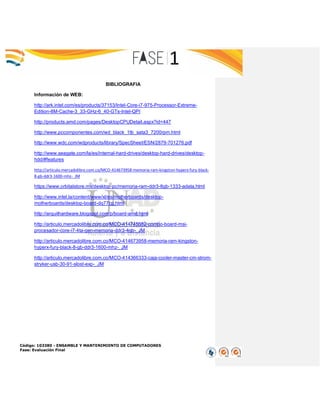

BIBLIOGRAFIA
Información de WEB:
http://ark.intel.com/es/products/37153/Intel-Core-i7-975-Processor-Extreme-
Edition-8M-Cache-3_33-GHz-6_40-GTs-Intel-QPI
http://products.amd.com/pages/DesktopCPUDetail.aspx?id=447
http://www.pccomponentes.com/wd_black_1tb_sata3_7200rpm.html
http://www.wdc.com/wdproducts/library/SpecSheet/ESN/2879-701276.pdf
http://www.seagate.com/la/es/internal-hard-drives/desktop-hard-drives/desktop-
hdd/#features
http://articulo.mercadolibre.com.co/MCO-414673958-memoria-ram-kingston-hyperx-fury-black-
8-gb-ddr3-1600-mhz-_JM
https://www.orbitalstore.mx/desktop-pc/memoria-ram-ddr3-8gb-1333-adata.html
http://www.intel.la/content/www/xl/es/motherboards/desktop-
motherboards/desktop-board-dq77cp.html
http://arquithardware.blogspot.com/p/board-amd.html
http://articulo.mercadolibre.com.co/MCO-414745582-combo-board-msi-
procesador-core-i7-4ta-gen-memoria-ddr3-4gb-_JM
http://articulo.mercadolibre.com.co/MCO-414673958-memoria-ram-kingston-
hyperx-fury-black-8-gb-ddr3-1600-mhz-_JM
http://articulo.mercadolibre.com.co/MCO-414366333-caja-cooler-master-cm-strom-
stryker-usb-30-91-slost-exp-_JM

ENSAMBLE Y MANTENIMIENTO FASE 1

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a ENSAMBLE Y MANTENIMIENTO FASE 1

Similar a ENSAMBLE Y MANTENIMIENTO FASE 1 (20)

ENSAMBLE Y MANTENIMIENTO FASE 1
