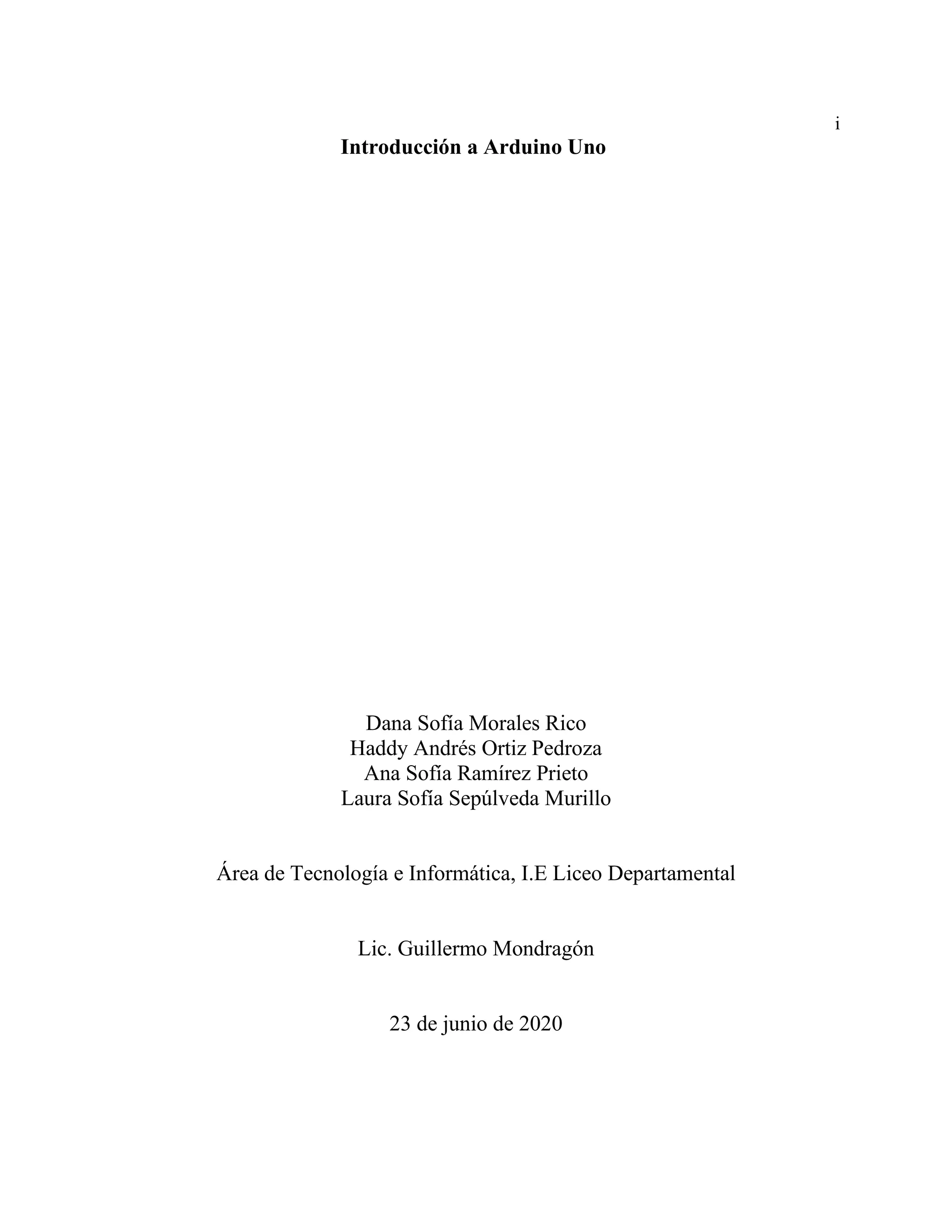

- 1. i Introducción a Arduino Uno Dana Sofía Morales Rico Haddy Andrés Ortiz Pedroza Ana Sofía Ramírez Prieto Laura Sofía Sepúlveda Murillo Área de Tecnología e Informática, I.E Liceo Departamental Lic. Guillermo Mondragón 23 de junio de 2020

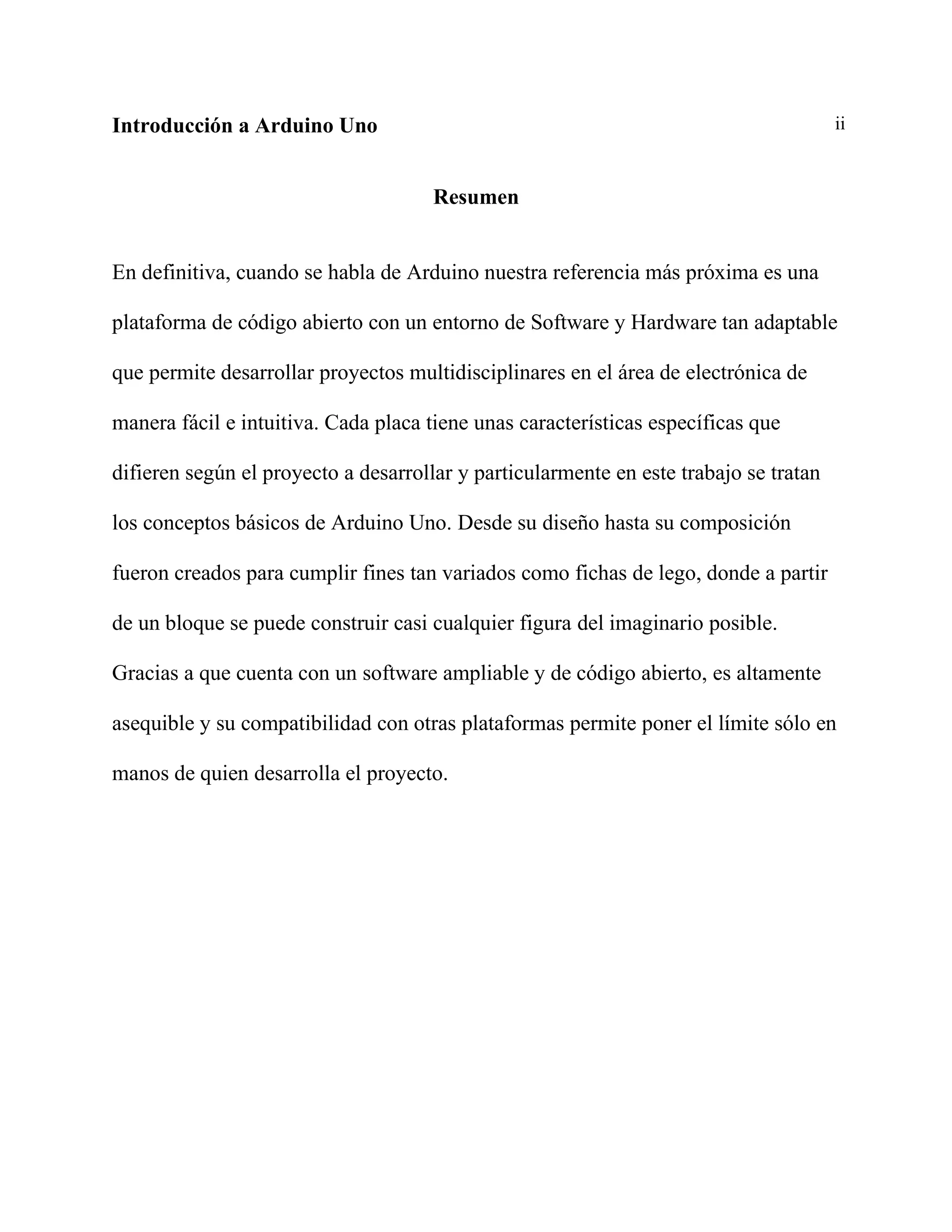

- 2. Introducción a Arduino Uno ii Resumen En definitiva, cuando se habla de Arduino nuestra referencia más próxima es una plataforma de código abierto con un entorno de Software y Hardware tan adaptable que permite desarrollar proyectos multidisciplinares en el área de electrónica de manera fácil e intuitiva. Cada placa tiene unas características específicas que difieren según el proyecto a desarrollar y particularmente en este trabajo se tratan los conceptos básicos de Arduino Uno. Desde su diseño hasta su composición fueron creados para cumplir fines tan variados como fichas de lego, donde a partir de un bloque se puede construir casi cualquier figura del imaginario posible. Gracias a que cuenta con un software ampliable y de código abierto, es altamente asequible y su compatibilidad con otras plataformas permite poner el límite sólo en manos de quien desarrolla el proyecto.
- 3. iii Tabla de Contenidos ¿Qué es Arduino?............................................................................................ 1 Breve Historia…………………………………………..…………………2 Arduino Uno ................................................................................................... 3 Características……………………………………………………………..3 En Arduino Uno, ¿cómo son las conexiones técnicas básicas?.......................4 ¿Para qué sirve?. ............................................................................................. 5 Cuando Arduino es utilizado como microcontrolador…………………….5 Cuando la placa Arduino hace de interfaz……………………………....5 Hardware y Software ...................................................................................... 6 ¿Qué significa Arduino de código abierto? .................................................... 8 Filosofía del software libre y el código abierto……………………………8 Conclusión ...................................................................................................... 9 Webgrafía…………………………………………………………………...10 Anexos………………………………………………………………………11
- 4. (Imagen 1). formas-arduino. [Figura]. Recuperado de: https://www.xataka.com/basics/que-arduino-como- funciona-que-puedes-hacer-uno 1 ¿Qué es Arduino? Arduino es una plataforma de hardware y software de código abierto, basada en una sencilla placa con entradas y salidas, analógicas y digitales, y un entorno de desarrollo que nos facilite interactuar con ella, esto quiere decir que son mini ordenadores que se pueden conectar con muchos sensores y actuadores, abierto para crear prototipos electrónicos, para universidades, colegios y empresas... Imagen 1
- 5. 2 Breve Historia Arduino comenzó como un proyecto de tesis de maestría de Hernando Barragán y sus asesores Massio Banzi y Casey Reas. Fue inventado en el año 2005, en principio, por la necesidad de aprendizaje para los estudiantes de computación y electrónica del mismo instituto, ya que, en ese entonces, adquirir una placa de micro controladores eran bastante caro y no ofrecían el soporte adecuado; no obstante, nunca se imaginó que esta herramienta se llegaría a convertir en años más adelante en el líder mundial de tecnologías DIY (Do It Yourself). No solo fue creado para economizar la creación de proyectos escolares dentro del instituto, sino que, además Banzi tenía la intención de ayudar a su escuela a evitar la quiebra de la misma con las ganancias que produciría vendiendo sus placas dentro del campus a un precio accesible (1 euro por unidad). El primer prototipo de Arduino fue fabricado en el instituto IVRAE. Inicialmente estaba basado en una simple placa de circuitos eléctricos, donde estaban conectados un micro controlador simple junto con resistencias de voltaje, además de que únicamente podían conectarse sensores simples como leds u otras resistencias, y, es más, aún no contaba con el soporte de algún lenguaje de programación para manipularla.
- 6. (Imagen 2). a000066_feature_5. [Fotografía]. Recuperado de: https://nelbren.com/es/arduino/Arduino_Mega_2560_everythin_you_need_to_know/ 3 Arduino Uno Es una placa de microcontrolador basada en el chip de Atmel ATmega328P (hoja de datos); esta fue la primera en una serie de placas de Arduino USB. Su principal diferencia de todas las placas anteriores es que esta no utiliza el FTDI USB a serie diver chip. En lugar de ello, este cuenta con el Atmega8U2 programado como convertidor de USB a serie. Características Microcontrolador: ATmega328, Voltaje de operación: 5V, Voltaje de entrada (recomendado): 7-12V, Voltaje de entrada (límites): 6-20V, Pines de E/S digitales: 14 (de los cuales 6 proporcionan salida PWM), Pines de entrada analógica: 6, Corriente DC por pin de E/S: 40 mA, Corriente DC para 3.3V Pin: 50 mA, Memoria Flash: 32 KB de los cuales 0,5 KB utilizados por el bootloader, SRAM: 2 KB (ATmega328), EEPROM: 1 KB (ATmega328), Velocidad de reloj: 16 MHz. Imagen 2
- 7. (Imagen 3). curso-básico-arduino. [Figura]. Recuperado de: https://arduinofacil.com/conexiones-de-la- placa-arduino-uno/ 4 En Arduino Uno, ¿cómo son las conexiones técnicas básicas? Entrada de alimentación Pines de E/S digitales Pines de entrada y salida analógica Conector USB Corriente DC por Pin de E/S Corriente CC para Pin de 3.3V Memoria Flash SRAM EEPROM Imagen 3
- 8. 5 ¿Para qué sirve? Para el desarrollo de elementos autónomos, conectarse a otros dispositivos o interactuar con otros programas, interrelacionándose de esta manera con su software o hardware. Tiene una gran flexibilidad (código abierto) por lo que puede llegar a ser utilizada en una infinidad de proyectos con respecto a programación industrial o doméstica. Se pueden dividir sus funciones en dos grandes grupos: Cuando Arduino es utilizado como microcontrolador Tiene un programa descargado desde un ordenador y funciona de forma independiente de éste, controla y alimenta determinados dispositivos y toma decisiones de acuerdo al programa descargado e interactúa con el mundo físico gracias a sensores y actuadores. Cuando la placa Arduino hace de interfaz Utilizada entre un ordenador u otro dispositivo, que ejecuta una determinada tarea, para traducir dicha tarea en el mundo físico a una acción. VER VIDEO PROYECTO Reloj/Alarma digital VER VIDEO PROYECTO Pesa VER VIDEO PROYECTO Control de acceso/Huella VER VIDEO PROYECTO Máquina Dispensadora
- 9. (Imagen 4). 01. [Figura]. Recuperado de: https://aprendiendoarduino.wordpress.com/2016/11/06/hw- arduino-a-fondo/ 6 Hardware y Software Principalmente está compuesto por una placa y un microcontrolador, el cual es programable y al ser un circuito integrado ejecuta órdenes guardadas en la memoria. Cuenta con grandes bloques funcionales cumpliendo cada uno una tarea específica. Estos se asemejan en su composición a las principales unidades funcionales de una computadora como lo son la Unidad Central de Procesamiento, Memoria y Periféricos de Entrada y Salida. Cuenta con amplia gama de placas y shields diversificando su uso. Imagen 4
- 10. (Imagen 5). Arduino_template. [Figura]. Recuperado de: https://aprendiendoarduino.wordpress.com/tag/software/ 7 El software de Arduino es un IDE, entorno de programación que ha sido empaquetado como un programa de aplicación; es decir, consiste en un editor de código, un compilador, un depurador y un constructor de interfaz gráfica (GUI). Además, incorpora las herramientas para cargar el programa ya compilado en la memoria flash del hardware. Arduino no solo proporciona las placas (Hardware), sino que nos proporciona un software consistente en un entorno de desarrollo (IDE), un lenguaje de programación simplificado para el HW y el bootloader ejecutado en la placa. La principal característica del software (IDE) y del lenguaje de programación es su sencillez y facilidad de uso. Imagen 5
- 11. (Imagen 6). arduino_hand. [Foto]. Recuperado de: https://coconauts.net/blog/2015/05/18/why-you-should- not-use-arduino-uno/ 8 ¿Qué significa Arduino de Código abierto? Quiere decir que está fundamentado en la: Filosofía del software libre y el código abierto La propia filosofía de la cultura libre ha favorecido la creación de una comunidad a nivel mundial en la que todos los usuarios pueden compartir sus proyectos. Con Arduino hemos visto cómo la filosofía del software libre se puede aplicar también al hardware. Se trata de una placa con un microcontrolador que se puede combinar con un amplio entorno de desarrollo. Imagen 6
- 12. 9 Conclusión Lo expuesto anteriormente nos demuestra que Arduino no es sólo una simple placa o tarjeta azul muy reconocida que se usa con mayor preferencia sobre otras, sino que va mucho más allá de su entorno completamente intuitivo de Hardware y Software abierto, al ser el resultado de un Proyecto que comenzó como tesis, fue evolucionando en función del proceso y con él, se expandieron sus objetivos iniciales. Sus características cambian según el diseño y se adaptan a las necesidades específicas del proyecto que se desee iniciar. Arduino se compone de elementos muy sencillos que a su vez forman un sistema íntegro y práctico con el cual se pueden desarrollar proyectos que van desde lo más básico hasta lo más complejo, con la posibilidad de ser aplicable a campos variados. Por su diseño es altamente asequible lo que hace que una tecnología tan completa pueda ser utilizada por quien lo requiera sin importar la variante económica. Sin lugar a dudas es una herramienta idónea para empezar a adquirir habilidades básicas en el mundo de la programación sin dejar de ser lo suficiente seria para el uso macro empresarial.
