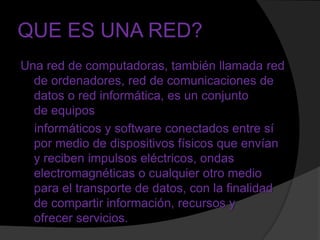

2. QUE ES UNA RED?
Una red de computadoras, también llamada red
de ordenadores, red de comunicaciones de
datos o red informática, es un conjunto
de equipos
informáticos y software conectados entre sí
por medio de dispositivos físicos que envían
y reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio
para el transporte de datos, con la finalidad
de compartir información, recursos y
ofrecer servicios.

3. Tipos de redes
Redes pan:
Las redes PAN (red de administración
personal) son redes pequeñas, las
cuales están conformadas por no
más de 8 equipos, por ejemplo:
café internet.

4. Redes can:
CAN: Campus Área Network, Red de Área
Campus. Una CAN es una colección de LAN
dispersadas geográficamente dentro de un
campus (universitario, oficinas
de gobierno, maquilas o industrias)
pertenecientes a una misma entidad en una
área delimitada en kilómetros. Una CAN utiliza
comúnmente tecnologías tales como FDDI y
Gigabit Ethernet para conectividad a través
de medios de comunicación tales como
fibra óptica y espectro disperso.

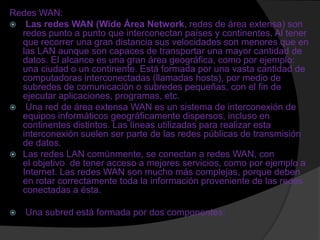

5. Redes WAN:
 Las redes WAN (Wide Área Network, redes de área extensa) son
redes punto a punto que interconectan países y continentes. Al tener
que recorrer una gran distancia sus velocidades son menores que en
las LAN aunque son capaces de transportar una mayor cantidad de
datos. El alcance es una gran área geográfica, como por ejemplo:
una ciudad o un continente. Está formada por una vasta cantidad de
computadoras interconectadas (llamadas hosts), por medio de
subredes de comunicación o subredes pequeñas, con el fin de
ejecutar aplicaciones, programas, etc.
 Una red de área extensa WAN es un sistema de interconexión de
equipos informáticos geográficamente dispersos, incluso en
continentes distintos. Las líneas utilizadas para realizar esta
interconexión suelen ser parte de las redes públicas de transmisión
de datos.
 Las redes LAN comúnmente, se conectan a redes WAN, con
el objetivo de tener acceso a mejores servicios, como por ejemplo a
Internet. Las redes WAN son mucho más complejas, porque deben
en rotar correctamente toda la información proveniente de las redes
conectadas a ésta.
 Una subred está formada por dos componentes:

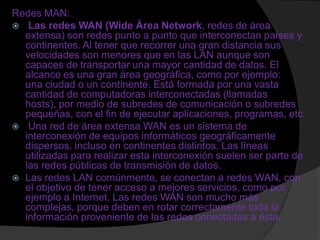

6. Redes MAN:
 Las redes WAN (Wide Área Network, redes de área
extensa) son redes punto a punto que interconectan países y
continentes. Al tener que recorrer una gran distancia sus
velocidades son menores que en las LAN aunque son
capaces de transportar una mayor cantidad de datos. El
alcance es una gran área geográfica, como por ejemplo:
una ciudad o un continente. Está formada por una vasta
cantidad de computadoras interconectadas (llamadas
hosts), por medio de subredes de comunicación o subredes
pequeñas, con el fin de ejecutar aplicaciones, programas, etc.
 Una red de área extensa WAN es un sistema de
interconexión de equipos informáticos geográficamente
dispersos, incluso en continentes distintos. Las líneas
utilizadas para realizar esta interconexión suelen ser parte de
las redes públicas de transmisión de datos.
 Las redes LAN comúnmente, se conectan a redes WAN, con
el objetivo de tener acceso a mejores servicios, como por
ejemplo a Internet. Las redes WAN son mucho más
complejas, porque deben en rotar correctamente toda la
información proveniente de las redes conectadas a ésta.

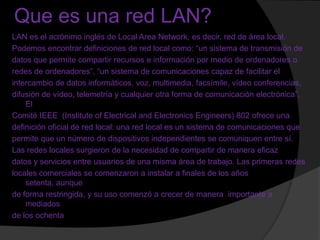

7. Que es una red LAN?
LAN es el acrónimo inglés de Local Area Network, es decir, red de área local.
Podemos encontrar definiciones de red local como: “un sistema de transmisión de
datos que permite compartir recursos e información por medio de ordenadores o
redes de ordenadores”, “un sistema de comunicaciones capaz de facilitar el
intercambio de datos informáticos, voz, multimedia, facsímile, vídeo conferencias,
difusión de vídeo, telemetría y cualquier otra forma de comunicación electrónica”.
El
Comité IEEE (Institute of Electrical and Electronics Engineers) 802 ofrece una
definición oficial de red local: una red local es un sistema de comunicaciones que
permite que un número de dispositivos independientes se comuniquen entre sí.
Las redes locales surgieron de la necesidad de compartir de manera eficaz
datos y servicios entre usuarios de una misma área de trabajo. Las primeras redes
locales comerciales se comenzaron a instalar a finales de los años
setenta, aunque
de forma restringida, y su uso comenzó a crecer de manera importante a
mediados
de los ochenta

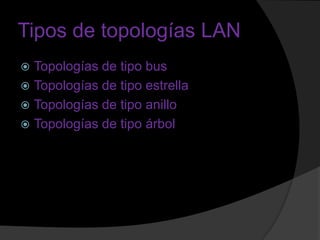

8. Tipos de topologías LAN
 Topologías de tipo bus
 Topologías de tipo estrella
 Topologías de tipo anillo
 Topologías de tipo árbol

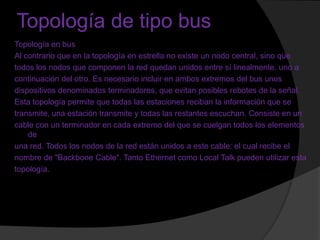

9. Topología de tipo bus
Topología en bus
Al contrario que en la topología en estrella no existe un nodo central, sino que
todos los nodos que componen la red quedan unidos entre sí linealmente, uno a
continuación del otro. Es necesario incluir en ambos extremos del bus unos
dispositivos denominados terminadores, que evitan posibles rebotes de la señal.
Esta topología permite que todas las estaciones reciban la información que se
transmite, una estación transmite y todas las restantes escuchan. Consiste en un
cable con un terminador en cada extremo del que se cuelgan todos los elementos
de
una red. Todos los nodos de la red están unidos a este cable: el cual recibe el
nombre de "Backbone Cable". Tanto Ethernet como Local Talk pueden utilizar esta
topología.

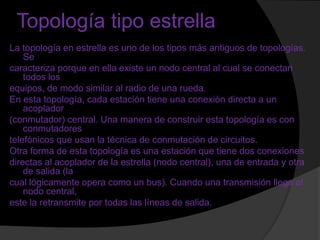

11. Topología tipo estrella
La topología en estrella es uno de los tipos más antiguos de topologías.
Se
caracteriza porque en ella existe un nodo central al cual se conectan
todos los
equipos, de modo similar al radio de una rueda.
En esta topología, cada estación tiene una conexión directa a un
acoplador
(conmutador) central. Una manera de construir esta topología es con
conmutadores
telefónicos que usan la técnica de conmutación de circuitos.
Otra forma de esta topología es una estación que tiene dos conexiones
directas al acoplador de la estrella (nodo central), una de entrada y otra
de salida (la
cual lógicamente opera como un bus). Cuando una transmisión llega al
nodo central,
este la retransmite por todas las líneas de salida.

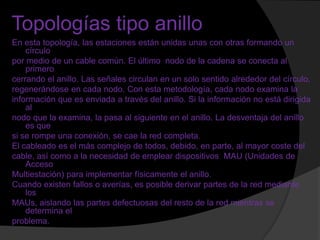

13. Topologías tipo anillo
En esta topología, las estaciones están unidas unas con otras formando un
círculo
por medio de un cable común. El último nodo de la cadena se conecta al
primero
cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo,
regenerándose en cada nodo. Con esta metodología, cada nodo examina la
información que es enviada a través del anillo. Si la información no está dirigida
al
nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo
es que
si se rompe una conexión, se cae la red completa.
El cableado es el más complejo de todos, debido, en parte, al mayor coste del
cable, así como a la necesidad de emplear dispositivos MAU (Unidades de
Acceso
Multiestación) para implementar físicamente el anillo.
Cuando existen fallos o averías, es posible derivar partes de la red mediante
los
MAUs, aislando las partes defectuosas del resto de la red mientras se
determina el
problema.

15. Topologías de tipo árbol
La topología en árbol es una variante de la topología en bus. Esta
topología
comienza en un punto denominado cabezal o raíz (headend). Uno o
más cables
pueden salir de este punto y cada uno de ellos puede tener
ramificaciones en
cualquier otro punto. Una ramificación puede volver a ramificarse. En
una topología
en árbol no se deben formar ciclos.
Una red como ésta representa una red completamente distribuida en la
que
computadoras alimentan de información a otras computadoras, que a su
vez
alimentan a otras. Las computadoras que se utilizan como dispositivos
remotos
pueden tener recursos de procesamientos independientes y recurren a
los recursos
en niveles superiores o inferiores conforme se requiera.

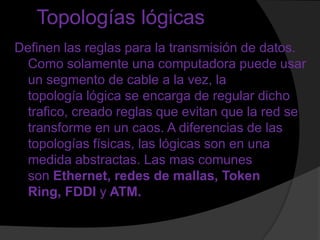

17. Topologías lógicas
Definen las reglas para la transmisión de datos.
Como solamente una computadora puede usar
un segmento de cable a la vez, la
topología lógica se encarga de regular dicho
trafico, creado reglas que evitan que la red se
transforme en un caos. A diferencias de las
topologías físicas, las lógicas son en una
medida abstractas. Las mas comunes
son Ethernet, redes de mallas, Token
Ring, FDDI y ATM.

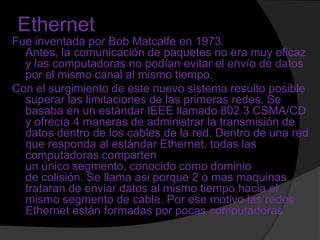

18. Ethernet
Fue inventada por Bob Matcalfe en 1973.
Antes, la comunicación de paquetes no era muy eficaz
y las computadoras no podían evitar el envío de datos
por el mismo canal al mismo tiempo.
Con el surgimiento de este nuevo sistema resulto posible
superar las limitaciones de las primeras redes. Se
basaba en un estándar IEEE llamado 802.3 CSMA/CD
y ofrecía 4 maneras de administrar la transmisión de
datos dentro de los cables de la red. Dentro de una red
que responda al estándar Ethernet, todas las
computadoras comparten
un único segmento, conocido como dominio
de colisión. Se llama asi porque 2 o mas maquinas
trataran de enviar datos al mismo tiempo hacia el
mismo segmento de cable. Por ese motivo las redes
Ethernet están formadas por pocas computadoras

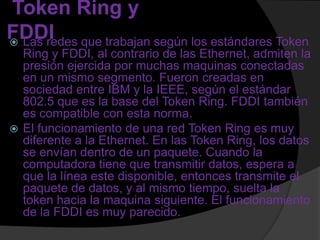

19. Token Ring y
FDDI que trabajan según los estándares Token
 Las redes
Ring y FDDI, al contrario de las Ethernet, admiten la
presión ejercida por muchas maquinas conectadas
en un mismo segmento. Fueron creadas en
sociedad entre IBM y la IEEE, según el estándar
802.5 que es la base del Token Ring. FDDI también
es compatible con esta norma.
 El funcionamiento de una red Token Ring es muy
diferente a la Ethernet. En las Token Ring, los datos
se envían dentro de un paquete. Cuando la
computadora tiene que transmitir datos, espera a
que la línea este disponible, entonces transmite el
paquete de datos, y al mismo tiempo, suelta la
token hacia la maquina siguiente. El funcionamiento
de la FDDI es muy parecido.

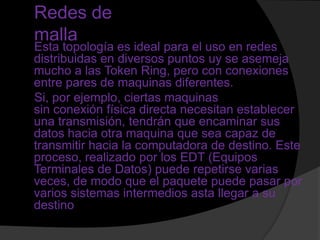

20. Redes de
malla
Esta topología es ideal para el uso en redes
distribuidas en diversos puntos uy se asemeja
mucho a las Token Ring, pero con conexiones
entre pares de maquinas diferentes.
Si, por ejemplo, ciertas maquinas
sin conexión física directa necesitan establecer
una transmisión, tendrán que encaminar sus
datos hacia otra maquina que sea capaz de
transmitir hacia la computadora de destino. Este
proceso, realizado por los EDT (Equipos
Terminales de Datos) puede repetirse varias
veces, de modo que el paquete puede pasar por
varios sistemas intermedios asta llegar a su
destino

21. ATM
 La red ATM es una de las redes mas modernas
disponibles en el mercado en el área de los
cableados. Es capaz de transmitir tanto voz y
datos mediante cables de fibra óptica. La ATM
transmite todos los paquetes como células de 53
bytes, con varios identificadores que seleccionan
que paquetes serán enviados primeros.
 La ATM es capaz de enviar a alta velocidad, en la
velocidad mas baja, funciona a 25 megabit por
segundo, cuando esta al máximo puede llegar a
622 megabit por segundo. El aumento de la
velocidad esta ligado al aumento de la complejidad
de la red y al elevado costo de instalación.

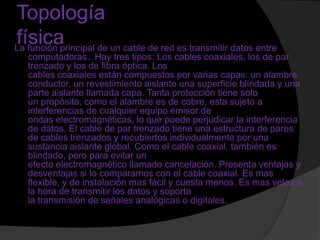

22. Topología
física
La función principal de un cable de red es transmitir datos entre
computadoras.. Hay tres tipos: Los cables coaxiales, los de par
trenzado y los de fibra óptica. Los
cables coaxiales están compuestos por varias capas: un alambre
conductor, un revestimiento aislante una superficie blindada y una
parte aislante llamada capa. Tanta protección tiene solo
un propósito, como el alambre es de cobre, esta sujeto a
interferencias de cualquier equipo emisor de
ondas electromagnéticas, lo que puede perjudicar la interferencia
de datos. El cable de par trenzado tiene una estructura de pares
de cables trenzados y recubiertos individualmente por una
sustancia aislante global. Como el cable coaxial, también es
blindado, pero para evitar un
efecto electromagnético llamado cancelación. Presenta ventajas y
desventajas si lo comparamos con el cable coaxial. Es mas
flexible, y de instalación mas fácil y cuesta menos. Es mas veloz a
la hora de transmitir los datos y soporta
la transmisión de señales analógicas o digitales.

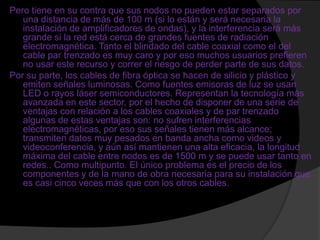

23. Pero tiene en su contra que sus nodos no pueden estar separados por
una distancia de más de 100 m (si lo están y será necesaria la
instalación de amplificadores de ondas), y la interferencia será más
grande si la red está cerca de grandes fuentes de radiación
electromagnética. Tanto el blindado del cable coaxial como el del
cable par trenzado es muy caro y por eso muchos usuarios prefieren
no usar este recurso y correr el riesgo de perder parte de sus datos.
Por su parte, los cables de fibra óptica se hacen de silicio y plástico y
emiten señales luminosas. Como fuentes emisoras de luz se usan
LED o rayos láser semiconductores. Representan la tecnología más
avanzada en este sector, por el hecho de disponer de una serie de
ventajas con relación a los cables coaxiales y de par trenzado
algunas de estas ventajas son: no sufren interferencias
electromagnéticas, por eso sus señales tienen más alcance;
transmiten datos muy pesados en banda ancha como videos y
videoconferencia, y aún así mantienen una alta eficacia, la longitud
máxima del cable entre nodos es de 1500 m y se puede usar tanto en
redes.. Como multipunto. El único problema es el precio de los
componentes y de la mano de obra necesaria para su instalación que
es casi cinco veces más que con los otros cables.
