1. INSTITUTO UNIVERSITARIO DE TECNOLOGIA
“ANTONIO JOSE DE SUCRE”
ETENSION-BARQUISIMETO
Red
Clasificación Geográfica de las
Redes
Topología de RED
Enlace Satelital
Modelo OSI , Capas y TCP/IP
Integrante:
David Lucena
Teleproceso
Prof. Oscar Pereira
INFORMATICA

2. RED
O Es una medio que se utiliza para
comunicarnos entre usuarios de
computadoras. todo por medio de un
control a través de los medios guiados y
no guiados con la seguridad de que cada
uno de ellos llegue a su destino con el fin
de compartir información y transmitir
datos.

3. Clasificación Geográfica de
las Redes
Las redes de ordenadores se pueden clasificar según la
escala o el grado del alcance de la red, por ejemplo la
red de área local (LAN), red del área del campus (CAN),
red de área metropolitana (MAN), o la red de área
amplia (WAN).
O Red de área local (LAN) Permiten la interconexión
desde unas pocas hasta miles de computadoras en la
misma área de trabajo como por ejemplo un edificio.
Son las redes más pequeñas que abarcan de unos
pocos metros a unos pocos kilómetros.

4. O Red de área de campus (CAN) es una colección de
LAN dispersadas geográficamente dentro de un
campus (universitario, oficinas de gobierno o
industrias) pertenecientes a una misma entidad en
una área delimitada en kilómetros.
O Red de área metropolitana (MAN) Tiene
cubrimiento en ciudades enteras o partes de las
mismas. Su uso se encuentra concentrado en
entidades de servicios públicos como bancos.
O Red de área amplia (WAN) Esta cubre áreas de
trabajo dispersas en un país o varios países o
continentes. Para lograr esto se necesitan distintos
tipos de medios: satélites, cables interoceánicos,
radio, etc.

5. Topología de RED
La topología de una red define únicamente la distribución del
cable que interconecta las diferentes computadoras, es decir,
es el mapa de distribución del cable que forma la intranet.
Define cómo se organiza el cable de las estaciones de trabajo.
A la hora de instalar una red, es importante seleccionar la
topología más adecuada a las necesidades existentes.
O Hay una serie de factores a tener en cuenta a la hora de
decidirse por una topología de red Concreta y son :
• La distribución de los equipos a interconectar.
• El tipo de aplicaciones que se van a ejecutar.
• La inversión que se quiere hacer.
• El costo que se quiere dedicar al mantenimiento y
actualización de la red local.
• El tráfico que va a soportar la red local.
• La capacidad de expansión. (Se debe diseñar una internet
teniendo en cuenta la escalabilidad.)

6. Tipos de Topologías
COBERTURA DE LAS REDES
• Existen redes de todos los tamaños. La red puede
comenzar como algo pequeño y crecer con la
organización. Es la forma en que las computadoras
están unidos unos a otros y depende, entre otros
factores se trata de una red de cable coaxial o de par
trenzado.
FISICAS
• La topología física, que es la disposición real de las
máquinas, dispositivos de red y cableado (los medios)
en la red.

7. O FISICAS: La red local o LAN (Local Área Network)
es un sistema de comunicaciones de alta
velocidad que conecta microcomputadoras o PC
y/o periféricos que se encuentran cercanos, por lo
general dentro del mismo edificio. Una LAN consta
de hardware y software de red y sirve para conectar
las que están aisladas.
O Una WAN (Wide Area Network) es un sistema de
interconexión de equipos informáticos
geográficamente dispersos, que pueden estar
incluso en continentes distintos. El sistema de
conexión para estas redes normalmente involucra a
redes públicas de transmisión de datos.

8. TOPOLOGÍA LÓGICA.
O Que es la forma en que las máquinas se comunican a través del
medio físico. La topología se refiere a la forma en que están
interconectados los distintos equipos (nodos) de una red. Un
nodo es un dispositivo activo conectado a la red, como un
ordenador o una impresora. Un nodo también puede ser
dispositivo o equipo de la red
O Existen varios tipos de topologías lógicas: Bus, Estrella, Anillo,
Híbridas, Árbol, Malla.
O Topología Bus : Esta topología consiste en varios nodos
conectados que comparten el mismo (nodos) conocido como
línea troncal. Físicamente cada PC está conectado a un cable
comunicar directamente, aunque la ruptura del cable hace que
los PC queden desconectados. Esta topología permite que todas
las estaciones reciban la información que se transmite, una
estación trasmite y todas las restantes escuchan.

9. O Topología Anillo: Los ordenadores o nodos están
enlazados formando un círculo a través de un mismo
cable. Las señales circulan en un solo sentido por el
círculo, regenerándose en cada nodo.
O Topología Híbridas:
El Bus, La Estrella Y El Anillo : se combinan algunas veces
para formar combinaciones de redes híbridas.
Anillo En Estrella: Esta topología se utiliza con el fin de
facilitar la administración de la red. Físicamente, la red es
una estrella centralizada en un concentrador, mientras que a
nivel lógico, la red es un anillo.
"Bus" En Estrella: El fin es igual a la topología anterior. En
este caso la red es un "bus" que se cablea físicamente como
una estrella por medio de concentradores.
Jerárquica: Esta estructura de cableado se utiliza en la mayor
parte de las redes locales actuales, por medio de
concentradores dispuestos en cascada par formar una red
jerárquica.

10. O Topología Árbol: La topología en árbol es similar a
la topología en estrella extendida, salvo en que no
tiene un nodo central. El enlace troncal es un cable
con varias capas de ramificaciones, y el flujo de
información es jerárquico. Conectado en el otro
extremo al enlace troncal generalmente se
encuentra un servidor.
O Topología Malla: En una topología de malla
completa, cada nodo se enlaza directamente con los
demás nodos. Las ventajas son que, como cada
todo se conecta físicamente a los demás, creando
una conexión extensa, si algún enlace deja de
funcionar la información puede circular a través de
cualquier cantidad de enlaces hasta llegar a destino.
Además, esta topología permite que la información
circule por varias rutas a través de la red.

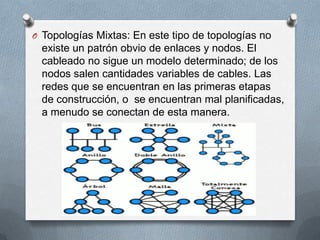

11. O Topologías Mixtas: En este tipo de topologías no
existe un patrón obvio de enlaces y nodos. El
cableado no sigue un modelo determinado; de los
nodos salen cantidades variables de cables. Las
redes que se encuentran en las primeras etapas
de construcción, o se encuentran mal planificadas,
a menudo se conectan de esta manera.

12. Enlace Satelital
O Un enlace satelital se conforma de tres etapas: Dos están
ubicadas en las estaciones terrestres, a las cuales llamaremos
modelos de enlace de subida o bajada y la tercera etapa estará
ubicada en el espacio, donde la señal de subida cruzará por el
transpondedor del satélite y será regresada a la tierra a una
menor frecuencia con la que fue transmitida.

13. O Estación terrena: Los modelos tanto de subida como de bajada
requieren de una estación terrena, ya sea para transmitir o para
recibir una señal y básicamente están compuestas de cuatro
segmentos. El primer segmento es un modulador de FI para
transmisión y en el caso de recepción se ocupa un demodulador
de FI. La segunda etapa es un convertidor elevador de FI a
microondas RF para transmisión y para la recepción un
convertidor descendente de RF a IF. La tercera es un
amplificador de alta potencia (HPA) para transmisión y para
recepción un amplificador de bajo ruido (LNA). Por último la
cuarta etapa que conforma son las antenas que conforman a la
estación terrena.
O Modelo de enlace de subida: El enlace de subida consiste en
modular una señal de FI en banda base a una señal de frecuencia
intermedia modulada en FM, PSK y QAM, seguida por el
convertidor elevador, el cual está constituido por un mezclador y
filtro pasa bandas, el cual convertirá la señal de IF a RF. Por
último la señal pasará por un amplificador de potencia (HPA), el
cual le dará la potencia necesaria para que la señal llegue hasta
el satélite.

14. O Modelo de enlace de Bajada: El receptor de la estación terrena
contiene un filtro, el cual limita la potencia de entrada que recibe
el LNA, una vez amplificada la señal en bajo ruido la señal será
descendida de RF a frecuencias IF por medio de un convertidor
descendente, después la señal será demodulada y entregada en
banda base.
O Transpondedor: El transpondedor esta constituido por un filtro
pasa bandas (BFP), el cual se encarga de limpiar el ruido que la
señal adquiere en la trayectoria de subida, además de que servirá
como seleccionador de canal, ya que cada canal satelital requiere
un transpondedor por separado. Le sigue un amplificador de bajo
ruido (LNA) y un desplazador de frecuencia, el cual tiene la
función de convertir la frecuencia de banda alta de subida a banda
baja de salida, después seguirá un amplificador de baja potencia el
cual amplificará la señal de RF para el enlace de bajada, las señal
será filtrada y regresada hacia la estación terrena.
O Potencia isotrópica radiada efectiva: La potencia isotrópica
radiada efectiva PIRE, es una medida que indica la fuerza con que
una señal es transmitida hacia un satélite o hacia una estación
terrestre.

15. El modelo OSI
O Durante las últimas dos décadas ha habido un enorme
crecimiento en la cantidad y tamaño de las redes.
Muchas de ellas sin embargo, se desarrollaron
utilizando implementaciones de hardware y software
diferentes. Como resultado, muchas de las redes eran
incompatibles y se volvió muy difícil para las redes que
utilizaban especificaciones distintas poder comunicarse
entre sí. Para solucionar este problema, la Organización
Internacional para la Normalización (ISO) realizó varias
investigaciones acerca de los esquemas de red.
O La ISO reconoció que era necesario crear un modelo
de red que pudiera ayudar a los diseñadores de red a
implementar redes que pudieran comunicarse y trabajar
en conjunto (interoperabilidad) y por lo tanto, elaboraron
el modelo de referencia OSI en 1984.

16. Análisis en la Red en Capas
¿Que fluye?
¿Que reglas rigen para el flujo?
¿Donde se produce el flujo?
¿Cuales son las diferentes normas de flujo?

17. Forma en que Viajan los
Paquetes de Bits
O Un paquete de datos es una unidad de información, lógicamente agrupada,
que se desplaza entre los sistemas de computación. Incluye la información
de origen junto con otros elementos necesarios para hacer que la
comunicación sea factible y confiable en relación con los dispositivos de
destino. La dirección origen de un paquete especifica la identidad del
computador que envía el paquete. La dirección destino especifica la
identidad del computador que finalmente recibe el paquete.
O Medio: Existen otros dos tipos de medios que son menos evidentes, pero
que no obstante se deben tener en cuenta en la comunicación por redes. En
primer lugar, está la atmósfera (en su mayor parte formada por oxígeno,
nitrógeno y agua) que transporta ondas de radio, microondas y luz.
Un medio es el material a través del cual viajan los paquetes de datos.
Puede ser cualquiera de los siguientes materiales:
O Cables Telefónicos
O Cable Coaxial (se utiliza para la TV por cable)
O Fibra Óptica (delgadas fibras de vidrio que transportan luz)

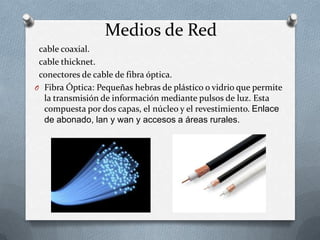

18. Medios de Red
cable coaxial.
cable thicknet.
conectores de cable de fibra óptica.
O Fibra Óptica: Pequeñas hebras de plástico o vidrio que permite
la transmisión de información mediante pulsos de luz. Esta
compuesta por dos capas, el núcleo y el revestimiento. Enlace
de abonado, lan y wan y accesos a áreas rurales.

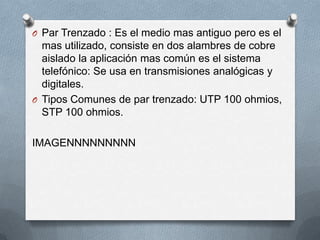

19. O Par Trenzado : Es el medio mas antiguo pero es el
mas utilizado, consiste en dos alambres de cobre
aislado la aplicación mas común es el sistema
telefónico: Se usa en transmisiones analógicas y
digitales.
O Tipos Comunes de par trenzado: UTP 100 ohmios,
STP 100 ohmios.
IMAGENNNNNNNNN

20. Protocolo
O Para que los paquetes de datos puedan viajar desde
el origen hasta su destino a través de una red, es
importante que todos los dispositivos de la red
hablen el mismo lenguaje o protocolo. Un protocolo
es un conjunto de reglas que hacen que la
comunicación en una red sea más eficiente.
O Las siete capas del modelo de referencia OSI:
O Capa 7: La capa de aplicación: navegadores de web
proceso de red de aplicaciones: proporcione
servicios de red a procesos de aplicaciones(como
correo electrónico, transferencia de archivos y
emulación de terminales.

21. O Capa 6: La capa de presentación: formato de datos
común representación de datos: garantizar que los datos
sean legibles para el sistema receptor, formatos de los
datos, estructuras de los datos, negocia la sintaxis de
transferencia de datos para la capa de aplicación.
O Capa 5: La capa de sesión: diálogos y conversaciones
Comunicación entre hosts: establece, administra y termina
sesiones entre aplicaciones.
O Capa 4: La capa de transporte: calidad de servicio y
confiabilidad.
Conexiones de extremo a extremo: e ocupa de aspectos
de transporte entre hosts, confiabilidad de transporte de
datos, establecer , mantener y terminar circuitos virtuales,
detección y recuperación de fallas, control de flujo de
información.

22. O Capa 3: La capa de red: selección de ruta , conmutación,
direccionamiento y enrutamiento.
Direccionamiento y mejor ruta: proporciona conectividad y
selección de ruta entre dos sistemas finales, dominio de
enrutamiento.
O Capa 2: La capa de enlace de datos: tramas y control de
acceso al medio.
Accesos a los medios: permite la transferencia confiable de
os datos a través de los medios, direccionamiento físico,
topología de red, notificación de errores, control de flujo.
O Capa 1: La capa física: señales y medios
Transmisión binaria: cables, conectores, voltajes,
velocidades de datos.

23. TCP/IP
Propone un método de interconexión lógico de las
redes físicas y define un conjunto de convenciones
para el intercambio de datos. Fue desarrollado por el
DARPA (Defence Advanced Research Projects
Agancy), y es operacional sobre la red Internet.
O TCP/IP especifica:
O Programas de aplicaciones
O Protocolos asegurando un transporte de principio a
fin
O Protocolos encaminando los datos dentro de la red

24. Las capas que componen el
modelo TCP/IP
O Capa de aplicación: Las aplicaciones interactúan
con protocolos del nivel transporte para recibir o
emitir informaciones. Cada programa de aplicación
elige el tipo de servicio de transporte deseado y
transmite sus datos al nivel transporte para
encaminarlos.
O Capa de Transporte: El nivel transporte brinda
una comunicación de principio a fin entre dos
programas de aplicación. Este nivel puede actuar:
O En modo conectado (TCP)
O En modo no conectado (UDP)

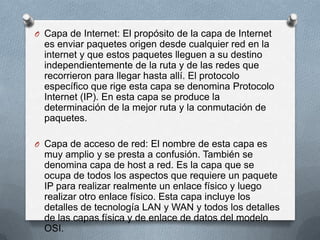

25. O Capa de Internet: El propósito de la capa de Internet
es enviar paquetes origen desde cualquier red en la
internet y que estos paquetes lleguen a su destino
independientemente de la ruta y de las redes que
recorrieron para llegar hasta allí. El protocolo
específico que rige esta capa se denomina Protocolo
Internet (IP). En esta capa se produce la
determinación de la mejor ruta y la conmutación de
paquetes.
O Capa de acceso de red: El nombre de esta capa es
muy amplio y se presta a confusión. También se
denomina capa de host a red. Es la capa que se
ocupa de todos los aspectos que requiere un paquete
IP para realizar realmente un enlace físico y luego
realizar otro enlace físico. Esta capa incluye los
detalles de tecnología LAN y WAN y todos los detalles
de las capas física y de enlace de datos del modelo
OSI.

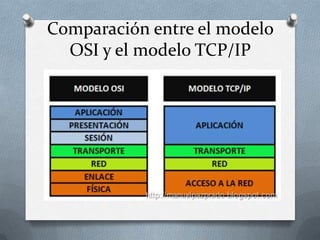

26. Comparación entre el modelo
OSI y el modelo TCP/IP
