El documento describe diferentes tipos de redes y conceptos relacionados. Explica qué es una red simple, los recursos que se comparten en una red como archivos e impresoras, y cómo conectar dos computadoras. También define qué es una red, los dispositivos de red como routers y switches, y los tipos de redes como LAN, WAN y sus características. Finalmente, resume los parámetros que definen una red como la topología, medio físico y protocolo de acceso al medio.

1. LOGO
Concepto de redes
WAN, LAN y hardware de red

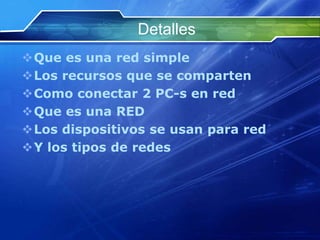

2. Detalles
Que es una red simple
Los recursos que se comparten
Como conectar 2 PC-s en red
Que es una RED
Los dispositivos se usan para red
Y los tipos de redes

3. Que es una Red simple
Es una red que consta de dos o más
computadoras conectadas entre sí y
permiten compartir recursos e
información entre ellas

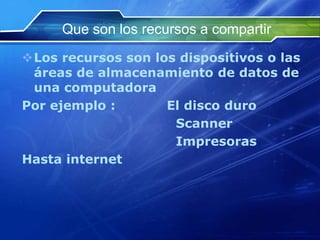

4. Que son los recursos a compartir
Los recursos son los dispositivos o las
áreas de almacenamiento de datos de
una computadora
Por ejemplo : El disco duro
Scanner
Impresoras
Hasta internet

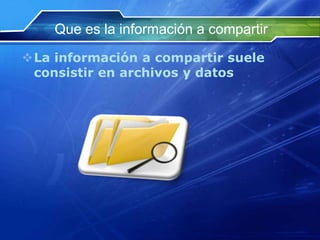

5. Que es la información a compartir
La información a compartir suele
consistir en archivos y datos

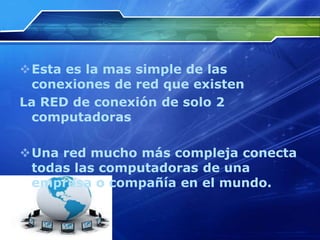

6. Esta es la mas simple de las
conexiones de red que existen
La RED de conexión de solo 2
computadoras
Una red mucho más compleja conecta
todas las computadoras de una
empresa o compañía en el mundo.

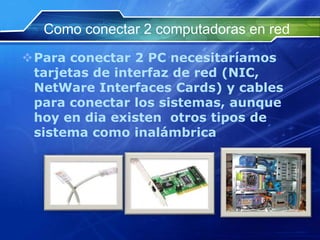

7. Como conectar 2 computadoras en red
Para conectar 2 PC necesitaríamos
tarjetas de interfaz de red (NIC,
NetWare Interfaces Cards) y cables
para conectar los sistemas, aunque
hoy en dia existen otros tipos de
sistema como inalámbrica

8. Ya realizando esta conexión
Podemos compartir eficientemente
cualquier archivo
¡PERO! estos sistemas baratos no
ofrecen la velocidad e integridad que
necesita un sistema operativo de red
seguro y con altas prestaciones que
permita manejar muchos usuarios y
recursos

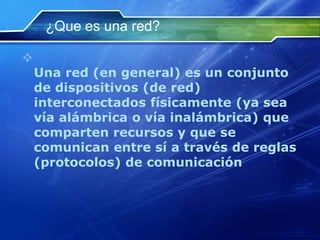

9. ¿Que es una red?

Una red (en general) es un conjunto
de dispositivos (de red)
interconectados físicamente (ya sea
vía alámbrica o vía inalámbrica) que
comparten recursos y que se
comunican entre sí a través de reglas
(protocolos) de comunicación

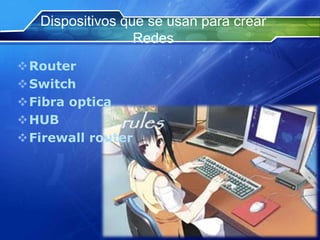

10. Dispositivos que se usan para crear
Redes
Router
Switch
Fibra optica
HUB
Firewall router

11. Router
Es Un Dispositivo externo que me
permite interconectar computadoras -
la del imagen es un router
inalambrico- y a al vez nos permite
proteger a las mismas ya que en estos
dispositivos

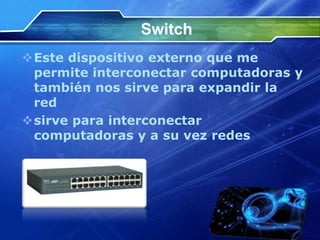

12. Switch
Este dispositivo externo que me
permite interconectar computadoras y
también nos sirve para expandir la
red
sirve para interconectar
computadoras y a su vez redes

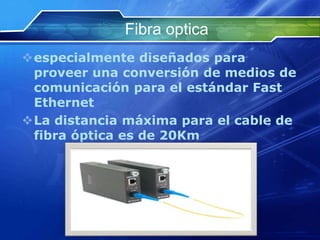

13. Fibra optica
especialmente diseñados para
proveer una conversión de medios de
comunicación para el estándar Fast
Ethernet
La distancia máxima para el cable de
fibra óptica es de 20Km

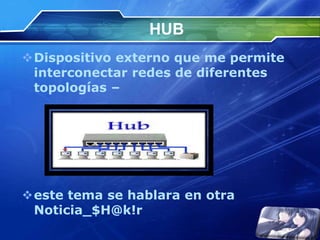

14. HUB
Dispositivo externo que me permite
interconectar redes de diferentes
topologías –
este tema se hablara en otra
Noticia_$H@k!r

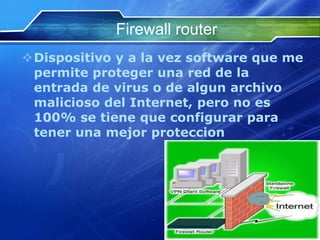

15. Firewall router
Dispositivo y a la vez software que me
permite proteger una red de la
entrada de virus o de algun archivo
malicioso del Internet, pero no es
100% se tiene que configurar para
tener una mejor proteccion

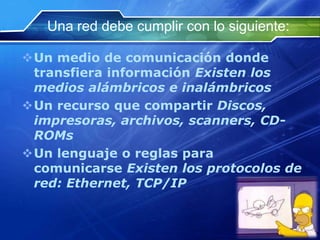

16. Una red debe cumplir con lo siguiente:
Un medio de comunicación donde
transfiera información Existen los
medios alámbricos e inalámbricos
Un recurso que compartir Discos,
impresoras, archivos, scanners, CD-
ROMs
Un lenguaje o reglas para
comunicarse Existen los protocolos de
red: Ethernet, TCP/IP

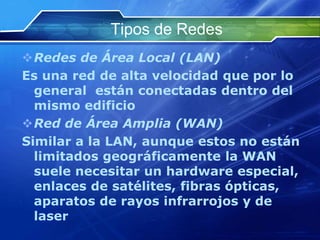

17. Tipos de Redes
Redes de Área Local (LAN)
Es una red de alta velocidad que por lo
general están conectadas dentro del
mismo edificio
Red de Área Amplia (WAN)
Similar a la LAN, aunque estos no están
limitados geográficamente la WAN
suele necesitar un hardware especial,
enlaces de satélites, fibras ópticas,
aparatos de rayos infrarrojos y de
laser

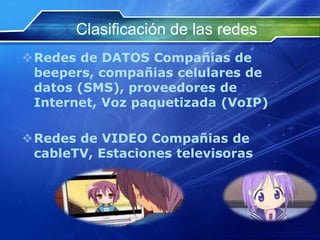

18. Clasificación de las redes
Redes de DATOS Compañias de
beepers, compañias celulares de
datos (SMS), proveedores de
Internet, Voz paquetizada (VoIP)
Redes de VIDEO Compañias de
cableTV, Estaciones televisoras

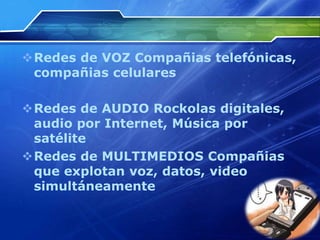

19. Redes de VOZ Compañias telefónicas,
compañias celulares
Redes de AUDIO Rockolas digitales,
audio por Internet, Música por
satélite
Redes de MULTIMEDIOS Compañias
que explotan voz, datos, video
simultáneamente

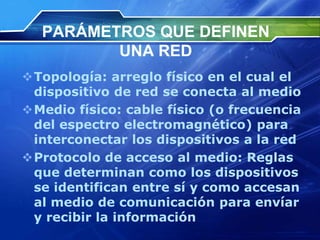

20. PARÁMETROS QUE DEFINEN
UNA RED
Topología: arreglo físico en el cual el
dispositivo de red se conecta al medio
Medio físico: cable físico (o frecuencia
del espectro electromagnético) para
interconectar los dispositivos a la red
Protocolo de acceso al medio: Reglas
que determinan como los dispositivos
se identifican entre sí y como accesan
al medio de comunicación para envíar
y recibir la información

22. La topología de red define la estructura de una red. además se define como
la cadena de comunicación usada por los computadores que conforman
una red para intercambiar datos.
La topología de red la determina únicamente la configuración de las
conexiones entre nodos.
Una parte de la definición topológica es la topología física, que es la
disposición real de los cables o medios. La otra parte es la topología lógica,
que define la forma en que los hosts acceden a los medios para enviar
datos.

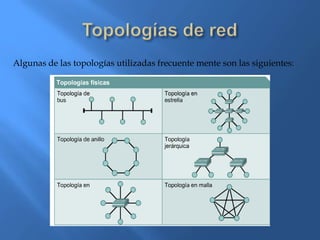

23. Algunas de las topologías utilizadas frecuente mente son las siguientes:

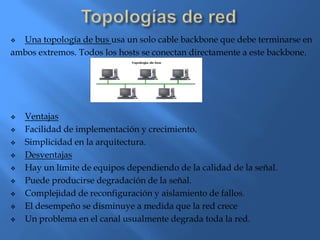

24.  Una topología de bus usa un solo cable backbone que debe terminarse en
ambos extremos. Todos los hosts se conectan directamente a este backbone.
 Ventajas
 Facilidad de implementación y crecimiento.
 Simplicidad en la arquitectura.
 Desventajas
 Hay un límite de equipos dependiendo de la calidad de la señal.
 Puede producirse degradación de la señal.
 Complejidad de reconfiguración y aislamiento de fallos.
 El desempeño se disminuye a medida que la red crece
 Un problema en el canal usualmente degrada toda la red.

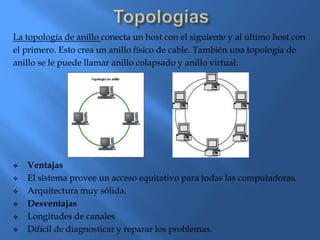

25. La topología de anillo conecta un host con el siguiente y al último host con
el primero. Esto crea un anillo físico de cable. También una topología de
anillo se le puede llamar anillo colapsado y anillo virtual.
 Ventajas
 El sistema provee un acceso equitativo para todas las computadoras.
 Arquitectura muy sólida.
 Desventajas
 Longitudes de canales
 Difícil de diagnosticar y reparar los problemas.

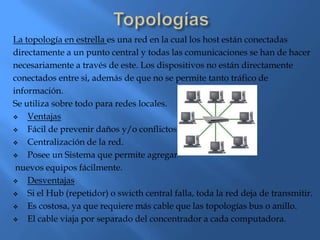

26. La topología en estrella es una red en la cual los host están conectadas
directamente a un punto central y todas las comunicaciones se han de hacer
necesariamente a través de este. Los dispositivos no están directamente
conectados entre si, además de que no se permite tanto tráfico de
información.
Se utiliza sobre todo para redes locales.
 Ventajas
 Fácil de prevenir daños y/o conflictos.
 Centralización de la red.
 Posee un Sistema que permite agregar
nuevos equipos fácilmente.
 Desventajas
 Si el Hub (repetidor) o swicth central falla, toda la red deja de transmitir.
 Es costosa, ya que requiere más cable que las topologías bus o anillo.
 El cable viaja por separado del concentrador a cada computadora.

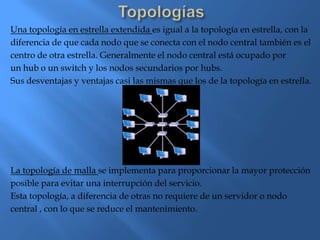

27. Una topología en estrella extendida es igual a la topología en estrella, con la
diferencia de que cada nodo que se conecta con el nodo central también es el
centro de otra estrella. Generalmente el nodo central está ocupado por
un hub o un switch y los nodos secundarios por hubs.
Sus desventajas y ventajas casi las mismas que los de la topología en estrella.
La topología de malla se implementa para proporcionar la mayor protección
posible para evitar una interrupción del servicio.
Esta topología, a diferencia de otras no requiere de un servidor o nodo
central , con lo que se reduce el mantenimiento.

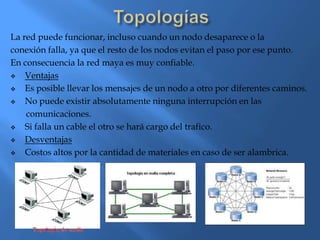

28. La red puede funcionar, incluso cuando un nodo desaparece o la
conexión falla, ya que el resto de los nodos evitan el paso por ese punto.
En consecuencia la red maya es muy confiable.
 Ventajas
 Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
 No puede existir absolutamente ninguna interrupción en las
comunicaciones.
 Si falla un cable el otro se hará cargo del trafico.
 Desventajas
 Costos altos por la cantidad de materiales en caso de ser alambrica.

29. La red en árbol es una topología de red en la que los nodos están colocados
en forma de árbol. Desde una visión topológica, la conexión en árbol es
parecida a una serie de redes en estrella interconectadas salvo en que
no tiene un nodo central.
Es una variación de la red en bus, la falla de un nodo no implica
interrupción el las comunicaciones.
 Ventajas.
Cableado punto a punto para segmentos individuales.
 Desventajas.
 Se requiere mucho cable.
 Si se viene abajo el segmento principal todo el segmento se viene abajo
con el
