Este documento resume las características y partes principales de las armas de fuego. Explica que una arma de fuego es un instrumento diseñado para lanzar proyectiles a través de un tubo metálico mediante la deflagración de una carga explosiva. Detalla las partes clave como el cañón, la corredera, el martillo y el cargador, y clasifica las armas según su mecanismo de acción, longitud del cañón y forma de carga. También describe armas comunes como revólveres, pistolas, rifles

1. ARMAS DE
FUEGO
UNIVERSIDAD REGIONAL DE GUATEMALA
SEDE: BARBERENA, SANTA ROSA.
CRIMINALÍSTICA Y CIENCIAS FORENSES

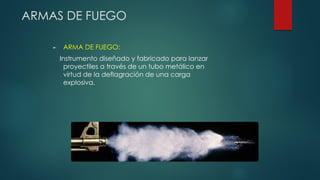

2. ARMAS DE FUEGO
► ARMA DE FUEGO:
Instrumento diseñado y fabricado para lanzar
proyectiles a través de un tubo metálico en
virtud de la deflagración de una carga
explosiva.

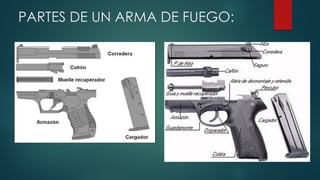

3. PARTES DE UN ARMA DE FUEGO:

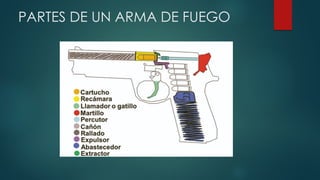

4. PARTES DE UN ARMA DE FUEGO

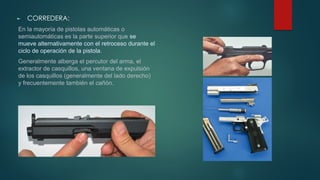

5. ► CORREDERA:
En la mayoría de pistolas automáticas o
semiautomáticas es la parte superior que se
mueve alternativamente con el retroceso durante el
ciclo de operación de la pistola.
Generalmente alberga el percutor del arma, el
extractor de casquillos, una ventana de expulsión
de los casquillos (generalmente del lado derecho)
y frecuentemente también el cañón.

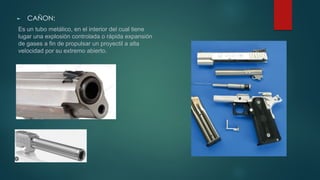

6. ► CAÑON:
Es un tubo metálico, en el interior del cual tiene
lugar una explosión controlada o rápida expansión
de gases a fin de propulsar un proyectil a alta
velocidad por su extremo abierto.

7. ► MUELLE RECUPERADOR:
También denominado resorte recuperador.
Es el encargado de llevar la corredera a su parte
más adelantada una vez efectuado el disparo.
Consta del muelle recuperador y de su varilla guía
(se utiliza para tomar o contener el retroceso.

8. ► ARMAZON:
Es el bastidor, la armadura o el esqueleto que
contiene y ensambla determinadas piezas
que son indispensables para el
funcionamiento del dispositivo. Lo que hace el
armazón es alojar los elementos que
componen el mecanismo de automatismo (el
guardamano, la empuñadura, las cachas, el
porta arma y de más partes y accesorios.)
* Según el tipo de arma, las características
del armazón pueden ser muy diferentes.

9. ► CARGADOR:
Es un dispositivo de almacenamiento de
municiones para las armas de fuego
Los cargadores pueden estar integrados en las
armas (fijos) o ser extraíbles. El cargador funciona
moviendo los cartuchos almacenados,
posicionándolos en la recámara por la misma
acción del arma de fuego.
► Es la parte fundamental de un arma de
fuego ya que su principal función es el
abastecimiento del arma de fuego durante
su funcionamiento.

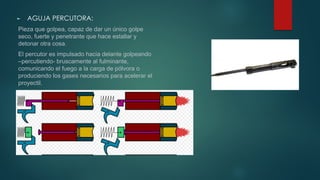

10. ► AGUJA PERCUTORA:
Pieza que golpea, capaz de dar un único golpe
seco, fuerte y penetrante que hace estallar y
detonar otra cosa.
El percutor es impulsado hacia delante golpeando
–percutiendo- bruscamente al fulminante,
comunicando el fuego a la carga de pólvora o
produciendo los gases necesarios para acelerar el
proyectil.

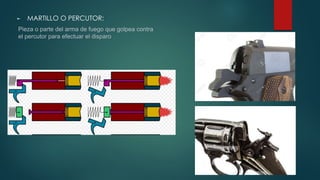

11. ► MARTILLO O PERCUTOR:
Pieza o parte del arma de fuego que golpea contra
el percutor para efectuar el disparo

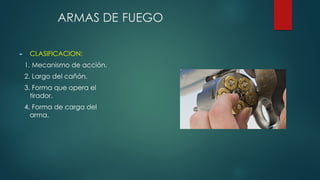

12. ARMAS DE FUEGO
► CLASIFICACION:
1. Mecanismo de acción.
2. Largo del cañón.
3. Forma que opera el
tirador.
4. Forma de carga del
arma.

13. ARMAS DE FUEGO
Mecanismo de acción:

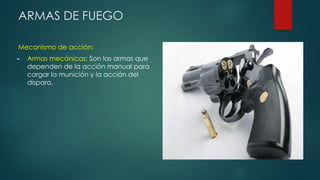

► Armas mecánicas: Son las armas que
dependen de la acción manual para
cargar la munición y la acción del
disparo.

14. ARMAS DE FUEGO

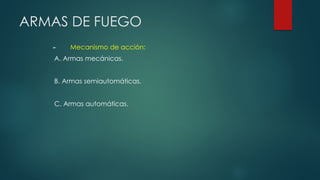

► Mecanismo de acción:
A. Armas mecánicas.
B. Armas semiautomáticas.
C. Armas automáticas.

15. ARMAS DE FUEGO
Mecanismo de acción:
► Armas semiautomáticas:
Son las armas que necesitan la
acción del gatillo para cada
disparo efectuado, pero la
alimentación de la munición se
efectúa por la acción de los
gases. (tercera ley de Newton,
acción-reacción).

16. ARMAS DE FUEGO
Mecanismo de acción:
► Armas automáticas
Son las armas que disparan los
proyectiles en sucesión (ráfaga).

17. ARMAS DE FUEGO

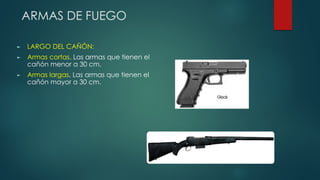

► LARGO DEL CAÑÓN:
► Armas cortas. Las armas que tienen el
cañón menor a 30 cm.
► Armas largas. Las armas que tienen el
cañón mayor a 30 cm.

18. ARMAS DE FUEGO

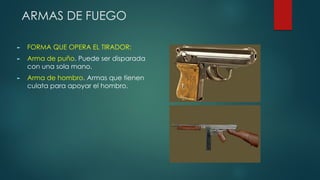

► FORMA QUE OPERA EL TIRADOR:
► Arma de puño. Puede ser disparada
con una sola mano.
► Arma de hombro. Armas que tienen
culata para apoyar el hombro.

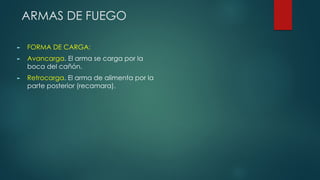

19. ARMAS DE FUEGO
► FORMA DE CARGA:
► Avancarga. El arma se carga por la
boca del cañón.
► Retrocarga. El arma de alimenta por la
parte posterior (recamara).

20. ARMAS DE FUEGO

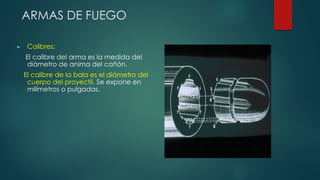

► Calibres:
El calibre del arma es la medida del
diámetro de anima del cañón.
El calibre de la bala es el diámetro del
cuerpo del proyectil. Se expone en
milímetros o pulgadas.

21. ARMAS DE FUEGO
► Armas de fuego de uso común.
1. Revolver.
2. Pistola.
3. Rifle.
4. Fusil de asalto.
5. Escopeta.

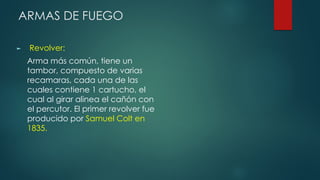

22. ARMAS DE FUEGO
► Revolver:
Arma más común, tiene un
tambor, compuesto de varias
recamaras, cada una de las
cuales contiene 1 cartucho, el
cual al girar alinea el cañón con
el percutor. El primer revolver fue
producido por Samuel Colt en
1835.

23. ARMAS DE FUEGO

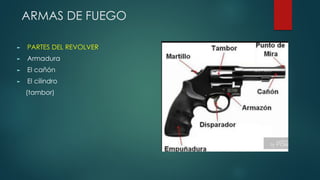

► PARTES DEL REVOLVER
► Armadura
► El cañón
► El cilindro
(tambor)

24. ARMAS DE FUEGO
Tipos de revólveres:

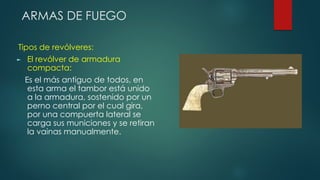

► El revólver de armadura
compacta:
Es el más antiguo de todos, en
esta arma el tambor está unido
a la armadura, sostenido por un
perno central por el cual gira,
por una compuerta lateral se
carga sus municiones y se retiran
la vainas manualmente.

25. ARMAS DE FUEGO
► Revolver Basculante:
La armadura esta unida a la
parte posterior del arma, y al
liberar el botón superior permite
quebrar el arma exponiendo el
tambor para su carga y
descarga de munición.

26. ARMAS DE FUEGO

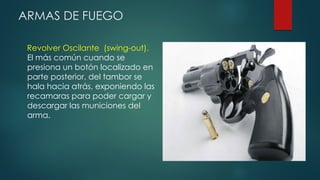

Revolver Oscilante (swing-out).
El más común cuando se
presiona un botón localizado en
parte posterior, del tambor se
hala hacia atrás, exponiendo las
recamaras para poder cargar y
descargar las municiones del
arma.

27. ARMAS DE FUEGO
Sistemas de acción
► Revolver de acción
simple:
El martillo debe ser
montado manualmente
antes de cada disparo.
Revolver de doble acción:
La presión sobre el gatillo
hace girar el tambor y
alinea la recamara con el
cañón.

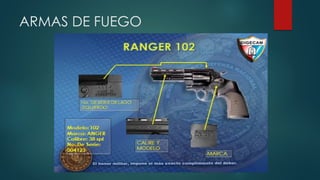

28. ARMAS DE FUEGO

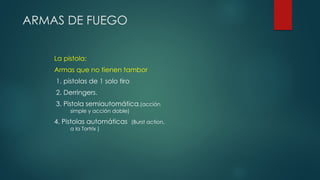

29. ARMAS DE FUEGO
La pistola:
Armas que no tienen tambor
1. pistolas de 1 solo tiro
2. Derringers.
3. Pistola semiautomática.(acción
simple y acción doble)
4. Pistolas automáticas (Burst action,
a la Tortrix )

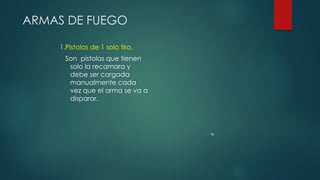

30. ARMAS DE FUEGO
1.Pistolas de 1 solo tiro.
Son pistolas que tienen
solo la recamara y
debe ser cargada
manualmente cada
vez que el arma se va a
disparar.

31. ARMAS DE FUEGO

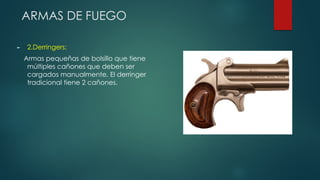

► 2.Derringers:
Armas pequeñas de bolsillo que tiene
múltiples cañones que deben ser
cargados manualmente. El derringer
tradicional tiene 2 cañones.

32. ARMAS DE FUEGO
► La pistola semiautomática necesita la
acción del gatillo para cada disparo,
pero la alimentación de la munición se
efectúa de forma automática por la
acción de los gases.
(acción-reacción).

33. ARMAS DE FUEGO

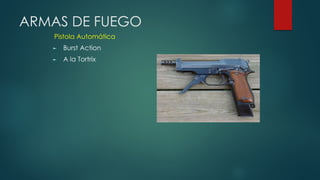

Pistola Automática
► Burst Action
► A la Tortrix

34. ARMAS DE FUEGO

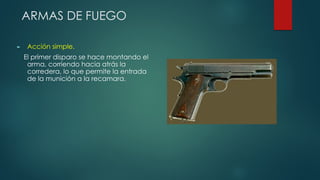

► Acción simple.
El primer disparo se hace montando el
arma, corriendo hacia atrás la
corredera, lo que permite la entrada
de la munición a la recamara.

35. ARMAS DE FUEGO

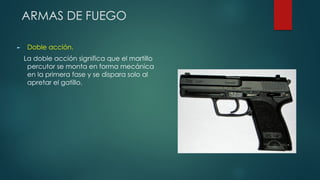

► Doble acción.
La doble acción significa que el martillo
percutor se monta en forma mecánica
en la primera fase y se dispara solo al
apretar el gatillo.

36. ARMAS DE FUEGO
► El cañón con la recámara del
cartucho.
Tubo redondo en cuyo interior
(ánima), se ha practicado el
rayado o estrías, para darle al
proyectil el movimiento
rotacional.
La recámara está al principio del
cañón, sus paredes son gruesas
y tienen la forma del cartucho
para lo cual fueron diseñadas.

37. ARMAS DE FUEGO
► Ciclo de funcionamiento de la
pistola.
► Alimentación
► Recamaramiento (cierre)
► Disparo (salida del proyectil)
► Acción de los gases (retroceso)
► Extracción
► Expulsión

38. ARMAS DE FUEGO

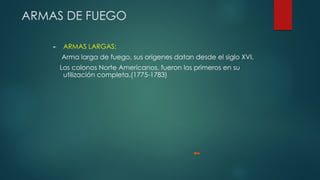

39. ARMAS DE FUEGO
► ARMAS LARGAS:
Arma larga de fuego, sus orígenes datan desde el siglo XVI.
Los colonos Norte Americanos, fueron los primeros en su
utilización completa.(1775-1783)

40. armas de fuego
► TIPOS:
1. Rifles (fusiles).
2. Fusil de asalto.
3. Subfusiles.
4. Escopetas.
5. Ametralladoras (ligeras y pesadas).

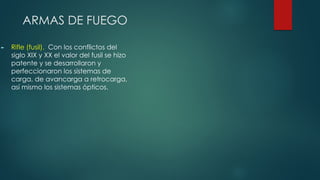

41. ARMAS DE FUEGO
► Rifle (fusil). Con los conflictos del
siglo XIX y XX el valor del fusil se hizo
patente y se desarrollaron y
perfeccionaron los sistemas de
carga, de avancarga a retrocarga,
así mismo los sistemas ópticos.

42. ARMAS DE FUEGO

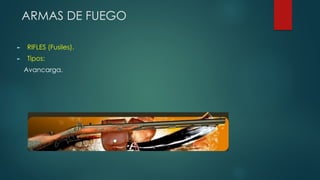

► RIFLES (Fusiles).
► Tipos:
Avancarga.

43. ARMAS DE FUEGO

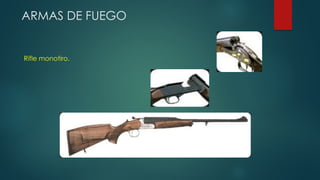

Rifle monotiro.

44. ARMAS DE FUEGO
► Rifle de Palanca. 1873 Winchester

45. ARMAS DE FUEGO

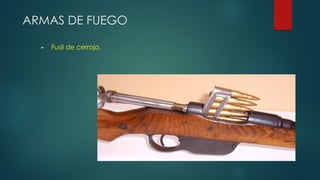

► Fusil de cerrojo.

46. ARMAS DE FUEGO

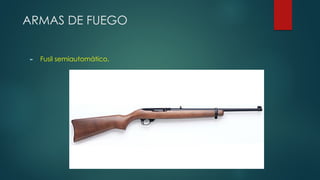

► Fusil semiautomático.

47. ARMAS DE FUEGO
► Fusil de asalto.
Características:
1. Carga automática.
2. Gran capacidad de carga.
3. Selector de disparo.
4. Calibre de alto poder.

48. ARMAS DE FUEGO
► AK-47 (Rusia). 1951
Segundo fusil de
asalto de la historia.
calibre 7.62 X 39.

49. ARMAS DE FUEGO

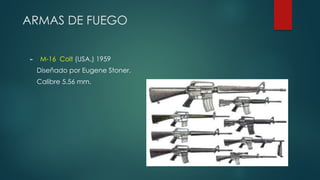

► M-16 Colt (USA.) 1959
Diseñado por Eugene Stoner.
Calibre 5.56 mm.

50. ARMAS DE FUEGO

51. ARMAS DE FUEGO

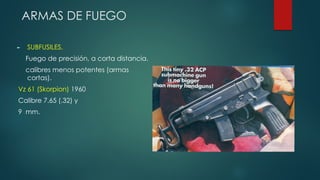

► SUBFUSILES.
Fuego de precisión, a corta distancia.
calibres menos potentes (armas
cortas).
Vz 61 (Skorpion) 1960
Calibre 7.65 (.32) y
9 mm.

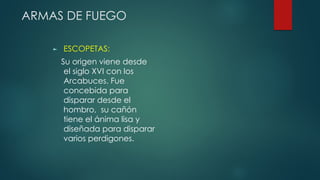

52. ARMAS DE FUEGO
► ESCOPETAS:
Su origen viene desde
el siglo XVI con los
Arcabuces. Fue
concebida para
disparar desde el
hombro, su cañón
tiene el ánima lisa y
diseñada para disparar
varios perdigones.

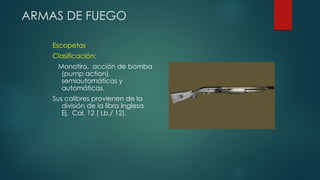

53. ARMAS DE FUEGO
Escopetas
Clasificación:
Monotiro, acción de bomba
(pump action),
semiautomáticas y
automáticas.
Sus calibres provienen de la
división de la libra Inglesa
Ej. Cal. 12 ( Lb./ 12).

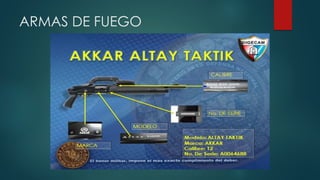

54. ARMAS DE FUEGO

55. ARMAS DE FUEGO

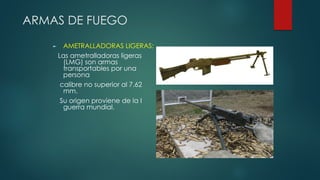

► AMETRALLADORAS LIGERAS:
Las ametralladoras ligeras
(LMG) son armas
transportables por una
persona
calibre no superior al 7.62
mm.
Su origen proviene de la I
guerra mundial.

56. ARMAS DE FUEGO

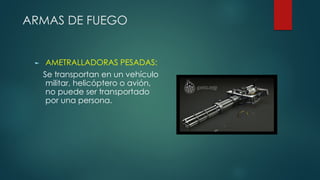

► AMETRALLADORAS PESADAS:
Se transportan en un vehículo
militar, helicóptero o avión,
no puede ser transportado
por una persona.

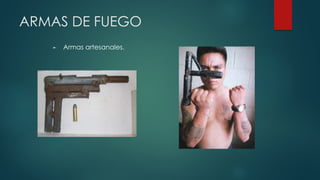

57. ARMAS DE FUEGO
► Armas artesanales.
