1. Tema 6
Lesiones por armas de fuego
1

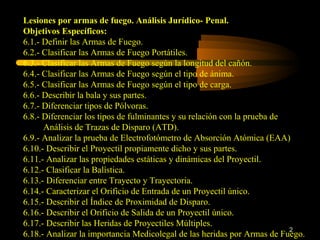

2. Lesiones por armas de fuego. Análisis Jurídico- Penal.
Objetivos Específicos:
6.1.- Definir las Armas de Fuego.
6.2.- Clasificar las Armas de Fuego Portátiles.
6.3.- Clasificar las Armas de Fuego según la longitud del cañón.
6.4.- Clasificar las Armas de Fuego según el tipo de ánima.
6.5.- Clasificar las Armas de Fuego según el tipo de carga.
6.6.- Describir la bala y sus partes.
6.7.- Diferenciar tipos de Pólvoras.
6.8.- Diferenciar los tipos de fulminantes y su relación con la prueba de
Análisis de Trazas de Disparo (ATD).
6.9.- Analizar la prueba de Electrofotómetro de Absorción Atómica (EAA)
6.10.- Describir el Proyectil propiamente dicho y sus partes.
6.11.- Analizar las propiedades estáticas y dinámicas del Proyectil.
6.12.- Clasificar la Balística.
6.13.- Diferenciar entre Trayecto y Trayectoria.
6.14.- Caracterizar el Orificio de Entrada de un Proyectil único.
6.15.- Describir el Índice de Proximidad de Disparo.
6.16.- Describir el Orificio de Salida de un Proyectil único.
6.17.- Describir las Heridas de Proyectiles Múltiples.
2
6.18.- Analizar la importancia Medicolegal de las heridas por Armas de Fuego.

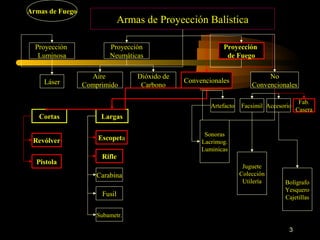

3. Armas de Fuego
Armas de Proyección Balística
Proyección Proyección Proyección
Luminosa Neumáticas de Fuego
Aire Dióxido de No
Láser Convencionales
Comprimido Carbono Convencionales
Fab.
Artefacto Facsimil Accesorio
Casera
Cortas Largas
Sonoras
Revólver Escopeta
Lacrimog.
Luminicas
Rifle
Pistola
Juguete
Carabina Colección
Utilería Bolígrafo
Yesquero
Fusil Cajetillas
Subametr.
3

4. Armas de Fuego

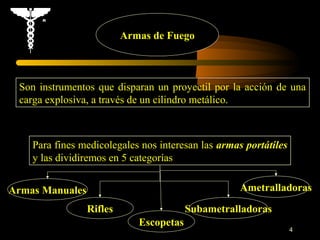

Son instrumentos que disparan un proyectil por la acción de una
carga explosiva, a través de un cilindro metálico.
Para fines medicolegales nos interesan las armas portátiles
y las dividiremos en 5 categorías
Armas Manuales Ametralladoras
Rifles Subametralladoras
Escopetas
4

5. Armas de Fuego
Armas Manuales se
distinguen 4 tipos
Pistolas de un
Derringers Pistola automática Revolver
solo tiro
Consta de una cámara
integrada con el
Es una variante de la pistola de
cañón. Debe ser
un tiro. Son pequeñas armas de
cargada manualmente
bolsillo que tienen múltiples
para cada disparo.
cañones, cada uno de ellos se
carga y dispara separadamente.
Las tradicionales tienen 2
cañones
5

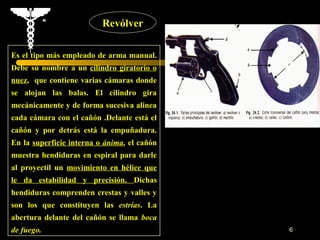

6. Revólver
Es el tipo más empleado de arma manual.
Debe su nombre a un cilindro giratorio o
nuez, que contiene varias cámaras donde
se alojan las balas. El cilindro gira
mecánicamente y de forma sucesiva alinea
cada cámara con el cañón .Delante está el
cañón y por detrás está la empuñadura.
En la superficie interna o ánima, el cañón
muestra hendiduras en espiral para darle
al proyectil un movimiento en hélice que
le da estabilidad y precisión. Dichas
hendiduras comprenden crestas y valles y
son los que constituyen las estrías. La
abertura delante del cañón se llama boca
de fuego. 6

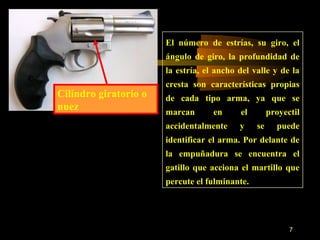

7. El número de estrías, su giro, el
ángulo de giro, la profundidad de
la estría, el ancho del valle y de la
cresta son características propias
Cilindro giratorio o de cada tipo arma, ya que se
nuez marcan en el proyectil
accidentalmente y se puede
identificar el arma. Por delante de
la empuñadura se encuentra el
gatillo que acciona el martillo que
percute el fulminante.
7

8. Armas de Fuego Pistola
Automática

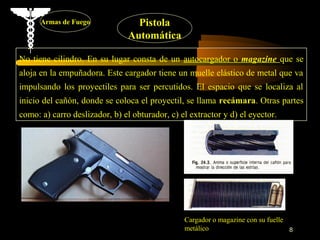

No tiene cilindro. En su lugar consta de un autocargador o magazine que se
aloja en la empuñadora. Este cargador tiene un muelle elástico de metal que va
impulsando los proyectiles para ser percutidos. El espacio que se localiza al
inicio del cañón, donde se coloca el proyectil, se llama recámara. Otras partes
como: a) carro deslizador, b) el obturador, c) el extractor y d) el eyector.
Cargador o magazine con su fuelle
metálico 8

9. Rifles

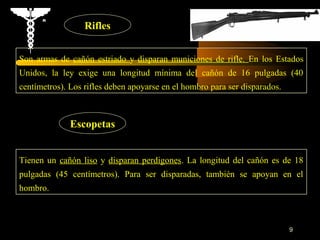

Son armas de cañón estriado y disparan municiones de rifle. En los Estados
Unidos, la ley exige una longitud mínima del cañón de 16 pulgadas (40
centímetros). Los rifles deben apoyarse en el hombro para ser disparados.
Escopetas
Tienen un cañón liso y disparan perdigones. La longitud del cañón es de 18
pulgadas (45 centímetros). Para ser disparadas, también se apoyan en el
hombro.
9

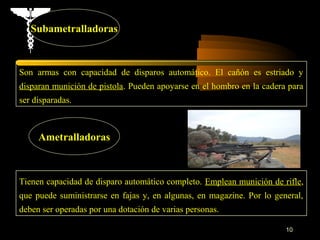

10. Subametralladoras
Son armas con capacidad de disparos automático. El cañón es estriado y
disparan munición de pistola. Pueden apoyarse en el hombro en la cadera para
ser disparadas.
Ametralladoras
Tienen capacidad de disparo automático completo. Emplean munición de rifle,
que puede suministrarse en fajas y, en algunas, en magazine. Por lo general,
deben ser operadas por una dotación de varias personas.
10

11. Armas de Fuego La Bala

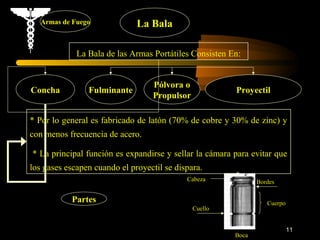

La Bala de las Armas Portátiles Consisten En:
Pólvora o
Concha Fulminante Proyectil
Propulsor
* Por lo general es fabricado de latón (70% de cobre y 30% de zinc) y
con menos frecuencia de acero.
* La principal función es expandirse y sellar la cámara para evitar que
los gases escapen cuando el proyectil se dispara.
Cabeza Bordes
Partes Cuerpo
Cuello
11
Boca

12. Sales de Plomo, Bario
Armas de Fuego y
Fulminantes Antimonio
Percusión Percusión
Central Lateral
Está en el centro de la cabeza Está en los bordes
Boxer Berdan
Este tipo lo utilizan las armas Este tipo lo utilizan las armas
estadounidenses. Consiste en una Europeas, no poseen yunque integral,
copa de latón o metal dorado, un sino que éste está construido en el
perdigón con un explosivo sensible, cartucho y forma una proyección
un disco de cartón y un yunque de dentro de la bolsa del fulminante.
latón. Tiene un solo orificio de llama. Presenta dos orificios de fuego.
12

13. Armas de Fuego
Fulminantes

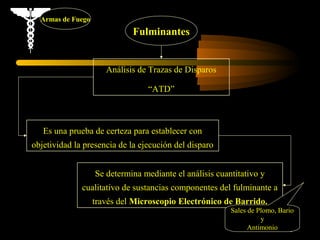

Análisis de Trazas de Disparos
“ATD”
Es una prueba de certeza para establecer con
objetividad la presencia de la ejecución del disparo
Se determina mediante el análisis cuantitativo y
cualitativo de sustancias componentes del fulminante a
través del Microscopio Electrónico de Barrido.
Sales de Plomo, Bario
y
Antimonio 13

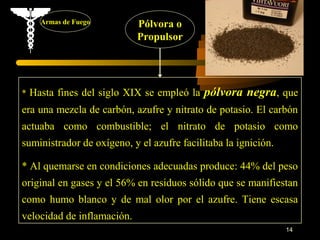

14. Armas de Fuego Pólvora o
Propulsor
* Hasta fines del siglo XIX se empleó la pólvora negra, que
era una mezcla de carbón, azufre y nitrato de potasio. El carbón
actuaba como combustible; el nitrato de potasio como
suministrador de oxígeno, y el azufre facilitaba la ignición.
* Al quemarse en condiciones adecuadas produce: 44% del peso
original en gases y el 56% en residuos sólido que se manifiestan
como humo blanco y de mal olor por el azufre. Tiene escasa
velocidad de inflamación.
14

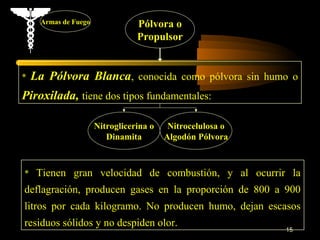

15. Armas de Fuego Pólvora o
Propulsor
* La Pólvora Blanca, conocida como pólvora sin humo o
Piroxilada, tiene dos tipos fundamentales:
Nitroglicerina o Nitrocelulosa o
Dinamita Algodón Pólvora
* Tienen gran velocidad de combustión, y al ocurrir la
deflagración, producen gases en la proporción de 800 a 900
litros por cada kilogramo. No producen humo, dejan escasos
residuos sólidos y no despiden olor.
15

16. Armas de Fuego Proyectil
propiamente dicho

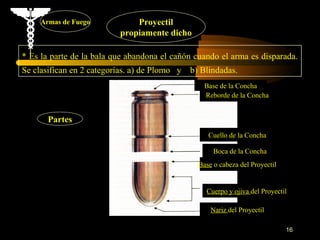

* Es la parte de la bala que abandona el cañón cuando el arma es disparada.
Se clasifican en 2 categorías. a) de Plomo y b) Blindadas.
Base de la Concha
Reborde de la Concha
Partes
Cuello de la Concha
Boca de la Concha
Base o cabeza del Proyectil
Cuerpo y ojiva del Proyectil
Nariz del Proyectil
16

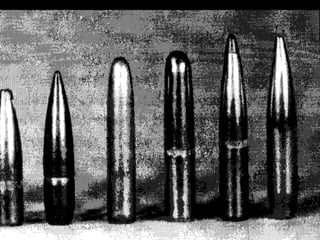

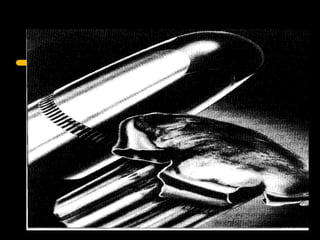

19. Armas de Fuego

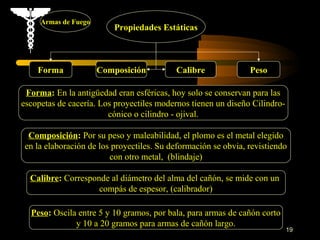

Propiedades Estáticas
Forma Composición Calibre Peso
Forma: En la antigüedad eran esféricas, hoy solo se conservan para las
escopetas de cacería. Los proyectiles modernos tienen un diseño Cilindro-
cónico o cilindro - ojival.
Composición: Por su peso y maleabilidad, el plomo es el metal elegido
en la elaboración de los proyectiles. Su deformación se obvia, revistiendo
con otro metal, (blindaje)
Calibre: Corresponde al diámetro del alma del cañón, se mide con un
compás de espesor, (calibrador)
Peso: Oscila entre 5 y 10 gramos, por bala, para armas de cañón corto
y 10 a 20 gramos para armas de cañón largo.
19

20. Armas de Fuego
Propiedades Dinámicas

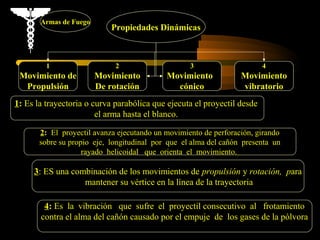

1 2 3 4
Movimiento de Movimiento Movimiento Movimiento
Propulsión De rotación cónico vibratorio
1: Es la trayectoria o curva parabólica que ejecuta el proyectil desde
el arma hasta el blanco.
2: El proyectil avanza ejecutando un movimiento de perforación, girando
sobre su propio eje, longitudinal por que el alma del cañón presenta un
rayado helicoidal que orienta el movimiento.
3: ES una combinación de los movimientos de propulsión y rotación, para
mantener su vértice en la línea de la trayectoria
4: Es la vibración que sufre el proyectil consecutivo al frotamiento
contra el alma del cañón causado por el empuje de los gases de la pólvora
20

21. Armas de Fuego
Aspectos de Balística

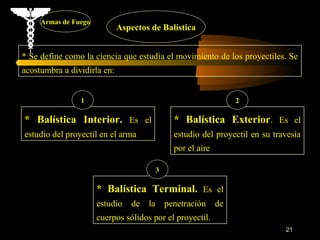

* Se define como la ciencia que estudia el movimiento de los proyectiles. Se
acostumbra a dividirla en:
1 2
* Balística Interior. Es el * Balística Exterior. Es el
estudio del proyectil en el arma estudio del proyectil en su travesía
por el aire
3
* Balística Terminal. Es el
estudio de la penetración de
cuerpos sólidos por el proyectil.
21

22. Armas de Fuego

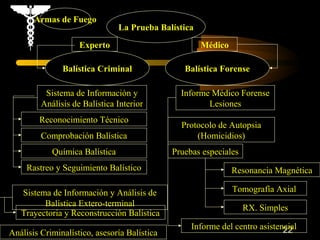

La Prueba Balística
Experto Médico
Balística Criminal Balística Forense
Sistema de Información y Informe Médico Forense
Análisis de Balística Interior Lesiones
Reconocimiento Técnico
Protocolo de Autopsia
Comprobación Balística (Homicidios)
Química Balística Pruebas especiales
Rastreo y Seguimiento Balístico Resonancia Magnética
Sistema de Información y Análisis de Tomografía Axial
Balística Extero-terminal RX. Simples
Trayectoria y Reconstrucción Balística
Informe del centro asistencial
22
Análisis Criminalístico, asesoría Balística

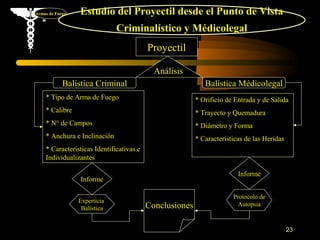

23. Armas de Fuego Estudio del Proyectil desde el Punto de Vista
Criminalístico y Médicolegal
Proyectil
Análisis
Balística Criminal Balística Médicolegal
* Tipo de Arma de Fuego * Orificio de Entrada y de Salida
* Calibre * Trayecto y Quemadura
* N° de Campos * Diámetro y Forma
* Anchura e Inclinación * Características de las Heridas
* Características Identificativas e
Individualizantes
Informe
Informe
Protocolo de
Experticia
Balística Conclusiones Autopsia
23

24. Armas de Fuego

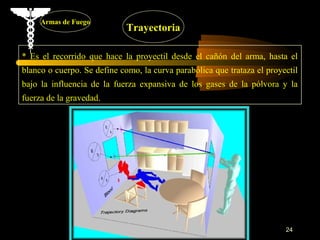

Trayectoria
* Es el recorrido que hace la proyectil desde el cañón del arma, hasta el
blanco o cuerpo. Se define como, la curva parabólica que trataza el proyectil
bajo la influencia de la fuerza expansiva de los gases de la pólvora y la
fuerza de la gravedad.
24

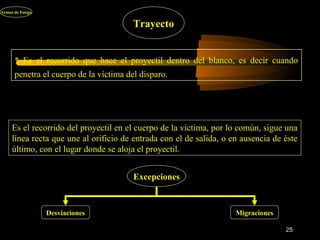

25. Armas de Fuego
Trayecto
* Es el recorrido que hace el proyectil dentro del blanco, es decir cuando
penetra el cuerpo de la víctima del disparo.
Es el recorrido del proyectil en el cuerpo de la víctima, por lo común, sigue una
línea recta que une al orificio de entrada con el de salida, o en ausencia de éste
último, con el lugar donde se aloja el proyectil.
Excepciones
Desviaciones Migraciones
25

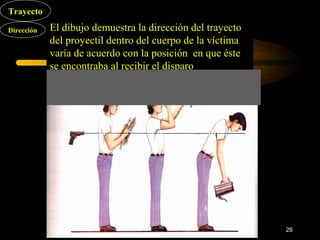

26. Trayecto
Dirección El dibujo demuestra la dirección del trayecto
del proyectil dentro del cuerpo de la víctima
varía de acuerdo con la posición en que éste
se encontraba al recibir el disparo
26

27. Armas de Fuego

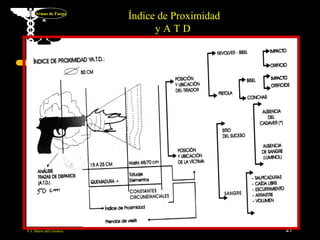

Índice de Proximidad
yATD
F.I. Mario del Giudice 27

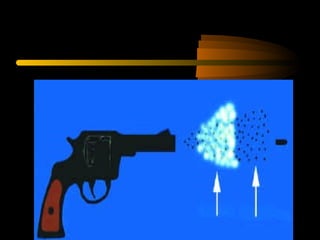

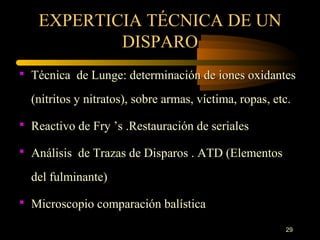

29. EXPERTICIA TÉCNICA DE UN
DISPARO
 Técnica de Lunge: determinación de iones oxidantes
(nitritos y nitratos), sobre armas, víctima, ropas, etc.
 Reactivo de Fry ’s .Restauración de seriales
 Análisis de Trazas de Disparos . ATD (Elementos
del fulminante)
 Microscopio comparación balística
29

30. TOMA DE MUESTRA
30

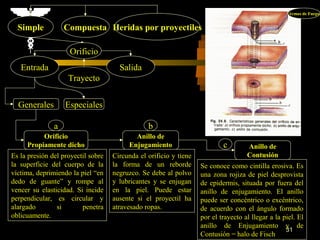

31. Armas de Fuego
Simple Compuesta Heridas por proyectiles
Orificio
Entrada Salida
Trayecto
Generales Especiales
a b
Orificio Anillo de
Propiamente dicho Enjugamiento c Anillo de
Es la presión del proyectil sobre Circunda el orificio y tiene Contusión
la superficie del cuerpo de la la forma de un reborde Se conoce como cintilla erosiva. Es
víctima, deprimiendo la piel “en negruzco. Se debe al polvo una zona rojiza de piel desprovista
dedo de guante” y rompe al y lubricantes y se enjugan de epidermis, situada por fuera del
vencer su elasticidad. Si incide en la piel. Puede estar anillo de enjugamiento. El anillo
perpendicular, es circular y ausente si el proyectil ha puede ser concéntrico o excéntrico,
alargado si penetra atravesado ropas. de acuerdo con el ángulo formado
oblicuamente. por el trayecto al llegar a la piel. El
anillo de Enjugamiento y de
31
Contusión = halo de Fisch

32. 32

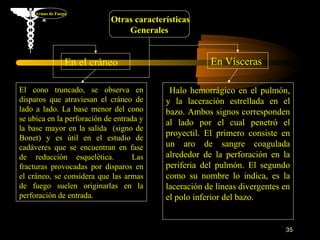

35. Armas de Fuego
Otras características
Generales
En el cráneo En Vísceras
El cono truncado, se observa en Halo hemorrágico en el pulmón,
disparos que atraviesan el cráneo de y la laceración estrellada en el
lado a lado. La base menor del cono bazo. Ambos signos corresponden
se ubica en la perforación de entrada y
al lado por el cual penetró el
la base mayor en la salida (signo de
proyectil. El primero consiste en
Bonet) y es útil en el estudio de
cadáveres que se encuentran en fase un aro de sangre coagulada
de reducción esquelética. Las alrededor de la perforación en la
fracturas provocadas por disparos en periferia del pulmón. El segundo
el cráneo, se considera que las armas como su nombre lo indica, es la
de fuego suelen originarlas en la laceración de líneas divergentes en
perforación de entrada. el polo inferior del bazo.
35

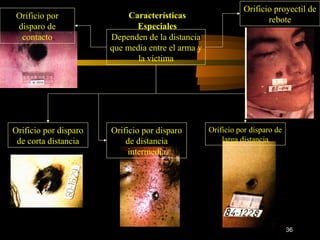

36. Orificio proyectil de
Orificio por Características rebote
disparo de Especiales
contacto Dependen de la distancia
que media entre el arma y
la víctima
Orificio por disparo Orificio por disparo Orificio por disparo de
de corta distancia de distancia larga distancia
intermedia
36

40. Ahumamiento o falso tatuaje.
40

41. Golpe o Boca de mina de Hofmann.
41

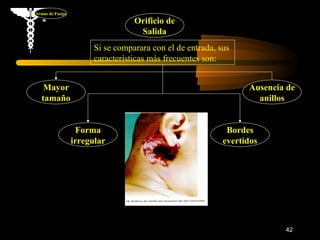

42. Armas de Fuego
Orificio de
Salida
Si se comparara con el de entrada, sus
características más frecuentes son:
Mayor Ausencia de
tamaño anillos
Forma Bordes
irregular evertidos
42

43. 43

47. Armas de Fuego

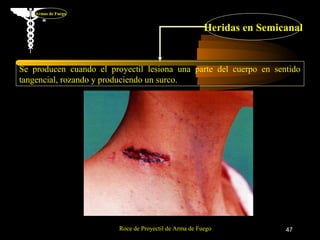

Heridas en Semicanal
Se producen cuando el proyectil lesiona una parte del cuerpo en sentido
tangencial, rozando y produciendo un surco.
Roce de Proyectil de Arma de Fuego 47

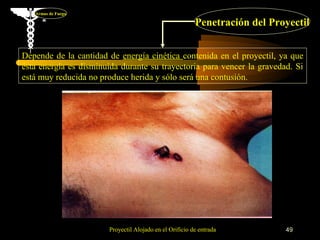

49. Armas de Fuego
Penetración del Proyectil
Depende de la cantidad de energía cinética contenida en el proyectil, ya que
ésta energía es disminuida durante su trayectoria para vencer la gravedad. Si
está muy reducida no produce herida y sólo será una contusión.
Proyectil Alojado en el Orificio de entrada 49

50. Armas de Fuego

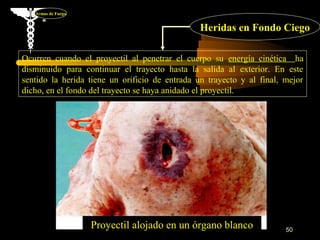

Heridas en Fondo Ciego
Ocurren cuando el proyectil al penetrar el cuerpo su energía cinética ha
disminuido para continuar el trayecto hasta la salida al exterior. En este
sentido la herida tiene un orificio de entrada un trayecto y al final, mejor
dicho, en el fondo del trayecto se haya anidado el proyectil.
Proyectil alojado en un órgano blanco 50

51. Armas de Fuego

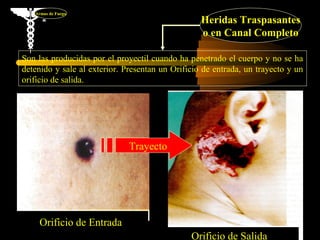

Heridas Traspasantes
o en Canal Completo
Son las producidas por el proyectil cuando ha penetrado el cuerpo y no se ha
detenido y sale al exterior. Presentan un Orificio de entrada, un trayecto y un
orificio de salida.
Trayecto
Orificio de Entrada
51
Orificio de Salida

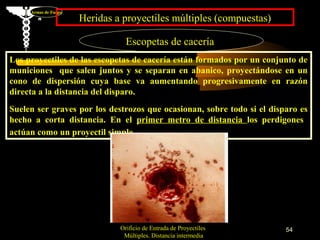

54. Armas de Fuego
Heridas a proyectiles múltiples (compuestas)
Escopetas de cacería
Los proyectiles de las escopetas de cacería están formados por un conjunto de
municiones que salen juntos y se separan en abanico, proyectándose en un
cono de dispersión cuya base va aumentando progresivamente en razón
directa a la distancia del disparo.
Suelen ser graves por los destrozos que ocasionan, sobre todo si el disparo es
hecho a corta distancia. En el primer metro de distancia los perdigones
actúan como un proyectil simple.
Orificio de Entrada de Proyectiles 54
Múltiples. Distancia intermedia

55. Armas de Fuego

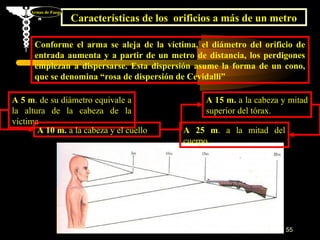

Características de los orificios a más de un metro
Conforme el arma se aleja de la víctima, el diámetro del orificio de
entrada aumenta y a partir de un metro de distancia, los perdigones
empiezan a dispersarse. Esta dispersión asume la forma de un cono,
que se denomina “rosa de dispersión de Cevidalli”
A 5 m. de su diámetro equivale a A 15 m. a la cabeza y mitad
la altura de la cabeza de la superior del tórax.
víctima
A 10 m. a la cabeza y el cuello A 25 m. a la mitad del
cuerpo.
55

56. 56

59. 59

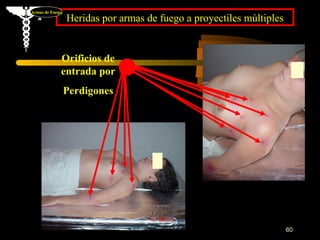

60. Armas de Fuego
Heridas por armas de fuego a proyectiles múltiples
Orificios de
entrada por
Perdigones
60

61. Gracias por su atención.
61
