1) El documento explica el origen de la palabra "cartucho" y cómo este se ha desarrollado a lo largo de la historia para convertirse en una sola pieza que contiene los cuatro elementos fundamentales. 2) Se describen los diferentes tipos de cartuchos, incluyendo sus componentes como el casquillo, la pólvora, el fulminante y el proyectil. 3) También se clasifican los cartuchos por su aplicación, como cartuchos de guerra, deportivos o de caza pequeña.

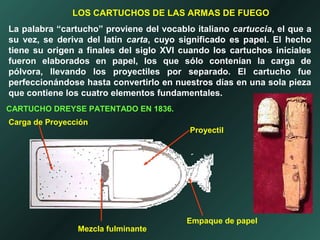

2. La palabra “cartucho” proviene del vocablo italiano cartuccia, el que a
su vez, se deriva del latín carta, cuyo significado es papel. El hecho
tiene su origen a finales del siglo XVI cuando los cartuchos iniciales
fueron elaborados en papel, los que sólo contenían la carga de
pólvora, llevando los proyectiles por separado. El cartucho fue
perfeccionándose hasta convertirlo en nuestros días en una sola pieza
que contiene los cuatro elementos fundamentales.
LOS CARTUCHOS DE LAS ARMAS DE FUEGO
Mezcla fulminante
Proyectil
Carga de Proyección
Empaque de papel
CARTUCHO DREYSE PATENTADO EN 1836.

3. CARTUCHO LEFAUCHEAUX,
PATENTADO EN 1838.
Proyectil
CARTUCHO DE FUEGO ANULAR o CIRCULAR,
DESARROLLADO EN 1855 POR EL ARMERO
FRANCES NICOLÁS FLOBERT
Mezcla fulminante
Carga de Proyección
(pólvora)
Casquillo
CARTUCHO DE FUEGO CENTRAL,
PATENTADO EN 1866.
Pistón o Fulminante
Casquillo
Carga de Proyección
(pólvora)
Proyectil
CARTUCHO DREYSE 1830
CARTUCHO FRANCÉS
HOUILLER EN 1847

4. ENCAMISADO
CASCO O
CASQUILLO
YUNQUE
BASE (ESTAMPADO)
POLVORA
OIDO
MEZCLA FULMINANTE
SURCO DEL
EXTRACTOR
NUCLEO DE
LA BALA

5. Cartucho de Fuego
Anular, Circular, o
Periférico
Cartucho de Fuego
Central
Anular(Latin- Anulare)
Adj. Relativo al anillo
1- De figura de anillo

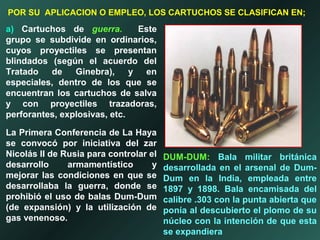

6. a) Cartuchos de guerra. Este
grupo se subdivide en ordinarios,
cuyos proyectiles se presentan
blindados (según el acuerdo del
Tratado de Ginebra), y en
especiales, dentro de los que se
encuentran los cartuchos de salva
y con proyectiles trazadoras,
perforantes, explosivas, etc.
La Primera Conferencia de La Haya
se convocó por iniciativa del zar
Nicolás II de Rusia para controlar el
desarrollo armamentístico y
mejorar las condiciones en que se
desarrollaba la guerra, donde se
prohibió el uso de balas Dum-Dum
(de expansión) y la utilización de
gas venenoso.
POR SU APLICACION O EMPLEO, LOS CARTUCHOS SE CLASIFICAN EN;
DUM-DUM: Bala militar británica
desarrollada en el arsenal de Dum-
Dum en la India, empleada entre
1897 y 1898. Bala encamisada del
calibre .303 con la punta abierta que
ponía al descubierto el plomo de su
núcleo con la intención de que esta
se expandiera

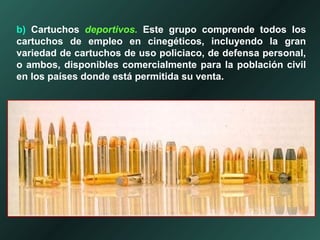

7. b) Cartuchos deportivos. Este grupo comprende todos los
cartuchos de empleo en cinegéticos, incluyendo la gran
variedad de cartuchos de uso policiaco, de defensa personal,
o ambos, disponibles comercialmente para la población civil
en los países donde está permitida su venta.

8. c) Cartuchos Wildcat o de artificio
particular. Los que son desarrollados
por el ingenio de particulares en la
búsqueda de una especial característica
balística, pero que no se encuentran
disponibles de manera comercial. Sin
embargo, algunos de estos cartuchos
por las cualidades adquiridas, pueden
ser introducidos en el ambiente
comercial, donde varios de los cartuchos
actuales provienen del ingenio de
particulares o Wildcat.
d) Cartuchos Varmint o alimañeros.
Este término se emplea para definir
todo cartucho destinado a la caza de
animales de pequeño tamaño. Los
cartuchos Varmint suelen montar
proyectiles de reducido calibre, de gran
velocidad y de trayectorias rasantes.
Estas características comunes son las
que determinan su uso.

9. LOS CARTUCHOS DE LAS ESCOPETAS
Carga de Proyección
(pólvora) Carga de Proyección
(pólvora)
Cuerpo de plástico
Cuerpo de plástico
Carga de
Proyectiles
Proyectil
(Slug)
Columna de
plástico
Columna de
plástico
Cierre
Taza de Latón Taza de Latón
Pistón o Fulminante Pistón o Fulminante

10. Cartuchos para
Escopeta, con
diferentes cargas de
proyectiles. Provistos
con Pistones de Poder
o Tacos de fieltro.
Algunos que incluyen
un polímero granulado,
destinados a mantener
protegido y agrupados
los proyectiles durante
su trayectoria por
efectos del disparo.

11. El casquillo metálico inicia su desarrollo a partir de 1850, y después
de 148 años de evolución ya se encuentra relativamente
perfeccionado. Los casquillos actuales generalmente se fabrican en:
* Latón (aleación básica de 70% de cobre y 30% de zinc, el
cual reúne buenas características de maleabilidad y de elasticidad
para lograr una adecuada obturación, resistiendo presiones por arriba
de los 390 kilogramos por centímetro cuadrado.
* Latón Niquelado (que lo provee de mayor resistencia)
* Acero (generalmente provisto de algún tratamiento
protector externo, como el barnizado, pavonado, latonado o
cobreado).
* Aluminio (que abarata el costo de fabricación por lo que se
viene empleando con éxito en cartuchería para armas cortas).
EL CASCO O CASQUILLO
(otros términos empleados para este componente es el de vaina o vainilla)

12. Casquillo Acero
(pavonado, cobrizado
o latonado)
Casquillo de Latón Niquelado
(que lo provee de mayor resistencia)
Casquillo de Latón
(aleación de 70% de cobre y 30% de zinc)
Casquillo Aluminio
(que abarata los
costos de fabricación)

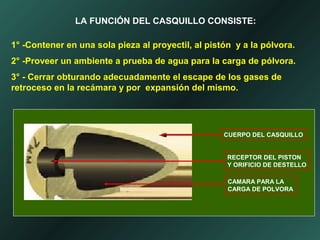

13. LA FUNCIÓN DEL CASQUILLO CONSISTE:
1° -Contener en una sola pieza al proyectil, al pistón y a la pólvora.
2° -Proveer un ambiente a prueba de agua para la carga de pólvora.
3° - Cerrar obturando adecuadamente el escape de los gases de
retroceso en la recámara y por expansión del mismo.
CUERPO DEL CASQUILLO
RECEPTOR DEL PISTON
Y ORIFICIO DE DESTELLO
CAMARA PARA LA
CARGA DE POLVORA

14. POR SU FORMA LOS CASQUILLOS PUEDEN SER;
CILINDRICOS CONICOS
ABOTELLADOS
Cilíndrico Cónico Abotellado

15. POR SU CONFIGURACION, LOS CASQUILLOS SE CLASICAN EN;
REBORDE o PESTAÑA
(RIMMED)
BASE REDUCIDA
(REBATED)
RANURA o SURCO
(RIMMLES)
REFORZADO
(BELTED)
Con Pestaña
Con Ranura
Reforzado
Base Reducida

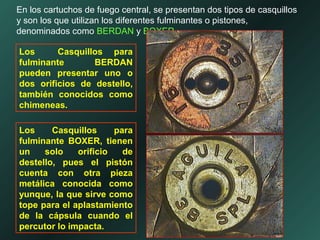

16. En los cartuchos de fuego central, se presentan dos tipos de casquillos
y son los que utilizan los diferentes fulminantes o pistones,
denominados como BERDAN y BOXER.
Los Casquillos para
fulminante BERDAN
pueden presentar uno o
dos orificios de destello,
también conocidos como
chimeneas.
Los Casquillos para
fulminante BOXER, tienen
un solo orificio de
destello, pues el pistón
cuenta con otra pieza
metálica conocida como
yunque, la que sirve como
tope para el aplastamiento
de la cápsula cuando el
percutor lo impacta.

17. El fulminante o pistón,
tiene la función de iniciar
la deflagración de la
pólvora mediante una
llamarada de fuego que se
transmite a través de las
chimeneas u orificios de
destello en los casquillos.
Otros términos con los
cuales se conoce al
pistón; detonador,
iniciador, cebo, capsul,
estopín, o bien en inglés,
primer.
EL FULMINANTE o PISTÓN
PERCUTOR
CAÑON
BLOQUE DEL CERROJO
IMPACTO
DEL PISTON

18. LA MEZCLA FULMINANTE, CONTENIDA ENTRE LA BASE Y EL
YUNQUE DEL PISTON, REACCIONA POR EL APLASTAMIENTO
POR EL IMPACTO PROVOCADO POR EL PERCUTOR DEL ARMA.

19. El fulminante Boxer, fue diseñado en 1867 por Eduard Boxer, coronel
del ejercito británico. Este es utilizado por la mayoría de los
fabricantes estadounidenses de cartuchos.
El pistón Berdan fue desarrollado un año anterior (1866), por Hiram
Berdan, coronel del ejercito de Estados Unidos y que
paradójicamente es más utilizado por los fabricantes europeos, y de
otros países asiáticos.
Casquillo con
pistón Boxer
Casquillo con
pistón Berdan

20. ESTRUCTURA DE UN PISTON BOXER PARA RIFLE
ESTRUCTURA DE UN PISTON BOXER PARA ESCOPETA
Cápsula del pistón
Mezcla fulminante
Cubierta de proteccion
Del orificio de destello
Yunque
Copa de bronce
Disco de Papel
Mezcla fulminante
Yunque
Copa de bronce

21. La cápsula de los pistones generalmente es de bronce o de algún
otro metal maleable, diseñado en forma de copa o recipiente circular,
en el que se deposita la mezcla fulminante protegida por un disco de
papel especial.
ORIFICIO DE DESTELLO,
OIDO o CHIMENEA
YUNQUE
MEZCLA
FULMINANTE
EMPAQUE
El componente más pequeño del pistón Boxer
es una pieza de latón conocida como
“yunque”, el que tiene una gran influencia en
la sensibilidad de los fulminantes.

22. Los pistones Boxer se manufacturan en dos tamaños para cartuchos
de armas cortas y largas, y aun cuando éstos son similares en las
dimensiones, las características de los yunques difieren en el
estampado y sensibilidad, por lo que no deben ser empleados
indistintamente en tales cartuchos. La designación de dichos pistones
es la siguiente:
Small Pistol (pequeño para pistola), con diámetro de .175 pulgadas (4.44 mm)
Large Pistol (grande para pistola), con diámetro de .210 pulgadas (5.33 mm)
Small Rifle (pequeño para rifle), con diámetro de .175 pulgadas (4.44 mm)
Large Rifle (grande para rifle), con diámetro de .210 pulgadas (5.33 mm)

23. Por su parte, los pistones del tipo Berdan no
presentan uniformidad en cuanto a sus
dimensiones. Esto se define según criterio
técnico de cada fabricante de cartuchos,
europeos y asiáticos, y los hay de diferentes
diámetros;
Los pequeños para pistola o rifle de 4.50 mm (.117”),
Largos para pistola y rifle de 5.50 mm (.216”).
También los hay, de 5.00 mm (.196”), 6.00 mm (.236”),
6.16 mm (.242”), 6.35 mm (.250”) y 6.45 mm (.253”).
Los casquillo para
fulminante Boxer se
reutlizan para su
recarga, cosa que
no ocurre con los
casquillos para
fulminante Berdan

24. Plano metálico de la entrada a la
recamara del cañón, el que es
empleado como tope para la
pestaña de los cartuchos de
fuego anular y que al mismo
tiempo es utilizado como yunque
para provocar la reacción de la
mezcla fulminante
Cartucho de fuego anular o periférico
De los calibre .22, .36 y .577

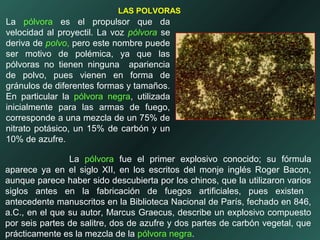

25. La pólvora es el propulsor que da
velocidad al proyectil. La voz pólvora se
deriva de polvo, pero este nombre puede
ser motivo de polémica, ya que las
pólvoras no tienen ninguna apariencia
de polvo, pues vienen en forma de
gránulos de diferentes formas y tamaños.
En particular la pólvora negra, utilizada
inicialmente para las armas de fuego,
corresponde a una mezcla de un 75% de
nitrato potásico, un 15% de carbón y un
10% de azufre.
La pólvora fue el primer explosivo conocido; su fórmula
aparece ya en el siglo XII, en los escritos del monje inglés Roger Bacon,
aunque parece haber sido descubierta por los chinos, que la utilizaron varios
siglos antes en la fabricación de fuegos artificiales, pues existen
antecedente manuscritos en la Biblioteca Nacional de París, fechado en 846,
a.C., en el que su autor, Marcus Graecus, describe un explosivo compuesto
por seis partes de salitre, dos de azufre y dos partes de carbón vegetal, que
prácticamente es la mezcla de la pólvora negra.
LAS POLVORAS

26. Es probable que la pólvora se introdujera en Europa procedente del
Oriente. Berthold Schwarz, un monje alemán, a comienzos del siglo
XIV, puede haber sido el primero en utilizar la pólvora para impulsar
proyectiles. Sean cuales sean los datos precisos y las identidades de
sus descubridores y primeros usuarios, lo cierto es que la pólvora se
fabricaba en Inglaterra en 1334 y que en 1340 Alemania contaba con
instalaciones para su fabricación. En la segunda mitad del siglo XVI,
la fabricación de pólvora en la mayoría de los países era un
monopolio del Estado, que reglamentó su uso a comienzos del siglo
XVII.
En la fabricación de la pólvora negra los ingredientes pueden variar,
según los diferentes usos a los que se vaya destinar, pero siempre
está el salitre (nitrato de potásio) como el principal componente, ya
que libera el suficiente oxígeno en combinación con la combustión
del carbón y el azufre. De hecho, el carbón vegetal es un excelente
combustible, que en conjunto con los nitratos del salitre producen
una combustión equilibrada. La verdadera función del azufre es la
reducción de la temperatura de quemado del carbón y, por lo tanto,
de la misma pólvora negra.

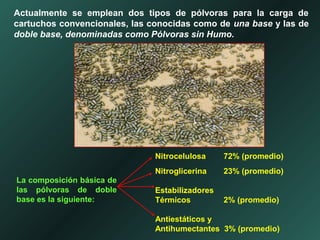

27. Actualmente se emplean dos tipos de pólvoras para la carga de
cartuchos convencionales, las conocidas como de una base y las de
doble base, denominadas como Pólvoras sin Humo.
La composición básica de
las pólvoras de doble
base es la siguiente:
Nitrocelulosa 72% (promedio)
Nitroglicerina 23% (promedio)
Estabilizadores
Térmicos 2% (promedio)
Antiestáticos y
Antihumectantes 3% (promedio)

28. La geometría de los granos individuales de las pólvoras, es crítica
para determinar la rapidez de su combustión. En consecuencia, esta
velocidad también establece la efectividad de su uso en las armas de
fuego.
LOS GRANOS DE LAS POLVORAS
La forma básica de los granos de las pólvoras son las siguientes:
Esferas Lámina Tira Cuerda
Gránulo Perforado Cilindro Roseta
sencillo

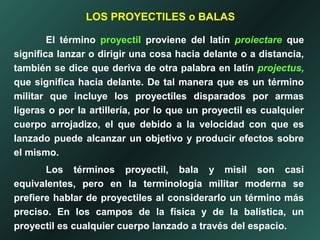

29. El término proyectil proviene del latín proiectare que
significa lanzar o dirigir una cosa hacia delante o a distancia,
también se dice que deriva de otra palabra en latín projectus,
que significa hacia delante. De tal manera que es un término
militar que incluye los proyectiles disparados por armas
ligeras o por la artillería, por lo que un proyectil es cualquier
cuerpo arrojadizo, el que debido a la velocidad con que es
lanzado puede alcanzar un objetivo y producir efectos sobre
el mismo.
Los términos proyectil, bala y misil son casi
equivalentes, pero en la terminología militar moderna se
prefiere hablar de proyectiles al considerarlo un término más
preciso. En los campos de la física y de la balística, un
proyectil es cualquier cuerpo lanzado a través del espacio.
LOS PROYECTILES o BALAS

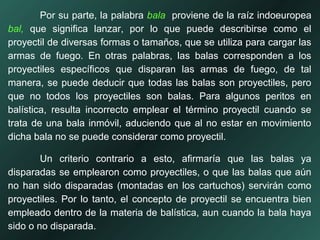

30. Por su parte, la palabra bala proviene de la raíz indoeuropea
bal, que significa lanzar, por lo que puede describirse como el
proyectil de diversas formas o tamaños, que se utiliza para cargar las
armas de fuego. En otras palabras, las balas corresponden a los
proyectiles específicos que disparan las armas de fuego, de tal
manera, se puede deducir que todas las balas son proyectiles, pero
que no todos los proyectiles son balas. Para algunos peritos en
balística, resulta incorrecto emplear el término proyectil cuando se
trata de una bala inmóvil, aduciendo que al no estar en movimiento
dicha bala no se puede considerar como proyectil.
Un criterio contrario a esto, afirmaría que las balas ya
disparadas se emplearon como proyectiles, o que las balas que aún
no han sido disparadas (montadas en los cartuchos) servirán como
proyectiles. Por lo tanto, el concepto de proyectil se encuentra bien
empleado dentro de la materia de balística, aun cuando la bala haya
sido o no disparada.

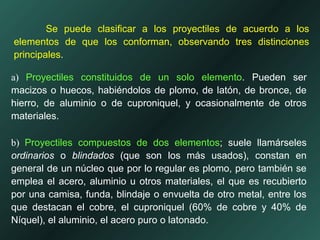

31. Se puede clasificar a los proyectiles de acuerdo a los
elementos de que los conforman, observando tres distinciones
principales.
a) Proyectiles constituidos de un solo elemento. Pueden ser
macizos o huecos, habiéndolos de plomo, de latón, de bronce, de
hierro, de aluminio o de cuproniquel, y ocasionalmente de otros
materiales.
b) Proyectiles compuestos de dos elementos; suele llamárseles
ordinarios o blindados (que son los más usados), constan en
general de un núcleo que por lo regular es plomo, pero también se
emplea el acero, aluminio u otros materiales, el que es recubierto
por una camisa, funda, blindaje o envuelta de otro metal, entre los
que destacan el cobre, el cuproniquel (60% de cobre y 40% de
Níquel), el aluminio, el acero puro o latonado.

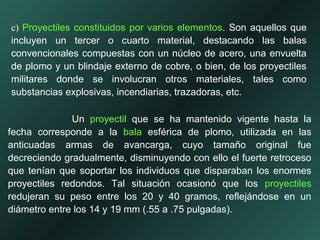

32. c) Proyectiles constituidos por varios elementos. Son aquellos que
incluyen un tercer o cuarto material, destacando las balas
convencionales compuestas con un núcleo de acero, una envuelta
de plomo y un blindaje externo de cobre, o bien, de los proyectiles
militares donde se involucran otros materiales, tales como
substancias explosivas, incendiarias, trazadoras, etc.
Un proyectil que se ha mantenido vigente hasta la
fecha corresponde a la bala esférica de plomo, utilizada en las
anticuadas armas de avancarga, cuyo tamaño original fue
decreciendo gradualmente, disminuyendo con ello el fuerte retroceso
que tenían que soportar los individuos que disparaban los enormes
proyectiles redondos. Tal situación ocasionó que los proyectiles
redujeran su peso entre los 20 y 40 gramos, reflejándose en un
diámetro entre los 14 y 19 mm (.55 a .75 pulgadas).

33. Alrededor de 1835, se concibió la idea de modificar la
bala esférica para transformarla en ovoide, a esta le fue elaborada
una cavidad troncónica en su eje mayor para introducirle otro objeto
de igual forma y, que por efectos de la presión de los gases se
acuñaba en su asiento dilatando el metal y haciendo que la bala
tomase por esta causa las estrías grabadas en el cañón. Después se
paso a la bala cilindro ojival, que en sus orígenes también llevaba
una cuña en su base hueca, teniendo que eliminarse por no ser
necesaria.
Hacia la segunda mitad del siglo XIX y, por la presencia del
novedoso cartucho metálico, se dio inicio la nueva era de las armas a
retrocarga, que imponía una reducción sustancial de los calibres de
las balas, que se estandarizaron alrededor de los 11 mm de
diámetro, con proyectiles de plomo cilindro ojivales, con un peso
promedio de 15 gramos.

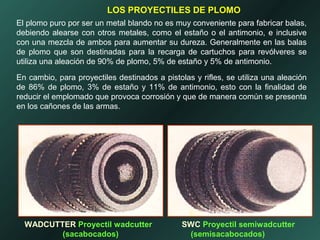

34. El plomo puro por ser un metal blando no es muy conveniente para fabricar balas,
debiendo alearse con otros metales, como el estaño o el antimonio, e inclusive
con una mezcla de ambos para aumentar su dureza. Generalmente en las balas
de plomo que son destinadas para la recarga de cartuchos para revólveres se
utiliza una aleación de 90% de plomo, 5% de estaño y 5% de antimonio.
En cambio, para proyectiles destinados a pistolas y rifles, se utiliza una aleación
de 86% de plomo, 3% de estaño y 11% de antimonio, esto con la finalidad de
reducir el emplomado que provoca corrosión y que de manera común se presenta
en los cañones de las armas.
LOS PROYECTILES DE PLOMO
WADCUTTER Proyectil wadcutter
(sacabocados)
SWC Proyectil semiwadcutter
(semisacabocados)

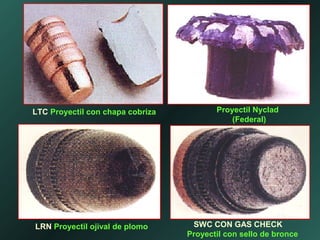

35. LTC Proyectil con chapa cobriza Proyectil Nyclad
(Federal)
LRN Proyectil ojival de plomo SWC CON GAS CHECK
Proyectil con sello de bronce

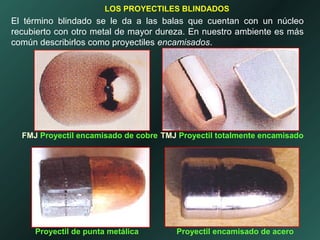

36. El término blindado se le da a las balas que cuentan con un núcleo
recubierto con otro metal de mayor dureza. En nuestro ambiente es más
común describirlos como proyectiles encamisados.
LOS PROYECTILES BLINDADOS
FMJ Proyectil encamisado de cobre TMJ Proyectil totalmente encamisado
Proyectil de punta metálica Proyectil encamisado de acero

37. Los proyectiles que presentan una porción de plomo al descubierto en su punta,
son conocidos como de nariz o punta blanda, y al igual que los proyectiles de
punta hueca tienen la particularidad de deformarse por expansión, provocando
daños más severos sobre estructuras humanas o animales.
PROYECTILES DE PUNTA BLANDA Y DE PUNTA HUECA
TMJ Proyectil de punta blanda JHP Proyectil de punta hueca
SJHP Proyectil de nariz blanda y punta hueca Proyectil de punta expansiva

38. Proyectil Silvertip
Proyectil Hydra Shok
Proyectil Starfire
Proyectil Safety Slug
CUBIERTA
CAMISA
CARGA DE
MUNICIONES

39. PROYECTIL “BLACK TALON”
El Black Talon o Garra Negra, que
fuera introducido por la Winchester,
son consideraos de penetración
profunda, por lo que los efectos
destructivos son realmente
considerables.
En 1994 aparecieron dos cartuchos con
especiales estilos de bala, el Rhino-Ammo y
Black-Rhino, conocidos como “Mata
Policías”. La bala del Black-Rhino
(rinoceronte negro), se conforma como una
funda de metal sin núcleo, alojando un
polímero denominado Signaflux, tan ligero
como plástico pero tan duro como metal, el
que contiene siete postas de metal o
birdshot pellets, obteniendo la particularidad
de penetrar los paneles balísticos de
chalecos antibala, pues actúa como un
agente punzo-cortante que se desplaza a
hyper-velocidad.

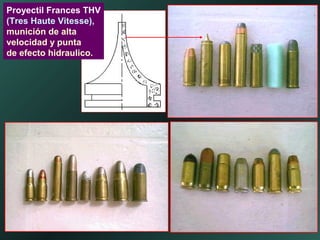

40. Proyectil Frances THV
(Tres Haute Vitesse),
munición de alta
velocidad y punta
de efecto hidraulico.

41. Dentro de las actividades civiles, con respecto al uso de armas largas, destaca
el tiro de competición y la cacería menor, mediana y mayor, involucrando
también el de procedimientos táctico policiacos, existiendo para ello una gran
variedad de proyectiles de aplicación determinada.
PROYECTILES PARA ARMAS LARGAS
Proyectil encamisado Proyectil de punta blanda
Proyectil de punta hueca Proyectil de nariz blanda y punta hueca

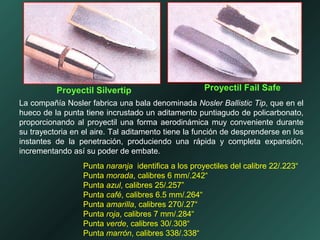

42. La compañía Nosler fabrica una bala denominada Nosler Ballistic Tip, que en el
hueco de la punta tiene incrustado un aditamento puntiagudo de policarbonato,
proporcionando al proyectil una forma aerodinámica muy conveniente durante
su trayectoria en el aire. Tal aditamento tiene la función de desprenderse en los
instantes de la penetración, produciendo una rápida y completa expansión,
incrementando así su poder de embate.
Punta naranja identifica a los proyectiles del calibre 22/.223“
Punta morada, calibres 6 mm/.242“
Punta azul, calibres 25/.257”
Punta café, calibres 6.5 mm/.264“
Punta amarilla, calibres 270/.27“
Punta roja, calibres 7 mm/.284“
Punta verde, calibres 30/.308“
Punta marrón, calibres 338/.338“
Proyectil Silvertip Proyectil Fail Safe

43. Vista interna del proyectil
Ballistic Tip
Vista interna del proyectil
Nosler Partition
Proyectil Boat Tail (cola de bote) Proyectil Accelerator

44. ProyectilesTrazadores, obtienen el nombre
en función de su desempeño y que consiste
en trazar la trayectoria del proyectil
mediante una luz o estela de humo.
Proyectile Incendiarios, su función es
la de provocar incendios de los
materiales inflamables relacionados con
un objetivo.

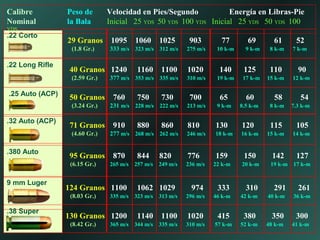

45. .22 Corto
.32 Auto (ACP)
.380 Auto
.22 Long Rifle
9 mm Luger
.38 Super
.25 Auto (ACP)
130 Granos 1200 1140 1100 1020 415 380 350 300
(8.42 Gr.) 365 m/s 344 m/s 335 m/s 310 m/s 57 k-m 52 k-m 48 k-m 41 k-m
Calibre Peso de Velocidad en Pies/Segundo Energía en Libras-Pie
Nominal la Bala Inicial 25 YDS 50 YDS 100 YDS Inicial 25 YDS 50 YDS 100
YDS
29 Granos 1095 1060 1025 903 77 69 61 52
(1.8 Gr.) 333 m/s 323 m/s 312 m/s 275 m/s 10 k-m 9 k-m 8 k-m 7 k-m
40 Granos 1240 1160 1100 1020 140 125 110 90
(2.59 Gr.) 377 m/s 353 m/s 335 m/s 310 m/s 19 k-m 17 k-m 15 k-m 12 k-m
71 Granos 910 880 860 810 130 120 115 105
(4.60 Gr.) 277 m/s 268 m/s 262 m/s 246 m/s 18 k-m 16 k-m 15 k-m 14 k-m
50 Granos 760 750 730 700 65 60 58 54
(3.24 Gr.) 231 m/s 228 m/s 222 m/s 213 m/s 9 k-m 8.5 k-m 8 k-m 7.3 k-m
95 Granos 870 844 820 776 159 150 142 127
(6.15 Gr.) 265 m/s 257 m/s 249 m/s 236 m/s 22 k-m 20 k-m 19 k-m 17 k-m
124 Granos 1100 1062 1029 974 333 310 291 261
(8.03 Gr.) 335 m/s 323 m/s 313 m/s 296 m/s 46 k-m 42 k-m 40 k-m 36 k-m

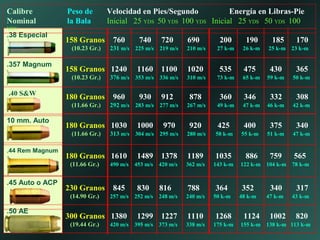

46. .38 Especial
10 mm. Auto
.44 Rem Magnum
.357 Magnum
.45 Auto o ACP
.50 AE
.40 S&W
300 Granos 1380 1299 1227 1110 1268 1124 1002 820
(19.44 Gr.) 420 m/s 395 m/s 373 m/s 338 m/s 175 k-m 155 k-m 138 k-m 113 k-m
Calibre Peso de Velocidad en Pies/Segundo Energía en Libras-Pie
Nominal la Bala Inicial 25 YDS 50 YDS 100 YDS Inicial 25 YDS 50 YDS 100
YDS
158 Granos 760 740 720 690 200 190 185 170
(10.23 Gr.) 231 m/s 225 m/s 219 m/s 210 m/s 27 k-m 26 k-m 25 k-m 23 k-m
158 Granos 1240 1160 1100 1020 535 475 430 365
(10.23 Gr.) 376 m/s 353 m/s 336 m/s 310 m/s 73 k-m 65 k-m 59 k-m 50 k-m
180 Granos 1030 1000 970 920 425 400 375 340
(11.66 Gr.) 313 m/s 304 m/s 295 m/s 280 m/s 58 k-m 55 k-m 51 k-m 47 k-m
180 Granos 960 930 912 878 360 346 332 308
(11.66 Gr.) 292 m/s 283 m/s 277 m/s 267 m/s 49 k-m 47 k-m 46 k-m 42 k-m
180 Granos 1610 1489 1378 1189 1035 886 759 565
(11.66 Gr.) 490 m/s 453 m/s 420 m/s 362 m/s 143 k-m 122 k-m 104 k-m 78 k-m
230 Granos 845 830 816 788 364 352 340 317
(14.90 Gr.) 257 m/s 252 m/s 248 m/s 240 m/s 50 k-m 48 k-m 47 k-m 43 k-m

47. .222 Rem. (5.56x43mm)
5.45 x 39 mm
.223 Rem. (5.56x45mm)
.30 Carabina(7.62x33mm)
Calibre Nominal Peso de Velocidad en Pies/Seg. Energía en Libras-Pie
la Bala Inicial 100 YDS 500 YDS Inicial 100 YDS 500 YDS
.243 Win (6.16x51mm)
7 mm. Rem. Magnum
.30-30 Win.
55 Granos 3240 2950 1940 1280 1060 460
(3.56 Gr.) 987 m/s 899 m/s 591 m/s 177 k-m 146 k-m 63 k-m
50 Granos 3140 2600 1110 1095 750 135
(3.24 Gr.) 957 m/s 792 m/s 338 m/s 151 k-m 103 k-m 19 k-m
60 Granos 2886 2560 1220 1210 930 380
(3.88 Gr.) 879 m/s 780 m/s 371 m/s 167 k-m 128 k-m 52 k-m
80 Granos 3350 2960 1670 1995 1550 495
(5.18 Gr.) 1021 m/s 902 m/s 509 m/s 275 k-m 214 k-m 68 k-m
150 Granos 3110 2830 1870 3220 2670 1160
(9.72 Gr.) 947 m/s 862 m/s 569 m/s 445 k-m 269 k-m 160 k-m
110 Granos 1990 1570 840 965 600 175
(7.13 Gr.) 606 m/s 478 m/s 256 m/s 133 k-m 82 k-m 24 k-m
170 Granos 2200 1820 960 1830 1255 345
(11.01Gr.) 670 m/s 670 m/s 292 m/s 253 k-m 173 k-m 47 k-m

48. .45-70 Government
.35 Remington
.308 Win. (7.62x51mm)
7.62x39mm
.30-06 SPRG (7.62x63mm)
.375 H&H Magnum
.300 Savage
150 Granos 2820 2530 1560 2650 2140 810
(9.72 Gr.) 859 m/s 771 m/s 475 m/s 366 k-m 295 k-m 112 k-m
123 Granos 2300 2030 1200 1445 1125 395
(7.97Gr.) 701 m/s 618 m/s 365 m/s 199 k-m 155 k-m 54 k-m
180 Granos 2700 2470 1660 2915 2435 1105
(11.66 Gr.) 822 m/s 752 m/s 505 m/s 403 k-m 336 k-m 152 k-m
180 Granos 2350 2140 1410 2205 1825 800
(11.66 Gr.) 716 m/s 652 m/s 429 m/s 304 k-m 252 k-m 110 k-m
200 Granos 2080 1700 910 1920 1280 370
(12.96 Gr.) 633 m/s 518 m/s 277 m/s 265 k-m 177 k-m 51 k-m
300 Granos 2530 2270 1400 4265 3425 1295
(19.44 Gr.) 771 m/s 691 m/s 426 m/s 589 k-m 473 k-m 179 k-m
300 Granos 1880 1650 1010 2355 1815 680
(19.44Gr.) 573 m/s 502 m/s 307 m/s 325 k-m 251 k-m 94 k-m
Calibre Nominal Peso de Velocidad en Pies/Seg. Energía en Libras-Pie
la Bala Inicial 100 YDS 500 YDS Inicial 100 YDS 500 YDS
