Balistica

1
CCOONNCCEEPPTTOO DDEE BBAALLÍÍSSTTIICCAA
Etimológicamente la palabra balística deriva del latín "ballistam", y a su vez del
griego "ballo", significando: lanzar, arrojar.
Podemos definir la balística como: “la rama de la ciencia que estudia el movimiento
de los proyectiles en general”. Estudia los fenómenos que ocurren en el interior de
las armas de fuego para que el proyectil sea lanzado al espacio, lo acaecido durante
su desplazamiento por éste y los efectos que produce sobre el blanco final.
BBAALLÍÍSSTTIICCAA FFOORREENNSSEE
Es la Balística aplicada a la Criminalística. Clásicamente, se ha venido considerando
la Balística Forense como una rama de la Ciencia Balística, basada en las relaciones
de identidad existentes entre las lesiones en balas y vainas impresas por el arma
utilizada para el disparo y las piezas de dicha
arma que han producido estas lesiones. Sin
embargo, para los expertos en Balística
Forense, esta no es una rama especial de la
Ciencia Balística, sino la propia Ciencia
Balística, una acepción especial que pretende
resolver toda la problemática que plantea la
investigación policial de los hechos
delictivos en los que han intervenido armas
de fuego.
En la Ciencia Balística clásica, el problema era el saber qué arma y qué munición
era necesario emplear para que, al efectuar un disparo desde una determinada
distancia y ángulo de tiro, se lograran unos efectos en un blanco predeterminado.
La Balística Forense, en cambio, actúa en sentido inverso. A la vista de los efectos
producidos en un blanco concreto, debe de determinar el tipo de arma y la munición
utilizadas, el ángulo de tiro y la distancia desde la que se efectuó el disparo, así
como si la vaina y la bala recogidas, han sido percutida y disparada,
respectivamente, por un arma determinada.
La Balística Forense, estudia tanto las armas de fuego, como todos los elementos
que contribuyen a producir el disparo, y los efectos que produce éste dentro del
arma, durante la trayectoria del proyectil y en el blanco final.

2
En definitiva, la Balística Forense ha de resolver, dos cuestiones fundamentales:
A. La identificación de la causa: determinación del arma, cartucho, proyectil,
etc., utilizados.
B. La reconstrucción de los hechos: determinación del ángulo de tiro, origen
del disparo, situación de la víctima, trayectoria, etc.
PPAARRTTEESS DDEE LLAA BBAALLÍÍSSTTIICCAA FFOORREENNSSEE::
La Balística Forense tiene cuatro ramas principales:
• Balística Interior
• Balística Exterior
• Balística de Efectos
• Balística Identificativa.
BALÍSTICA INTERIOR: Estudia lo que ocurre en el interior del arma, desde que
el fulminante es iniciado por medio de la percusión, lo que provoca la combustión
de la pólvora cuyos gases producen la presión necesaria para impulsar al
proyectil a través del ánima del cañón, hasta abandonar la boca de fuego.
(ignición del fulminante, deflagración de la pólvora, producción de gases y
movimiento del proyectil)
BALÍSTICA EXTERIOR: Estudia el movimiento del proyectil, desde que
abandona la boca de fuego del arma hasta que incide en el blanco, o lo que es lo
mismo, el movimiento del proyectil durante su recorrido por el aire. (fuerza
propulsora de los gases, resistencia del aire, atracción de la gravedad, trayectoria
del proyectil). Si sobre el proyectil actuara solamente la fuerza de proyección, su
movimiento sería rectilíneo y uniforme, siguiendo la dirección del eje del arma
hasta el infinito a una velocidad constante. Si solo actuara la gravedad, ésta le
iría separando de la línea de proyección con un
movimiento constante que daría a la trayectoria una
forma de parábola regular. En la realidad, el aire es el
principal modificador de la trayectoria. La resistencia
que ofrece está determinada por numerosas
variables (densidad, humedad, temperatura, viento,
etc.). Todo ello se ha estudiado para aplicarlo
militarmente y en los disparos de alta precisión.
En las armas cortas y largas de medio alcance, estas variables son
despreciables. A efectos balísticos, consideraremos tres velocidades:
• Velocidad inicial: medida en la boca de fuego.
• Velocidad remanente: medida en cualquier punto de su recorrido.
• Velocidad residual: medida inmediatamente después de que el proyectil
atraviese un cuerpo.

3
BALÍSTICA DE EFECTOS: Estudia el comportamiento del proyectil desde que
incide en el blanco hasta que se detiene, es decir, la precisión, la detención o
poder de parada, la perforación o penetración. Son características técnicas del
tipo de bala que monta la distinta cartuchería, y que dará lugar a distintos tipos
de cartuchos (ordinarios, perforantes, deformantes, deportivos, trazadores, etc.)
y a un proceso de fabricación mas o menos minucioso; Tiene una subrama
médico-legal que se denomina Balística de las Heridas, aunque para algunos
especialistas, ésta es la Balística de Efectos en órgano vivo.
BALÍSTICA IDENTIFICATIVA: Parte de la Balística Forense que se ocupa de
establecer una relación de identidad entre las marcas y lesiones aparecidas en
los elementos no combustibles del cartucho (bala, vaina y cápsula iniciadora) y
la parte del arma que ha ocasionado dichas lesiones, fundamentalmente
campos y estrías en el cañón, y bloque de cierre, percutor, extractor y expulsor
en su caso. Lo que permite realizar comparaciones entre elementos disparados
o percutidos por un arma de fuego, para relacionarlos entre sí.
EESSTTUUDDIIOOSS YY TTRRAABBAAJJOOSS RREEAALLIIZZAADDOOSS EENN BBAALLÍÍSSTTIICCAA FFOORREENNSSEE::
Se pueden agrupar en tres niveles:
1. EN EL LUGAR DEL HECHO:
• La Inspección Ocular Técnico Policial, en orden a comprobar la realidad de los
hechos, determinar el límite del escenario, las circunstancias y dinámica de
producción de los hechos, localización y recogida de indicios y la realización
de un croquis si es necesario.
• Exploración de superficies y objetos difíciles de transportar, para determinar
posibles impactos intermedios o finales de proyectiles, numero de disparos y
distancia a la que se produjeron, etc.
• Montaje “in situ” de la situación y dinámica de los autores, a presencia de la
Autoridad Judicial, al objeto de poner de manifiesto como ocurrieron los
hechos y constatar las versiones de los testigos. (Reconstrucción Judicial).
2. EN EL LABORATORIO:
•••• Examen técnico y pruebas de funcionamiento y disparo de las armas
ocupadas, para determinar su procedencia, estado de funcionamiento,
posibilidad de que el arma se dispare de forma accidental o fortuita,
determinación si ha sido o no disparada con anterioridad, restauración de la
numeración de serie borrada, etc.
•••• Examen identificativo de armas, para establecer su posible participación en un
hecho concreto o en otros de los archivados como anónimos en el laboratorio
a la espera de su identificación.
•••• Examen técnico de balas, vainas y cartuchería, para poder determinar su
procedencia, calibre y características técnicas y si es posible, determinar la
marca y modelo del arma que las disparo o percutió.

4
•••• Estudios identificativos de vainas y balas recogidas en el lugar de los hechos
con las vainas y balas “testigo”, recogidas con motivo de otros hechos
anteriores y que se encuentran archivadas como “anónimas”.
•••• Examen de las balas y establecer si presentan anomalías sobre su superficie
y si éstas pueden haber originado cambios de trayectoria; determinar si se
han ocasionado antes o después de producir lesiones a la víctima.
•••• Estudio de las ropas de la víctima, para determinar si ha intervenido algún
arma de fuego, número de impactos, calibre al que pueden corresponder,
distancia a la que se efectuaron y trayectorias posibles.
•••• Confección de planos complementarios que ayuden a explicar los hechos.
•••• Confección de los correspondientes Informes Periciales, que serán remitidos a
la Autoridad Judicial que entienda de los hechos.
3. ANTE LOS ÓRGANOS JUDICIALES:
• Comparecer, cuando sean citados, al objeto de presentar, defender, ratificar y
ampliar en su caso, el contenido de los informes periciales emitidos, para
establecer su pleno valor probatorio.
PPRROOBBLLEEMMÁÁTTIICCAA QQUUEE RREESSUUEELLVVEE LLAA BBAALLÍÍSSTTIICCAA FFOORREENNSSEE EENN LLAA
AACCTTUUAALLIIDDAADD::
La Balística Forense en la actualidad, abarca un amplio campo de actividades:
Estudio de las armas y cartuchería relacionadas con hechos delictivos.
Determinación de trayectorias, número de disparos, rebotes y distancias desde
donde se efectúan.
Reconstrucciones de hechos.
Precisión, poder de penetración y de parada, poder lesivo de un arma y munición
determinados.
Determinación de si el disparo o disparos han sido efectuados
intencionadamente, o de manera fortuita o accidental.
En las muertes producidas por disparo con arma de fuego, determinación de si
se trata de un suicidio o por el contrario de un homicidio.
Identificación del arma/s utilizada/s y de su posible relación con otros hechos
delictivos ocurridos con anterioridad.
DDEEFFIINNIICCIIOONNEESS DDEE LLAASS AARRMMAASS DDEE FFUUEEGGOO YY DDEE SSUUSS MMUUNNIICCIIOONNEESS
El Reglamento de Armas, aprobado por Real Decreto 137/1993 de 29 de enero,
modificado parcialmente por el Real Decreto 976/2011, de 8 de Julio, en su Art. 2,
define las distintas armas de fuego y sus municiones de la siguiente forma:
12. Arma de fuego corta: El arma de fuego cuyo cañón no exceda de 30 cm o
cuya longitud total no exceda de 60 cm.
13. Arma de fuego larga: Cualquier arma de fuego que no sea un arma de fuego
corta.

5
5. Arma automática: Arma de fuego que recarga automáticamente después de
cada disparo y con la que es posible efectuar varios disparos sucesivos
mientras permanezca accionado el disparador.
6. Arma semiautomática: Arma de fuego que después de cada disparo se
recarga automáticamente y con la que solo es posible efectuar un disparo al
accionar el disparador cada vez.
16. Arma de repetición: Arma de fuego que se recarga después de cada disparo,
mediante un mecanismo accionado por el tirador que introduce en el cañón un
cartucho colocado previamente en el depósito de municiones.
17. Arma de un solo tiro: Arma de fuego sin depósito de municiones, que se
recarga antes de cada disparo mediante la introducción manual de un cartucho
en la recámara o en un alojamiento especial a la entrada del cañón.
26. Munición de bala perforante: Munición de uso militar que se utiliza para
perforar materiales de blindajes o de protección que normalmente son de
núcleo duro o material duro.
27. Munición de bala explosiva: Munición de uso militar con balas que contienen
una carga que explota por impacto.
28. Munición de bala incendiaria: Munición de uso militar con balas que
contienen una mezcla química que se inflama al contacto con el aire o por
impacto.
29. Munición de bala expansiva: Munición con proyectiles de diferente
composición, estructura y diseño con el fin de que, al impactar éstos en un
blanco similar al tejido carnoso, se deformen expandiéndose y transfiriendo el
máximo de energía en estos blancos.
CCAARRTTUUCCHHEERRIIAA::
El cartucho es un conjunto rígido de elementos que, introducido en la recámara de
un arma de fuego puede materializar en ella unas características balísticas que
constituyen la razón de existencia del arma.
Elementos del cartucho:
- La vaina: Es la portadora de la pólvora, de la cápsula
iniciadora y de la bala. Está fabricada del conocido
como latón militar; Las partes de una vaina son: Boca,
gollete, gola, cuerpo y culote.
- La bala: Es el elemento mas activo del cartucho. La bala
es la masa, generalmente metálica, formada por uno o
varios elementos, que ha de tomar el rayado del arma, con
sus consecuentes movimientos de traslación y rotación. Sus
partes son: punta, cuerpo y culote.
- La pólvora: Es la impulsora termodinámica de la bala. Tan
pronto la cápsula la enciende, comienza la combustión, con
gran desarrollo de gases y subida de temperatura.

6

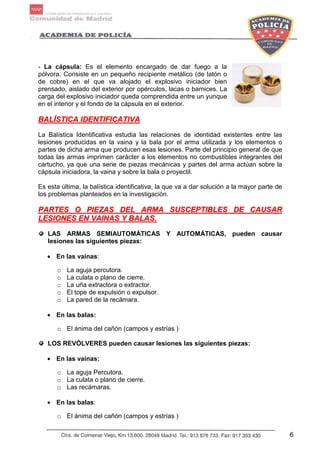

- La cápsula: Es el elemento encargado de dar fuego a la
pólvora. Consiste en un pequeño recipiente metálico (de latón o
de cobre) en el que va alojado el explosivo iniciador bien
prensado, aislado del exterior por opérculos, lacas o barnices. La
carga del explosivo iniciador queda comprendida entre un yunque
en el interior y el fondo de la cápsula en el exterior.
BBAALLÍÍSSTTIICCAA IIDDEENNTTIIFFIICCAATTIIVVAA
La Balística Identificativa estudia las relaciones de identidad existentes entre las
lesiones producidas en la vaina y la bala por el arma utilizada y los elementos o
partes de dicha arma que producen esas lesiones. Parte del principio general de que
todas las armas imprimen carácter a los elementos no combustibles integrantes del
cartucho, ya que una serie de piezas mecánicas y partes del arma actúan sobre la
cápsula iniciadora, la vaina y sobre la bala o proyectil.
Es esta última, la balística identificativa, la que va a dar solución a la mayor parte de
los problemas planteados en la investigación.
PPAARRTTEESS OO PPIIEEZZAASS DDEELL AARRMMAA SSUUSSCCEEPPTTIIBBLLEESS DDEE CCAAUUSSAARR
LLEESSIIOONNEESS EENN VVAAIINNAASS YY BBAALLAASS..
LAS ARMAS SEMIAUTOMÁTICAS Y AUTOMÁTICAS, pueden causar
lesiones las siguientes piezas:
• En las vainas:
o La aguja percutora.
o La culata o plano de cierre.
o La uña extractora o extractor.
o El tope de expulsión o expulsor.
o La pared de la recámara.
• En las balas:
o El ánima del cañón (campos y estrías )
LOS REVÓLVERES pueden causar lesiones las siguientes piezas:
• En las vainas:
o La aguja Percutora.
o La culata o plano de cierre.
o Las recámaras.
• En las balas:
o El ánima del cañón (campos y estrías )

7

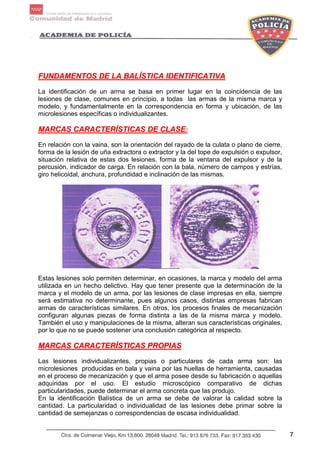

FFUUNNDDAAMMEENNTTOOSS DDEE LLAA BBAALLÍÍSSTTIICCAA IIDDEENNTTIIFFIICCAATTIIVVAA
La identificación de un arma se basa en primer lugar en la coincidencia de las
lesiones de clase, comunes en principio, a todas las armas de la misma marca y
modelo, y fundamentalmente en la correspondencia en forma y ubicación, de las
microlesiones específicas o individualizantes.
MMAARRCCAASS CCAARRAACCTTEERRÍÍSSTTIICCAASS DDEE CCLLAASSEE::
En relación con la vaina, son la orientación del rayado de la culata o plano de cierre,
forma de la lesión de uña extractora o extractor y la del tope de expulsión o expulsor,
situación relativa de estas dos lesiones, forma de la ventana del expulsor y de la
percusión, indicador de carga. En relación con la bala, número de campos y estrías,
giro helicoidal, anchura, profundidad e inclinación de las mismas.
Estas lesiones solo permiten determinar, en ocasiones, la marca y modelo del arma
utilizada en un hecho delictivo. Hay que tener presente que la determinación de la
marca y el modelo de un arma, por las lesiones de clase impresas en ella, siempre
será estimativa no determinante, pues algunos casos, distintas empresas fabrican
armas de características similares. En otros, los procesos finales de mecanización
configuran algunas piezas de forma distinta a las de la misma marca y modelo.
También el uso y manipulaciones de la misma, alteran sus características originales,
por lo que no se puede sostener una conclusión categórica al respecto.
MMAARRCCAASS CCAARRAACCTTEERRÍÍSSTTIICCAASS PPRROOPPIIAASS
Las lesiones individualizantes, propias o particulares de cada arma son: las
microlesiones producidas en bala y vaina por las huellas de herramienta, causadas
en el proceso de mecanización y que el arma posee desde su fabricación o aquellas
adquiridas por el uso. El estudio microscópico comparativo de dichas
particularidades, puede determinar el arma concreta que las produjo.
En la identificación Balística de un arma se debe de valorar la calidad sobre la
cantidad. La particularidad o individualidad de las lesiones debe primar sobre la
cantidad de semejanzas o correspondencias de escasa individualidad.

8

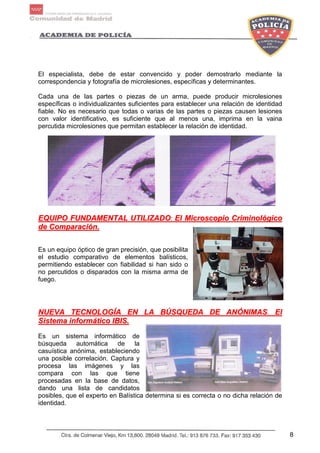

El especialista, debe de estar convencido y poder demostrarlo mediante la
correspondencia y fotografía de microlesiones, específicas y determinantes.
Cada una de las partes o piezas de un arma, puede producir microlesiones
específicas o individualizantes suficientes para establecer una relación de identidad
fiable. No es necesario que todas o varias de las partes o piezas causen lesiones
con valor identificativo, es suficiente que al menos una, imprima en la vaina
percutida microlesiones que permitan establecer la relación de identidad.
EEQQUUIIPPOO FFUUNNDDAAMMEENNTTAALL UUTTIILLIIZZAADDOO:: EEll MMiiccrroossccooppiioo CCrriimmiinnoollóóggiiccoo
ddee CCoommppaarraacciióónn..
Es un equipo óptico de gran precisión, que posibilita
el estudio comparativo de elementos balísticos,
permitiendo establecer con fiabilidad si han sido o
no percutidos o disparados con la misma arma de
fuego.
NNUUEEVVAA TTEECCNNOOLLOOGGÍÍAA EENN LLAA BBÚÚSSQQUUEEDDAA DDEE AANNÓÓNNIIMMAASS.. EEll
SSiisstteemmaa iinnffoorrmmááttiiccoo IIBBIISS..
Es un sistema informático de
búsqueda automática de la
casuística anónima, estableciendo
una posible correlación. Captura y
procesa las imágenes y las
compara con las que tiene
procesadas en la base de datos,
dando una lista de candidatos
posibles, que el experto en Balística determina si es correcta o no dicha relación de
identidad.

9
FFRRAACCTTUURRAASS DDEE CCRRIISSTTAALLEESS EE IIMMPPAACCTTOO DDEE PPRROOYYEECCTTIILLEESS
IMPACTOS DE BALA: Los orificios producidos por impactos de balas y
similares, son más limpios y perfectos que los originados por otros objetos como
piedras, martillos, etc.
En los disparos realizados a muy corta distancia, los gases producidos pueden
causar el estallido del cristal, como si se tratara de un explosivo. En los disparos
a corta distancia, se aprecian residuos (restos de humo, pólvora y partículas
metálicas) en la cara que recibe el impacto. Si el disparo se realiza desde muy
lejos y la bala llega con poca velocidad, producirá los efectos de una pedrada.
PERFORACIONES: Son orificios con entrada y salida producidos por balas.
Tienen forma de cráter. La boca menor del cráter se corresponde con la entrada
del proyectil y la boca mayor con la salida, donde se observa un astillamiento.
Las características de la perforación dependerán del espesor del cristal, de la
velocidad del proyectil, forma y calibre y de la distancia de disparo.
FRACTURAS: En los cristales pueden encontrarse dos tipos de fracturas:
RADIALES: Presentan forma de radios, a veces serpenteantes. Se originan
en el punto el impacto y son las primeras en producirse. Estas se forman en
la cara opuesta a la que recibe el impacto, (el proyectil presiona sobre la cara
impactada, curvando el cristal y sometiendo a una mayor tensión la cara
opuesta, que se agrieta formando fracturas radiales).
CONCÉNTRICAS: Presentan forma circular. Se producen alrededor del
punto de impacto, después de las radiales, finalizando al encontrarse con
ellas. Se forman por la cara que recibe el impacto (producidas las fracturas
radiales, los fragmentos del cristal se curvan por la cara opuesta a la que
recibe el impacto, sometiendo ahora a una mayor tensión a la cara
impactada, que se agrieta formando las fracturas concéntricas).

10
CONCOIDALES: Cuando el proyectil atraviesa un vidrio plano, sobre la
superficie opuesta se forma una fractura concoidal o cónica, similar a un cráter,
causada por la gran tensión que se produce en la región inmediata al impacto.
TTRRAAYYEECCTTOORRIIAASS
El sentido de la dirección de la trayectoria se determinará, en las perforaciones,
basándose en la observación de las bocas menor y mayor del cráter, que se
corresponden con la entrada y salida del proyectil.
En las trayectorias perpendiculares, la distribución del astillamiento de
salida y de las fracturas radiales y concéntricas es homogénea en torno al
orificio.
En las trayectorias oblicuas, se produce un mayor astillamiento y mayor
cantidad de fracturas radiales y concéntricas en el lado contrario del que
viene el proyectil. Cuanto más oblicua sea la trayectoria, más astillamiento y
concentración de fracturas habrá en el lado contrario.

11
OORRDDEENN DDEE SSUUCCEESSIIÓÓNN DDEE VVAARRIIOOSS IIMMPPAACCTTOOSS
Se determina por el estudio de las fracturas radiales; Las fracturas radiales del
primer impacto se extienden libremente por la lámina del cristal. Las radiales del
segundo impacto finalizan al encontrarse con las radiales del primer impacto. Las
radiales del tercer impacto finalizan al encontrarse con las radiales del segundo
impacto. Y así sucesivamente.
FFRRAACCTTUURRAASS PPOORR PPRROOYYEECCTTIILL AA PPOOCCAA VVEELLOOCCIIDDAADD
Cuando la velocidad del
proyectil es inferior a 50
m/s, como es el caso de
las piedras, bolas
lanzadas con tirachinas,
balas que llegan con
poca velocidad,..., puede
producir o no perforación.
Si esta se produce, el
orificio, es circular, uniforme y de contornos regulares. El cráter es de pequeñas
dimensiones y presenta alguna fractura radial y escasas fracturas concéntricas. Si
por el contrario, no se produce perforación del cristal el proyectil sale despedido en
dirección contraria y desprendiendo, en la mayoría de las ocasiones, un casquete
semicircular en la cara opuesta a la que recibe el impacto. Este orificio no es
uniforme, con un cráter estrellado y pequeño, y presenta alguna fractura radial y
ninguna concéntrica.
FFRRAACCTTUURRAASS PPOORR GGOOLLPPEE YY FFUUEEGGOO::
Las fracturas por golpe producen un orificio de gran extensión, en forma de estrella
invertida (con las puntas hacia dentro). Los fragmentos desprendidos, de grandes
dimensiones, aparecen en el lado de la cara posterior esparcidos por el suelo.
Las fracturas producidas por fuego, presentan líneas quebradas, distribuidas por el
cristal sin un punto común de convergencia.
CON PERFORACIÓN SIN PERFORACIÓN

12
Los fragmentos del cristal caen hacia el lado de donde procede el calor. La recogida
de los fragmentos de cristales deberá realizarse cuanto antes. Se procurara
reconstruir toda la lámina de cristal, teniendo en cuenta que la cara exterior suele
estar más sucia y avejentada que la interior. A poder ser, se pegarán los fragmentos
sobre un papel, numerando los fragmentos por la misma cara. Se tomaran
fotografías antes y después de la reconstrucción. Para su remisión al laboratorio
correspondiente, se utilizaran cajas, envolviendo los fragmentos con papel y
procurando que queden bien sujetos para evitar el deterioro de los mismos.
DDIISSTTAANNCCIIAASS DDEE DDIISSPPAARROO
El estudio de los efectos del proyectil, disparado por un arma de fuego, sobre el
organismo humano, forma parte de la Balística de efectos (y Medicina Legal).
Para poder determinar la distancia a la que se ha producido un disparo, hemos de
distinguir entre:
ORIFICIO DE ENTRADA.- Tiene forma circular u oval, a excepción del disparo a
bocajarro, dependiendo su tamaño de diversos factores (forma de la bala,
velocidad y distancia), siendo generalmente más pequeño que el de salida.
Las características identificativas del orificio de entrada son:
a) Collarete erosivo o cintilla de contusión es un anillo,
aproximadamente de un milímetro de espesor, de color
oscuro y apergaminado. Se produce por la erosión que
produce el impacto de la bala sobre la piel.
b) Collarete o cintilla de limpieza, es un aro situado en el borde del orificio de
entrada, sobre el collarete erosivo. Se produce al dejar la superficie del
proyectil los residuos de suciedad que transporta.
c) Tatuaje.- Son restos de pólvora quemada y sin quemar, conjuntamente con
otros residuos del disparo y por la quemadura de la llama, que se incrustan
alrededor del orificio de entrada.

13
ORIFICIO DE SALIDA.- Es generalmente irregular, si bien puede ser circular u
oval. Se identifica por:
a) El diámetro es superior, generalmente, al de entrada.
b) Sus bordes suelen estar evertidos.
c) Mayor infiltración de grasa que el orificio de entrada.
d) Carencia de collaretes erosivo y de limpieza.
Disparo a bocajarro.- Se produce cuando se realiza el disparo con la boca de
fuego en contacto con el cuerpo de la victima o sus tejidos. Los disparos a
bocajarro presentan la siguiente Morfología:
a) El orificio de entrada tiene forma estrellada,
llamada en boca de mina ó de Hofman, con los
bordes desgarrados, irregulares y ennegrecidos por
la pólvora quemada. Es de tamaño superior al
calibre de la bala.
b) Violencia de lesiones con arrancamientos
cutáneos causados por los gases. En la boca y
cráneo producen efectos explosivos.
c) Superficies internas con residuos negruzcos, formados principalmente de
humo y partículas metálicas.
d) Carece de tatuaje porque la pólvora sigue a la bala.
e) En las ropas no hay ninguna calcinación en los hilos, si bien, en la cara
interna del tejido se forma un depósito de humo
Disparo a quemarropa.- Tiene lugar cuando la distancia de disparo está dentro
del alcance de la llama. A menos de 30 cm. Los disparos a Quemarropa
presentan la siguiente Morfología:
a) El orificio de entrada es generalmente circular u oval.
b) Existencia siempre, en el orificio de entrada, de cintilla de contusión ó
collarete erosivo, y frecuentemente de cerco de limpieza, excepto cuando la bala
ha penetrado antes en otras superficies.
c) Aureola de quemaduras por la llama; cabellos y tejidos chamuscados.
d) Tatuaje denso y ennegrecido, formado por el depósito de humo, de granos de
pólvora quemada y sin quemar y de partículas metálicas.
e) En los tejidos aparecen quemadas las fibras alrededor de la perforación,
presentando una aureola formada por un depósito de humo, mas grande y
menos intensa cuanto mayor es la distancia de disparo.
Disparo a corta distancia.- Es el realizado a más de treinta centímetros y a
menos de un metro, es decir, la longitud del disparo a corta distancia es superior
al efectuado a quemarropa e inferior al alcance máximo de las partículas que
conforman el tatuaje. Presenta la siguiente Morfología: Reúne las mismas
características que a quemarropa, pero careciendo de los efectos producidos
por la llama. Sobre los tejidos suelen quedar restos de granos de pólvora.

14
Disparo a larga distancia.- Se incluyen los disparos producidos a distancia
superior al alcance de las partículas que constituyen el tatuaje. Presentan la
siguiente Morfología:
a) El orificio de entrada tiene forma circular u oval.
b) El citado orificio presenta cintilla erosiva y cerco de limpieza.
c) Ausencia absoluta de tatuaje.
DDIISSTTAANNCCIIAASS DDEE DDIISSPPAARROO CCOONN MMÚÚLLTTIIPPLLEESS PPRROOYYEECCTTIILLEESS
A muy corta distancia, el orificio de entrada presenta la apariencia de realizado
por una sola bala del calibre del
diámetro de la boca de fuego.
La existencia del tatuaje sirve para
diferenciar los disparos a corta
distancia.
A quemarropa, el taco o parte de
él, suele hallarse en el interior del
cuerpo de la víctima.
A distancias mayores al alcance de los elementos causantes del tatuaje, la
investigación atenderá en razón a la dispersión de los proyectiles sobre el cuerpo
de la víctima.

15
LLOOSS IIMMPPAACCTTOOSS
El impacto es la incidencia de un proyectil sobre un cuerpo. Puede presentar un
orificio de entrada, en el caso de penetración, o bien orificios de entrada y salida
como en el caso de la perforación.
Los impactos deben de buscarse en superficies finales e intermedias y se describirá
su forma, diámetro, profundidad y ángulo de incidencia.
RECUERDA:
Salvo en los disparos a bocajarro, donde se produce una herida en boca de mina,
para poder determinar el orificio de entrada y salida se tendrán en cuenta las
siguientes cuestiones:
o El orificio de entrada es de menor diámetro y más uniforme que el de salida.
o En el orificio de entrada se produce una cintilla erosivo-contusiva en la piel. En el
caso de madera, papel, tela... aparece un cerco de limpieza del proyectil.
o En el orificio de entrada, en disparos realizados a corta distancia, aparecen en su
periferia depósitos de humo, chamuscamiento, tatuaje.
o En el orificio de entrada, se aprecia arrastre de fibras de telas hacia el interior, y
en el de salida, se aprecian este arrastre hacia el exterior.
o El orificio de salida tiene forma de cráter, con bordes hacia el exterior y mayor
macha hemorrágica que el de entrada, cuando se trata de tejidos orgánicos.
Para determinar las trayectorias de los proyectiles, es necesario que el blanco
impactado sea fijo y suficientemente blando para que no se produzcan desvíos y
debe de haber suficientes puntos de referencia.
Consiste en determinar la dirección, el sentido y la inclinación del proyectil desde el
momento que sale por la boca de fuego del arma hasta que impacta en el blanco.
Para realizar estos estudios se utilizan varillas rígidas y cuerdas, realizando
mediciones de ángulos sobre los planos vertical y horizontal.
RREECCOOGGIIDDAA DDEE AARRMMAASS DDEE FFUUEEGGOO
El primer indicio u objeto del delito que se
tendrá en consideración para la ocupación
serán las armas u objetos empleados.
Tras la localización de estas y tratándose de
un delito encartado en los referidos
supuestos, se acotara, realizando una
marca de tiza o cera (lápiz graso) de color
sobre el exterior del arma, marcando sobre
el suelo, mesa o superficie sobre la que se
deposite el arma.

16

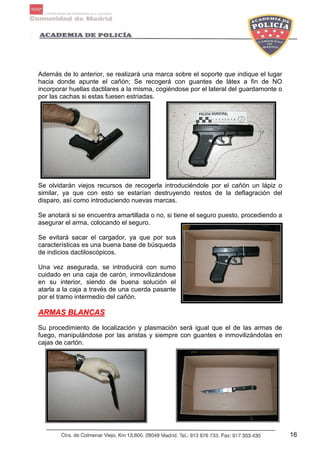

Además de lo anterior, se realizará una marca sobre el soporte que indique el lugar
hacia donde apunte el cañón; Se recogerá con guantes de látex a fin de NO
incorporar huellas dactilares a la misma, cogiéndose por el lateral del guardamonte o
por las cachas si estas fuesen estriadas.
Se olvidarán viejos recursos de recogerla introduciéndole por el cañón un lápiz o
similar, ya que con esto se estarían destruyendo restos de la deflagración del
disparo, así como introduciendo nuevas marcas.
Se anotará si se encuentra amartillada o no, si tiene el seguro puesto, procediendo a
asegurar el arma, colocando el seguro.
Se evitará sacar el cargador, ya que por sus
características es una buena base de búsqueda
de indicios dactiloscópicos.
Una vez asegurada, se introducirá con sumo
cuidado en una caja de carón, inmovilizándose
en su interior, siendo de buena solución el
atarla a la caja a través de una cuerda pasante
por el tramo intermedio del cañón.
AARRMMAASS BBLLAANNCCAASS
Su procedimiento de localización y plasmación será igual que el de las armas de
fuego, manipulándose por las aristas y siempre con guantes e inmovilizándolas en
cajas de cartón.

17
Si bien en ambos casos (armas de fuego y armas blancas) no se dispusiera de cajas
de cartón adecuadas para su acondicionamiento, se podrán embalar en sobres
limpios de papel.
Volveremos a recalcar que se evitará en todo lo posible el envasado en bolsas de
plásticos no transpirables, de armas que pudieren contener residuos de sangre o
similares.
VVAAIINNAASS
Las vainas en la escena delictiva, suelen ser comunes en determinados delitos, es
por ello que en algunos casos puedan desaparecer, como puede ocurrir en un
homicidio en la salida de una boca de metro o en el interior de una discoteca, donde
la gran afluencia de público puede dar lugar a la desaparición de estas.
Si esta situación o similar se diese,
primeramente se acotarían de igual forma
que un arma, realizando un circulo con
tiza o símil alrededor de la vaina y
asignándole un numero, recogiéndose
con guantes e introduciéndola
individualmente en un sobre de papel o
bolsa de plástico, donde previamente se
le habrá marcado ese mismo número al
embalaje, con la finalidad de saber que
vaina corresponde con cada acotación.
Es de suma importancia el embasado de las
vainas por individual, ya que si no fuese así
y se embalasen todas juntas, estas se
ocasionarían falsas marcas.
En el Acta de Inspección Ocular que se realice
durante la recogida de las vainas, se describirán
detalladamente, tomando nota de las
inscripciones que aparecen en el culote de la
vaina, lo que nos permitirá conocer el calibre, el
fabricante y el año de fabricación.

18
RREECCOOGGIIDDAADD DDEE BBAALLAASS
Fotografiar en el lugar, acotar con círculos numerados y señalar en el croquis.
Las incrustadas, fotografiar orificio antes de su extracción. Extraer bloque que la
contenga y remitir. De sacarla del bloque, hacerlo por fragmentación sucesiva.
No recogerlas con pinzas o útiles que puedan dañar su superficie.
Remitir en cajas o sobres fuertes, protegidas y separadas unas de otras, evitando
roces innecesarios, envolviendo cada bala en un trozo de papel. Indicar
procedencia y datos del hecho.
Siempre que se remitan armas o elementos balísticos a Policía Científica, se
acompañarán con un oficio en el que exprese: quien los remite; de que asunto se
trata; clase, tipo, modelo y número de fabricación del arma o armas; número de
vainas y lugar de recogida, anotando los datos existentes en la base del culote y
número de balas y lugar de recogida.
TTRRAAZZAASS IINNSSTTRRUUMMEENNTTAALLEESS
A pesar de que, clásicamente, todos los tratados de Técnica Policial, Policía
Científica y Criminalística engloban, bajo un único y gran capítulo, el estudio de las
diferentes huellas directas que pueden encontrarse en el lugar del hecho (desde
lofoscópicas hasta ungueales, dentales o labiales, pasando por las de útiles o
herramientas, de vestidos, de calzado, etc), dejando otro gran capítulo para las
producidas por el arma de fuego en los -elementos no combustibles del cartucho
(huellas indirectas); cada vez es mayor, y más generalizada, la tendencia a encajar
en los laboratorios de Balística Forense el estudio comparativo de las herramientas y
sus huellas.

19
Una vez expuesto lo anterior, diremos que de los tres apartados en que,
universalmente, se clasifican las lesiones o huellas instrumentales, respecto a su
producción, a saber:
1. Huellas por presión simple, sin deslizamiento (zapatos, ruedas, martillos,
palanquetas y similares)
Es precisamente este último grupo, por sus microlesiones identificativas, variables
objetivamente según suposición frente al ángulo de visión y al foco de iluminación, el
que, específicamente, es materia de obligado estudio por parte de los Laboratorios
de Balística.
El primer grupo, Huellas por presión simple, sin deslizamiento (zapatos, ruedas,
martillos, palanquetas y similares) no suele presentar problemas instrumentales de
estudio, al ser sus lesiones identificativas, generalmente macroscópicas (grandes) y
poco variables, objetiva y subjetivamente máxime si se utiliza la técnica del
moldeado de huellas, como complementaria de la de comparación fotográfica ya
citada.
2. Huellas por presión y deslizamiento continuo (sierras, limas y similares).
El segundo grupo, Huellas por presión y deslizamiento continuo (sierras, limas y
similares) lo componen toda una serie de lesiones que, salvo raras excepciones,
carecen de valor identificativo por su destrucción; superposición y modificación
progresiva, producida por la propia mecánica de utilización de la herramienta.
3. Huellas por presión o corte con deslizamiento (hachas, cuchillos, buriles,
tenazas, alicates, escoplos y similares)
El tercer grupo, Huellas por presión o corte con deslizamiento (hachas, cuchillos,
buriles, tenazas, alicates, escoplos y similares), será por tanto el que se estudia más
someramente, desglosando su problemática bajo tres epígrafes, al objeto de dar
unas pautas para su investigación y estudio.
Las huellas del primer grupo, en las que entrarían, por extensión, pisadas,
neumáticos y similares, y todas las restantes huellas directas no humanas, serían
motivo de un capítulo aparte, si bien su estudio, por preparación de sus expertos y
por instrumental, suele ser también competencia del propio laboratorio de Balística.

20
RREECCUUEERRDDAA
- La Balística Forense es la rama especial que tiene por objeto el
estudio o peritación de los casos, delictivos o no, de interés
judicial o policial en los que hayan intervenido armas de fuego o
su cartuchería.
- La Balística Forense sigue una metodología inversa, ya que
partiendo de unos resultados o indicios se intenta determinar e
identificar el arma y la munición utilizada, con una aplicación
puramente Criminalística.
- Las marcas características de clase producidas en las balas o
las vainas son propias de una marca y modelo de arma, mientras
que las marcas características propias identifican
exclusivamente a un arma.
- La Balística Forense resuelve problemas tales como el estudio
de armas e idoneidad de la cartuchería que utiliza
determinaciones balísticas (trayectorias, distancias de disparo,
etc.) para la reconstrucción de hechos y el estudio de balas y
vainas halladas en el lugar del delito.
- Las herramientas y otros útiles pueden generar una serie de
marcas que pueden ser objeto de análisis e identificación.
Dichas trazas instrumentales pueden ser producidas por presión
simple, sin deslizamiento (zapatos, ruedas, martillos,
palanquetas y similares), por presión y deslizamiento continuo
(sierras, limas y similares) y por presión o corte con
deslizamiento (hachas, cuchillos, buriles, tenazas, alicates,
escoplos y similares).

Balistica

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Balistica

Más de Juan Pez

Balistica
