1. ARDUINO
Por: Ángel Gómez
2008-15555
Universidad de San Carlos de Guatemala
Arquitectura de Computadores y Ensambladores 1

2. Este Documento tiene licencia COPYLEFT
Todos los Errores Reservados.

3. Prefacio
El siguiente documento no pretende ser una especificación precisa sobre la
plataforma ARDUINO. La información contenida es de propositivo general y orientada para
incentivar y motivar el uso de la plataforma ARDUINO de una forma introductoria para
desarrollar proyectos tipo “Hazlo tu Mismo” con dispositivos electrónicos de bajo costo y
una filosofía similar al software libre aplicado al Hardware. Para tener una pequeña
pincelada no solo de los pequeños hombrews, sino también de los posibles grandes
proyectos que se pueden lograr y desarrollar con el pequeño y poderoso micro
controlador ARDUINO presento el siguiente trabajo, dirigido a entusiastas de la electrónica.
Ángel Gómez
2008-15555

4. ÍNDICE
· Introducción
· Objetivo General
· Objetivos Específicos
· Justificación
· Contenido
· Instalación y Configuración
· Tipos, partes, teoría en general (agregar imágenes)
· Funciones principales
· Estructura del lenguaje
· Ejemplos
· Errores comunes
· Preguntas Frecuentes
· Conclusiones (relacionadas con los objetivos)
· Recomendaciones
· Bibliografía
· Enlaces de Ayuda
· Anexo

5. Introducción
ARDUINO es un micro controlador con filosofía open source/hardware es un
dispositivo el cual permite obtener información por medio de sus entradas Analógicas y
Digitales. Permite el procesamiento de los datos y generar una salida por medio de pines
de salida específicos. ARDUINO es una plataforma completa con una gran comunidad de
usuarios en internet donde se pueden ver proyectos realizados en cualquier parte del
mundo. También está orientado a un fácil manejo y uso de la electrónica, proyectos únicos
con el cual el límite es la imaginación.

6. Objetivo General
· Aprender el uso básico de la plataforma ARDUINO
· Implementación de Proyectos con ARDUINO
· Programación de ARDUINO
Objetivos Específicos
· Uso básico del dispositivo ARDUINO
· Identificación de las entradas/salidas físicas
· Lenguaje de programación de ARDUINO
· Programación de código para recibir datos con las entradas digitales
· Programación de código para enviar datos con los pinout
· Precauciones básicas
· Distinción de las distintas plataformas basadas en ARDUINO
Justificación
Demostrar la versatilidad de la plataforma ARDUINO y su micro controlador en
proyectos sencillos así como complejos, despertar el interés del lector sobre la plataforma
desarrollada con hardware Libre, no necesitar conocimientos previos muy específicos sobre
la electrónica o programación. Este documento pretende dar una visión clara y sin
complicaciones sobre ARDUINO y su primer uso de frente de una forma fácil.

7. Instalación y Configuración
Para iniciarse en el mundo de la plataforma ARDUINO es necesario contar con una
placa ya sea ensamblada por nosotros (pieza por pieza) o una que ya esté lista e integrada
con todos sus componentes como lo puede ser ARDUINO UNO, LEONARDO o NANO
etc. Que fácilmente se pueden adquirir vía internet o en una tienda electrónica
especializada.
ARDUINO IDE
Es el entorno grafico para la programación de aplicaciones para el micro controlador
arduino, como recomendación para una buena ejecución del entorno de desarrollo se
recomienda tener instalado GCC y JAVA en sus últimas versiones para LINUX.
Pasos para configuración
· Descargar de la pagina http://arduino.cc/en/Main/Software#toc1 la versión
del IDE que vayamos utilizar sea Windows, Mac o Linux. Para nuestro caso
será la versión para Linux de 64 bits que el tipo de sistema instalado en
nuestra PC
Paso1: Descargar IDE de Desarrollo

8. · Debido a que estamos en un entorno Linux procedemos a descomprimir el
archivo descargado en paso anterior en un directorio de fácil acceso
ejecutando los siguientes comandos en una consola de comandos Linux:
cd PATH_DONDE_SE DESCOMPRIMIO_EL_ARCHIVO
Luego para ejecutar el IDE de ARDUINO escribimos en consola como se muestra.
./arduino
2.1- Descompresión de IDE ARDUINO
2.2Ejecución del IDE ARDUINO

9. Como se ha podido observar en unos cuantos pasos se ha logrado tener el entorno
listo para empezar a programar en la plataforma del micro controlador ARDUINO.
El último paso sería conectar el nuestro ARDUINO vía USB y empezar a imaginarse
todas las aplicaciones que tendría nuestro ARDUINO en proyectos simples o sumamente
complicados.
Teoría General sobre ARDUIINO
ARDUINO tiene muchas variantes debido a que es open hardware/software
cualquiera hace uso de los diagramas para la construcción de ARDUINOS por lo cual en el
mercado se encuentran una variedad para distintas necesidades. Nuestro objetivo no es
adentrarnos en cada variante más bien dicho nos enfocaremos en su variedades oficiales
del proyecto como podemos observar en el anexo con la imagen de la “Evolución de
ARDUINO” así como todas la bondades que nos ofrece la plataforma completa.
Hasta el momento todo bien, pero nuestro micro controlador no se queda ahí
debido al gran auge de la plataforma otras iniciativas han agregado funcionalidades con
hardware algunas open y otras no, pero han hecho del micro controlador se pueda
comunicar con muchos más dispositivos (SHIELDS)
como lo son los siguientes:
· BlueTooth
· Wireless
· RJ45 wire connection
· Sensores huellas Dactilares
· Pantallas LCD
· Controladores para Motores
· GSM (telefonía),
· GPS

10. Partes de ARDUINO:
A continuación se muestra un diagrama de las partes que componen un arduino
LEONARDO identificando sus principales entradas/salidas por medio de las cuales arduino
obtiene información la procesa y entrega un resultado.
Todos los arduinos están basado en el Chip ATMEGA XX el cual se puede ver en la
evolución de arduino es el core principal del micro controlador y la evolución está en la
prestación de velocidades con las que opera la plataforma así como la capacidad de
almacenar nuestros programas por lo regular en una memoria de 32 KB.

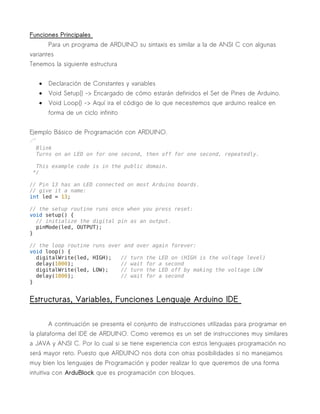

11. Funciones Principales
Para un programa de ARDUINO su sintaxis es similar a la de ANSI C con algunas
variantes
Tenemos la siguiente estructura
· Declaración de Constantes y variables
· Void Setup{} -> Encargado de cómo estarán definidos el Set de Pines de Arduino.
· Void Loop{} -> Aquí ira el código de lo que necesitemos que arduino realice en
forma de un ciclo infinito
Ejemplo Básico de Programación con ARDUINO.
/*
Blink
Turns on an LED on for one second, then off for one second, repeatedly.
This example code is in the public domain.
*/
// Pin 13 has an LED connected on most Arduino boards.
// give it a name:
int led = 13;
// the setup routine runs once when you press reset:
void setup() {
// initialize the digital pin as an output.
pinMode(led, OUTPUT);
}
// the loop routine runs over and over again forever:
void loop() {
digitalWrite(led, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for a second
digitalWrite(led, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for a second
}
Estructuras, Variables, Funciones Lenguaje Arduino IDE
A continuación se presenta el conjunto de instrucciones utilizadas para programar en
la plataforma del IDE de ARDUINO. Como veremos es un set de instrucciones muy similares
a JAVA y ANSI C. Por lo cual si se tiene experiencia con estos lenguajes programación no
será mayor reto. Puesto que ARDUINO nos dota con otras posibilidades si no manejamos
muy bien los lenguajes de Programación y poder realizar lo que queremos de una forma
intuitiva con ArduBlock que es programación con bloques.

12. Structure Variables Functions
Constants
setup() Digital I/O
loop() HIGH | LOW pinMode()
Control Structures
Data Types
Further Syntax
Arithmetic Operators
Conversion
Comparison Operators
Variable Scope & Qualifiers
Boolean Operators Utilities
Pointer Access Operators
Bitwise Operators
Compound Operators
INPUT | OUTPUT| INPUT_PULLUP digitalWrite()
if true | false digitalRead()
if...else integer constants Analog I/O
for floating point constants analogReference()
switch case analogRead()
while void analogWrite() - PWM
do... while boolean Advanced I/O
break char tone()
continue unsigned char noTone()
return byte shiftOut()
goto int shiftIn()
unsigned int pulseIn()
; (semicolon) word Time
{} (curly braces) long millis()
// (single line comment) unsigned long micros()
/* */ (multi-line comment) float delay()
#define double delayMicroseconds()
#include string - char array Math
String - object min()
= (assignment operator) array max()
+ (addition) abs()
- (subtraction) char() constrain()
* (multiplication) byte() map()
/ (division) int() pow()
% (modulo) word() sqrt()
long() Trigonometry
== (equal to) float() sin()
!= (not equal to) cos()
< (less than) variable scope tan()
> (greater than) static Random Numbers
<= (less than or equal to) volatile randomSeed()
>= (greater than or equal ctoon)s t random()
Bits and Bytes
&& (and) sizeof() lowByte()
|| (or) highByte()
! (not) bitRead()
bitWrite()
* dereference operator bitSet()
& reference operator bitClear()
bit()
& (bitwise and) External Interrupts
| (bitwise or) attachInterrupt()
^ (bitwise xor) detachInterrupt()
~ (bitwise not) Interrupts
<< (bitshift left) interrupts()
>> (bitshift right) noInterrupts()
Communication
++ (increment) Serial
-- (decrement) Stream
+= (compound addition)
-= (compound subtraction)
*= (compound multiplication)

13. Ejemplo Completo Y Demostración con ARDUINO NANO
Justo para finalizar nuestra introducción al mundo ARDUINO es
el momento de ver un ejemplo completo de con todas las
configuraciones realizadas previamente.
Que necesitamos:
· Un ARDUINO en cualquier versión.
· Pasos descritos en la instalación y Configuración
· El programa en lenguaje arduino descrito en la sección Funciones Principales
Qué resultados esperamos:
· Conectar por primera vez nuestro ARDUINO.
· Controlar el LED en el ARDUINO cambiando le el tiempo
Start:
1. Seleccionar nuestro modelo de micro controlador ARDUINO adquirido.

14. 2. Conectar ARDUINO al puerto USB del PC
3. Verificar que se detecto correctamente el dispositivo en el Menú Herramientas ->
Puerto Serial
4. Si todo ha ido bien no nos queda más que cargar nuestro ejemplo de Blink en el IDE
de ARDUINO y proceder a presionar el Cargar y nuestro programa será enviado al
micro controlador.
5. Ver Nuestro resultado con el LED de testeo del ARDUINO y el tiempo que le
otorgamos para el encedido y apagado del mismo.

15. Errores Comunes
Los errores pueden ser distintos tipos los cuales hacemos mención:
· Hardware:
1. El dispositivo venga defectuoso de fabrica no es reconocido por el
ordenador. Por lo cual se deberá intentar resetear desde el botón incluido en
la placa. Si todo lo anterior no funciona se deberá adquirir una nueva placa.
2. No saber que Voltaje maneja la versión de ARDUINO.
· Software:
1. La instalación de los drivers no sea la correcta, posibles errores de puerto
serial con otros SO como Windows.
Preguntas Frecuentes
Debido a la gran cantidad de usuarios y comunidades formadas en internet basta con
suscribirse y plantear los problemas e incluso soluciones en dichas comunidades. Para
ayudar a la comunidad del OPEN HW de ARDUINO.
Debido a que el micro controlador está hecho de una forma robusta puede soportar
ciertos errores no al 100% pero si para poder practicar o inclusive crear nuevos proyecto
y soluciones antes de dejar la placa sin funcionar.
Conclusiones:
El principal razón del documento presentado no es hacer mención honorifica a todos
los conocimientos previos que se deben tener para iniciarse en la electrónica y la
programación puesto que perdería el principal objetivo de fomentar el interés del lector en
descubrir, el poder crear algo propio con su ingenio de una forma económica, y sobre
todo inspiración por el auto aprendizaje realizando algo que le apasione, puesto que con
esta motivación le llevara a alcanzar sus metas y objetivos sobre el aprendizaje de la
plataforma de ARDUINO y sus innumerables apliaciones descritas de una forma sencilla
como se ha planteado en este documento.

16. Recomendaciones
Buscar mucha información gracias al internet hay una vasta biblioteca, proyectos con
los cuales se puede empezar a disfrutar de las bondades de la plataforma.
Consultar a personas que sepan del tema. Para adquirir los conocimientos básicos,
esto ayudara a tener un progreso del cómo se debe y así como del no se debe. Para evitar
pequeños tropiezos al iniciarse.
Bibliografía
Debido a que mucha información está en Internet se dejan los enlaces que describen lo
que posiblemente se encontraría en un libro.
· http://arduino.cc
· http://es.wikipedia.org/wiki/Arduino
Enlaces de Ayuda
· http://playground.arduino.cc/Es/Es
· http://forum.arduino.cc/index.php/board,49.0.htm l
· http://www.arduteka.com/arduino/
· http://www . youtube.com
Anexos
