El documento describe una arquitectura de software multicapa orientada a objetos. Se descompone la capa de lógica de aplicaciones en objetos del dominio y servicios. También se explican los motivos para usar esta arquitectura, como el aislamiento de componentes y la distribución de capas en varios nodos para mejorar el desempeño. Finalmente, se ilustran conceptos como la representación de paquetes, identificación de capas, patrones de diseño y el uso de coordinadores.

1. María Eugenia Valencia
Dpto. Ciencias de la Computación
Arquitectura multicapas orientadas a objetos
Descomposición de la capa de la lógica de aplicaciones:
• Objetos del dominio.
• Servicios.
Presentación TPDVApplet
Lógica de
aplicaciones
Pago
Interfaz de la
Base de datos
Venta
Generador de
reportes
Conceptos del
dominio
Servicios
Almacenamiento Base de Datos

2. María Eugenia Valencia
Dpto. Ciencias de la Computación
Motivos para usar arquitectura multicapas
• Aislamiento de la lógica de aplicaciones en componentes
independientes susceptibles de reutilizarse después en
otros sistemas.
• Distribución de las capas en varios nodos físicos de
computo y en varios procesos. Esto puede mejorar el
desempeño, la coordinación y el compartir la
información
en un sistema de cliente-servidor.

3. María Eugenia Valencia
Dpto. Ciencias de la Computación
• Asignación de los dise;adores para que construyan
determinadas capas; por ejemplo, un equipo que trabaje
exclusivamente en la capa de presentación. Y así se
brinda soporte a los conocimientos especializados en las
habilidades de desarrollo y también a la capacidad de
realizar actividades simultaneas en equipo.
Motivos para usar arquitectura multicapas

4. María Eugenia Valencia
Dpto. Ciencias de la Computación
Representación de la Arquitectura con
Paquetes UML
Paquetes en UML Diagrama de paquetes de la
arquitectura
Conceptos de dominio
VentasElementos básicos
Almacenamiento Base de datos
Presentación
Presentación
Lógica de
aplicaciones
Dominio
Servicios

5. María Eugenia Valencia
Dpto. Ciencias de la Computación
Ejemplo de paquetes y de dependencias
Capa de servicios
de alto nivel
orientada a
objetos
Capa de servicios
de bajo nivel
(orientados a
objetos y no
orientados a
objetos)
Reportes
Presentación1
Dominio
Interfaz de base
de datos relacional Comunicación
Interfaz de base
de datos orientada
a objetos
Esquemas de aplicaciones
y bibliotecas de soportes2
Base de datos
relacional
Base de datos
orientada a objetos
Ejemplos:
1. Applets de Java,
documentos y vistas MFC
VisualParts de VisualAge
2.JDK, MFC,STL

6. María Eugenia Valencia
Dpto. Ciencias de la Computación

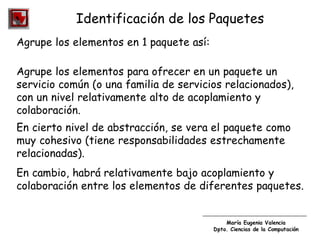

Identificación de los Paquetes
Agrupe los elementos en 1 paquete así:
Agrupe los elementos para ofrecer en un paquete un
servicio común (o una familia de servicios relacionados),
con un nivel relativamente alto de acoplamiento y
colaboración.
En cierto nivel de abstracción, se vera el paquete como
muy cohesivo (tiene responsabilidades estrechamente
relacionadas).
En cambio, habrá relativamente bajo acoplamiento y
colaboración entre los elementos de diferentes paquetes.

7. María Eugenia Valencia
Dpto. Ciencias de la Computación
Estratos y particiones
Dominio
Elementos básicos Ventas Productos
Servicios
Interfaz de base
de datos relacional
Comunicación
Interfaz de base
de datos orientada
a objetos
Reportes
Estratos verticales
Particiones horizontales

8. María Eugenia Valencia
Dpto. Ciencias de la Computación
Visibilidad entre las clases de paquetes
La visibilidad a las clases en diferentes paquetes conforman
típicamente el siguiente patrón:
• Acceso a los paquetes del dominio. • Acceso a los paquetes de servicios.
• Acceso a los paquetes de presentación.
Dominio
Visibilidad de muchas clases
a partir de otros paquetes.
Venta Pago Catalogo de
productos
Descripción de
Producto
...
...
...
...
...
...
...
...
Interfaz de BDR
Visibilidad de una o de unas cuantas
clases en cada paquete de servicios.
FachadaBD Broker Proxy
...
...
Seguridad
Fachada de
seguridad
Usuario
...
...
obtener(id)
Objeto
guardar(Objeto)
...
agregarUsuario
(usuario)...
... ...

9. María Eugenia Valencia
Dpto. Ciencias de la Computación
Interfaz de los paquetes de servicios:
El patrón fachada
Fachada
Contexto/problema
Se requiere una interfaz común y unificada para un
conjunto heterogéneo de interfaces, un subsistema por
ejemplo. ¿Qué hacer?
Solución
Definir una clase individual que unifique la interfaz y le
asigne la responsabilidad de colaborar con el subsistema.

10. María Eugenia Valencia
Dpto. Ciencias de la Computación
Sin visibilidad directa respecto a la ventanas:
el patrón de Separación Modelo-Vista
Separación Modelo-Vista
Contexto/problema
Conviene desacoplar los objetos dominio (modelos) y las
ventanas (vistas), a fin de brindar soporte a un mayor reuso
de los objetos dominio y reducir al mínimo el impacto que los
cambios de la interfaz tienen en ellos. ¿Qué hacer?
Solución
Definir las clases de dominio (modelo) para que no
tengan acoplamiento ni visibilidad directa respecto a la
clases ventana (vista) y para que los datos de la
aplicación y de la funcionalidad se conserven en las
clases de dominio, no en las de ventana.

11. María Eugenia Valencia
Dpto. Ciencias de la Computación
Comparación entre la conformidad y la violación
del patrón Separación Modelo-Vista
Capa de presentación (vista)
:TPDV
1:introducirProducto(cup,cant)
Bien.
Mensajes de la capa de vista a la de
presentación. Soporta la separacion
modelo-vista
Capa de dominio (modelo)
:TPDV
1:presentarMensaje(mens)
Mal.
No es conveniente enviar mensajes ni
realizar el acoplamiento de la capa de
modelo a la de vista.

12. María Eugenia Valencia
Dpto. Ciencias de la Computación
La comunicación indirecta en un sistema
El patrón Publicar-Suscribir
Publicar-Suscribir
Contexto/problema
Un cambio de estado (un evento) ocurre dentro de un
editor del evento y otros objetos dependen de él
(suscriptores del evento). Pero el Editor no debería
tener conocimiento de sus Suscriptores.¿Qué hacer?
Solución
Defina un sistema de notificación de eventos para que el
Editor pueda notificarlos indirectamente a los
Suscriptores.

13. María Eugenia Valencia
Dpto. Ciencias de la Computación
Publicar-Suscribir con notificación de los
eventos
v:ventanadeVenta :AdministradordeEventos
crear( ) 1:suscribir(v,unMensaje,”nuevo impuesto”
Un “mensaje” o
“Metodo” del objeto
:Venta :AdministradordeEventos
ajustarImpuesto( ) 1:Eventose;al(“nuevo impuesto”)
v:VentanadeVenta
1.1:unMensaje()

14. María Eugenia Valencia
Dpto. Ciencias de la Computación
Coordinadores de las aplicaciones
Es una clase que tiene la responsabilidad de mediar entre
la capa de interfaz y la del dominio.
Oprime botón
Cajero
:Vistade Venta
:DocumentodeVenta
:TPDV :Venta
alIntroducirProducto()
“asociacion”
1:introducirProducto(cup,cant)
“asociacion”
1.1:introducirProducto(cup,cant)
Presentación
Coordinador de
aplicaciones
Dominio
“asociacion”
“asociacion”
“asociacion”

15. María Eugenia Valencia
Dpto. Ciencias de la Computación
Coordinadores de las aplicaciones (cont.)
Oprime botón
Cajero
:EsquemadeVentas
:CoordinadordeTPDV
:TPDV
alIntroducirProducto()
“asociacion”
1:introducirProducto(cup,cant)
“asociacion”
1.1:introducirProducto(cup,cant)
Presentación
Coordinador de
aplicaciones
Dominio
Subclase del esquema
(Frame) de java.
Creada por el coordinador TPDV
Envia eventos al coordinador de
aplicaciones, que a su vez puede
enviarlos al controlador de la capa
de dominio (TPDV, por ejemplo).
El coordinador de aplicaciones
de Java que crea las ventanas
(por ejemplo, los objetos Frame
y Dialog) y que media entre la
capa de ventanas y la de dominio
