ATM y Frame Relay son tecnologías para la transmisión de datos a alta velocidad a través de redes. ATM usa celdas de tamaño fijo y multiplexación asíncrona para una conmutación eficiente. Frame Relay es una evolución de X.25 que usa tramas de longitud variable y permite la comunicación de datos a través de conmutación de paquetes. Ambas tecnologías son adecuadas para la interconexión de LANs y tienen un bajo costo en comparación con otras opciones.

1. Tecnología ATM & Frame Relay (FR)Dayasev UruetaLuis Felipe Soler

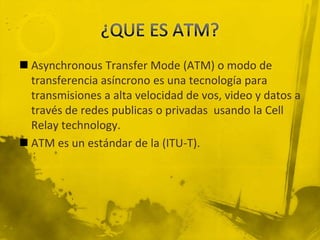

2. ¿QUE ES ATM?Asynchronous Transfer Mode (ATM) o modo de transferencia asíncrono es una tecnología para transmisiones a alta velocidad de vos, video y datos a través de redes publicas o privadas usando la Cell Relay technology.ATM es un estándar de la (ITU-T).

3. CaracterísticasCeldas de tamaño fijo, lo que permite una conmutación mas eficiente en hardware que con paquetes de longitud variableServicio orientado a la conexión, permitiendo el enrutamiento de celdas a través de redes ATM sobre conexiones virtuales, a veces llamadas circuitos virtuales.Multiplexado asíncrono, permitiendo el uso eficiente del ancho de banda e intercalado de datos de diferentes prioridades y tamaños.

4. Cell Relay TechnologyEs un protocoloCell Relay se refiere al metodo de multiplexado estadistico de paquetes de longitud fija, es decir, es un metodo que utiliza celdas (cells) para el transporte de datos entre computadores o equipos de red.Las transmisiones usando este protocolo usualmente estan entre 56kbit/s y varios gigabits por segundo. es usado para conexiones DLS y tambien para conexiones de backbone de alta velocidad (OC-3).

5. Formato de una celda

6. Dispositivos ATMATM switch ATM end point. Dentro de los que podemos encontrar workstations, routers, unidedades de datos de servicio (DSU), LAN switches, y CODECS. Estos a su ves deben contar con un adaptador de red ATM.

8. Tipos de interfaces de red ATMExisten tres tipos:UNI interfaz de red para usuario (user-network-interface). Un link UNI permite conectar un end-system o usuario (client-side) con un ATM switch (network-side).NNI interfaz de red a red (Network-Network-Interface). Un Link NNI permite conectar dos ATM switch.BICI (Broadband Inter-Carrier Interface) permite conectar dos switches publicos de diferentes redes publicas.

9. Formato de la cabecera de la celda

10. Características de interfaz física

11. Tecnología Frame Relay

12. Descripción (FR) Protocolo de acceso de terminales a redes de paquetes, mediante multiplexación estadística a nivel de enlace, para la transmisión de datos de longitud variable.

13. CaracterísticasEvolución de X.25, adaptándose al contexto RDSI.Permite comunicación de datos por conmutación de paquetes (routers, bridges y hosts).FRI: Frame Relay Interface. basado en la estructura de la trama LAP-D del canal D de señalización de la RDSI.

14. CaracterísticasPlano de control y de usuario separados:

15. CaracterísticasNúcleo del Nivel de Enlace:Detección de errores, caso de error se desecha la trama.Conmutación y multiplexación de conexiones.Recuperación de errores extremo a extremo, por los ETD’s.Precisa de medios digitales de alta velocidad, 64 Kbps, n x 64 Kbps, 2Mbps ó 34 Mbps, y con una baja tasa de error.Adecuado para tráfico impulsivo de datos. Aunque el retardo es pequeño, continua siendo variable, lo que le hace poco adecuado para la transferencia, con cierta calidad, de voz o vídeo.Normalizado por el CCITT ( UIT-T) en colaboración con ANSI.

16. Estructura y formato de la trama FR Se trata de un protocolo de acceso para redes orientadas a conexión basadas en enlaces de circuitos virtuales permanentes:Varios circuitos virtuales bidireccionales.Tramas de longitud variable.Protocolo de acceso LAP-F (Link Access Procedure-Frame), es una extensión del protocolo LAP-D definido para RDSI, ambos están basados en HDLC.

17. Formato de la trama FR

18. Formato de la trama FRFLAG: Indicador 01111110 (7E)DIRECCION: Formada por 2 (lo normal), 3 ó 4 octetos con los campos:DLCI: Data Link Control Identifier.EA: Extended Address.C/R: Comand/Response.FECN: Forward ExplicitCongestionNotification.BECN: BackwardExplicitCongestionNotification.DE: DiscardEligibility, a 1 indica a la red posibilidad de eliminar la trama en caso de congestión frente a las marcadas con 0.INFORMACION: Entre 1 y un máximo de 8.000 octetos, es usual 1.600 para LAN y 4.096 en otros entornos.FCS: Frame CheckSequence, de 2 octetos para detectar errores por procedimientos de CRC.

19. ResumenSimilar a X.25 pero más simple y rápido.Adecuado para interconexión de LAN’s.Menor coste que X.25, al usar más eficientemente el enlace.Adaptable a redes privadas y públicas.Normalización en linea con los protocolos especificados en RDSI.Gracias al alto grado de normalización y a la labor del Frame Relay Forum, se cuenta con una gran variedad de productos FR, conmutadores, multiplexores, tarjetas para PC, concentradores y entramadores (FRAD), bridges, routers, etc.
