X.25 es un protocolo estándar para la transmisión de datos a través de redes de conmutación de circuitos. Ofrece un servicio fiable orientado a conexión mediante la técnica de almacenamiento y reenvío con confirmación de recepción en cada nodo. Frame Relay es un protocolo más rápido y eficiente que simplifica el protocolo X.25 al eliminar funciones como el control de errores y flujo a nivel de red.

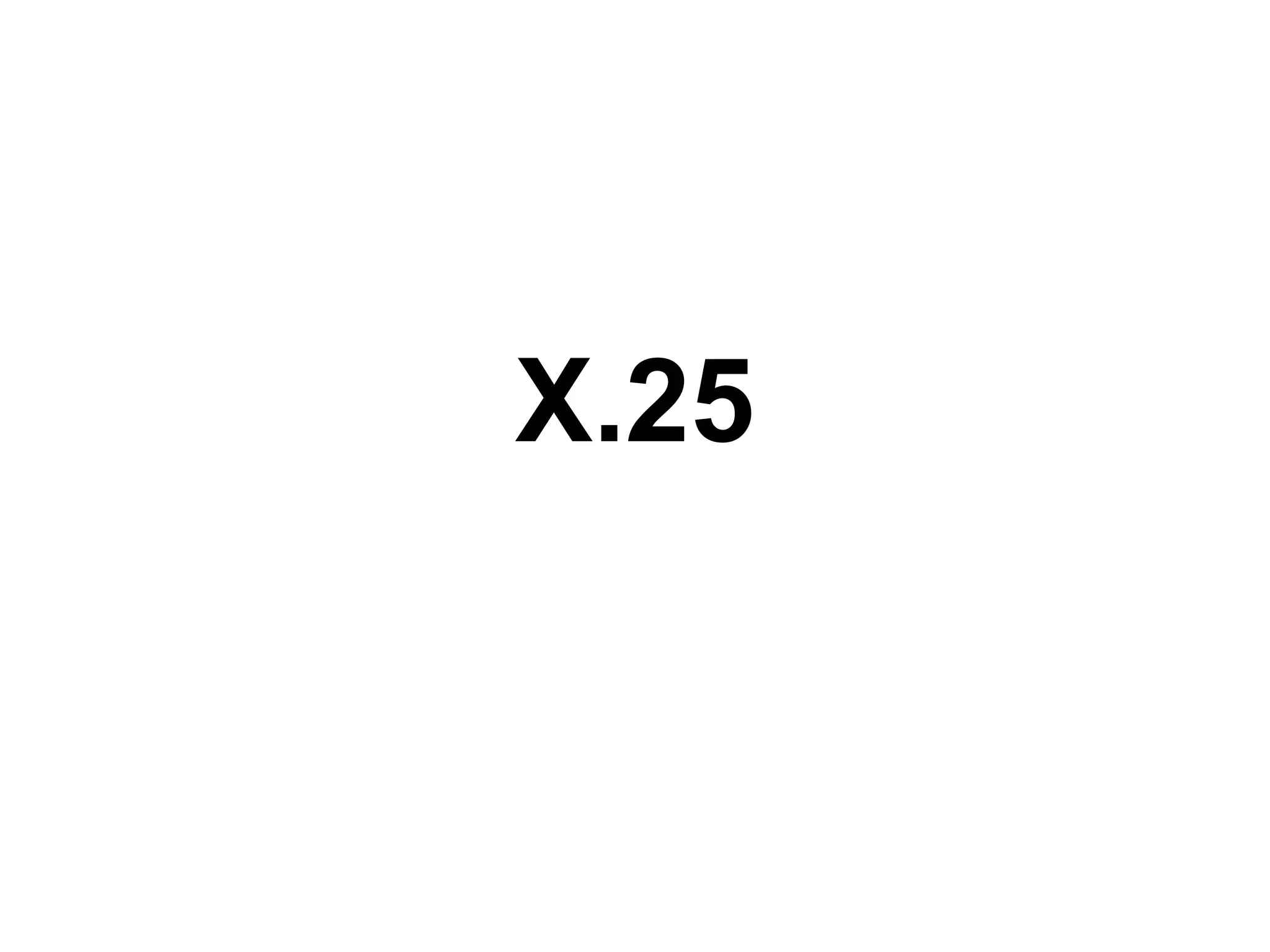

1. X.25

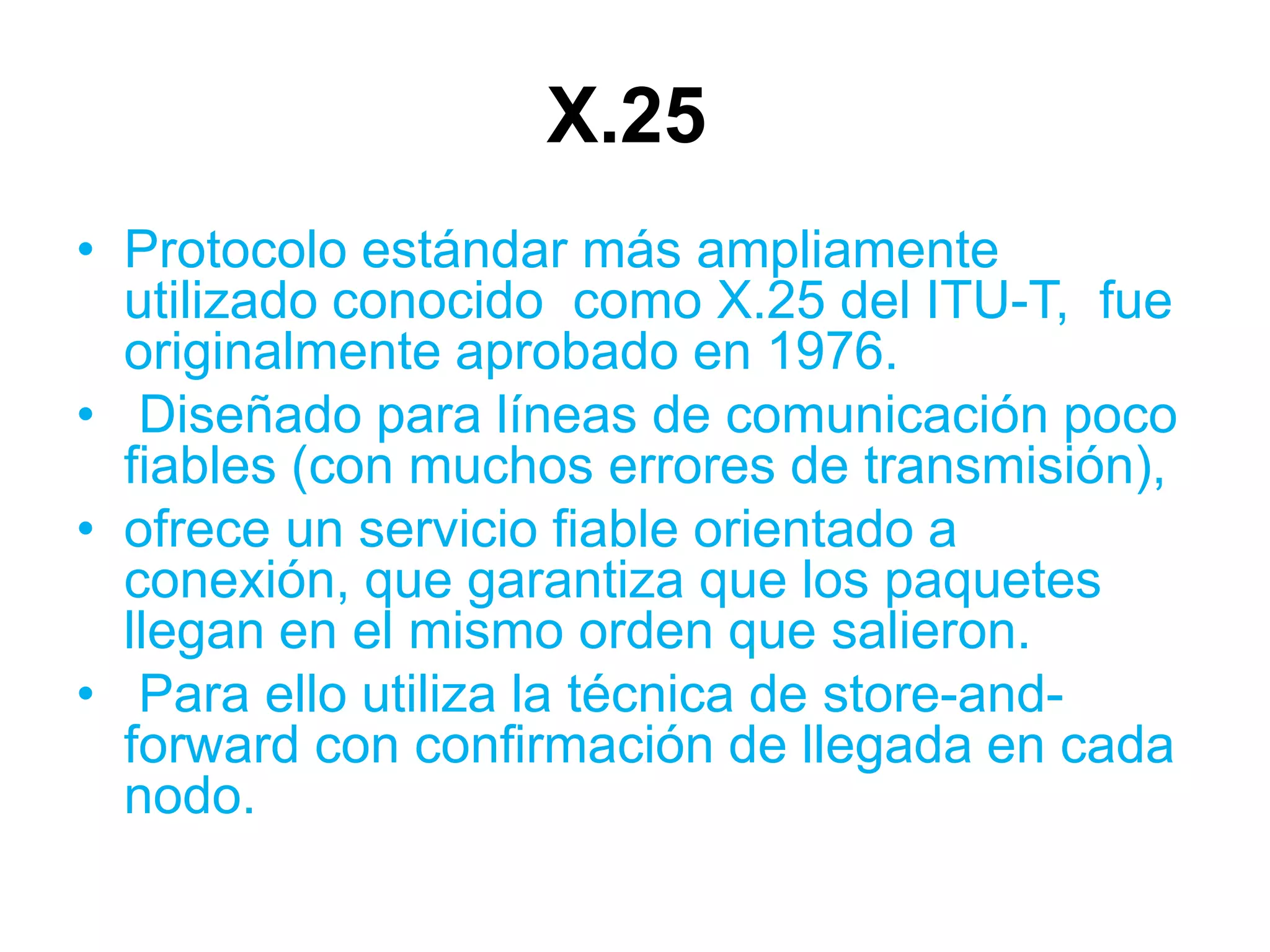

2. X.25
• Protocolo estándar más ampliamente
utilizado conocido como X.25 del ITU-T, fue
originalmente aprobado en 1976.
• Diseñado para líneas de comunicación poco
fiables (con muchos errores de transmisión),
• ofrece un servicio fiable orientado a
conexión, que garantiza que los paquetes
llegan en el mismo orden que salieron.
• Para ello utiliza la técnica de store-and-
forward con confirmación de llegada en cada
nodo.

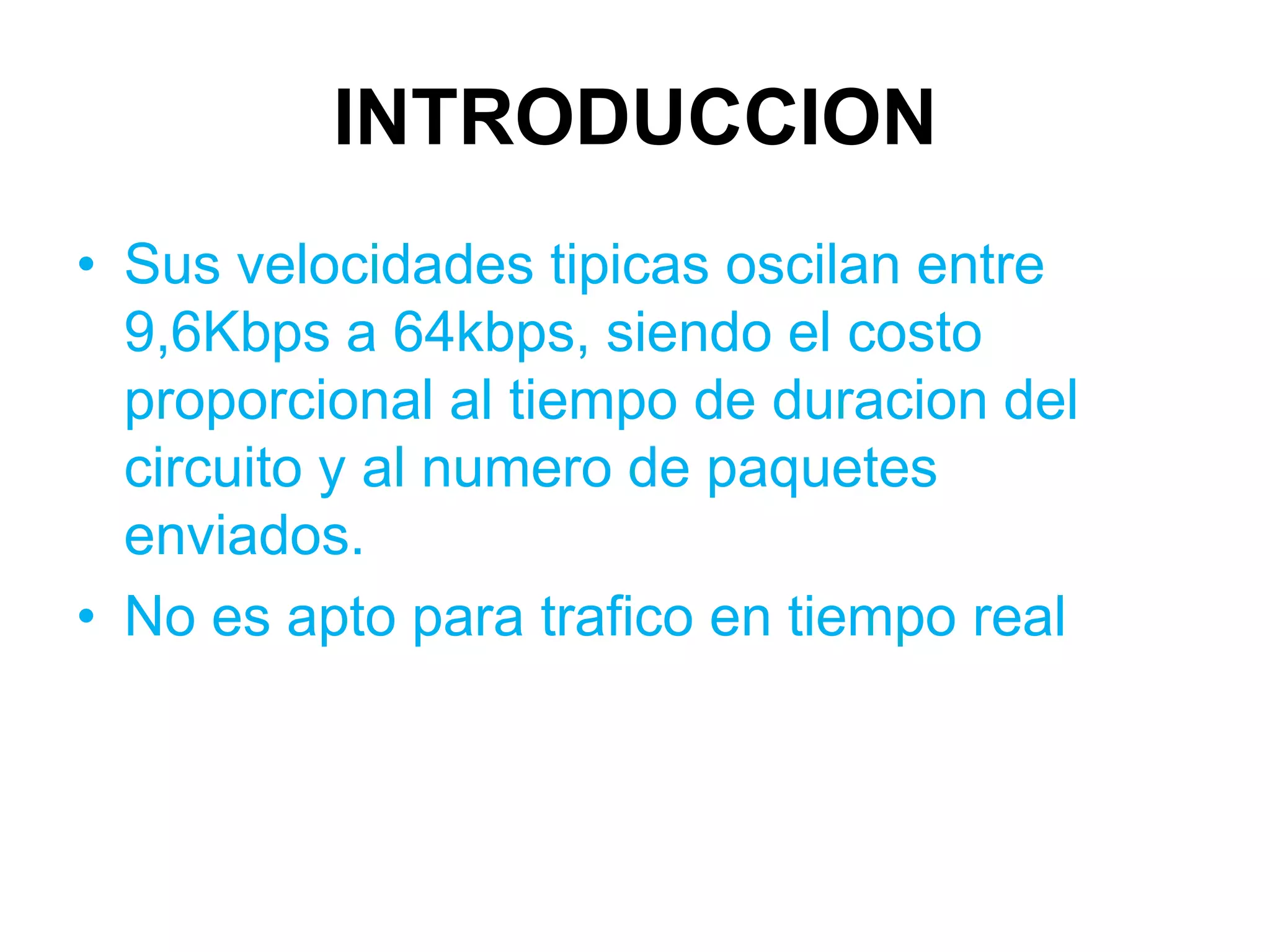

3. INTRODUCCION
• Sus velocidades tipicas oscilan entre
9,6Kbps a 64kbps, siendo el costo
proporcional al tiempo de duracion del
circuito y al numero de paquetes
enviados.
• No es apto para trafico en tiempo real

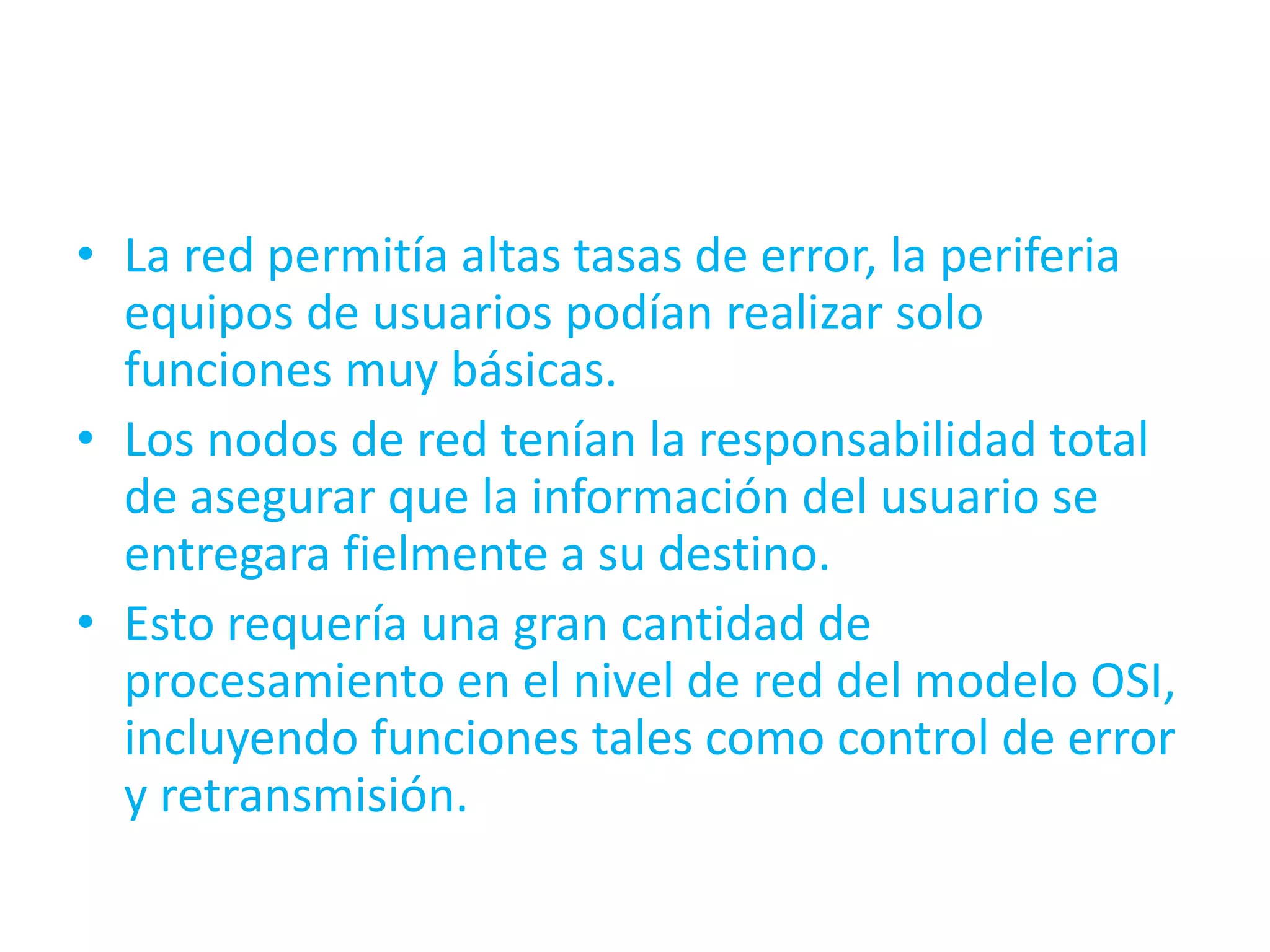

4. • La red permitía altas tasas de error, la periferia
equipos de usuarios podían realizar solo
funciones muy básicas.
• Los nodos de red tenían la responsabilidad total
de asegurar que la información del usuario se
entregara fielmente a su destino.
• Esto requería una gran cantidad de
procesamiento en el nivel de red del modelo OSI,
incluyendo funciones tales como control de error
y retransmisión.

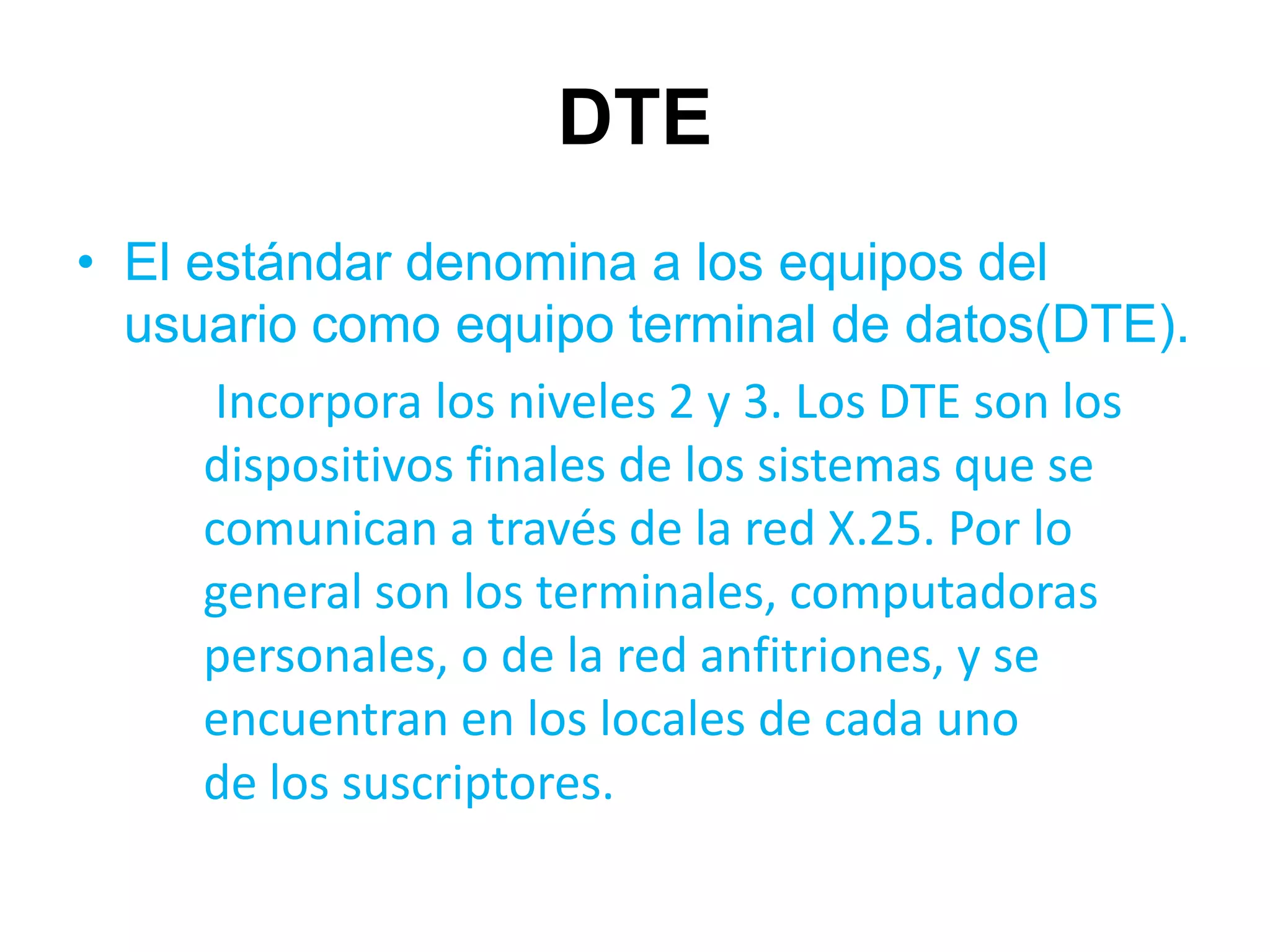

5. DTE
• El estándar denomina a los equipos del
usuario como equipo terminal de datos(DTE).
Incorpora los niveles 2 y 3. Los DTE son los
dispositivos finales de los sistemas que se
comunican a través de la red X.25. Por lo
general son los terminales, computadoras
personales, o de la red anfitriones, y se
encuentran en los locales de cada uno
de los suscriptores.

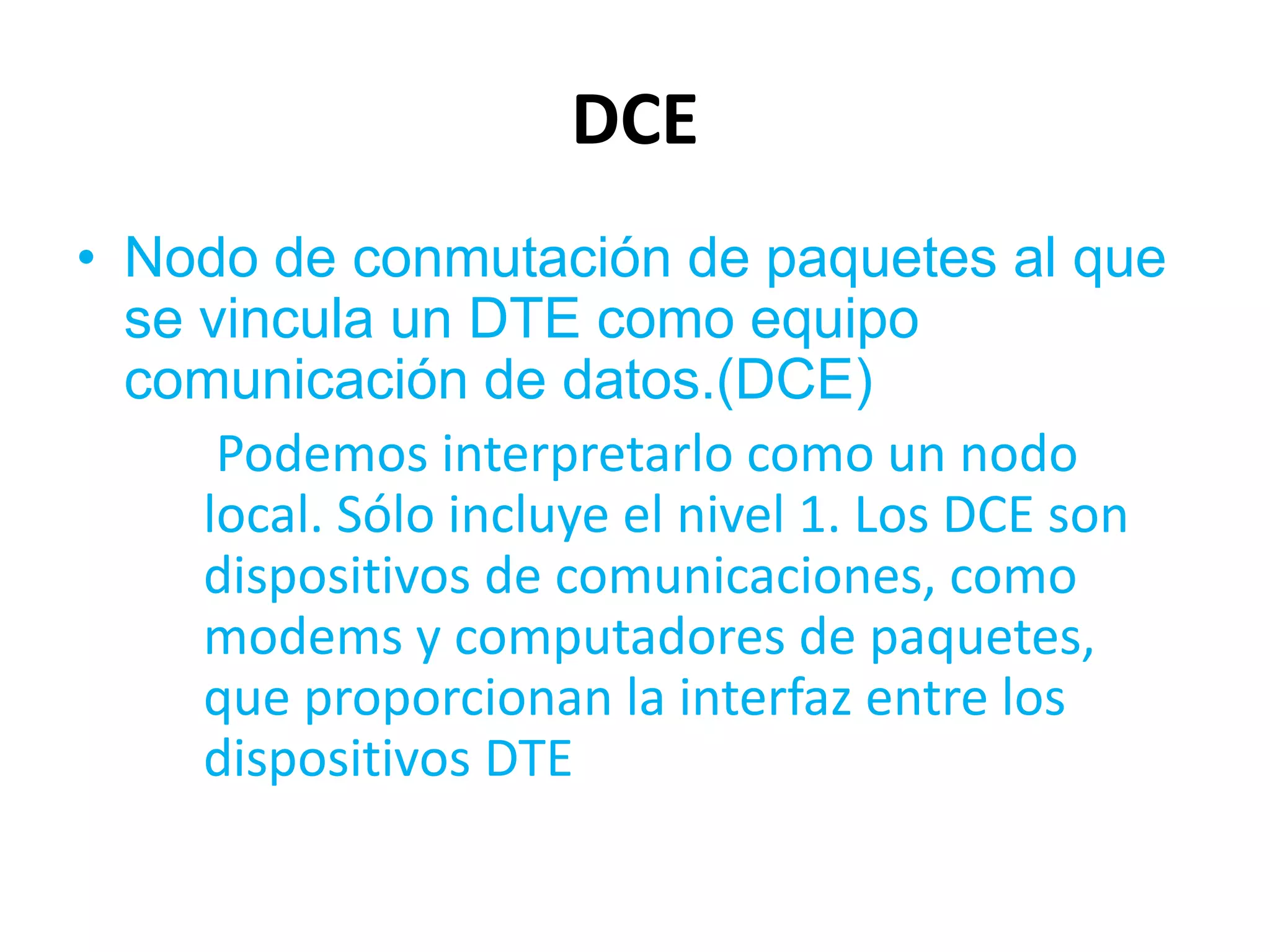

6. DCE
• Nodo de conmutación de paquetes al que
se vincula un DTE como equipo
comunicación de datos.(DCE)
Podemos interpretarlo como un nodo
local. Sólo incluye el nivel 1. Los DCE son
dispositivos de comunicaciones, como
modems y computadores de paquetes,
que proporcionan la interfaz entre los
dispositivos DTE

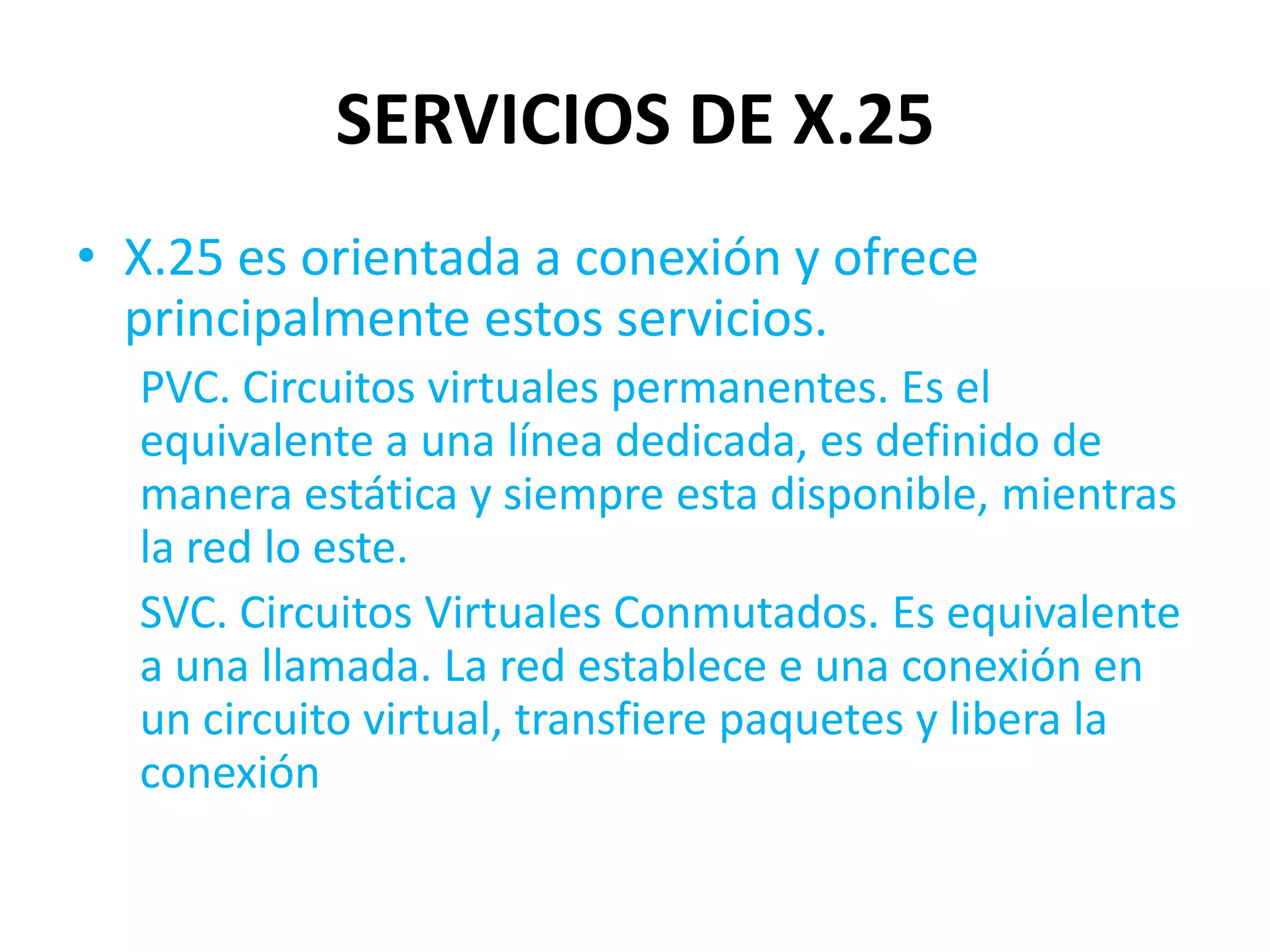

7. SERVICIOS DE X.25
• X.25 es orientada a conexión y ofrece
principalmente estos servicios.
PVC. Circuitos virtuales permanentes. Es el
equivalente a una línea dedicada, es definido de
manera estática y siempre esta disponible, mientras
la red lo este.
SVC. Circuitos Virtuales Conmutados. Es equivalente
a una llamada. La red establece e una conexión en
un circuito virtual, transfiere paquetes y libera la
conexión

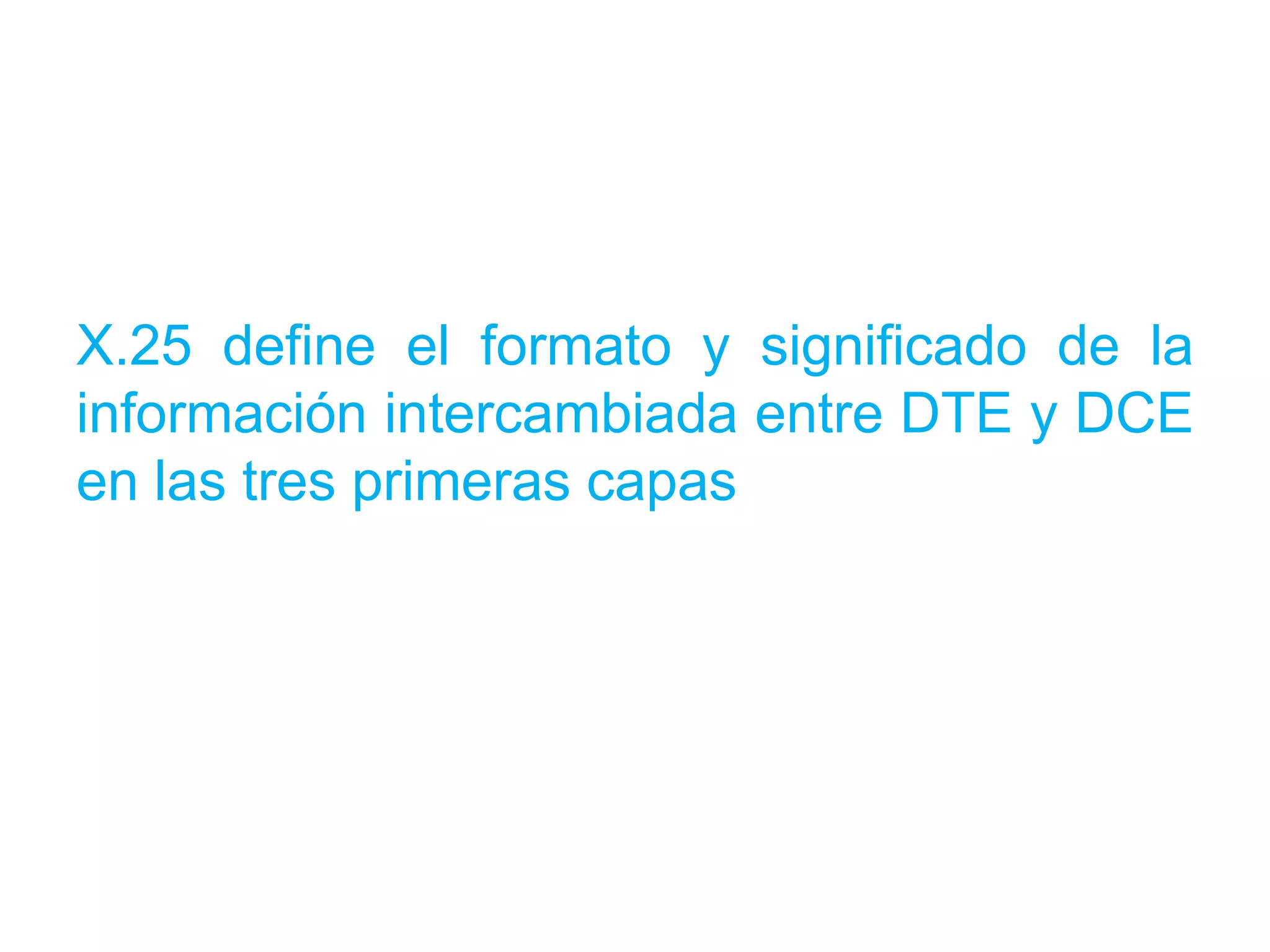

8. X.25 define el formato y significado de la
información intercambiada entre DTE y DCE
en las tres primeras capas

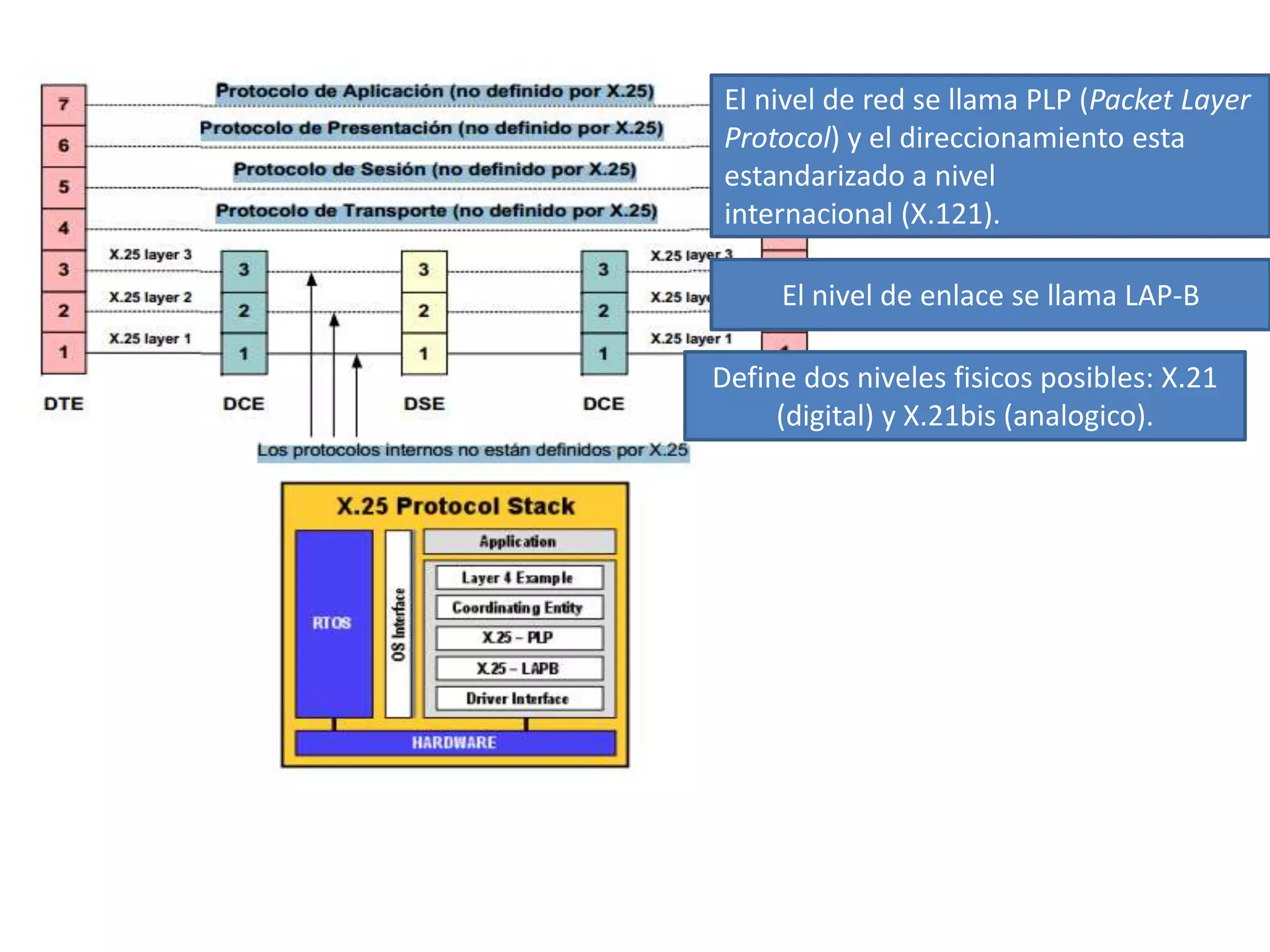

9. El nivel de red se llama PLP (Packet Layer
Protocol) y el direccionamiento esta
estandarizado a nivel
internacional (X.121).
El nivel de enlace se llama LAP-B
Define dos niveles fisicos posibles: X.21
(digital) y X.21bis (analogico).

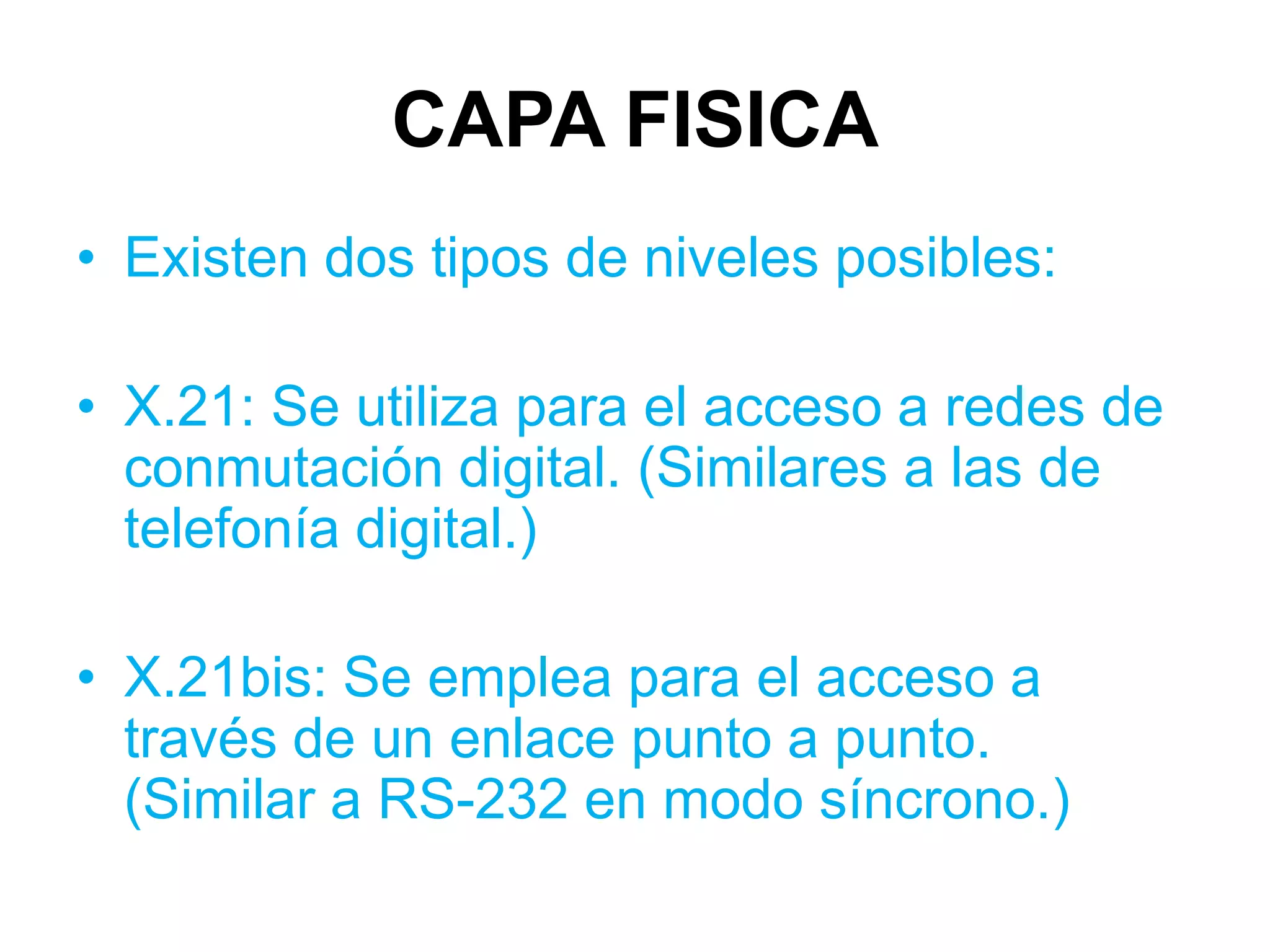

10. CAPA FISICA
• Existen dos tipos de niveles posibles:
• X.21: Se utiliza para el acceso a redes de
conmutación digital. (Similares a las de
telefonía digital.)
• X.21bis: Se emplea para el acceso a
través de un enlace punto a punto.
(Similar a RS-232 en modo síncrono.)

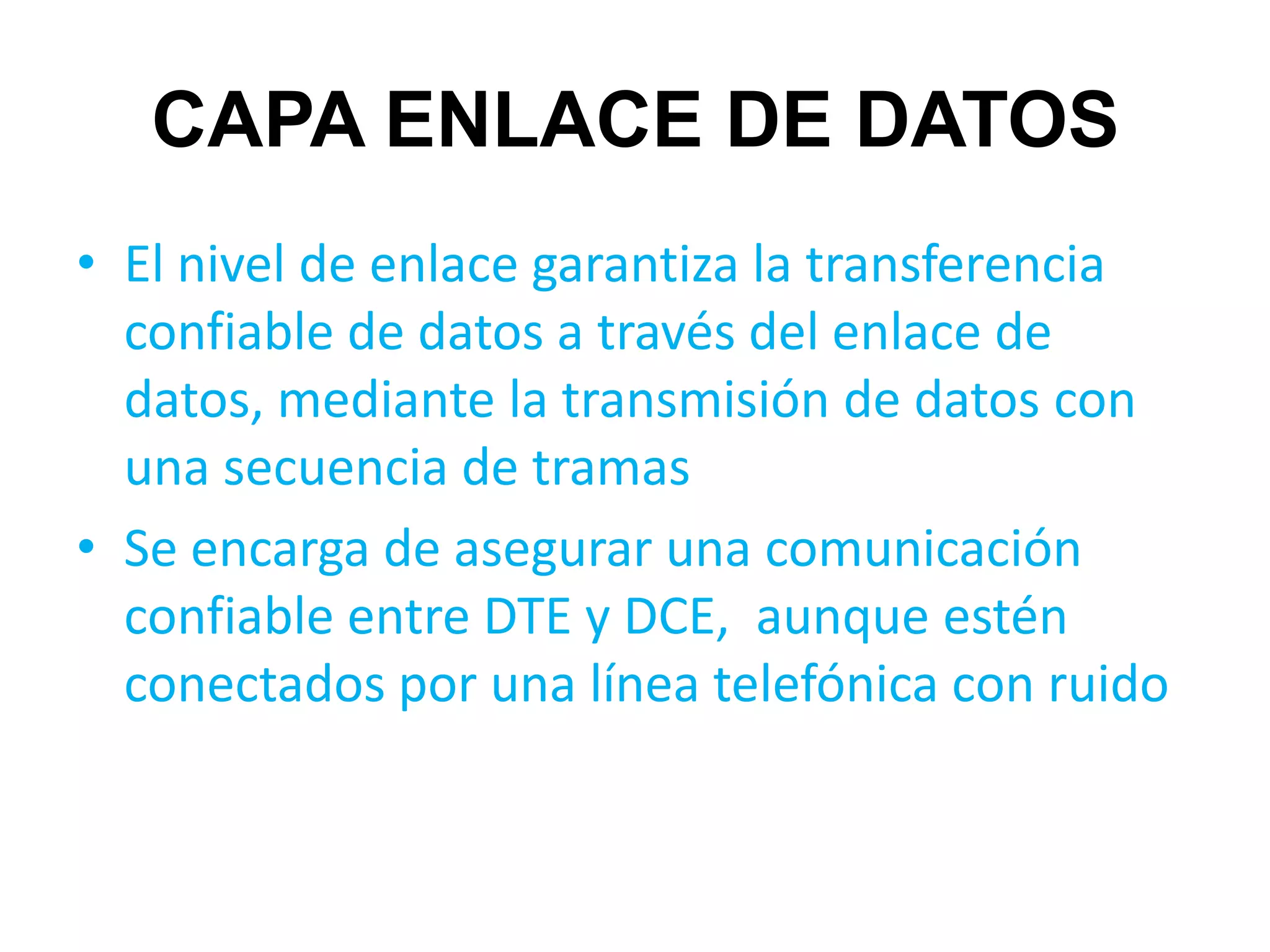

11. CAPA ENLACE DE DATOS
• El nivel de enlace garantiza la transferencia
confiable de datos a través del enlace de
datos, mediante la transmisión de datos con
una secuencia de tramas
• Se encarga de asegurar una comunicación
confiable entre DTE y DCE, aunque estén
conectados por una línea telefónica con ruido

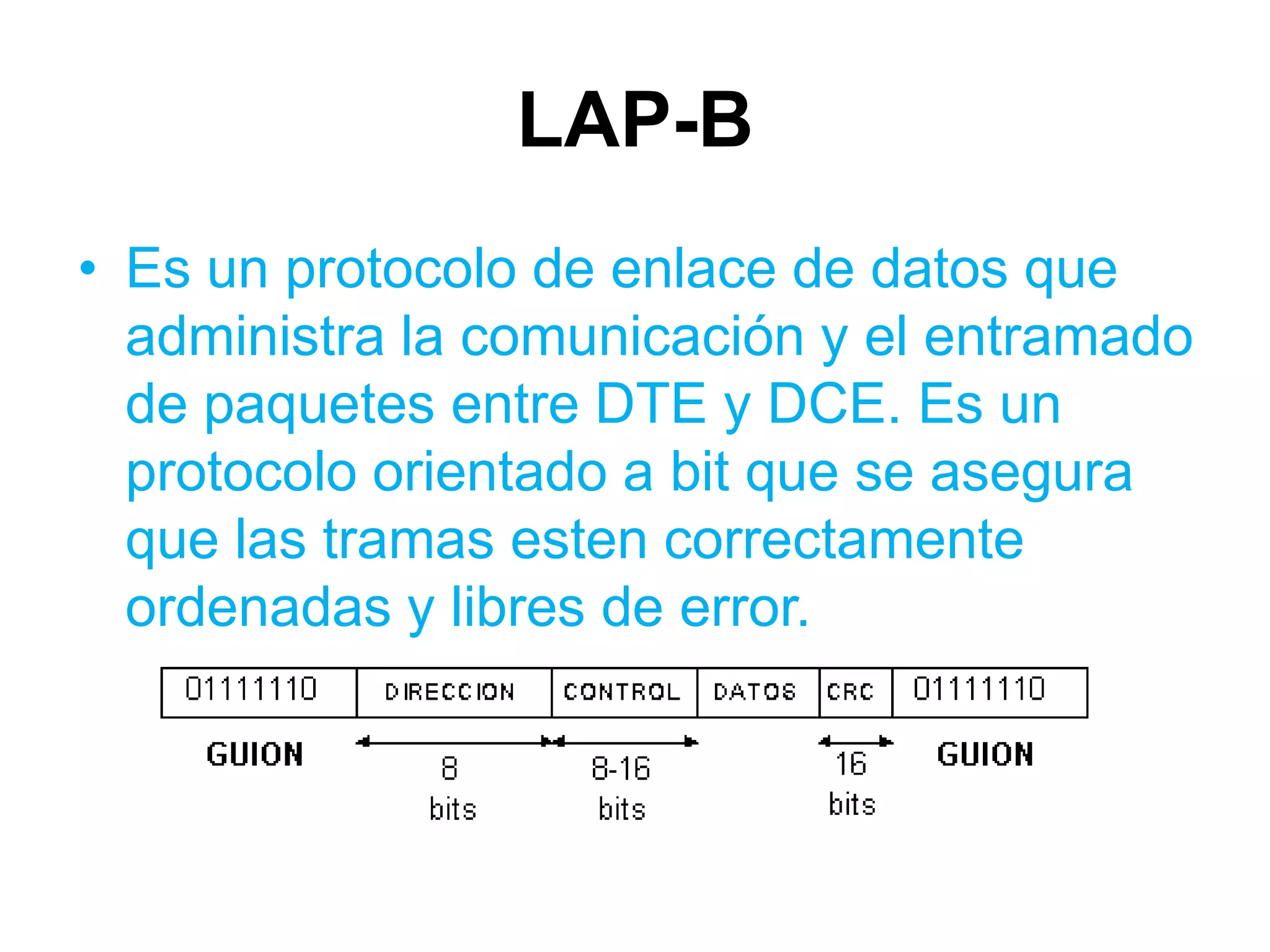

12. LAP-B
• Es un protocolo de enlace de datos que
administra la comunicación y el entramado
de paquetes entre DTE y DCE. Es un
protocolo orientado a bit que se asegura
que las tramas esten correctamente
ordenadas y libres de error.

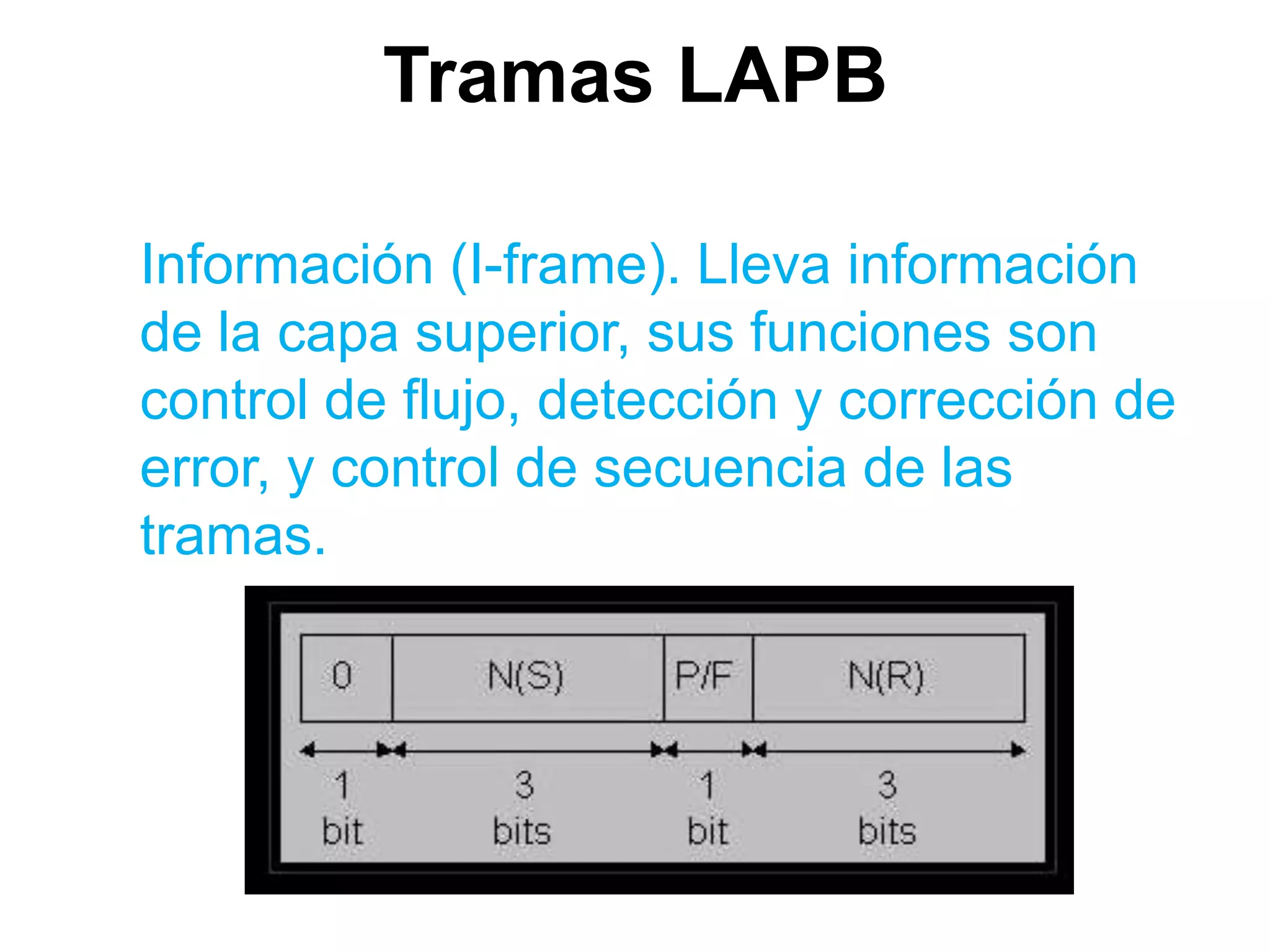

13. Tramas LAPB
Información (I-frame). Lleva información
de la capa superior, sus funciones son
control de flujo, detección y corrección de
error, y control de secuencia de las
tramas.

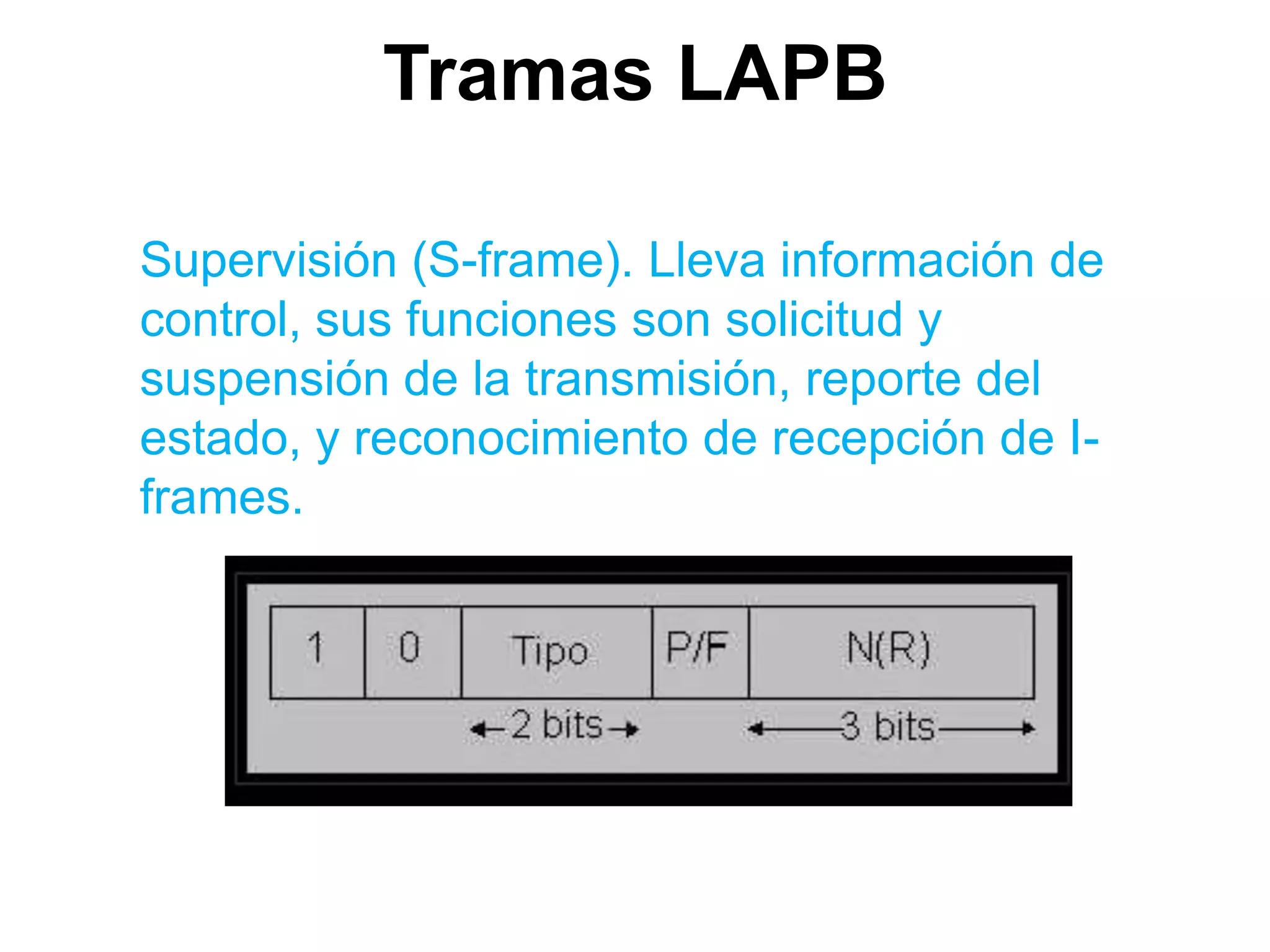

14. Tramas LAPB
Supervisión (S-frame). Lleva información de
control, sus funciones son solicitud y
suspensión de la transmisión, reporte del
estado, y reconocimiento de recepción de I-
frames.

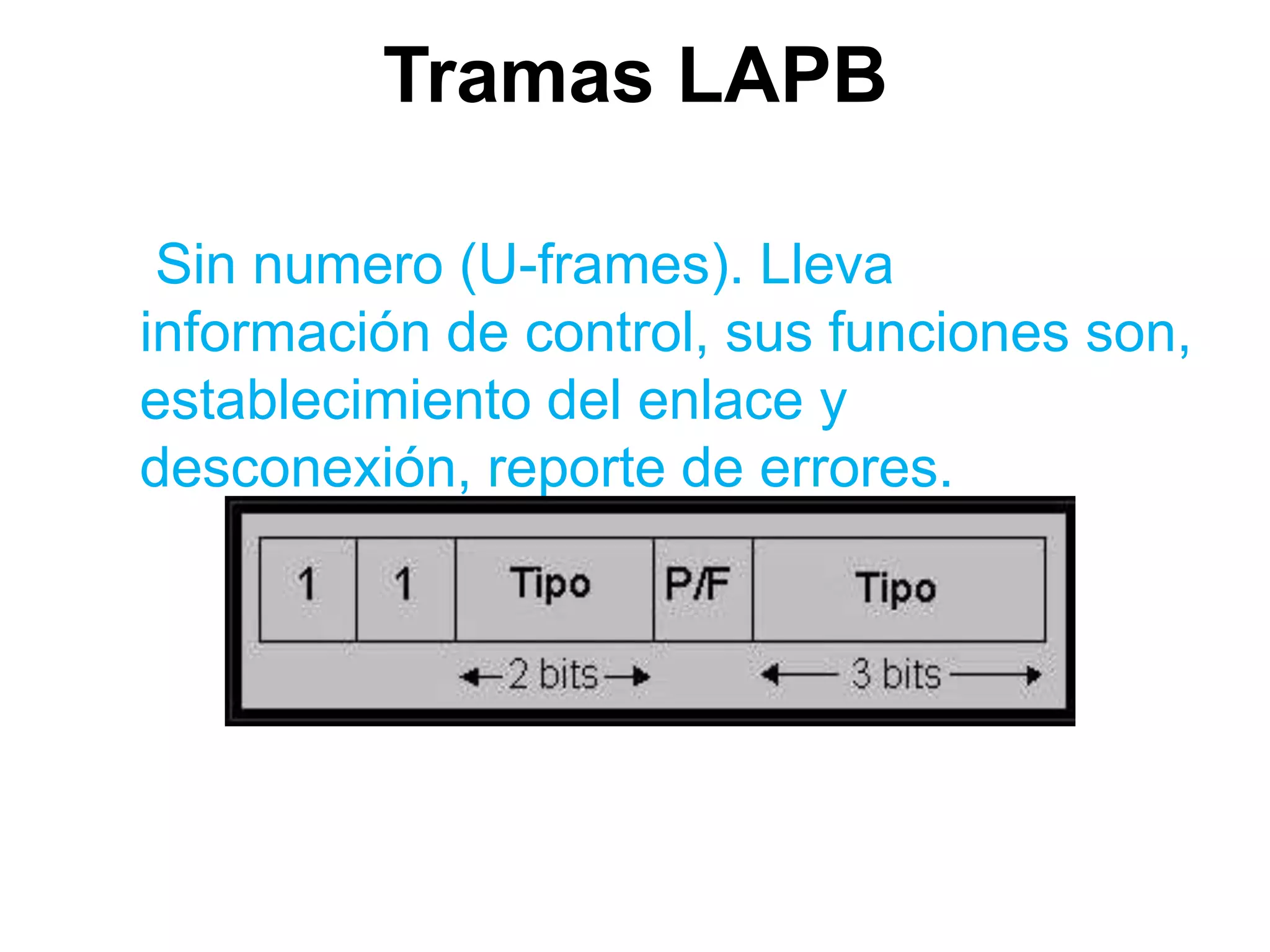

15. Tramas LAPB
Sin numero (U-frames). Lleva
información de control, sus funciones son,
establecimiento del enlace y
desconexión, reporte de errores.

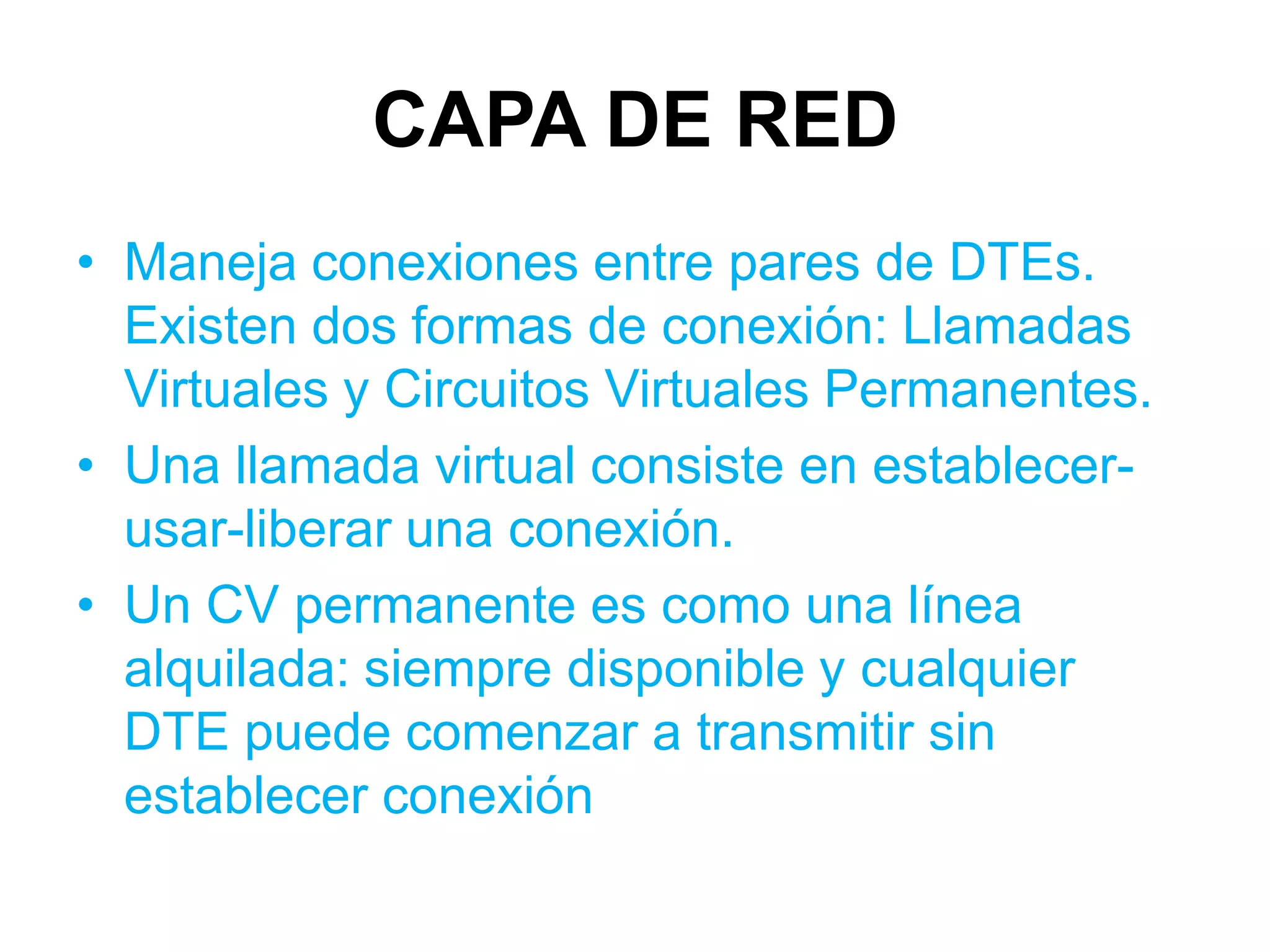

16. CAPA DE RED
• Maneja conexiones entre pares de DTEs.
Existen dos formas de conexión: Llamadas
Virtuales y Circuitos Virtuales Permanentes.
• Una llamada virtual consiste en establecer-
usar-liberar una conexión.
• Un CV permanente es como una línea
alquilada: siempre disponible y cualquier
DTE puede comenzar a transmitir sin
establecer conexión

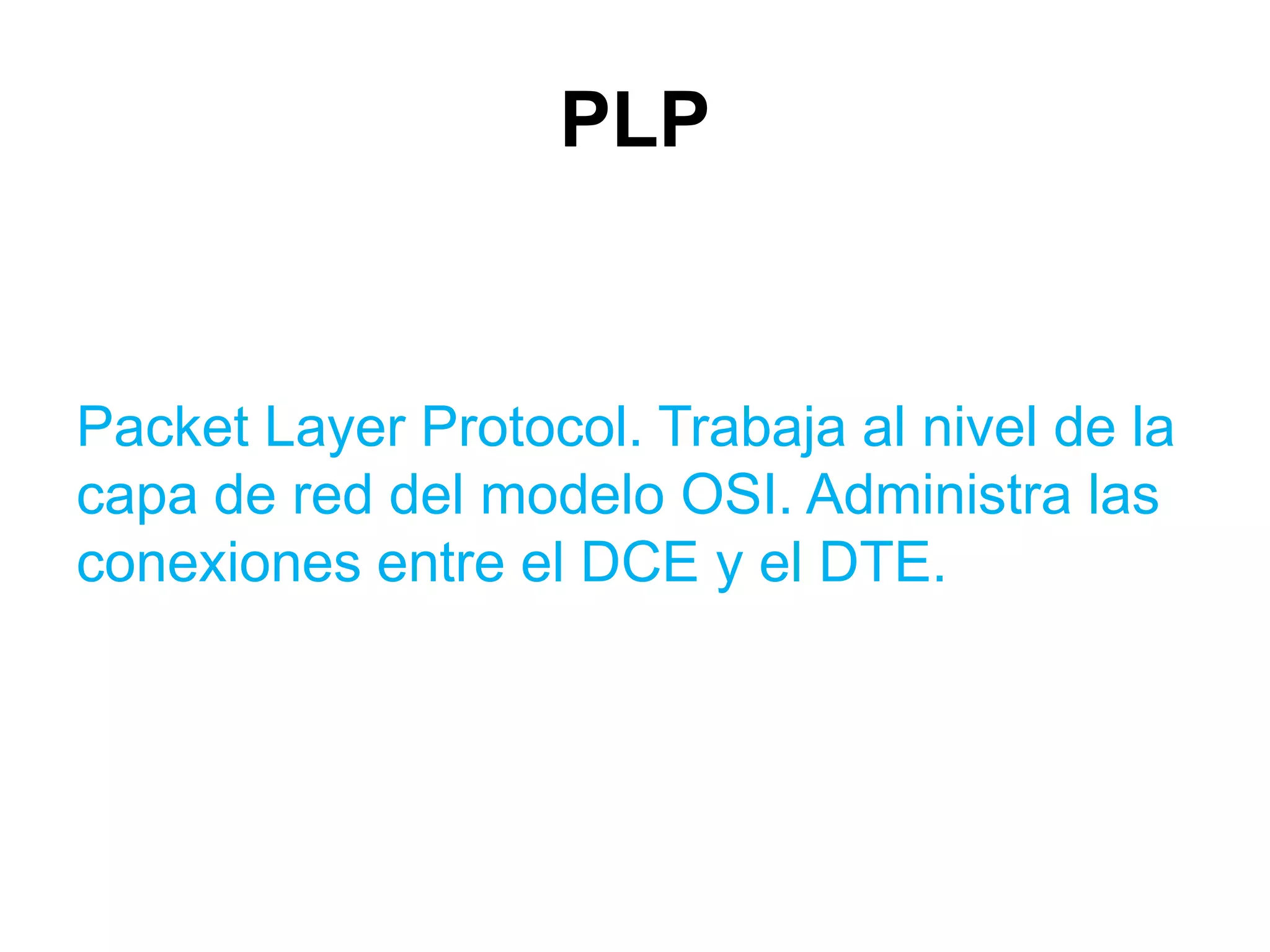

17. PLP
Packet Layer Protocol. Trabaja al nivel de la
capa de red del modelo OSI. Administra las
conexiones entre el DCE y el DTE.

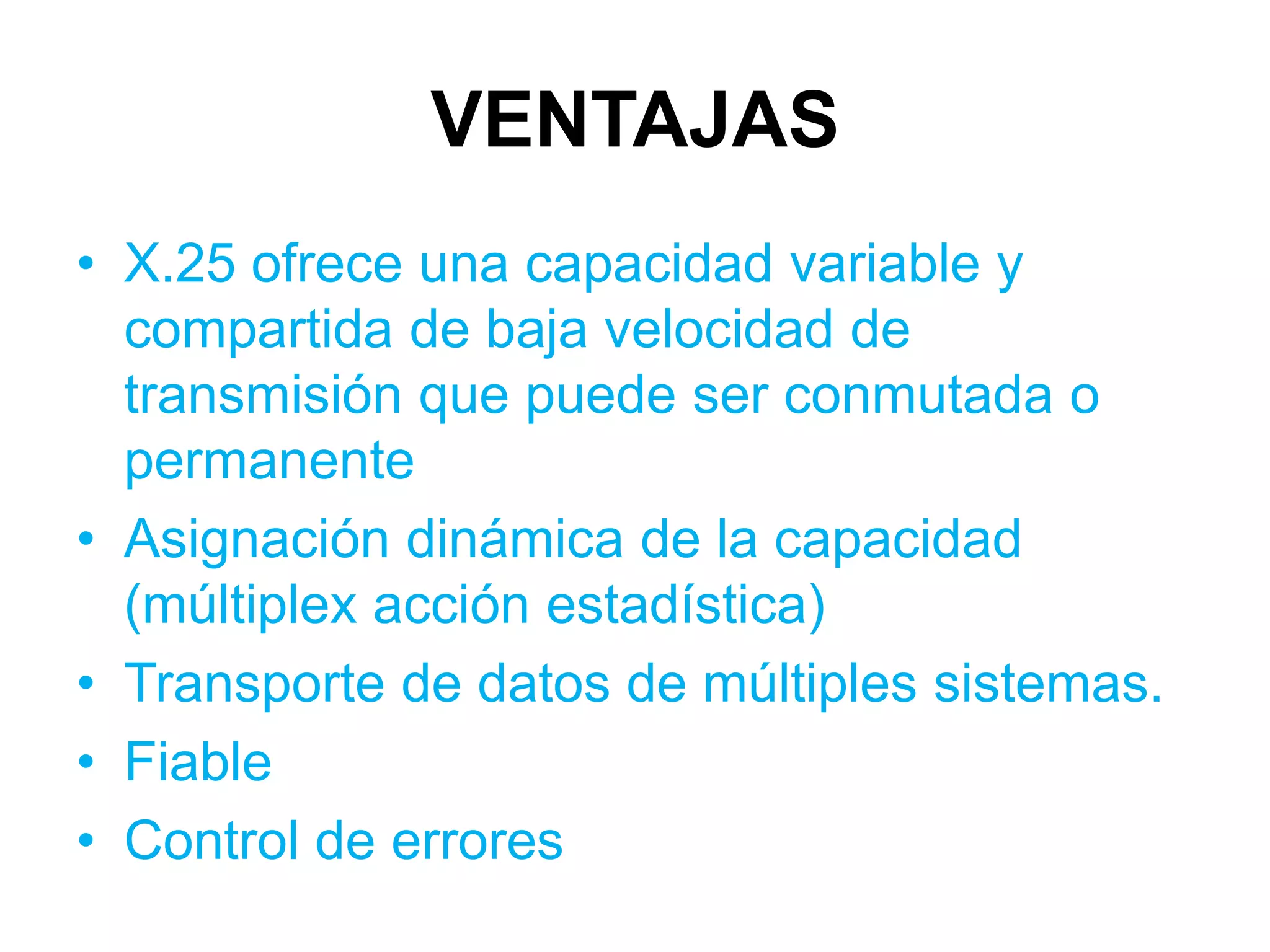

18. VENTAJAS
• X.25 ofrece una capacidad variable y
compartida de baja velocidad de
transmisión que puede ser conmutada o
permanente
• Asignación dinámica de la capacidad
(múltiplex acción estadística)
• Transporte de datos de múltiples sistemas.
• Fiable
• Control de errores

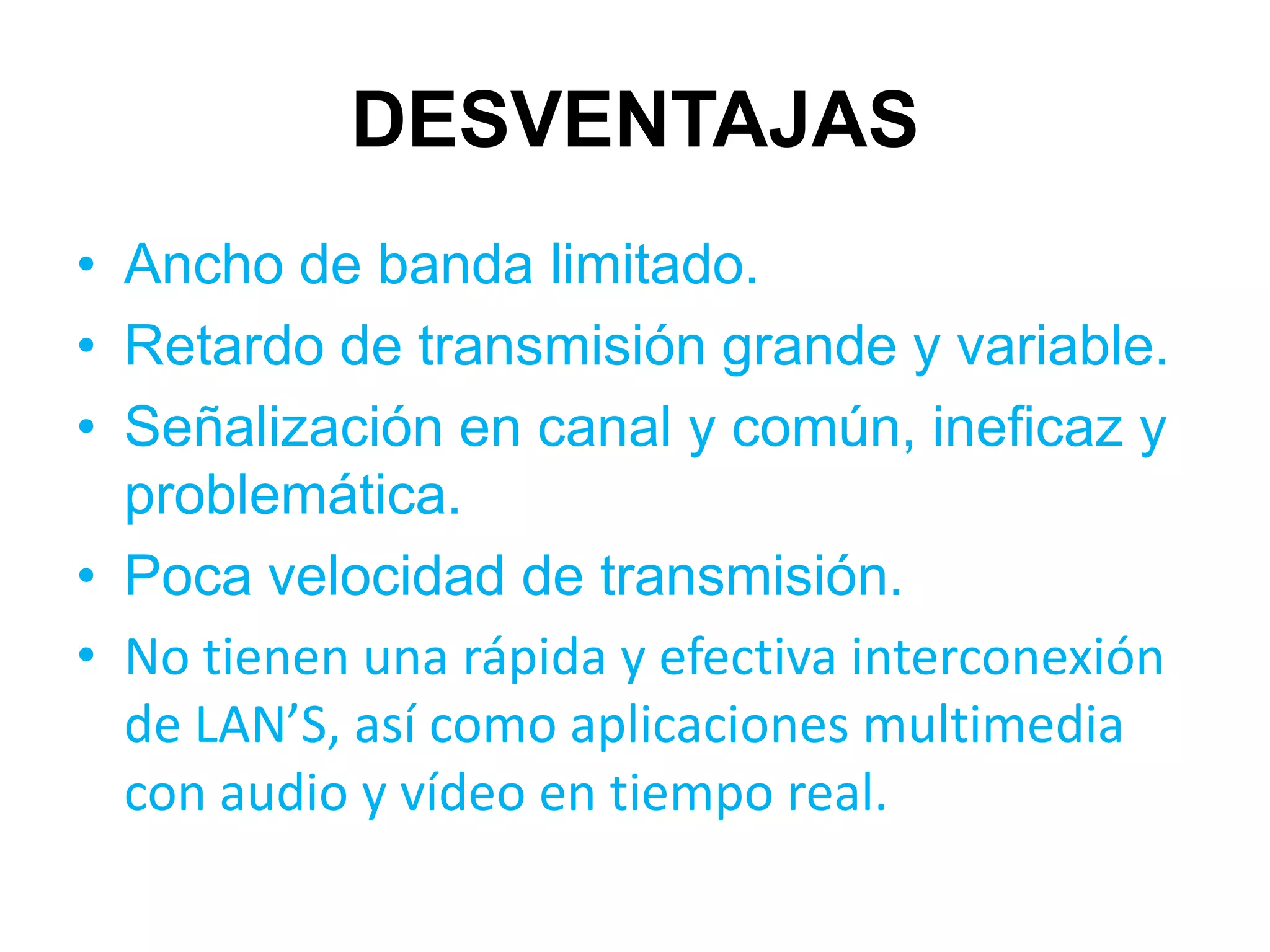

19. DESVENTAJAS
• Ancho de banda limitado.
• Retardo de transmisión grande y variable.
• Señalización en canal y común, ineficaz y
problemática.
• Poca velocidad de transmisión.
• No tienen una rápida y efectiva interconexión
de LAN’S, así como aplicaciones multimedia
con audio y vídeo en tiempo real.

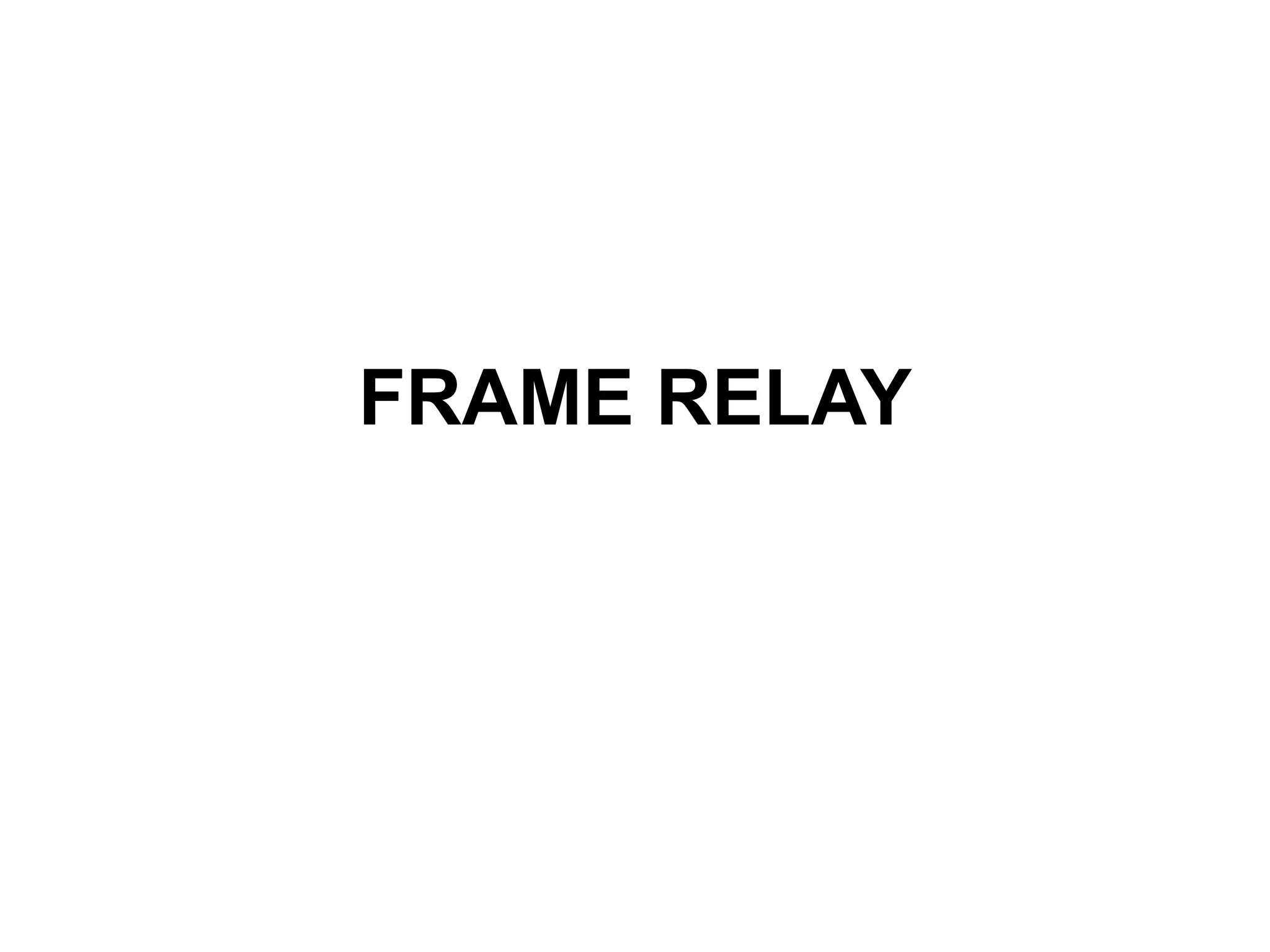

20. FRAME RELAY

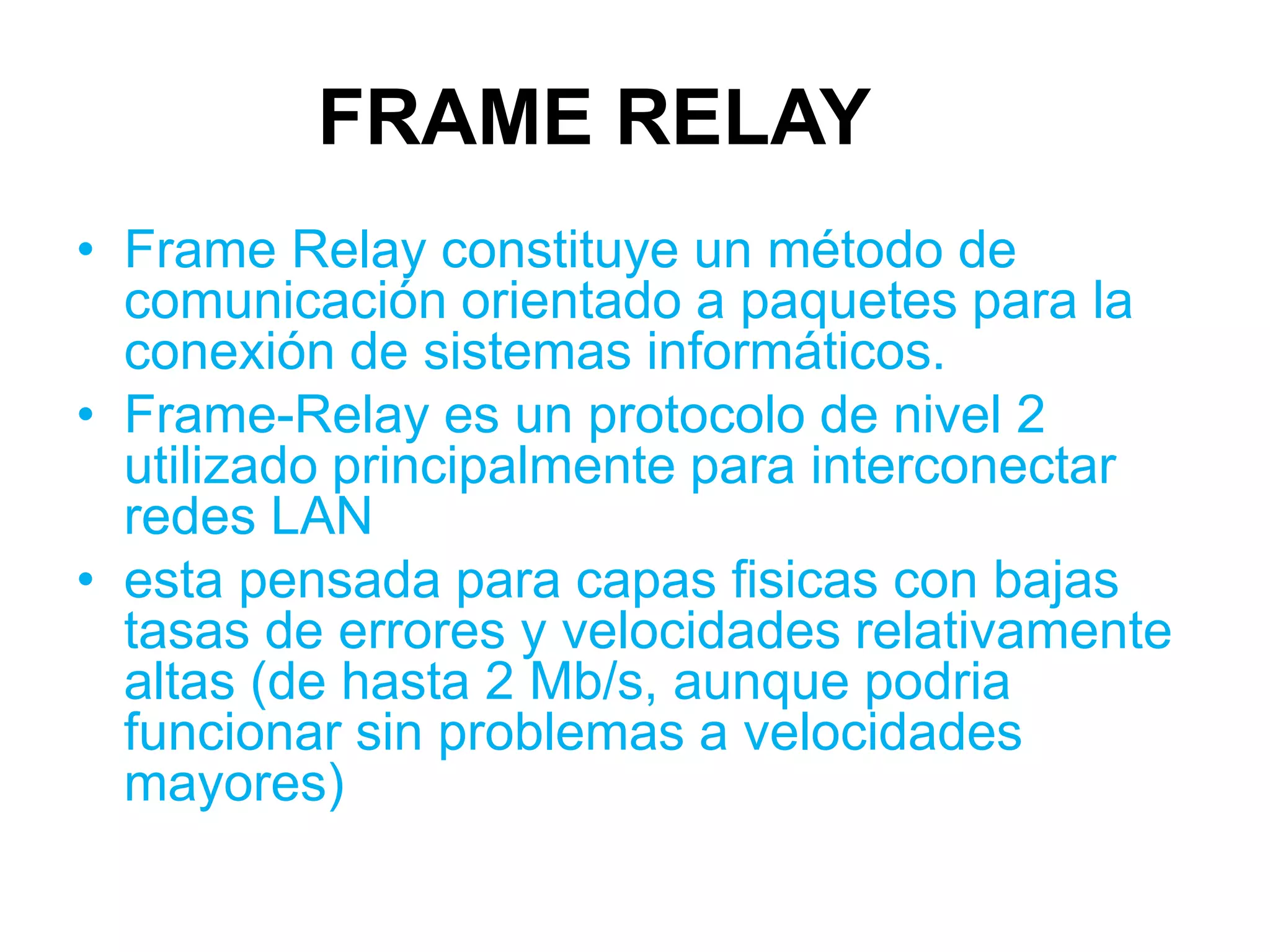

21. FRAME RELAY
• Frame Relay constituye un método de
comunicación orientado a paquetes para la
conexión de sistemas informáticos.
• Frame-Relay es un protocolo de nivel 2
utilizado principalmente para interconectar
redes LAN
• esta pensada para capas fisicas con bajas
tasas de errores y velocidades relativamente
altas (de hasta 2 Mb/s, aunque podria
funcionar sin problemas a velocidades
mayores)

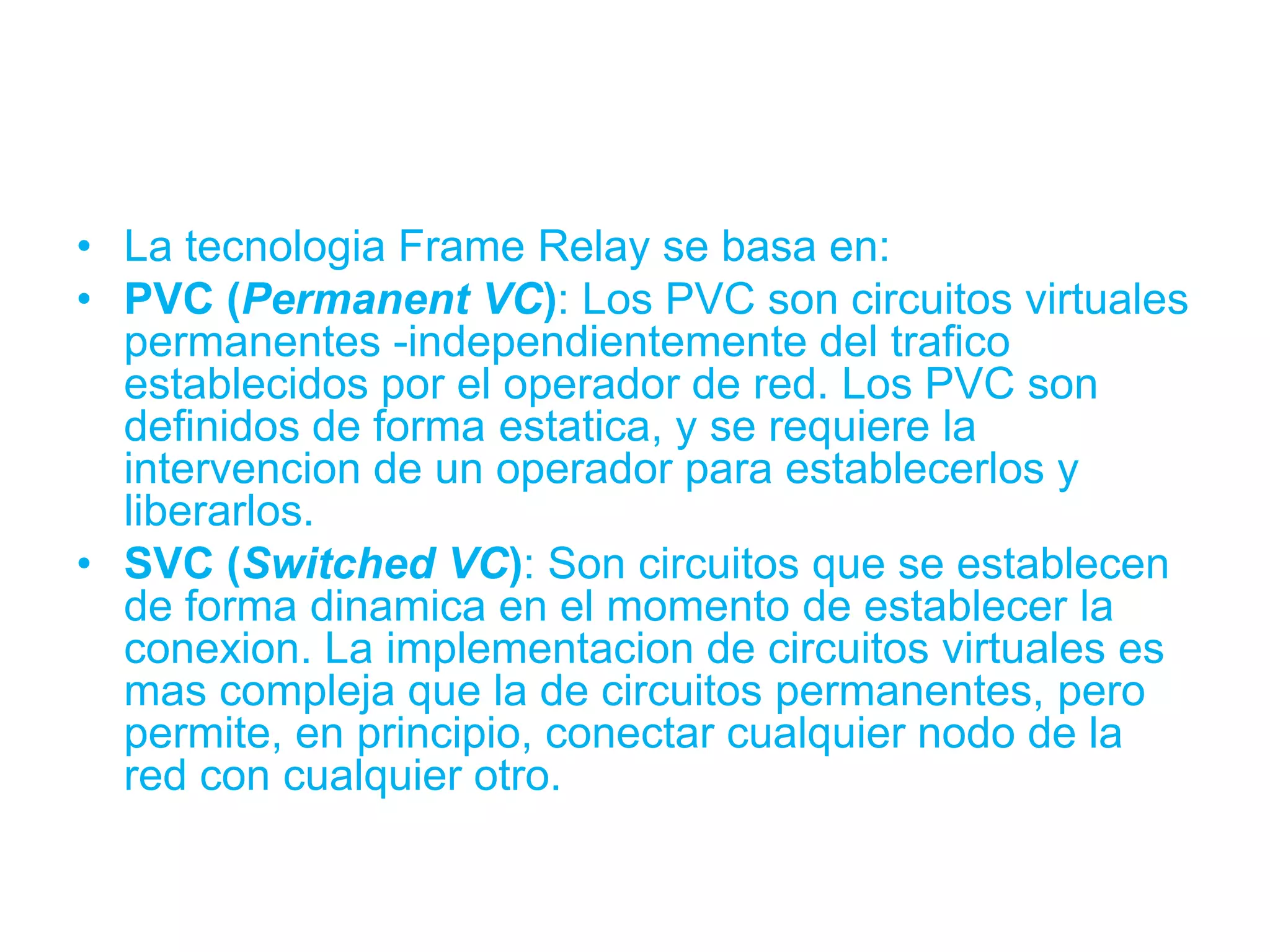

22. • La tecnologia Frame Relay se basa en:
• PVC (Permanent VC): Los PVC son circuitos virtuales
permanentes -independientemente del trafico
establecidos por el operador de red. Los PVC son
definidos de forma estatica, y se requiere la
intervencion de un operador para establecerlos y
liberarlos.
• SVC (Switched VC): Son circuitos que se establecen
de forma dinamica en el momento de establecer la
conexion. La implementacion de circuitos virtuales es
mas compleja que la de circuitos permanentes, pero
permite, en principio, conectar cualquier nodo de la
red con cualquier otro.

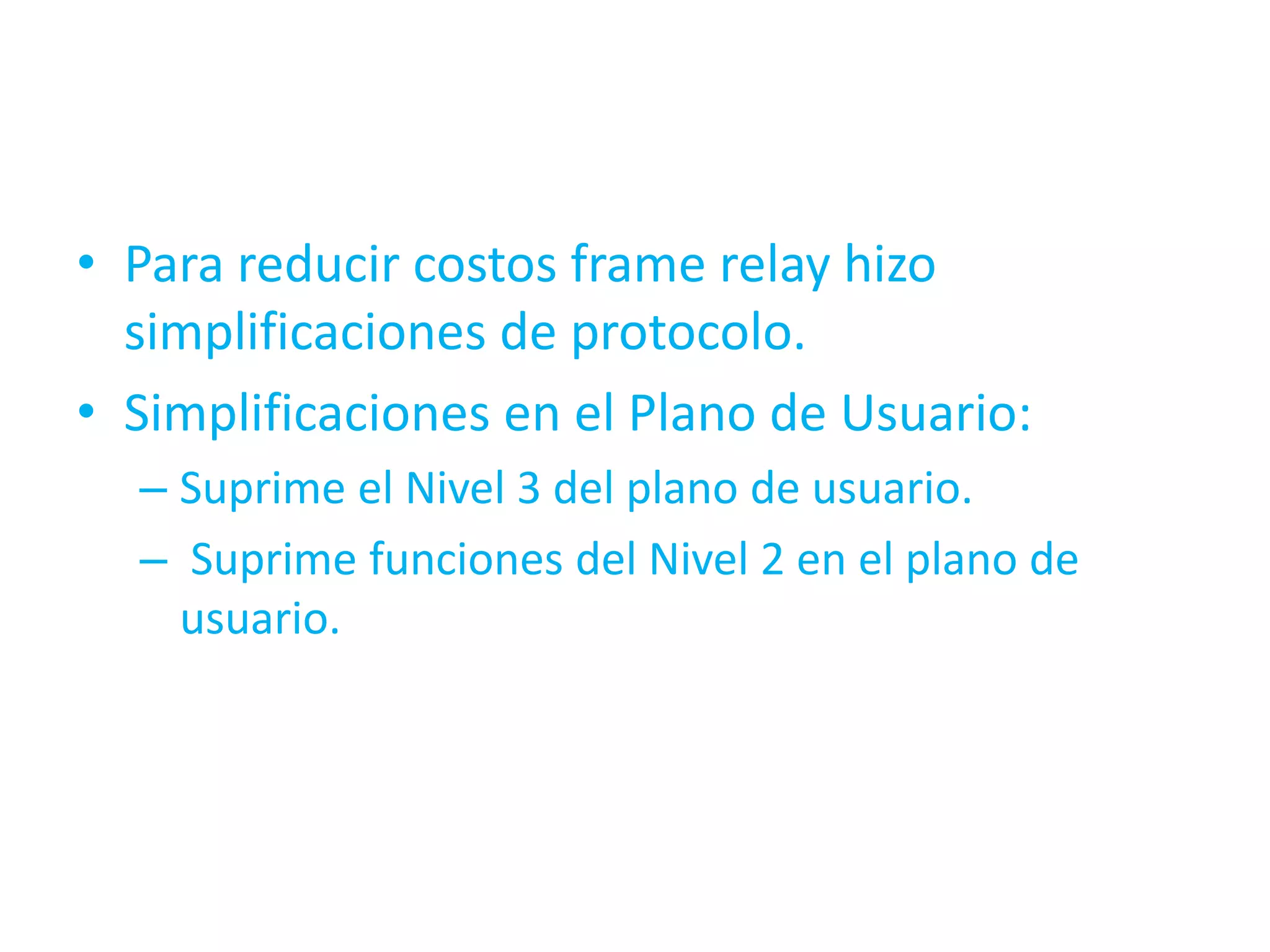

23. • Para reducir costos frame relay hizo
simplificaciones de protocolo.
• Simplificaciones en el Plano de Usuario:
– Suprime el Nivel 3 del plano de usuario.
– Suprime funciones del Nivel 2 en el plano de
usuario.

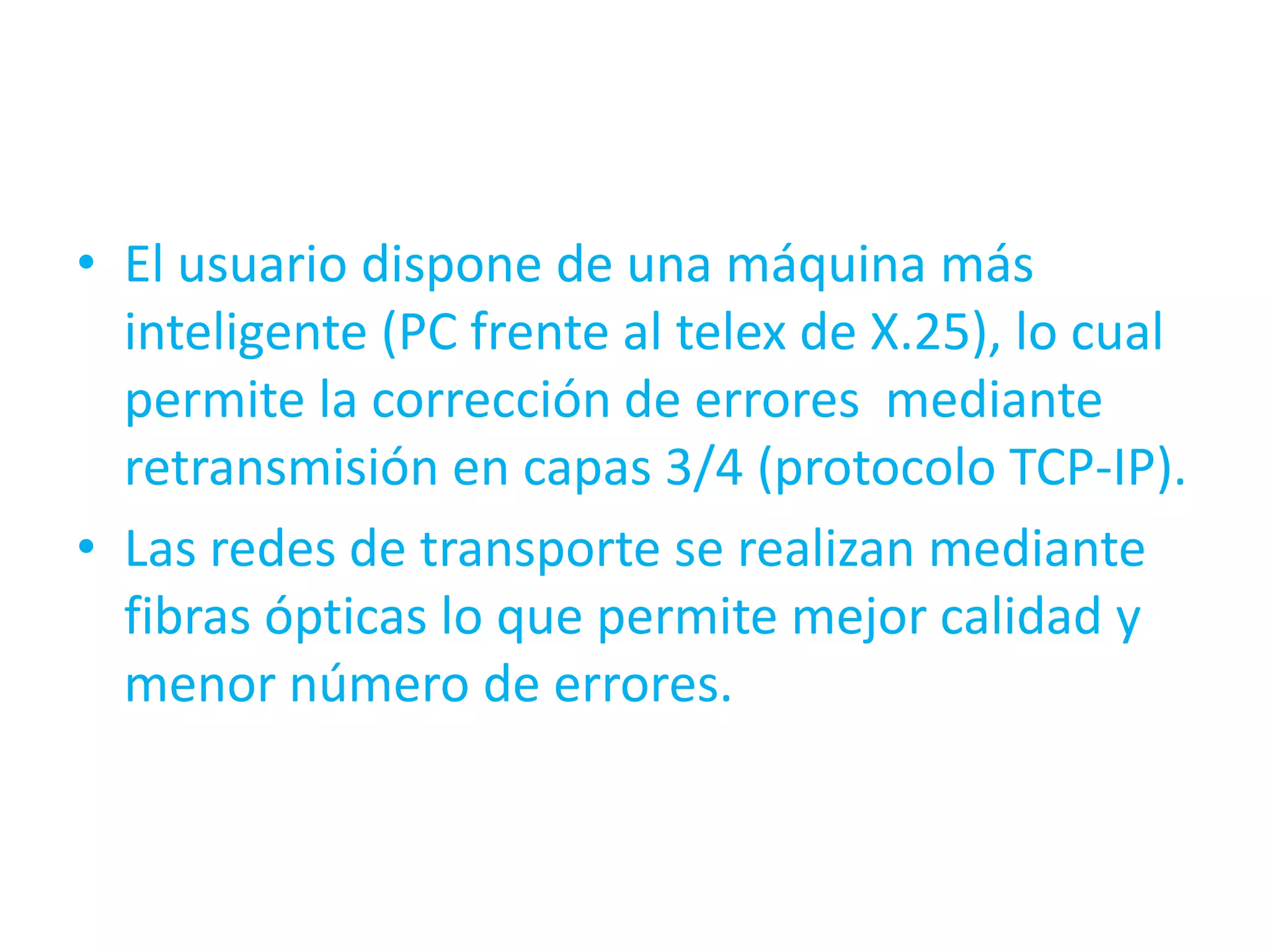

24. • El usuario dispone de una máquina más
inteligente (PC frente al telex de X.25), lo cual
permite la corrección de errores mediante
retransmisión en capas 3/4 (protocolo TCP-IP).
• Las redes de transporte se realizan mediante
fibras ópticas lo que permite mejor calidad y
menor número de errores.

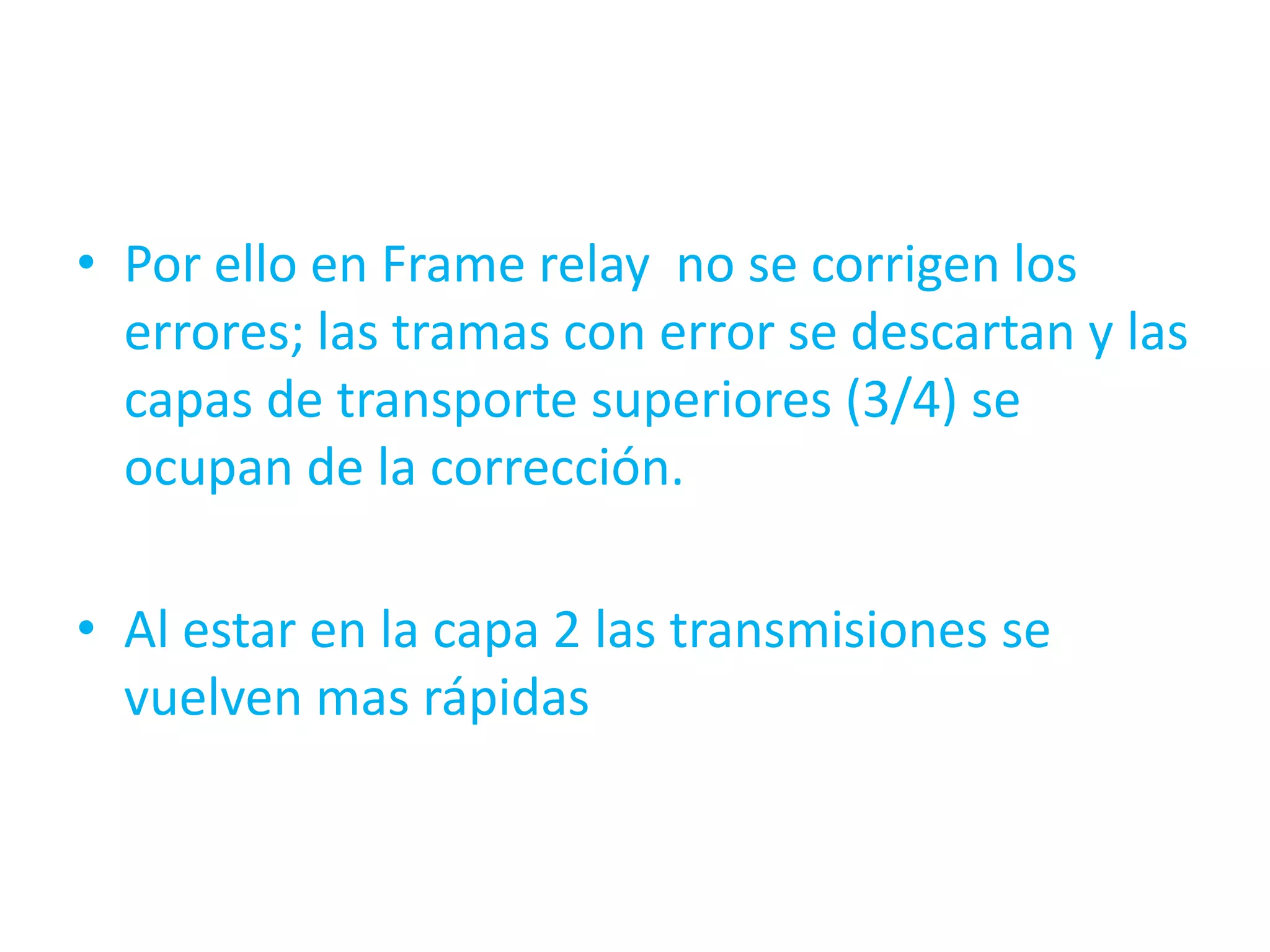

25. • Por ello en Frame relay no se corrigen los
errores; las tramas con error se descartan y las
capas de transporte superiores (3/4) se
ocupan de la corrección.
• Al estar en la capa 2 las transmisiones se
vuelven mas rápidas

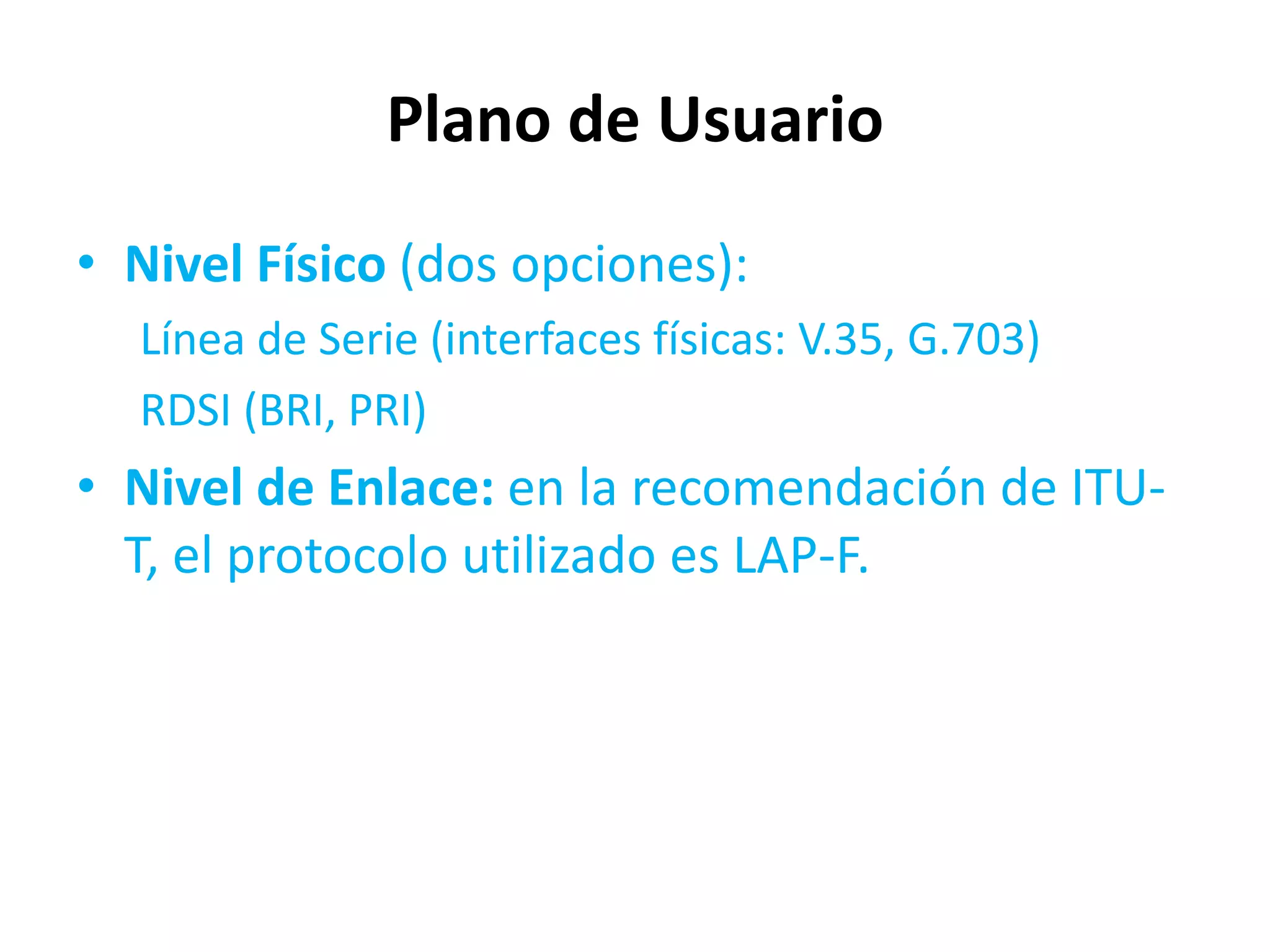

26. Plano de Usuario
• Nivel Físico (dos opciones):
Línea de Serie (interfaces físicas: V.35, G.703)
RDSI (BRI, PRI)
• Nivel de Enlace: en la recomendación de ITU-
T, el protocolo utilizado es LAP-F.

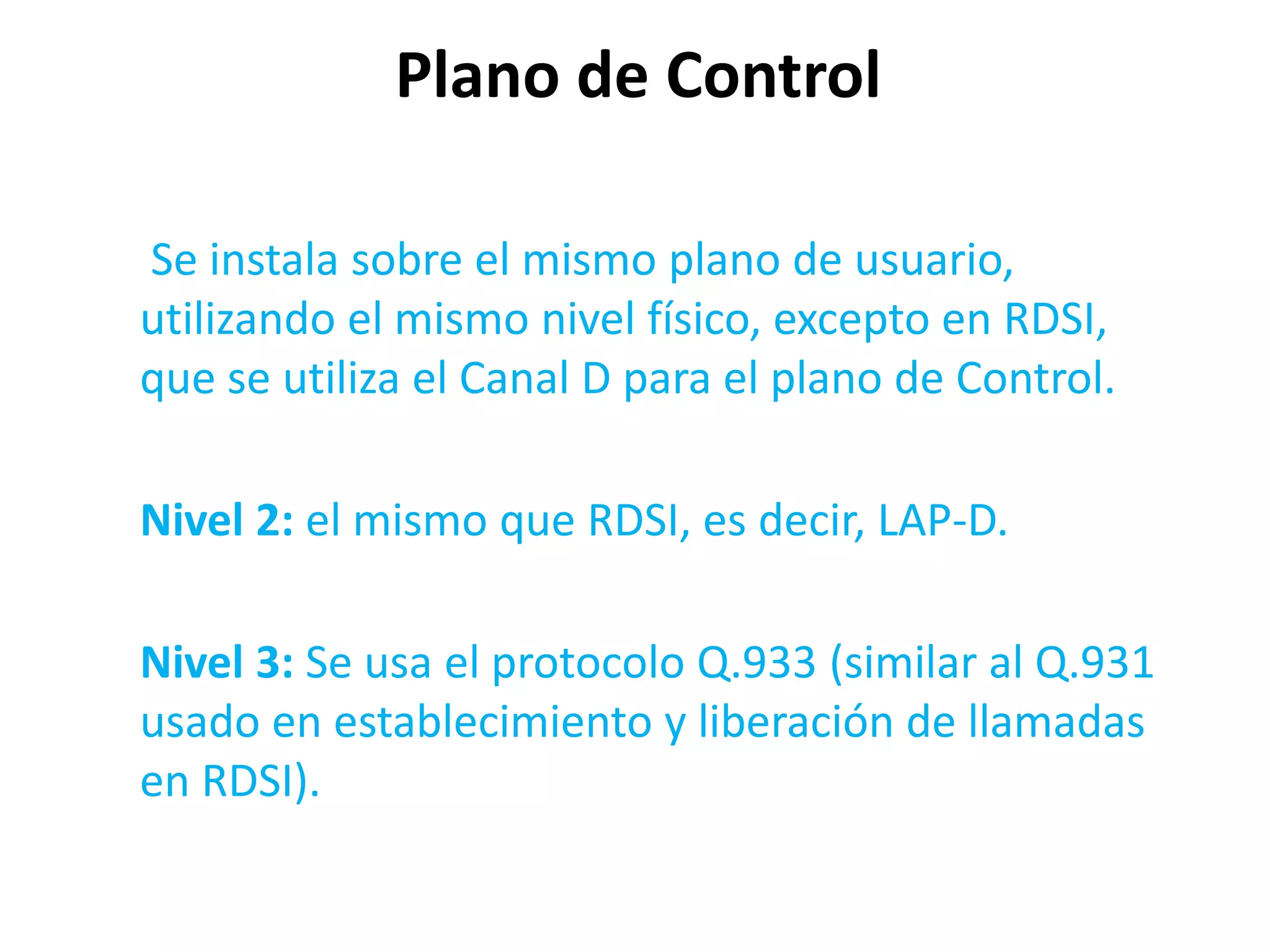

27. Plano de Control
Se instala sobre el mismo plano de usuario,
utilizando el mismo nivel físico, excepto en RDSI,
que se utiliza el Canal D para el plano de Control.
Nivel 2: el mismo que RDSI, es decir, LAP-D.
Nivel 3: Se usa el protocolo Q.933 (similar al Q.931
usado en establecimiento y liberación de llamadas
en RDSI).

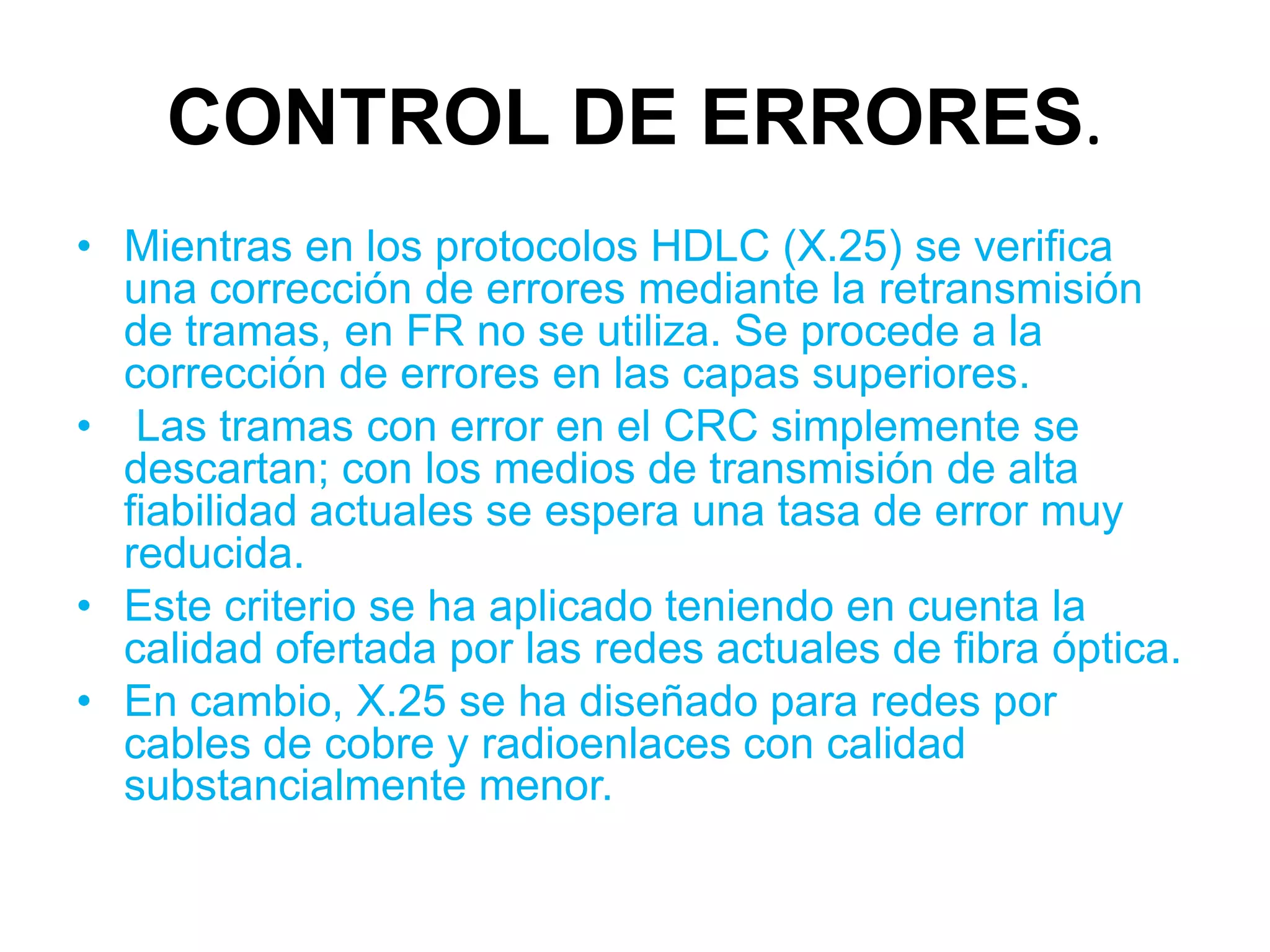

28. CONTROL DE ERRORES.
• Mientras en los protocolos HDLC (X.25) se verifica
una corrección de errores mediante la retransmisión
de tramas, en FR no se utiliza. Se procede a la
corrección de errores en las capas superiores.
• Las tramas con error en el CRC simplemente se
descartan; con los medios de transmisión de alta
fiabilidad actuales se espera una tasa de error muy
reducida.
• Este criterio se ha aplicado teniendo en cuenta la
calidad ofertada por las redes actuales de fibra óptica.
• En cambio, X.25 se ha diseñado para redes por
cables de cobre y radioenlaces con calidad
substancialmente menor.

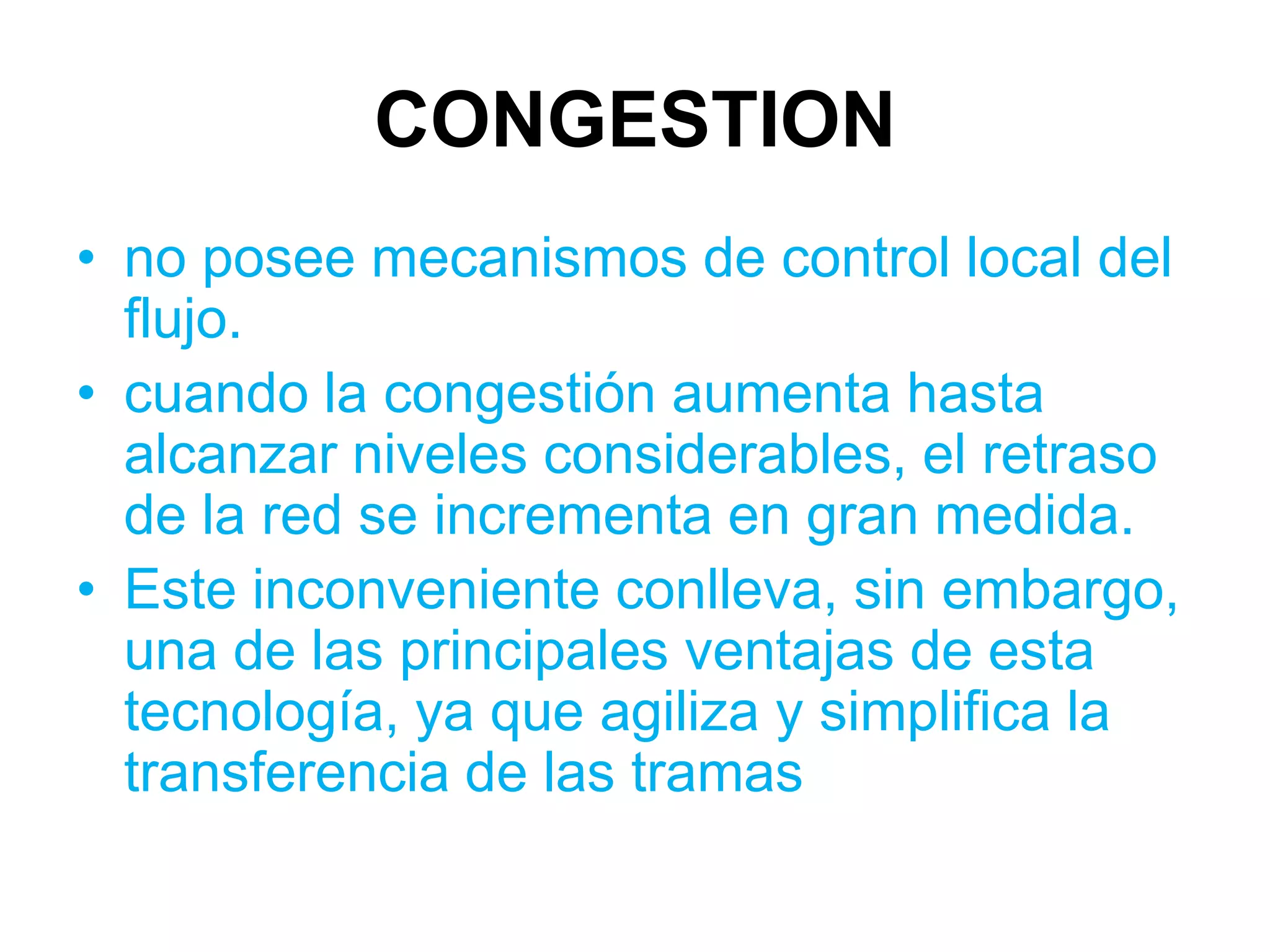

29. CONGESTION
• no posee mecanismos de control local del
flujo.
• cuando la congestión aumenta hasta
alcanzar niveles considerables, el retraso
de la red se incrementa en gran medida.
• Este inconveniente conlleva, sin embargo,
una de las principales ventajas de esta
tecnología, ya que agiliza y simplifica la
transferencia de las tramas

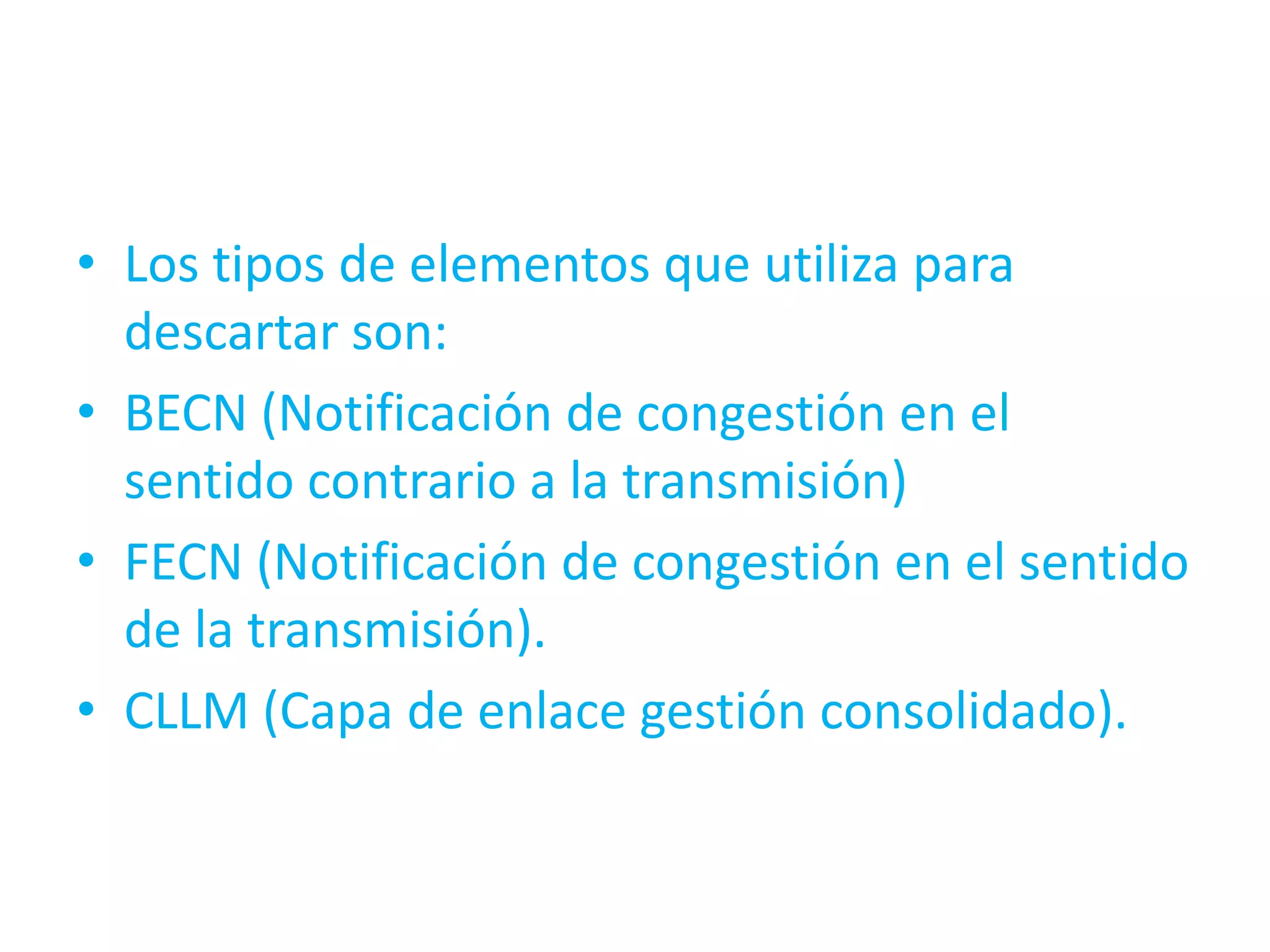

30. • Los tipos de elementos que utiliza para
descartar son:
• BECN (Notificación de congestión en el
sentido contrario a la transmisión)
• FECN (Notificación de congestión en el sentido
de la transmisión).
• CLLM (Capa de enlace gestión consolidado).

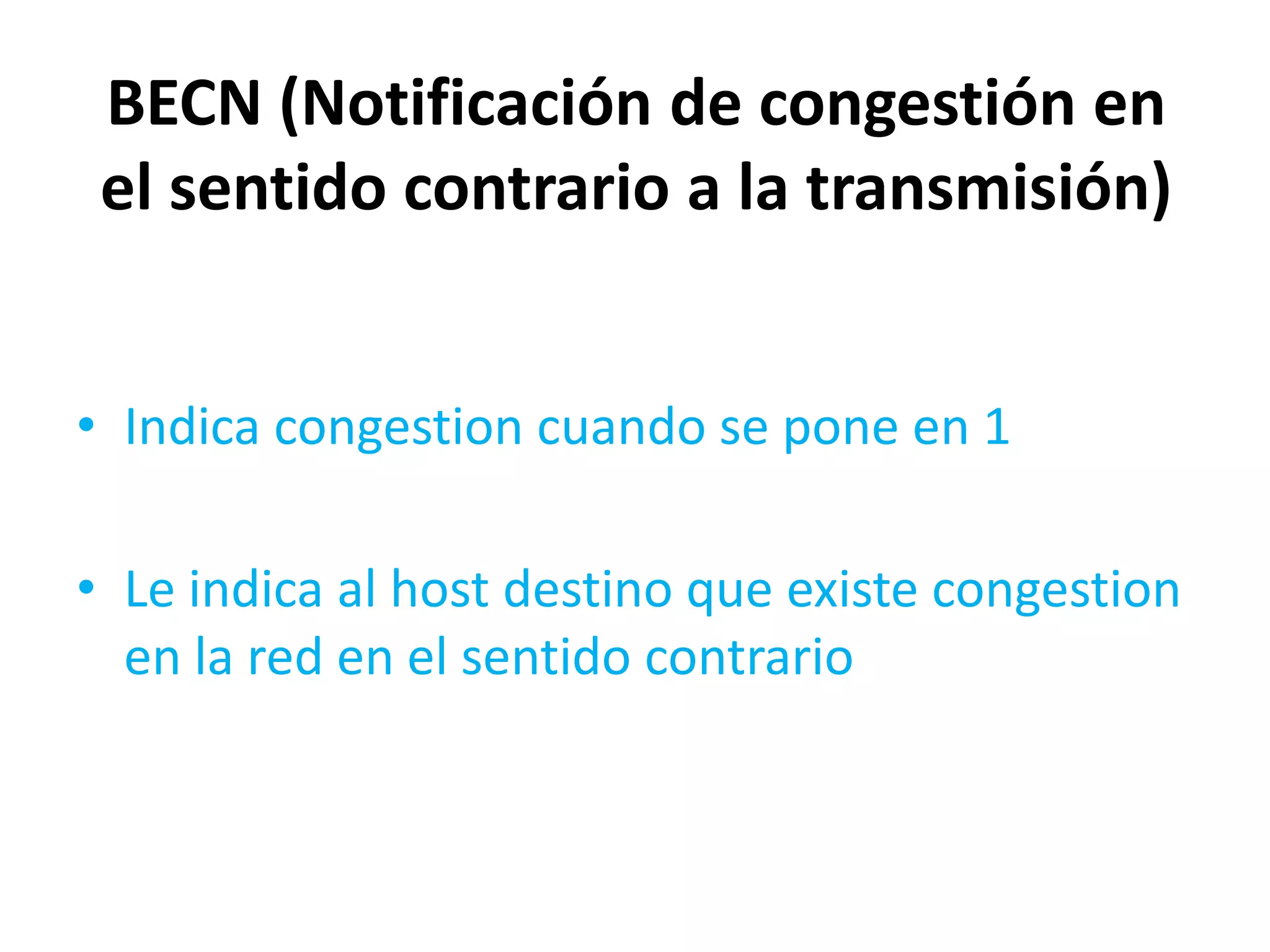

31. BECN (Notificación de congestión en
el sentido contrario a la transmisión)
• Indica congestion cuando se pone en 1
• Le indica al host destino que existe congestion
en la red en el sentido contrario

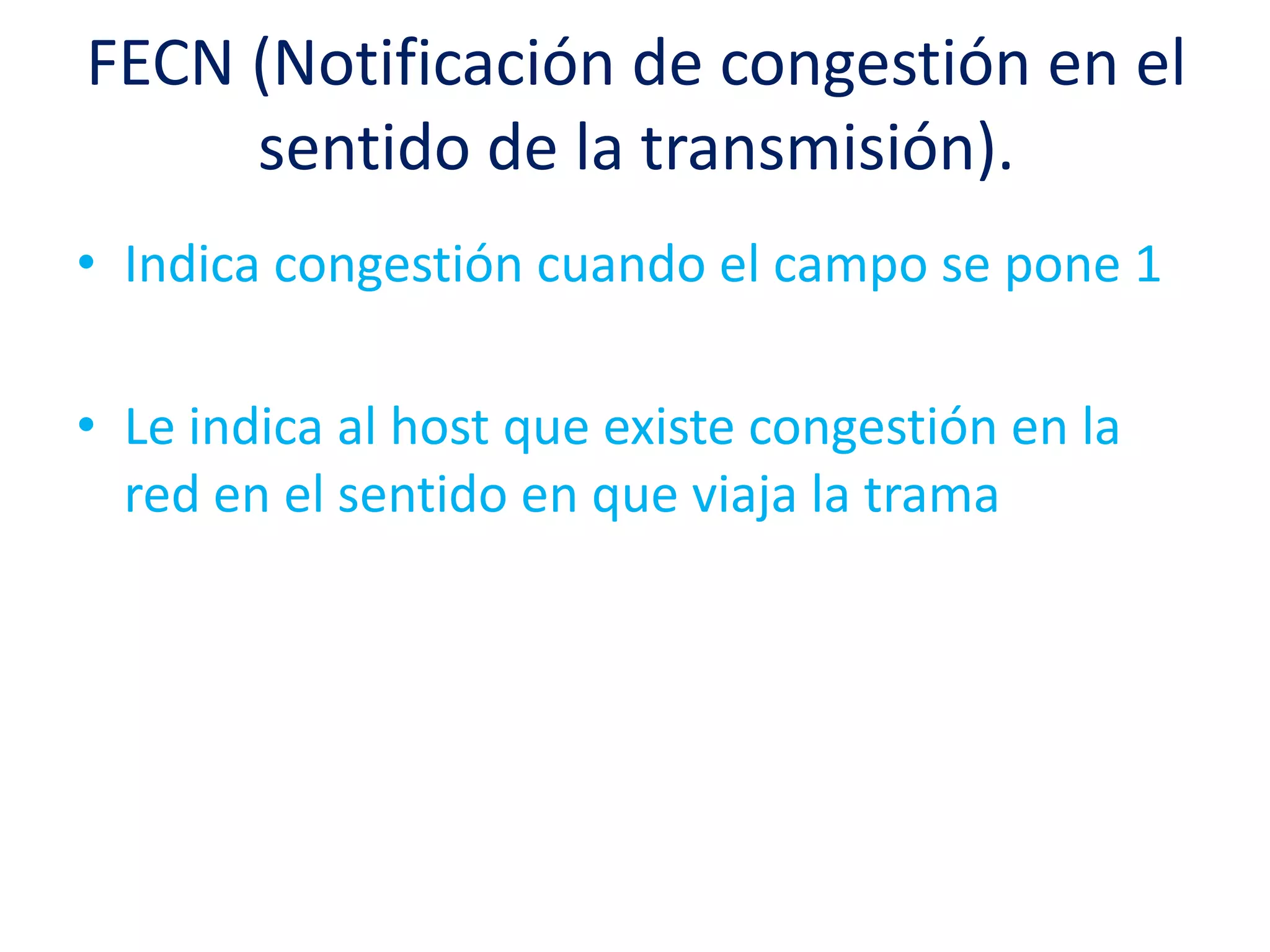

32. FECN (Notificación de congestión en el
sentido de la transmisión).
• Indica congestión cuando el campo se pone 1
• Le indica al host que existe congestión en la
red en el sentido en que viaja la trama

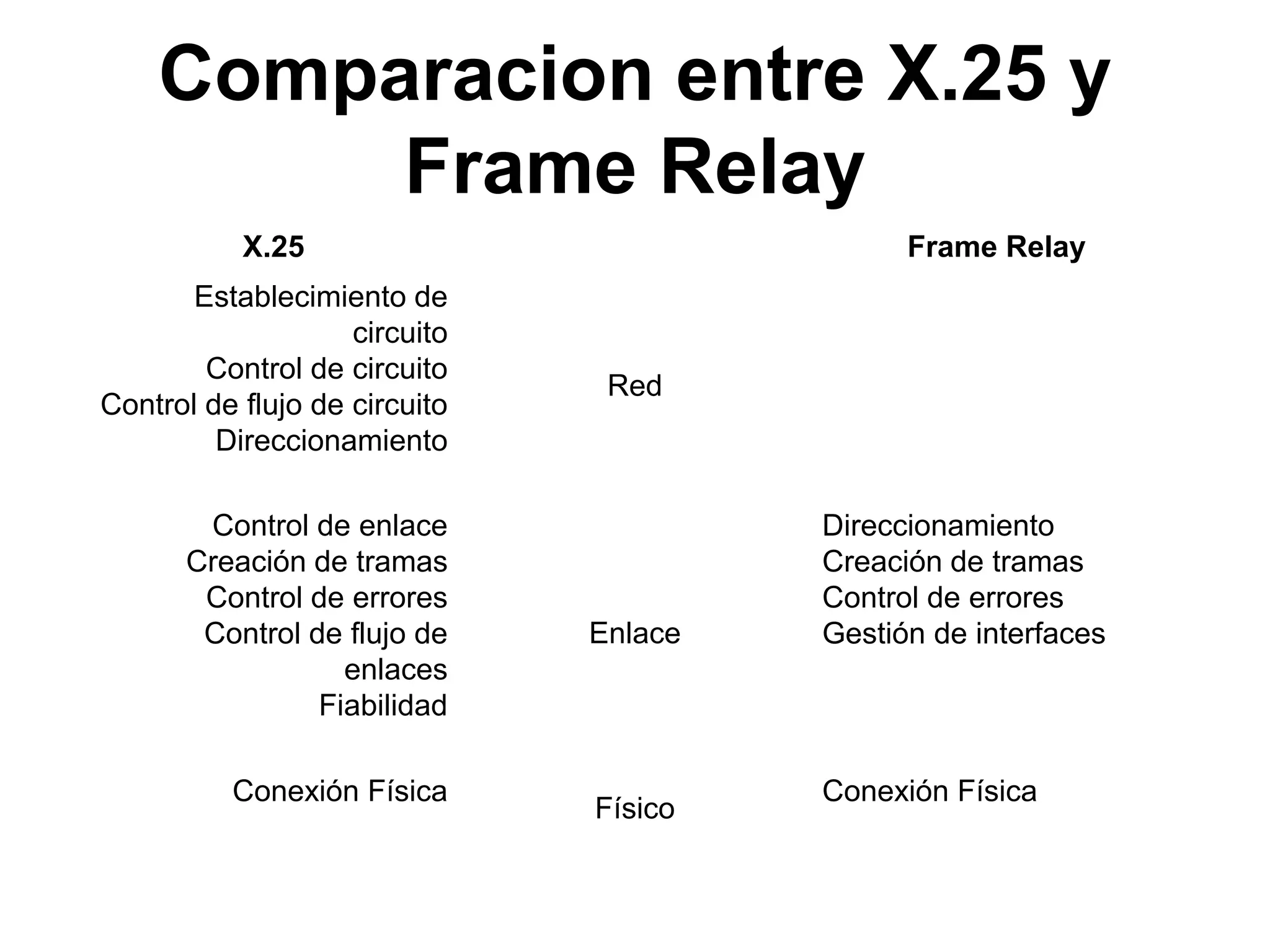

33. Comparacion entre X.25 y
Frame Relay
X.25 Frame Relay
Establecimiento de
circuito
Control de circuito
Red
Control de flujo de circuito
Direccionamiento
Control de enlace Direccionamiento
Creación de tramas Creación de tramas
Control de errores Control de errores
Control de flujo de Enlace Gestión de interfaces
enlaces
Fiabilidad
Conexión Física Conexión Física
Físico

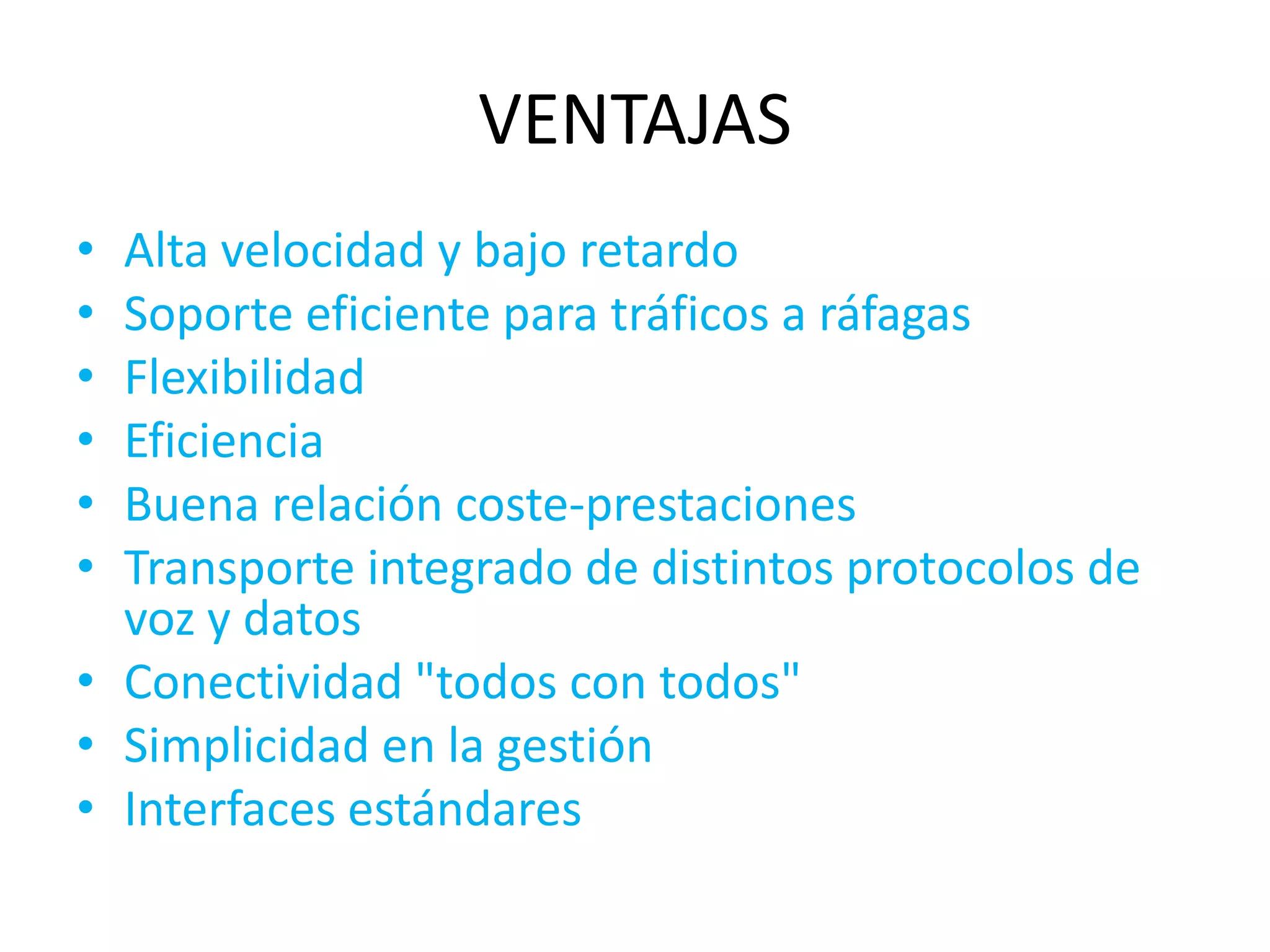

34. VENTAJAS
• Alta velocidad y bajo retardo
• Soporte eficiente para tráficos a ráfagas
• Flexibilidad
• Eficiencia
• Buena relación coste-prestaciones
• Transporte integrado de distintos protocolos de
voz y datos
• Conectividad "todos con todos"
• Simplicidad en la gestión
• Interfaces estándares

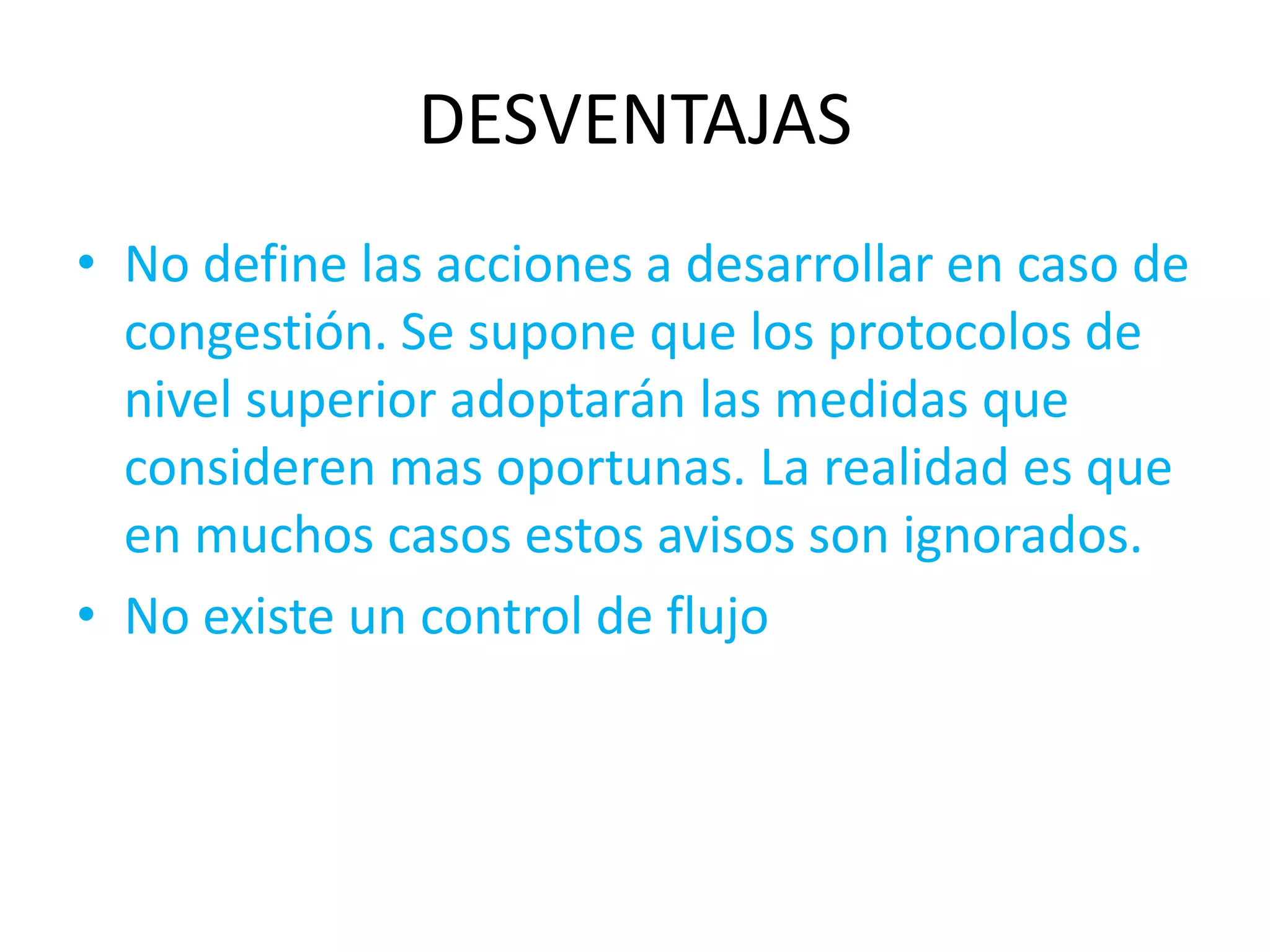

35. DESVENTAJAS
• No define las acciones a desarrollar en caso de
congestión. Se supone que los protocolos de
nivel superior adoptarán las medidas que
consideren mas oportunas. La realidad es que
en muchos casos estos avisos son ignorados.
• No existe un control de flujo
