Frame Relay es un protocolo de red para transmisión de datos, voz y vídeo, creado en 1988, que permite la interconexión de redes locales mediante circuitos virtuales. Ofrece ventajas como mayor flexibilidad, tarifas fijas y eficiencia en el uso del ancho de banda, aunque presenta desventajas como la falta de garantía en la entrega de datos y limitaciones en aplicaciones sensibles al tiempo. A pesar de ser considerado obsoleto en comparación con tecnologías más modernas como IP y MPLS, todavía se utiliza en ciertas organizaciones, especialmente en Ecuador.

2. ¿Qué es Frame Relay?
Es un protocolo de red orientado a la
tecnología de conmutación de paquetes
introducido en 1988 por la ITU-T (Sector de
Normalización de las Comunicaciones). Es
un servicio de transmisión de datos, voz y
vídeo especialmente diseñado para cubrir las
necesidades de uso e interconexión de redes
LAN, con el fin de eliminar distancias
geográficas y aumentar considerablemente
el volumen de datos a transmitir.

3. Características
 Orientado a conexión.
 Permite establecer conexiones sobre redes públicas o privadas.
 Paquetes de longitud variable.
 Transmite las tramas en “ráfagas” (envía en períodos cortos de tiempo
gran cantidad de datos al tráfico de la red).
 Velocidad desde 64kbps hasta 2mbps.
 Servicio de paquetes en circuito virtual, tanto con circuitos virtuales
conmutados (se paga en función del uso) como con circuitos virtuales
permanentes (tarifa fija).
 Varios canales pueden compartir una sola línea de trasmisión.
 Capaz de soportar múltiples protocolos y aplicaciones
correspondientes a diversos entornos de comunicaciones de clientes.
 Utiliza la estructura de la trama estándar de HDLC (High-Level Data
Link Control) que es un protocolo punto a punto y punto a multipunto.

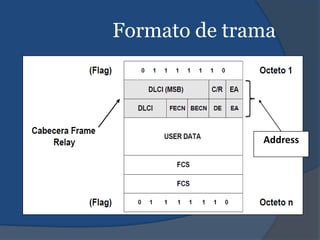

4. Formato de trama
Address

5. Formato de trama

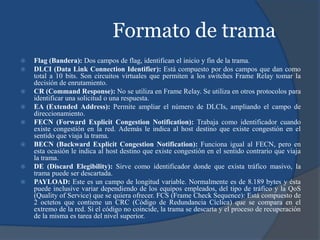

 Flag (Bandera): Dos campos de flag, identifican el inicio y fin de la trama.
 DLCI (Data Link Connection Identifier): Está compuesto por dos campos que dan como
total a 10 bits. Son circuitos virtuales que permiten a los switches Frame Relay tomar la
decisión de enrutamiento.
 CR (Command Response): No se utiliza en Frame Relay. Se utiliza en otros protocolos para
identificar una solicitud o una respuesta.
 EA (Extended Address): Permite ampliar el número de DLCIs, ampliando el campo de
direccionamiento.
 FECN (Forward Explicit Congestion Notification): Trabaja como identificador cuando
existe congestión en la red. Además le indica al host destino que existe congestión en el
sentido que viaja la trama.
 BECN (Backward Explicit Congestion Notification): Funciona igual al FECN, pero en
esta ocasión le indica al host destino que existe congestión en el sentido contrario que viaja
la trama.
 DE (Discard Elegibility): Sirve como identificador donde que exista tráfico masivo, la
trama puede ser descartada.
 PAYLOAD: Este es un campo de longitud variable. Normalmente es de 8.189 bytes y ésta
puede inclusive variar dependiendo de los equipos empleados, del tipo de tráfico y la QoS
(Quality of Service) que se quiera ofrecer. FCS (Frame Check Sequence): Está compuesto de
2 octetos que contiene un CRC (Código de Redundancia Cíclica) que se compara en el
extremo de la red. Si el código no coincide, la trama se descarta y el proceso de recuperación
de la misma es tarea del nivel superior.

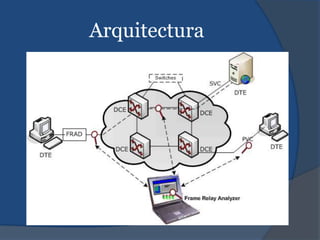

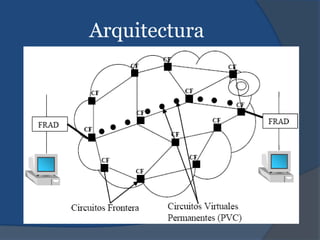

6. Arquitectura

7. Arquitectura

8. Topologías de conexión
Una de las cuestiones más útiles que ofrece
Frame-Relay es la flexibilidad de conexión hacia
la nube Frame-Relay. El proveedor ofrece
circuitos virtuales capaces de interconectar los
sitios remotos con una topología particular.
 Topología de malla completa
 Todos los routers disponen de circuitos virtuales al resto de
los destinos.
 Topología de malla parcial
 Es un tipo de malla completa pero no todos los sitios tienen
acceso a los demás.
 Topología en estrella
 Los sitios remotos están conectados a un punto central que
por lo general ofrece un servicio o una aplicación.

9. Circuitos virtuales sobre los que opera Frame Relay
Circuitos virtuales permanentes (PVC)
Funcionan esencialmente igual que una línea alquilada donde se
establece una ruta fija a través de la red hacia nodos finales prefijados.
Los PVC permiten ahorrar ancho de banda asociado con el
establecimiento y corte de circuitos si determinados circuitos virtuales
deben existir en todo momento.
Circuitos virtuales conmutados (SVC)
Circuito virtual que se establece de forma dinámica a pedido y que se
interrumpe cuando la transmisión se completa. Los SVC se utilizan
cuando la transmisión de datos es esporádica. Un claro ejemplo de
una SVC es cuando se realiza una conexión por llamada telefónica.

10. Dispositivos de comunicación

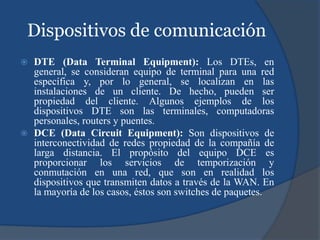

 DTE (Data Terminal Equipment): Los DTEs, en
general, se consideran equipo de terminal para una red
específica y, por lo general, se localizan en las
instalaciones de un cliente. De hecho, pueden ser
propiedad del cliente. Algunos ejemplos de los
dispositivos DTE son las terminales, computadoras
personales, routers y puentes.
 DCE (Data Circuit Equipment): Son dispositivos de
interconectividad de redes propiedad de la compañía de
larga distancia. El propósito del equipo DCE es
proporcionar los servicios de temporización y
conmutación en una red, que son en realidad los
dispositivos que transmiten datos a través de la WAN. En
la mayoría de los casos, éstos son switches de paquetes.

11. Ventajas
 Mejora del desempeño y del tiempo de respuesta. Penetración directa entre
localidades con pocos atrasos en la red.
 Mayor disponibilidad en la red. Las conexiones a la red pueden redirigirse
automáticamente a diversos cursos cuando ocurre un error.
 Tarifa fija. Los precios no son sensitivos a la distancia, lo que significa que los
clientes no son penalizados por conexiones a largas distancias.
 Mayor flexibilidad. Las conexiones son definidas por los programas. Los
cambios hechos a la red son más rápidos y a menor costo si se comparan con
otros servicios.
 Ofrece mayores velocidades y rendimiento, a la vez que provee la eficiencia de
ancho de banda que viene como resultado de los múltiples circuitos virtuales
que comparten un puerto de una sola línea.
 Los servicios de Frame Relay son confiables y de alto rendimiento. Son un
método económico de enviar datos, convirtiéndolo en una alternativa a las
líneas dedicadas.
 El Frame Relay es ideal para usuarios que necesitan una conexión de mediana
o alta velocidad para mantener un tráfico de datos entre localidades múltiples y
distantes.

12. Desventajas
 Sólo ha sido definido para velocidades de hasta
1,544/2,048 Mbps.
 Tiene limitaciones en aplicaciones sensibles al tiempo, por
eso no es recomendada para teleconferencias.
 No garantiza la entrega de los datos.
 Debido a que transmite tramas de longitud variable crea
retardos variables a distintos usuarios. Por ejemplo: Una
trama pequeña esperará demasiado si sigue a una trama
grande.

13. Presencia en el mercado
ecuatoriano
La compañía que utiliza
este protocolo es
Claro, donde ofrece los
servicios de telefonía
móvil, internet móvil e
internet banda ancha.
Sin embargo, esta
tecnología es obsoleta y
se sigue implementando
ya que no se renovan
equipos, por ende
tampoco el protocolo de
transmisión.

14. Proyección a futuro de la
tecnología
Está tecnología ha sido reemplazada, pero se
continúa su uso en organizaciones. Actualmente
existen otros protocolos que ofrecen mejor
calidad tales como IP (Internet Protocol) y MPLS
(Multiprotocol Label Switching) por lo cual
define a Frame Relay como antigua y obsoleta.
