Este documento describe los componentes y el proceso de montaje del aparato ortopédico Bimler B Extra. Está indicado para mal oclusiones clase II y requiere alargamiento en ambas arcadas dentales. Los componentes incluyen un arco de estiramiento superior, arco vestibular inferior, loops caninos, resortes interdentales, escudo labial e tornillo bilateral. El montaje se realiza con una mordida constructiva y los elementos se colocan para aplicar fuerza de estiramiento y corrección.

1. APARATOS ORTOPEDICOS
BIMLER B EXTRA
COMPONENTES DE BIMLER B
EXTRA

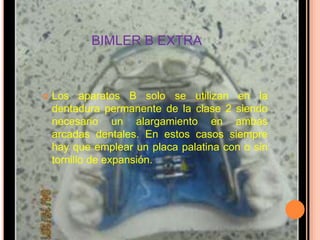

2. BIMLER B EXTRA

Los aparatos B solo se utilizan en la
dentadura permanente de la clase 2 siendo
necesario un alargamiento en ambas
arcadas dentales. En estos casos siempre
hay que emplear un placa palatina con o sin
tornillo de expansión.

3. 
Están indicados para mal oclusiones clase II,
división 2. En el aparato de bimler la primera
preocupación debe ser la estabilidad, para
evitar la distorsión mecánica. En el aparato de
bimler esta estabilidad se a logrado mediante
un cambio continuo de un plano del espacio a
otro en la disposición de los elementos del
aparato.

4. 

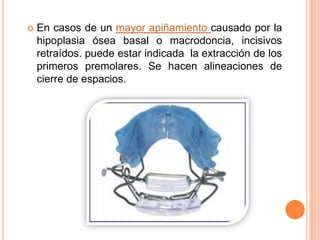

En casos de un mayor apiñamiento causado por la
hipoplasia ósea basal o macrodoncia, incisivos
retraídos. puede estar indicada la extracción de los
primeros premolares. Se hacen alineaciones de
cierre de espacios.

5. APARATOS ORTOPEDICOS
BIMLER B EXTRA
COMPONENTES DEL BIMLER B
EXTRA

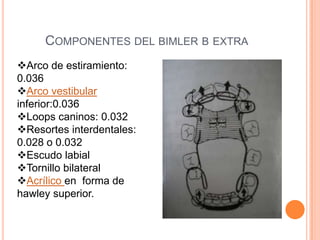

6. COMPONENTES DEL BIMLER B EXTRA
Arco de estiramiento:
0.036
Arco vestibular
inferior:0.036
Loops caninos: 0.032
Resortes interdentales:
0.028 o 0.032
Escudo labial
Tornillo bilateral
Acrílico en forma de
hawley superior.

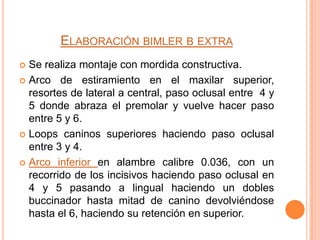

7. ELABORACIÓN BIMLER B EXTRA
Se realiza montaje con mordida constructiva.
 Arco de estiramiento en el maxilar superior,
resortes de lateral a central, paso oclusal entre 4 y
5 donde abraza el premolar y vuelve hacer paso
entre 5 y 6.
 Loops caninos superiores haciendo paso oclusal
entre 3 y 4.
 Arco inferior en alambre calibre 0.036, con un
recorrido de los incisivos haciendo paso oclusal en
4 y 5 pasando a lingual haciendo un dobles
buccinador hasta mitad de canino devolviéndose
hasta el 6, haciendo su retención en superior.


8. 




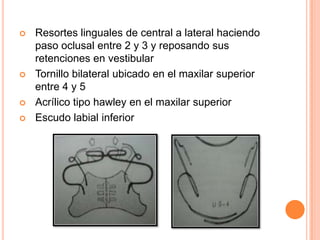

Resortes linguales de central a lateral haciendo
paso oclusal entre 2 y 3 y reposando sus
retenciones en vestibular
Tornillo bilateral ubicado en el maxilar superior
entre 4 y 5
Acrílico tipo hawley en el maxilar superior
Escudo labial inferior
