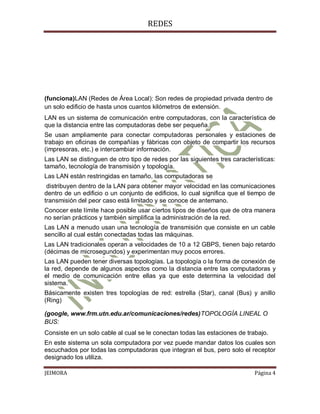

(funciona)LAN (Redes de Área Local): Son redes de propiedad privada dentro de
un solo edificio de hasta unos cuantos kilómetros de extensión.
LAN es un sistema de comunicación entre computadoras, con la característica de
que la distancia entre las computadoras debe ser pequeña.
Se usan ampliamente para conectar computadoras personales y estaciones de
trabajo en oficinas de compañías y fábricas con objeto de compartir los recursos
(impresoras, etc.) e intercambiar información.
Las LAN se distinguen de otro tipo de redes por las siguientes tres características:
tamaño, tecnología de transmisión y topología.
Las LAN están restringidas en tamaño, las computadoras se
distribuyen dentro de la LAN para obtener mayor velocidad en las comunicaciones
dentro de un edificio o un conjunto de edificios, lo cual significa que el tiempo de
transmisión del peor caso está limitado y se conoce de antemano.
Conocer este límite hace posible usar ciertos tipos de diseños que de otra manera
no serían prácticos y también simplifica la administración de la red.
Las LAN a menudo usan una tecnología de transmisión que consiste en un cable
sencillo al cual están conectadas todas las máquinas.
Las LAN tradicionales operan a velocidades de 10 a 12 GBPS, tienen bajo retardo
(décimas de microsegundos) y experimentan muy pocos errores.
Las LAN pueden tener diversas topologías. La topología o la forma de conexión de
la red, depende de algunos aspectos como la distancia entre las computadoras y
el medio de comunicación entre ellas ya que este determina la velocidad del
sistema.
Básicamente existen tres topologías de red: estrella (Star), canal (Bus) y anillo
(Ring)
(google, www.frm.utn.edu.ar/comunicaciones/redes)TOPOLOGÍA LINEAL O
BUS:
Consiste en un solo cable al cual se le conectan todas las estaciones de trabajo.
En este sistema un sola computadora por vez puede mandar datos los cuales son
escuchados por todas las computadoras que integran el bus, pero solo el receptor
designado los utiliza.
JEIMORA Página 4

5. REDES

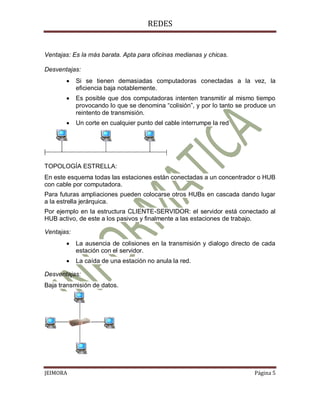

Ventajas: Es la más barata. Apta para oficinas medianas y chicas.
Desventajas:
 Si se tienen demasiadas computadoras conectadas a la vez, la
eficiencia baja notablemente.
 Es posible que dos computadoras intenten transmitir al mismo tiempo
provocando lo que se denomina “colisión”, y por lo tanto se produce un
reintento de transmisión.
 Un corte en cualquier punto del cable interrumpe la red
TOPOLOGÍA ESTRELLA:
En este esquema todas las estaciones están conectadas a un concentrador o HUB
con cable por computadora.
Para futuras ampliaciones pueden colocarse otros HUBs en cascada dando lugar
a la estrella jerárquica.
Por ejemplo en la estructura CLIENTE-SERVIDOR: el servidor está conectado al
HUB activo, de este a los pasivos y finalmente a las estaciones de trabajo.
Ventajas:
 La ausencia de colisiones en la transmisión y dialogo directo de cada
estación con el servidor.
 La caída de una estación no anula la red.
Desventajas:
Baja transmisión de datos.
JEIMORA Página 5

6. REDES
TOPOLOGÍA ANILLO (TOKEN RING):

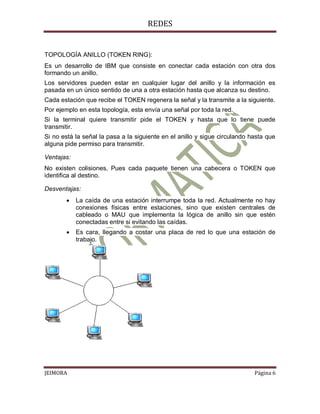

Es un desarrollo de IBM que consiste en conectar cada estación con otra dos
formando un anillo.
Los servidores pueden estar en cualquier lugar del anillo y la información es
pasada en un único sentido de una a otra estación hasta que alcanza su destino.
Cada estación que recibe el TOKEN regenera la señal y la transmite a la siguiente.
Por ejemplo en esta topología, esta envía una señal por toda la red.
Si la terminal quiere transmitir pide el TOKEN y hasta que lo tiene puede
transmitir.
Si no está la señal la pasa a la siguiente en el anillo y sigue circulando hasta que
alguna pide permiso para transmitir.
Ventajas:
No existen colisiones, Pues cada paquete tienen una cabecera o TOKEN que
identifica al destino.
Desventajas:
 La caída de una estación interrumpe toda la red. Actualmente no hay
conexiones físicas entre estaciones, sino que existen centrales de
cableado o MAU que implementa la lógica de anillo sin que estén
conectadas entre si evitando las caídas.
 Es cara, llegando a costar una placa de red lo que una estación de
trabajo.
JEIMORA Página 6

7. REDES
(google, www.frm.utn.edu.ar/comunicaciones/redes)ESPECTRO
RADIOELECTRICO:

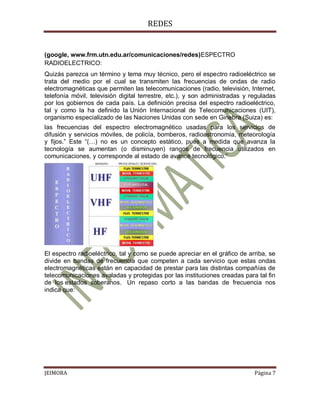

Quizás parezca un término y tema muy técnico, pero el espectro radioeléctrico se
trata del medio por el cual se transmiten las frecuencias de ondas de radio
electromagnéticas que permiten las telecomunicaciones (radio, televisión, Internet,
telefonía móvil, televisión digital terrestre, etc.), y son administradas y reguladas
por los gobiernos de cada país. La definición precisa del espectro radioeléctrico,
tal y como la ha definido la Unión Internacional de Telecomunicaciones (UIT),
organismo especializado de las Naciones Unidas con sede en Ginebra (Suiza) es:
las frecuencias del espectro electromagnético usadas para los servicios de
difusión y servicios móviles, de policía, bomberos, radioastronomía, meteorología
y fijos.” Este “(…) no es un concepto estático, pues a medida que avanza la
tecnología se aumentan (o disminuyen) rangos de frecuencia utilizados en
comunicaciones, y corresponde al estado de avance tecnológico.”
El espectro radioeléctrico, tal y como se puede apreciar en el gráfico de arriba, se
divide en bandas de frecuencia que competen a cada servicio que estas ondas
electromagnéticas están en capacidad de prestar para las distintas compañías de
telecomunicaciones avaladas y protegidas por las instituciones creadas para tal fin
de los estados soberanos. Un repaso corto a las bandas de frecuencia nos
indica que:
JEIMORA Página 7

8. REDES
* Banda UHF: en este rango de frecuencia, se ubican las ondas electromagnéticas
que son utilizadas por las compañías de telefonía fija y telefonía móvil, distintas
compañías encargadas del rastreo satelital de automóviles y establecimientos, y
las emisoras radiales como tal. Las bandas UHF pueden ser usadas de manera
ilegal, si alguna persona natural u organización cuenta con la tecnología de
transmisión necesaria para interceptar la frecuencia y apropiarse de ella con el fin
de divulgar su contenido que no es regulado por el Gobierno.
* Banda VHF: También es utilizada por las compañías de telefonía móvil y
terrestre y las emisoras radiales, además de los sistemas de radio de onda corta
(aficionados) y los sistemas de telefonía móvil en aparatos voladores. Es una
banda mucho más potente que puede llegar a tener un alcance considerable,
incluso, a nivel internacional.
* Banda HF: Tiene las mismas prestaciones que la banda HF, pero esta resulta
mucho más “envolvente” que la anterior puesto que algunas de sus “emisiones
residuales” (pequeños fragmentos de onda que viajan más allá del aire terrestre),
pueden chocar con algunas ondas del espacio produciendo una mayor cobertura
de transmisión.
JEIMORA Página 8

9. REDES
(wiki)FRECUENCIA DE RADIO DE TV TELEFONIA
Las cargas eléctricas o electrones que fluyen por el cable o conductor de un circuito
de corriente alterna (C.A.) no lo hacen precisamente por el centro o por toda el área
del mismo, como ocurre con la corriente continua o directa (CD), sino que se mueven
más bien próximos a su superficie o por su superficie, dependiendo de la frecuencia
que posea dicha corriente, provocando la aparición de un campo magnético a su
alrededor.
A.- Sección transversal de un cable o conductor de cobre. B.- Corriente eléctrica de
baja frecuencia. circulando por el cable. C.- A medida que se incrementa la frecuencia,
la corriente tiende a fluir más. hacia la superficie del cable. D.- A partir de los 30 mil
ciclos por segundo (30 kHz) de frecuencia de la. corriente, se generan ondas
electromagnéticas de radio, que se propagan desde la superficie del cable. hacia el
espacio
.
Un generador de corriente alterna (también llamado “alternador”) normalmente genera
corriente con una frecuencia de 50 ó 60 hertz (Hz), de acuerdo con cada país en
específico, entregándola a la red eléctrica industrial y doméstica.
Sin embargo, si se dispone de un oscilador electrónico como el que emplean las
plantas o estaciones transmisoras de radiodifusión comercial, a partir del momento en
que la frecuencia de la corriente que genera dicho oscilador supera los 30 mil ciclos
por segundo (30 kHz), el campo magnético que producen las cargas eléctricas o
electrones que fluyen por el conductor que hace función de antena, comienza a
propagarse por el espacio en forma de ondas de radiofrecuencia.
La forma en que se expanden esas ondas de radio, guarda similitud con lo que ocurre
cuando tiramos una piedra en la superficie tranquila de un lago o estanque de agua: a
JEIMORA Página 9

10. REDES
partir del punto donde cae la piedra, se generan una serie de ondas que se extienden
hasta desaparecer o llegar la orilla.
A partir del punto donde cae una piedra en la superficie de un líquido, se generan una
serie de olas que. Guardan estrecha semejanza con la forma en que surgen y se
propagan las ondas de radiofrecuencia a. partir que salen de la antena de un
transmisor de radio.
A diferencia de los generadores o alternadores que entregan tensiones o voltajes altos
y frecuencias bajas, los circuitos osciladores electrónicos funcionan con tensiones o
voltajes relativamente bajos, pero que generan corrientes de altas frecuencias
capaces de propagarse a largas distancias a través del espacio. Esas ondas de
radiofrecuencia se utilizan como portadoras para transportar, a su vez, otras ondas de
baja frecuencia como las de sonido (ondas de audiofrecuencia producidas la voz, la
música y todo tipo de sonidos), que por sí solas son incapaces de recorrer largas
distancias.
En las transmisiones inalámbricas, al proceso de inyectar o añadir señales de baja
frecuencia o audiofrecuencia (como las del sonido) a una onda portadora alta
frecuencia se le denomina "modulación de la señal de audio". Mediante ese
procedimiento una onda de radiofrecuencia que contenga señales de audio se puede
modular en amplitud (Amplitud Modulada – AM) o en frecuencia (Frecuencia
Modulada – FM).
JEIMORA Página 10

11. REDES
A.- Onda de radiofrecuencia.
B.- Onda de audiofrecuencia.
C.- La onda de baja frecuencia o audio
(B), inyectada en. la onda de alta frecu
radiofrecuencia (A). Por medio de esa
Combinación se obtiene una señal de
amplitud modulada. (AM), capaz de tr
sonidos por vía inalámbrica a largas. d
para ser captados por un radiorrecep
D.- La onda de audiofrecuencia (B) mo
frecuencia, obteniéndose una señal de
frecuencia modulada (FM), empleada
estaciones de radiodifusión y tambi
televisión para transmitir el audio qu
las señales de. video.
Debido a que las corrientes de alta frecuencia no circulan por el interior de los
conductores, sino por su superficie externa, en la fabricación de antenas se emplean
tubos metálicos con el interior hueco. Esto lo podemos comprobar observando la
forma en que están construidas las antenas telescópicas que incorporan los radios
televisores y portátiles
El principio de recepción de ondas de radiofrecuencia es similar al de su transmisión,
por tanto, como la corriente que se induce en las antenas receptoras de ondas de
radio y televisión es una señal de alta frecuencia procedente de la antena transmisora,
su interior es también hueco
La televisión hasta tiempos recientes, principios del siglo XXI, fue analógica
totalmente y su modo de llegar a los televidentes era mediante el aire con ondas
de radio en las bandas de VHF y UHF. Pronto salieron las redes de cable que
distribuían canales por las ciudades. Esta distribución también se realizaba con
JEIMORA Página 11

12. REDES
señal analógica; las redes de cable debían tener una banda asignada, más que
nada para poder realizar la sintonía de los canales que llegan por el aire junto con
los que llegan por cable. Su desarrollo depende de la legislación de cada país,
mientras que en algunos de ellos se desarrollaron rápidamente, como en
Inglaterra y Estados Unidos, en otros como España no han tenido casi importancia
hasta que a finales del siglo XX la legislación permitió su instalación.
El siguiente es un listado de las bandas de frecuencia más comúnmente usadas
en televisión en los diferentes países del mundo.
REDES DE DATOS
Se denomina red de datos a aquellas infraestructuras o redes de comunicación
que se ha diseñado específicamente a la transmisión de información mediante el
intercambio de datos.
Las redes de datos se diseñan y construyen en arquitecturas que pretenden servir
a sus objetivos de uso. Las redes de datos, generalmente, están basadas en la
conmutación de paquetes y se clasifican de acuerdo a su tamaño, la distancia que
cubre y su arquitectura física.
Clases de redes de datos
 Red de Área Local (LAN): Las redes de área local suelen ser una red limitada
la conexión de equipos dentro de un único edificio, oficina o campus, la
mayoría son de propiedad privada.
 Red de Área Metropolitana (MAN): Las redes de área metropolitanas están
diseñadas para la conexión de equipos a lo largo de una ciudad entera. Una
red MAN puede ser una única red que interconecte varias redes de área local
LAN’s resultando en una red mayor. Por ello, una MAN puede ser propiedad
exclusivamente de una misma compañía privada, o puede ser una red de
servicio público que conecte redes públicas y privadas.
 Red de Área Extensa (WAN): Las Redes de área extensa son aquellas que
proporcionen un medio de transmisión a lo largo de grandes extensiones
geográficas (regional, nacional e incluso internacional). Una red WAN
generalmente utiliza redes de servicio público y redes privadas y que pueden
extenderse alrededor del globo.
JEIMORA Página 12

13. REDES
(radio)ACCESO A INTERNET TEGNOLOGIAS DE CONEXIÓN
Internet es un conjunto descentralizado de redes de comunicación interconectadas
que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas
heterogéneas que la componen funcionen como una red lógica única, de alcance
mundial. Sus orígenes se remontan a 1969, cuando se estableció la primera
conexión de computadoras, conocida como ARPANET, entre tres universidades
en California y una en Utah, Estados Unidos.
Uno de los servicios que más éxito ha tenido en Internet ha sido la World Wide
Web (WWW, o "la Web"), hasta tal punto que es habitual la confusión entre ambos
términos. La WWW es un conjunto de protocolos que permite, de forma sencilla, la
consulta remota de archivos de hipertexto. Ésta fue un desarrollo posterior (1990)
y utiliza Internet como medio de transmisión.
Existen, por tanto, muchos otros servicios y protocolos en Internet, aparte de la
Web: el envío de correo electrónico (SMTP), la transmisión de archivos (FTP y
P2P), las conversaciones en línea (IRC), la mensajería instantánea y presencia, la
transmisión de contenido y comunicación multimedia -telefonía (VoIP), televisión
(IPTV)-, los boletines electrónicos (NNTP), el acceso remoto a otros dispositivos
(SSH y Telnet) o los juegos en línea.
BLUETOOTH
Bluetooth es una especificación industrial para Redes Inalámbricas de Área
Personal (WPANs) que posibilita la transmisión de voz y datos entre diferentes
dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4
GHz. Los principales objetivos que se pretenden conseguir con esta norma son:
 Facilitar las comunicaciones entre equipos móviles y fijos.
 Eliminar cables y conectores entre éstos.
 Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la
sincronización de datos entre equipos personales.
Los dispositivos que con mayor frecuencia utilizan esta tecnología pertenecen a
sectores de las telecomunicaciones y la informática personal, como PDA,
teléfonos móviles, computadoras portátiles, ordenadores personales, impresoras o
cámaras digitales.
(google, www.frm.utn.edu.ar/comunicaciones/redes)WIFI Y SUS
CARACTERISTICAS
Esta nueva tecnología surgió por la necesidad de establecer un mecanismo de
conexión inalámbrica que fuera compatible entre los distintos aparatos. En busca
JEIMORA Página 13

14. REDES
de esa compatibilidad fue que en 1999 las empresas 3com, Airones, Intersil,
Lucent Technologies, Nokia y Symbol Technologies se reunieron para crear la
Wireless Ethernet Compability Aliance (WECA), actualmente llamada Wi-Fi
Alliance.
Al año siguiente de su creación la WECA certificó que todos los aparatos que
tengan el sello WiFi serán compatibles entre sí ya que están de acuerdo con los
criterios estipulados en el protocolo que establece la norma IEEE 802.11.
En concreto, esta tecnología permite a los usuarios establecer conexiones a
Internet sin ningún tipo de cables y puede encontrarse en cualquier lugar que se
haya establecido un "punto caliente" o hotspot WiFi.
Actualmente existen tres tipos de conexiones y hay una cuarta en estudio para ser
aprobada a mediados de 2007:
 El primero es el estándar IEEE 802.11b que opera en la banda de 2,4 GHz
a una velocidad de hasta 11 Mbps
 El segundo es el IEEE 802.11g que también opera en la banda de 2,4 GHz,
pero a una velocidad mayor, alcanzando hasta los 54 Mbps
 El tercero, que está en uso es el estándar IEEE 802.11ª que se le conoce
como WiFi 5, ya que opera en la banda de 5 GHz, a una velocidad de 54
Mbps Una de las principales ventajas de esta conexión es que cuenta con
menos interferencias que los que operan en las bandas de 2,4 GHz ya que
no comparte la banda de operaciones con otras tecnologías como los
Bluetooth.
 El cuarto, y que aún se encuentra en estudio, es el IEEE 802.11n que
operaría en la banda de 2,4 GHz a una velocidad de 108 Mbps
Para contar con este tipo de tecnología es necesario disponer de un punto de
acceso que se conecte al módem y un dispositivo WiFi conectado al equipo.
Aunque el sistema de conexión es bastante sencillo, trae aparejado riesgos ya que
no es difícil interceptar la información que circula por medio del aire. Para evitar
este problema se recomienda la encriptación de la información.
Actualmente, en muchas ciudades se han instalados nodos WiFi que permiten la
conexión a los usuarios. Cada vez es más común ver personas que pueden
conectarse a Internet desde cafés, estaciones de metro y bibliotecas, entre
muchos otros lugares.
El Punto de Acceso: Dispositivo que nos permite comunicar todos los elementos
de la red con el Router. Cada punto de acceso tiene un alcance máximo de 90
metros en entornos cerrados. En lugares abiertos puede ser hasta tres veces
superior.
Tarjeta de Red Wireless: Permite al usuario conectarse en su punto de acceso
JEIMORA Página 14

15. REDES
Trabajos citados
funciona, a. www.asifunciona.com.
google. www.frm.utn.edu.ar/comunicaciones/redes.
google. www.frm.utn.edu.ar/comunicaciones/redes. internet.
radio, v. d. www.vidadigitalradio.com/el-espectro-radioelectrico. google.
wiki. es.wikipedia.org. google.
JEIMORA Página 15
