1. INTEGRANTES :
DIEGO GUAMANI
CARLOS ORTIZ
JOSE YUMIZACA
DARIO PLACENCIA

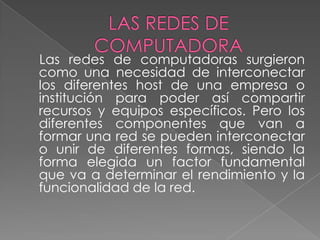

2. Las redes de computadoras surgieron
como una necesidad de interconectar
los diferentes host de una empresa o
institución para poder así compartir
recursos y equipos específicos. Pero los
diferentes componentes que van a
formar una red se pueden interconectar
o unir de diferentes formas, siendo la
forma elegida un factor fundamental
que va a determinar el rendimiento y la
funcionalidad de la red.

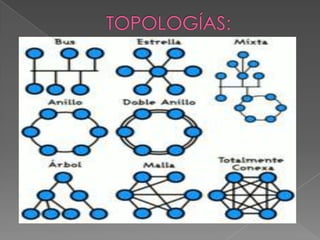

3. La disposición de los diferentes
componentes de una red se conoce
con el nombre de topología de la red.
La topología idónea para una red
concreta va a depender de diferentes
factores, como el número de máquinas
a interconectar, el tipo de acceso al
medio físico que se desea implementar,
la infraestructura fisica donde se
implementa la red, el presupuesto etc.

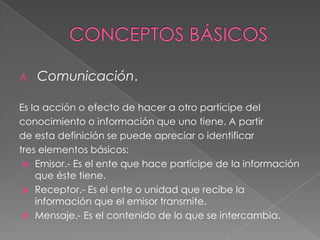

4. A. Comunicación.
Es la acción o efecto de hacer a otro partícipe del
conocimiento o información que uno tiene. A partir
de esta definición se puede apreciar o identificar
tres elementos básicos:
 Emisor.- Es el ente que hace partícipe de la información
que éste tiene.
 Receptor.- Es el ente o unidad que recibe la
información que el emisor transmite.
 Mensaje.- Es el contenido de lo que se intercambia.

6. La topología de tipo estrella consiste en un dispositivo central (por lo general es el
servidor) al cual se conectan los nodos restantes. Este es uno de los esquemas
más simples para interconectarse, ya que consisten en un servidor centralizado
que se encarga de la decisión de a quien mandarle la información, ya sea
secuencialmente o por prioridades.
 Características
› Servidor centralizado.
› El nodo central es el responsable de la comunicación entre nodos.
› Comunicaciones de tipo bidireccionales.
 Ventajas
› Simple para interconectar.
› Si falla un nodo en este esquema de red no afecta la funcionalidad de la misma.
› Es una de las topologías más rápidas en situaciones de tráfico pesado (por el criterio de
enrutamiento que sigue el servidor).
› Requiere de software mucho más simple para los dispositivos individuales.
 Desventajas
› Si falla el nodo principal, falla toda la red.
› Requiere de mayor medio físico para la interconexión de dispositivos. (se utiliza mucho
cable).

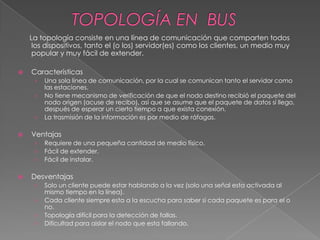

7. La topología consiste en una línea de comunicación que comparten todos
los dispositivos, tanto el (o los) servidor(es) como los clientes, un medio muy
popular y muy fácil de extender.
 Características
› Una sola línea de comunicación, por la cual se comunican tanto el servidor como
las estaciones.
› No tiene mecanismo de verificación de que el nodo destino recibió el paquete del
nodo origen (acuse de recibo), así que se asume que el paquete de datos sí llego,
después de esperar un cierto tiempo a que exista conexión.
› La trasmisión de la información es por medio de ráfagas.
 Ventajas
› Requiere de una pequeña cantidad de medio físico.
› Fácil de extender.
› Fácil de instalar.
 Desventajas
› Solo un cliente puede estar hablando a la vez (solo una señal esta activada al
mismo tiempo en la línea).
› Cada cliente siempre esta a la escucha para saber si cada paquete es para el o
no.
› Topología difícil para la detección de fallas.
› Dificultad para aislar el nodo que esta fallando.

8. La topología de anillo es muy similar a la topología de ducto en cuanto a que todos los nodos
comparten el mismo medio de transmisión, pero difiere en el hecho de que dicho medio esta
conectado en forma de anillo: la información que viaja en el recorre una sola dirección a lo
largo de la red. No requiere de enrutamiento, ya que cada paquete es pasado a su vecino y
así consecutivamente.
 Características
› Toda la información viaja en una sola dirección a lo largo del circulo formado por el anillo.
› Cada estación se conecta a otras.
› Cada nodo siempre pasa el mensaje, si este mensaje es para él, entonces lo copia y lo vuelve a enviar.
› El arreglo tiene un bit de verificación, a simple vista, este mecanismo podría parecer menos fuerte que el
mecanismo usado para la topología en caso de fallas.
› En la implementación es posible diseñar anillos que permitan saltar a un nodo que este fallando.
 Ventajas
› No requiere de enrutamiento.
› Requiere poca cantidad de cable.
› Fácil de extender su longitud, ya que el nodo esta diseñado como repetidor, por lo que permite
amplificar la señal y mandarla mas lejos.
 Desventajas
› Altamente susceptible a fallas.
› Una falla en un nodo deshabilita toda la red (esto hablando estrictamente en el concepto puro de lo que
es una topología de anillo).
› El software de cada nodo es mucho más complejo.

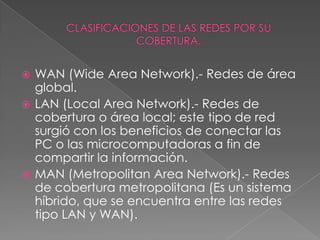

9.  WAN (Wide Area Network).- Redes de área
global.
 LAN (Local Area Network).- Redes de
cobertura o área local; este tipo de red
surgió con los beneficios de conectar las
PC o las microcomputadoras a fin de
compartir la información.
 MAN (Metropolitan Area Network).- Redes
de cobertura metropolitana (Es un sistema
híbrido, que se encuentra entre las redes
tipo LAN y WAN).

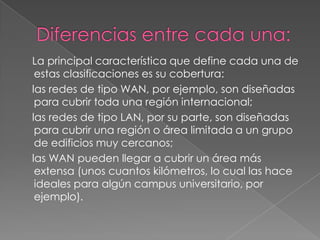

10. La principal característica que define cada una de
estas clasificaciones es su cobertura:
las redes de tipo WAN, por ejemplo, son diseñadas
para cubrir toda una región internacional;
las redes de tipo LAN, por su parte, son diseñadas
para cubrir una región o área limitada a un grupo
de edificios muy cercanos;
las WAN pueden llegar a cubrir un área más
extensa (unos cuantos kilómetros, lo cual las hace
ideales para algún campus universitario, por
ejemplo).

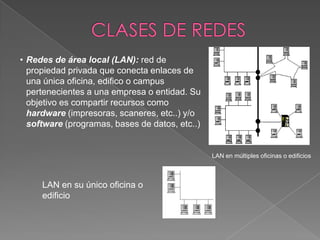

11. • Redes de área local (LAN): red de
propiedad privada que conecta enlaces de
una única oficina, edifico o campus
pertenecientes a una empresa o entidad. Su
objetivo es compartir recursos como
hardware (impresoras, scaneres, etc..) y/o
software (programas, bases de datos, etc..)
LAN en múltiples oficinas o edificios
LAN en su único oficina o
edificio

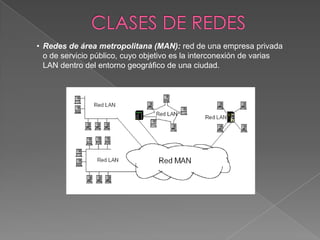

12. • Redes de área metropolitana (MAN): red de una empresa privada
o de servicio público, cuyo objetivo es la interconexión de varias
LAN dentro del entorno geográfico de una ciudad.

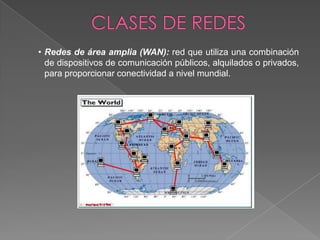

13. • Redes de área amplia (WAN): red que utiliza una combinación
de dispositivos de comunicación públicos, alquilados o privados,
para proporcionar conectividad a nivel mundial.

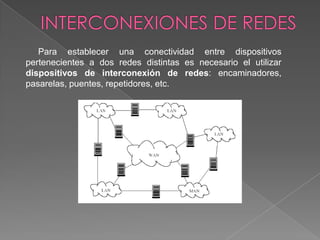

14. Para establecer una conectividad entre dispositivos
pertenecientes a dos redes distintas es necesario el utilizar
dispositivos de interconexión de redes: encaminadores,
pasarelas, puentes, repetidores, etc.

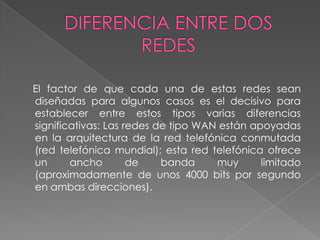

15. El factor de que cada una de estas redes sean
diseñadas para algunos casos es el decisivo para
establecer entre estos tipos varias diferencias
significativas: Las redes de tipo WAN están apoyadas
en la arquitectura de la red telefónica conmutada
(red telefónica mundial); esta red telefónica ofrece
un ancho de banda muy limitado
(aproximadamente de unos 4000 bits por segundo
en ambas direcciones).

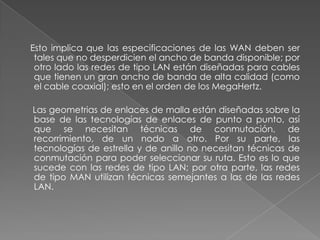

16. Esto implica que las especificaciones de las WAN deben ser
tales que no desperdicien el ancho de banda disponible; por
otro lado las redes de tipo LAN están diseñadas para cables
que tienen un gran ancho de banda de alta calidad (como
el cable coaxial); esto en el orden de los MegaHertz.
Las geometrias de enlaces de malla están diseñadas sobre la
base de las tecnologías de enlaces de punto a punto, así
que se necesitan técnicas de conmutación, de
recorrimiento, de un nodo a otro. Por su parte, las
tecnologías de estrella y de anillo no necesitan técnicas de
conmutación para poder seleccionar su ruta. Esto es lo que
sucede con las redes de tipo LAN; por otra parte, las redes
de tipo MAN utilizan técnicas semejantes a las de las redes
LAN.

17. Las redes de tipo LAN generalmente están
compartiendo un mismo medio, se hace necesario
el utilizar técnicas para controlar el hecho de
quien tiene derecho de usar el cable (lo mismo
sucede con la arquitectura de anillo y de estrella).
Esto no sucede dentro del esquema de las WAN,
ya que cada enlace esta nada mas para una sola
transmisión, así que no se necesita controlar el
hecho de quien deba de usar el enlace.

18.  http://www.eveliux.com/mx/topologias-
de-red.php tipos de topologias
 http://genesis.uag.mx/edmedia/materia
l/comuelectro/uni1_2_3.cfm Elementos
fundamentales de una red
 http://www.monografias.com/trabajos1
4/tipos-redes/tipos-redes.shtml#TIPO
Tipos de redes
