Este documento describe el funcionamiento de los módulos de comparación de bloques de datos, los cuales comparan dos bloques de datos de marcas. Explica que se pueden comparar marcas MB, MW y MD, y cómo configurar los inicios y longitudes de los bloques de datos a comparar, así como posibles errores como sobrepasar los márgenes o usar offsets no válidos.

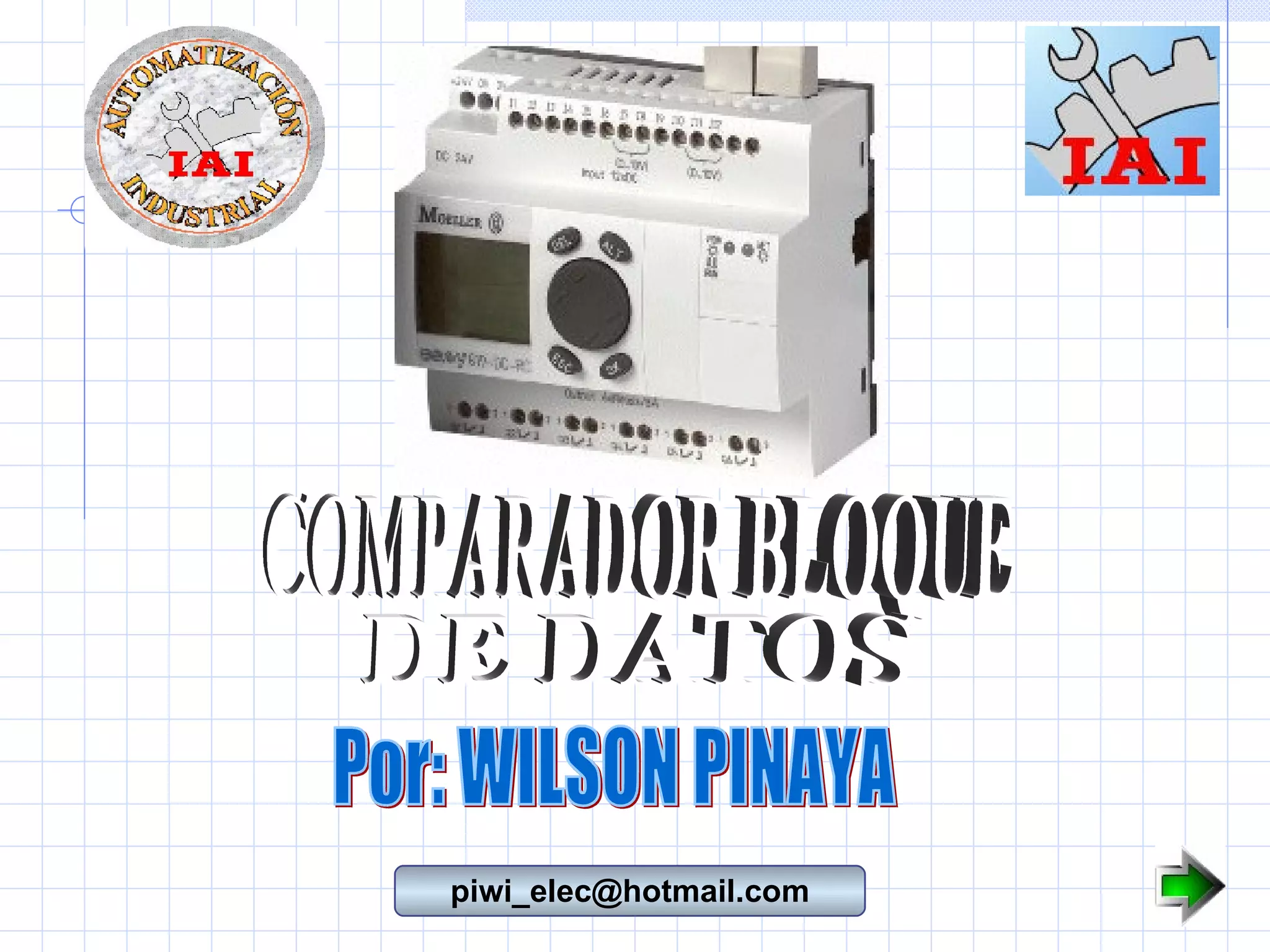

1. COMPARADOR BLOQUE DE DATOS Por: WILSON PINAYA [email_address]

2. TABLA DE LOS MARCADORES

4. PANTALLA DE PARÁMETOS BC27 : Módulo de función comparador bloque de datos número 27. >NO : Número de elementos por comparar en bytes por margen. Margen de valores de 1 a +383. >I2 : Inicio de margen de comparación 2. >I1 : Inicio margen de comparación 1. + : Aparece en la pantalla de parámetros.

5. ENTRADAS Las entradas de modulo >I1, >I2 y >N0 pueden poseer los siguientes operandos :

6. Indicar margen de referencias sin offset Indicar margen de referencias con offset Si se indican tanto en la >I1 como en la >I2 las marcas MB, MW o MD, el número de la marca es válido como inicio del margen de comparación 1 o 2 Si desea trabajar con un offset, sitúe uno de los siguientes tamaños en la entrada del módulo >I1 o >I2: • Constante, • Valor real ..QV de un módulo, • Entrada analógica IA.., • Salida analógica QA.. El valor en la entrada se toma como offset sobre la marca MB01.

7. BC01EQ : Salida del resultado de la comparación. Estado 0 = los márgenes de comparación son desiguales, Estado 1 = los márgenes de comparación son iguales. BOBINA CONTACTOS BC01EN : Bobina de disparo del módulo de comparación de bloqueos de datos. BC01E1 : El número de los elementos de comparación sobrepasa uno de los márgenes de comparación. BC01E3 : El offset indicado de los márgenes de comparación se encuentra fuera del margen permitido. BC01E2 : Ambos márgenes de comparación se solapan. EJEMPLO EJEMPLO EJEMPLO EJEMPLO

8. ENTRADAS VOLVER Las entradas de modulo >I1, >I2 y >N0 pueden poseer los siguientes operandos :

9. ENTRADAS VOLVER Las entradas de modulo >I1, >I2 y >N0 pueden poseer los siguientes operandos :

10. ENTRADAS VOLVER Las entradas de modulo >I1, >I2 y >N0 pueden poseer los siguientes operandos :

11. ENTRADAS VOLVER Las entradas de modulo >I1, >I2 y >N0 pueden poseer los siguientes operandos :

12. ENTRADAS VOLVER Las entradas de modulo >I1, >I2 y >N0 pueden poseer los siguientes operandos :

13. Ejemplo: Comparación de bloques de marca, indicación directa de los márgenes de referencias 23 34 100 45 200 23 91 23 34 100 45 200 23 91 MB10 MB11 MB12 MB13 MB14 MB15 MB16 MB40 MB41 MB42 MB43 MB44 MB45 MB46 Margen 1 de comp. Margen 2 de comp.

14. Ejemplo: Comparación de bloques de marca, indicación directa de los márgenes de referencias 23 34 100 45 200 23 91 23 34 100 45 200 23 91 MB10 MB11 MB12 MB13 MB14 MB15 MB16 MB40 MB41 MB42 MB43 MB44 MB45 MB46 Margen 1 de comp. Margen 2 de comp. SIGUIENTE

15. Ejemplo: Comparación de bloques de marca, indicación de un margen con offset. 100 129 87 76 45 129 87 76 MB15 MB16 MB17 MB18 MB65 MB66 MB67 MB68 Margen de comp. 1 Margen de comp. 2 Margen de comparación 2: constante 64:MB01 más offset: 1 + 64 = 65 = MB65.

16. Ejemplo: Comparación de bloques de marca, indicación de un margen con offset. 100 129 87 76 45 129 87 76 MB15 MB16 MB17 MB18 MB65 MB66 MB67 MB68 Margen de comp. 1 Margen de comp. 2 Margen de comparación 2: constante 64:MB01 más offset: 1 + 64 = 65 = MB65. SIGUIENTE

17. Ejemplo: Comparación de bloques de marca, indicación de un margen con otro formato. 43 56 78 53 43 56 MB62 MB63 MB64 MB65 MB81 Margen de comp. 1 Margen de comp. 2 Se comparan por byte. MD80 posee 4 bytes. Por eso también se comparan los dos primeros bytes de MD81. 90 13 MB60 MB61 78 53 90 13 MD80

18. Ejemplo: Comparación de bloques de marca, indicación de un margen con otro formato. 43 56 78 53 43 56 MB62 MB63 MB64 MB65 MB81 Margen de comp. 1 Margen de comp. 2 Se comparan por byte. MD80 posee 4 bytes. Por eso también se comparan los dos primeros bytes de MD81. 90 13 MB60 MB61 78 53 90 13 MD80 VOLVER

19. Ejemplo: Comparación de bloques de marca, error por sobrepasar el margen. MD60 Margen de comp. 1 Margen de comp. 2 Deben compararse dos bloques de marca. El bloque 1 empieza en MD60, el bloque 2 empieza en MD95. Cada bloque tiene 10 bytes de longitud. MD61 MD62 MD96 MD95

20. Ejemplo: Comparación de bloques de marca, error por sobrepasar el margen. MD60 Margen de comp. 1 Margen de comp. 2 Deben compararse dos bloques de marca. El bloque 1 empieza en MD60, el bloque 2 empieza en MD95. Cada bloque tiene 10 bytes de longitud. MD61 MD62 MD96 MD95 VOLVER

21. Ejemplo: Comparación de bloques de marca, error por superposición del margen. 100 129 87 45 129 11 100 MB6 MB7 MB8 MB8 MB9 MB10 MB11 Margen de comp. 1 Margen de comp. 2 Deben compararse dos bloques de marca. El bloque 1 empieza en MW6, el bloque 2 empieza en MW8. Cada bloque tiene 4 bytes de longitud 11 MB9

22. Ejemplo: Comparación de bloques de marca, error por superposición del margen. 100 129 87 45 129 11 100 MB6 MB7 MB8 MB8 MB9 MB10 MB11 Margen de comp. 1 Margen de comp. 2 Deben compararse dos bloques de marca. El bloque 1 empieza en MW6, el bloque 2 empieza en MW8. Cada bloque tiene 4 bytes de longitud 11 MB9 VOLVER

23. Ejemplo: Comparación de bloques de marca, error por offset no válido. Deben compararse dos bloques de marca. El bloque 1 empieza en MW40, el bloque 2 empieza en MW54. La longitud de bloque se indicó mediante el valor del contador C 01QV . El valor de C 01QV es 1024. Estos valores son demasiado grandes. El valor de >NO debe encontrarse entre 1 y +383.

24. Ejemplo: Comparación de bloques de marca, error por offset no válido. Deben compararse dos bloques de marca. El bloque 1 empieza en MW40, el bloque 2 empieza en MW54. La longitud de bloque se indicó mediante el valor del contador C 01QV . El valor de C 01QV es 1024. Estos valores son demasiado grandes. El valor de >NO debe encontrarse entre 1 y +383.

25. FIN... Gracias por su atención...
