Este documento describe los diferentes tipos y componentes de las bombas centrífugas. Explica que estas bombas utilizan la fuerza centrífuga para impulsar un fluido desde el centro hacia el exterior mediante un rodete giratorio. Luego clasifica las bombas centrífugas en radiales, axiales y mixtas dependiendo de la dirección del flujo, y también las clasifica según su posición, diseño de la coraza y forma de succión. Finalmente, describe el funcionamiento y características de las bombas horizontales, verticales, de voluta y turbin

1. Universidad Fermín Toro
Vicerrectorado académico
Facultad de Ingeniería
Clasificación y Funcionamiento de las Bombas Centrifugas
Autor: Vicente Sánchez C.I: 21.159.380

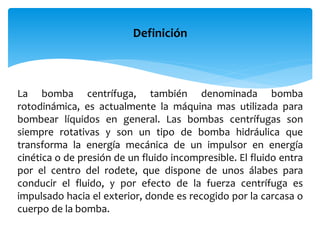

2. Definición
La bomba centrífuga, también denominada bomba
rotodinámica, es actualmente la máquina mas utilizada para
bombear líquidos en general. Las bombas centrífugas son
siempre rotativas y son un tipo de bomba hidráulica que
transforma la energía mecánica de un impulsor en energía
cinética o de presión de un fluido incompresible. El fluido entra
por el centro del rodete, que dispone de unos álabes para
conducir el fluido, y por efecto de la fuerza centrífuga es
impulsado hacia el exterior, donde es recogido por la carcasa o
cuerpo de la bomba.

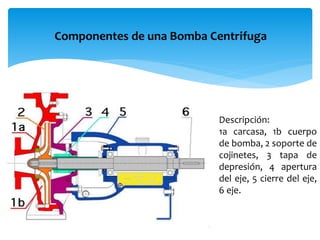

3. Componentes de una Bomba Centrifuga
Descripción:
1a carcasa, 1b cuerpo
de bomba, 2 soporte de
cojinetes, 3 tapa de
depresión, 4 apertura
del eje, 5 cierre del eje,
6 eje.

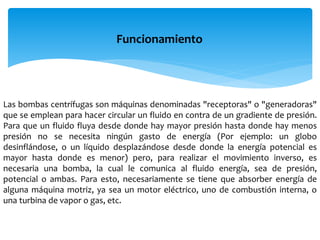

4. Funcionamiento
Las bombas centrífugas son máquinas denominadas "receptoras" o "generadoras"
que se emplean para hacer circular un fluido en contra de un gradiente de presión.
Para que un fluido fluya desde donde hay mayor presión hasta donde hay menos
presión no se necesita ningún gasto de energía (Por ejemplo: un globo
desinflándose, o un líquido desplazándose desde donde la energía potencial es
mayor hasta donde es menor) pero, para realizar el movimiento inverso, es
necesaria una bomba, la cual le comunica al fluido energía, sea de presión,
potencial o ambas. Para esto, necesariamente se tiene que absorber energía de
alguna máquina motriz, ya sea un motor eléctrico, uno de combustión interna, o
una turbina de vapor o gas, etc.

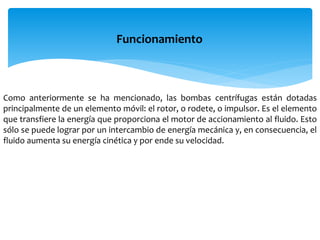

5. Como anteriormente se ha mencionado, las bombas centrífugas están dotadas
principalmente de un elemento móvil: el rotor, o rodete, o impulsor. Es el elemento
que transfiere la energía que proporciona el motor de accionamiento al fluido. Esto
sólo se puede lograr por un intercambio de energía mecánica y, en consecuencia, el
fluido aumenta su energía cinética y por ende su velocidad.
Funcionamiento

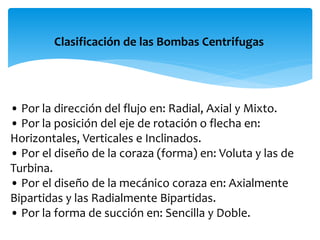

6. Clasificación de las Bombas Centrifugas
• Por la dirección del flujo en: Radial, Axial y Mixto.
• Por la posición del eje de rotación o flecha en:
Horizontales, Verticales e Inclinados.
• Por el diseño de la coraza (forma) en: Voluta y las de
Turbina.
• Por el diseño de la mecánico coraza en: Axialmente
Bipartidas y las Radialmente Bipartidas.
• Por la forma de succión en: Sencilla y Doble.

7. Bombas Radiales, Axiales y Mixtas
En las bombas centrífugas radiales la corriente líquida se verifica en planos
radiales, en las axiales en superficies cilíndricas alrededor del eje de rotación
y en las diagonales se verifica radial y axialmente, denominándose también
de flujo mixto.
El tipo de una bomba, según esta primera clasificación, que atiende al
diseño hidráulico del rodete impulsor, viene indicado por su velocidad
específica en el punto de máximo rendimiento de la curva característica.

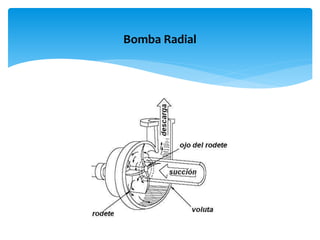

8. Bomba Radial

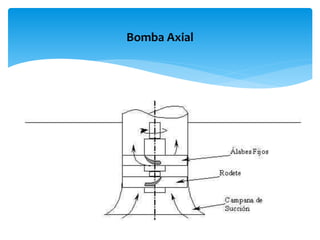

9. Bomba Axial

10. Bombas Horizontales
La disposición del eje de giro horizontal presupone que la bomba y el motor se
hallan a la misma altura; éste tipo de bombas se utiliza para funcionamiento en
seco, exterior al líquido bombeado que llega a la bomba por medio de una tubería
de aspiración.
Las bombas centrífugas, sin embargo, no deben rodar en seco, ya que necesitan
del líquido bombeado como lubricante entre aros rodantes e impulsor, y entre
empaquetadura y eje.
Como no son auto aspirantes requieren, antes de su puesta en marcha, el estar
cebadas.
Como ventajas específicas se puede decir que las bombas horizontales, (excepto
para grandes tamaños), son de construcción más barata que las verticales y,
especialmente, su mantenimiento y conservación es mucho más sencillo y
económico

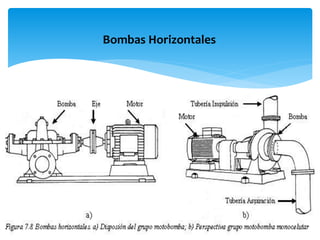

11. Bombas Horizontales

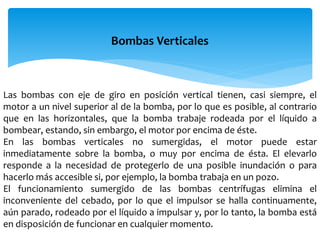

12. Bombas Verticales
Las bombas con eje de giro en posición vertical tienen, casi siempre, el
motor a un nivel superior al de la bomba, por lo que es posible, al contrario
que en las horizontales, que la bomba trabaje rodeada por el líquido a
bombear, estando, sin embargo, el motor por encima de éste.
En las bombas verticales no sumergidas, el motor puede estar
inmediatamente sobre la bomba, o muy por encima de ésta. El elevarlo
responde a la necesidad de protegerlo de una posible inundación o para
hacerlo más accesible si, por ejemplo, la bomba trabaja en un pozo.
El funcionamiento sumergido de las bombas centrífugas elimina el
inconveniente del cebado, por lo que el impulsor se halla continuamente,
aún parado, rodeado por el líquido a impulsar y, por lo tanto, la bomba está
en disposición de funcionar en cualquier momento.

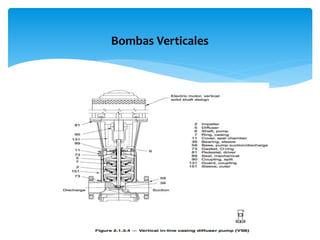

13. Bombas Verticales

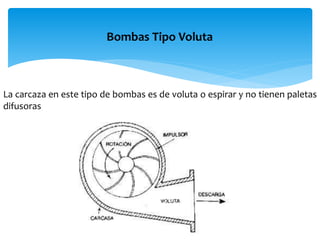

14. Bombas Tipo Voluta
La carcaza en este tipo de bombas es de voluta o espirar y no tienen paletas
difusoras

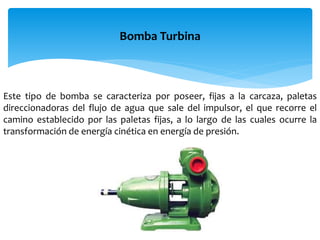

15. Bomba Turbina
Este tipo de bomba se caracteriza por poseer, fijas a la carcaza, paletas
direccionadoras del flujo de agua que sale del impulsor, el que recorre el
camino establecido por las paletas fijas, a lo largo de las cuales ocurre la
transformación de energía cinética en energía de presión.
