Las bombas de pistón utilizan pistones en un tambor que se mueven axialmente y requieren válvulas para dirigir el caudal entre aspiración e impulsión. Pueden ser de tipo axial o radial y ofrecen ventajas como alta presión y bajo ruido, siendo utilizadas en aplicaciones industriales y agrícolas. Su funcionamiento permite un flujo continuo y menos pulsante, dependiendo del número de pistones en el sistema.

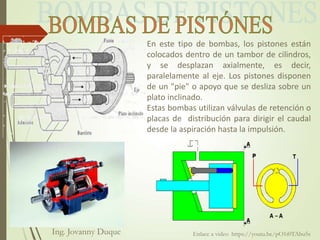

1. En este tipo de bombas, los pistones están
colocados dentro de un tambor de cilindros,
y se desplazan axialmente, es decir,
paralelamente al eje. Los pistones disponen
de un "pie" o apoyo que se desliza sobre un
plato inclinado.
Estas bombas utilizan válvulas de retención o
placas de distribución para dirigir el caudal
desde la aspiración hasta la impulsión.
Ing. Jovanny Duque Enlace a video https://youtu.be/pO1t0TAbu5s

2. Bombas de Pistón de Plato Basculante
Este tipo de bomba puede trabajar en ambas direcciones. El plato
inclinado es movido por el eje y el ángulo del plato determina la carrera
del pistón. Las válvulas son necesarias para dirigir el flujo en la dirección
correcta.
 Conjuntos pistón-cilindro.
 Mientras unos pistones → aspiran líquido,
otros → impulsan;
 Flujo menos pulsante, siendo más continuo
cuanto más pistones haya en la bomba.
 El líquido pasa al interior del cilindro en su
carrera de expansión y posteriormente es
expulsado en su carrera de compresión,
produciendo así el caudal.
https://www.youtube.com/watch?v=9TDcRAhnAQA

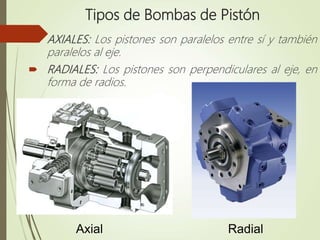

3. Tipos de Bombas de Pistón
 AXIALES: Los pistones son paralelos entre sí y también
paralelos al eje.
 RADIALES: Los pistones son perpendiculares al eje, en
forma de radios.
Axial Radial

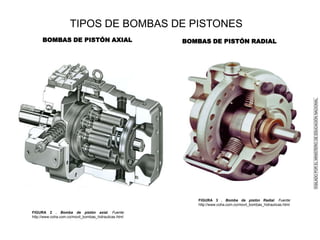

4. TIPOS DE BOMBAS DE PISTONES
BOMBAS DE PISTÓN AXIAL BOMBAS DE PISTÓN RADIAL
FIGURA 2 . Bomba de pistón axial. Fuente:
http://www.coha.com.co/movil_bombas_hidraulicas.html
FIGURA 3 . Bomba de pistón Radial. Fuente:
http://www.coha.com.co/movil_bombas_hidraulicas.html

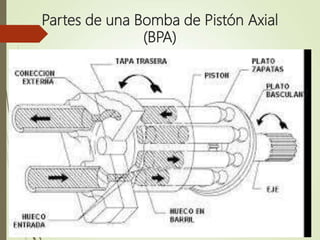

5. Partes de una Bomba de Pistón Axial
(BPA)

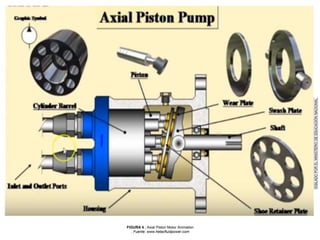

6. FIGURA 4 . Axial Piston Motor Animation
. Fuente: www.hetacfluidpower.com

7. FUNCIONAMIENTO DE BOMBAS DE PISTÓN AXIAL

8. BOMBAS DE PISTÓN RADIAL
https://www.youtube.com/watch?v=9U9OtuHjCdY

9. BOMBAS DE PISTÓN RADIAL

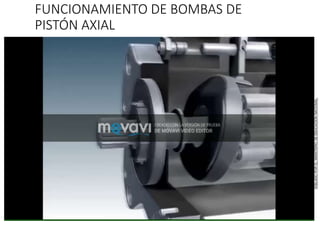

10. FUNCIONAMIENTO DE BOMBAS DE
PISTÓN AXIAL

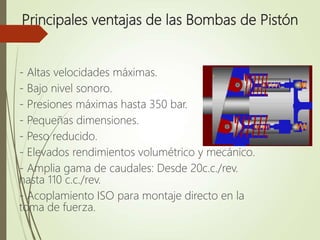

11. Principales ventajas de las Bombas de Pistón
- Altas velocidades máximas.
- Bajo nivel sonoro.
- Presiones máximas hasta 350 bar.
- Pequeñas dimensiones.
- Peso reducido.
- Elevados rendimientos volumétrico y mecánico.
- Amplia gama de caudales: Desde 20c.c./rev.
hasta 110 c.c./rev.
- Acoplamiento ISO para montaje directo en la
toma de fuerza.

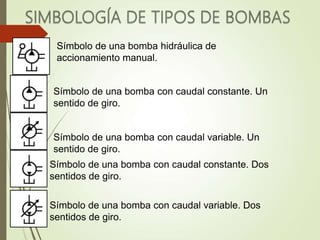

12. Símbolo de una bomba hidráulica de
accionamiento manual.
Símbolo de una bomba con caudal constante. Un
sentido de giro.
Símbolo de una bomba con caudal variable. Un
sentido de giro.
Símbolo de una bomba con caudal constante. Dos
sentidos de giro.
Símbolo de una bomba con caudal variable. Dos
sentidos de giro.

13. Características Técnicas

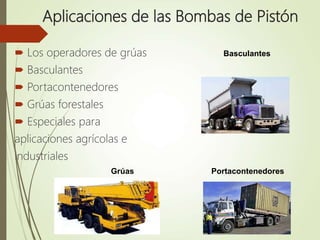

14. Aplicaciones de las Bombas de Pistón
 Los operadores de grúas
 Basculantes
 Portacontenedores
 Grúas forestales
 Especiales para
aplicaciones agrícolas e
industriales
Basculantes
PortacontenedoresGrúas

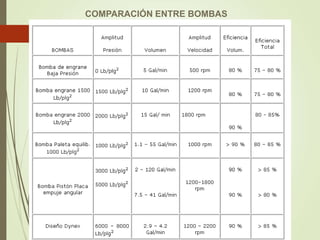

15. COMPARACIÓN ENTRE BOMBAS

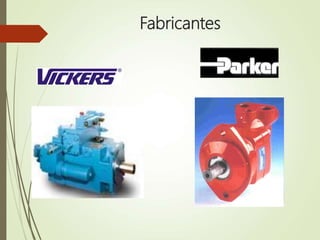

16. Fabricantes

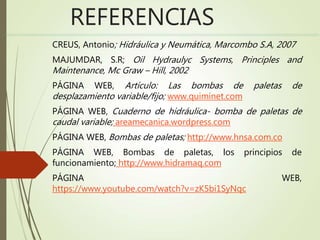

17. REFERENCIAS
CREUS, Antonio; Hidráulica y Neumática, Marcombo S.A, 2007
MAJUMDAR, S.R; Oil Hydraulyc Systems, Principles and
Maintenance, Mc Graw – Hill, 2002
PÁGINA WEB, Artículo: Las bombas de paletas de
desplazamiento variable/fijo; www.quiminet.com
PÁGINA WEB, Cuaderno de hidráulica- bomba de paletas de
caudal variable; areamecanica.wordpress.com
PÁGINA WEB, Bombas de paletas; http://www.hnsa.com.co
PÁGINA WEB, Bombas de paletas, los principios de
funcionamiento; http://www.hidramaq.com
PÁGINA WEB,
https://www.youtube.com/watch?v=zK5bi1SyNqc
