1. BRETTIS ISABEL GIL ALONSO
Distribución Industrial
CATALOGO DE HILOS PARA ELECTROEROSIÓN
LATÓN
TECFIL XP TECFIL THERMO BRASS
Características XP/H XP/M 900 500 400
Cuerpo CuZn 37 CuZn 37 CuZn 37 CuZn 37 CuZn 37
Tensión 900 N/mm2 500 N/mm2 900 N/mm2 500 N/mm2 450 N/mm2
Alargamiento 1,5 % 20 % 1,5 % 20 % 25 %
Conductividad 22% IACS 25% IACS 22% IACS 25% IACS 26% IACS
COBRE
Hilo recomendado para máquinas Charmilles y Ona
THERMO X THERMO SW 25 THERMO TEX
CUERPO Cu Cu Cu
RECUBRIMIENTO CuZn CuZn CuZn
TENSION 450 N/mm2 400 N/mm2 450 N/mm2
ALARGAMIENTO 1% 1% 1%
CONDUCTIVIDAD 80 % IACS 89 % IACS 70% IACS
HILOS ZINCADOS
THERMO A,SWA,SWS recomendado para máquinas Agie
THERMO SD recomendado para máquinas Agie,Ona,Fanuc,Sodick,Makino,Vollmer,Mitsubishi
THERMO SE recomendado para máquinas Agie
THERMO SA recomendado para maquinas Agie y Charmilles
THERMO A THERMO SWA THERMO SWS THERMO SD THERMO SE THERMO SA
(HSS) (HSS) ACAB. SUPERF.
CUERPO CuZn 37 CuZn 37 CuZn 37 Aleac CuZn Aleac. CuZn CuZn 37
RECUBRIMIENTO Zn Zn Zn Aleac. especial CuZn Especial
TENSION 900 N/mm2 900 N/mm2 450 N/mm2 750 N/mm2 750 N/mm2 900 N/mm2
ALARGAMIENTO 1.5% 1.5% 15% 2% 2% 1.5%
CONDUCTIVIDAD 22% IACS 22% IACS 25% IACS 28% IACS 28% IACS
RUGOSIDAD Ra 0.10µm
BRETTIS – ISABEL GIL ALONSO C/ Circunvalación 2 Esc. Dcha Bajo D
www.brettis.com 28850 Torrejón de Ardoz

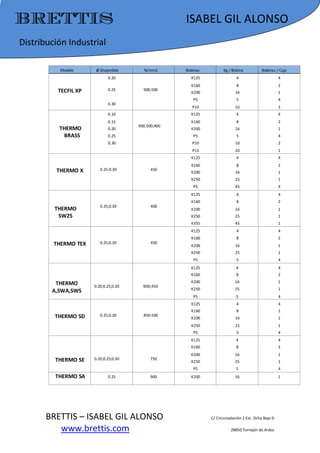

2. BRETTIS ISABEL GIL ALONSO
Distribución Industrial
Modelo Ø Disponible N/mm2 Bobinas Kg / Bobina Bobinas / Caja
0.20 K125 4 4
K160 8 2
TECFIL XP 0.25 900;500
K200 16 1
P5 5 4
0.30
P10 10 2
0.10 K125 4 4
0.15 K160 8 2
900;500;400
THERMO 0.20 K200 16 1
BRASS 0.25 P5 5 4
0.30 P10 10 2
P15 20 1
K125 4 4
K160 8 2
THERMO X 0.25-0.30 450
K200 16 1
K250 25 1
P5 45 4
K125 4 4
K160 8 2
0.25;0.30 400
THERMO K200 16 1
SW25 K250 25 1
K355 45 1
K125 4 4
K160 8 2
THERMO TEX 0.25;0.30 450
K200 16 1
K250 25 1
P5 5 4
K125 4 4
K160 8 2
THERMO K200 16 1
0.20;0.25;0.30 900;450
K250 25 1
A,SWA,SWS
P5 5 4
P10
K125 10
4 2
4
P15
K160 20
8 1
THERMO SD 0.25;0.30 850-500
K200 16 1
K250 25 1
P5 5 4
K125 4 4
K160 8 2
K200 16 1
THERMO SE 0.20;0.25;0.30 750
K250 25 1
P5 5 4
THERMO SA 0.25 900 P10
K200 10
16 2
1
P15 20 1
