- 1. SUMINDU ACEROS ESPECIALES E INOXIDABLES Conocimiento y Familiarización del Operador con la Maquina de Corte
- 2. SUMINDU ACEROS ESPECIALES E INOXIDABLES Procedimiento para operaciones de corte El paro de emergencia tiene que estar en ON La velocidad de corte debe ser cero Levantar el brazo a la posición inicial de corte La posición inicial será siempre horizontal 1.-El paro de emergencia estará en ON. 2.-La perilla de velocidad de corte en cero 3.-El botón de refrigerante en OFF
- 3. SUMINDU ACEROS ESPECIALES E INOXIDABLES Procedimiento para operaciones de corte Para acercar el brazo, gira la perilla de velocidad a 1 o 2 y cuando estés cerca de la pieza regresas a cero Coloca la pieza a cortar Teniendo mucho cuidado con las manos y la sierra
- 4. SUMINDU ACEROS ESPECIALES E INOXIDABLES Procedimiento para operaciones de corte 1.-encender el refrigerante 2.-colocar el paro de emergencia en OFF 3.-iniciar ciclo de corte
- 5. SUMINDU ACEROS ESPECIALES E INOXIDABLES Procedimiento para operaciones de corte Colocar el paro de emergencia Apagar el refrigerante Mantén una constante velocidad de corte, mantén un flujo continuo de refrigerante Colocar la velocidad de corte Es importante que mantengas una distancia en cero prudente a la maquina para que puedas regular la velocidad y al mismo tiempo no te pongas en riesgo
- 6. SUMINDU ACEROS ESPECIALES EINOXIDABLES Procedimiento para operaciones de corte Limpieza de la Maquina
- 7. SUMINDU ACEROS ESPECIALES EINOXIDABLES MÁQUINAS DE SIERRA CINTAS
- 8. SUMINDU ACEROS ESPECIALES E INOXIDABLES MÁQUINAS DE SIERRA CINTAS COMPONENTES: RUEDAS O VOLANTES 1. Rueda Motriz – Impulsada por 2 el motor. Rueda Conducida o Loca – 2. Carburo de Tungsteno Rueda libremente. 1 Nota: algunas sierras cintas tienen más de 2 ruedas
- 9. SUMINDU ACEROS ESPECIALES E INOXIDABLES MÁQUINAS DE SIERRA CINTAS COMPONENTES: BASE O CAMA 3. Base o Cama – Fundamento de la máquina. Nota: Debe estar correctamente nivelada. Carburo de Tungsteno 3
- 10. SUMINDU ACEROS ESPECIALES E INOXIDABLES MÁQUINAS DE SIERRA CINTAS COMPONENTES: BRAZOS 4. Brazo Fijo – Apoyo de las 5 guías. 5. Brazo Ajustable – Deberá Carburo de Tungsteno estar tan cerca de la pieza de trabajo como sea posible Nota: en algunas sierras cintas ambos brazos son ajustables. 4
- 11. SUMINDU ACEROS ESPECIALES E INOXIDABLES MÁQUINAS DE SIERRA CINTAS COMPONENTES: GUÍAS 6. Guías – Dan soporte a los costados y respaldo de la hoja. Carburo de Tungsteno Nota: Normalmente son rodamientos y/o bloques de carburo. 6
- 12. SUMINDU ACEROS ESPECIALES E INOXIDABLES MÁQUINAS DE SIERRA CINTAS COMPONENTES: CARDA QUITA-VIRUTA 7. Carda Quita-Viruta – Remueve 7 las virutas residuales. Carburo de Tungsteno
- 13. SUMINDU ACEROS ESPECIALES E INOXIDABLES MÁQUINAS DE SIERRA CINTAS COMPONENTES: CONTROL DE ALIMENTACIÓN 8. Control de Alimentación – Hay dos (2) tipos de controles diferentes para regular el 8 movimiento del cabezal a través Carburo de Tungsteno de la pieza de trabajo: Presión de Avance y Velocidad de Avance. Nota: Las máquinas pueden tener uno o ambos controles.
- 14. SUMINDU ACEROS ESPECIALES E INOXIDABLES MÁQUINAS DE SIERRA CINTAS VOLANTES FIJO Y PLC, DE LOCO PARÁMETROS DE CORTE BRAZOS Y GUIAS MOTOR SISTEMA HIDRAULICO Carburo de Tungsteno SIERRA CARDA MORDAZAS VALVULAS DE PRESION Y AVANCE MESA DE TRABAJO DEPOSITO DE SOLUBLE
- 15. SUMINDU ACEROS ESPECIALES EINOXIDABLES SUM-03 SUM-05 Volantes. Guías de la Cinta. Alineamiento de la Banda. Sistema Hidráulico. Tensión de la Cinta. Montaje. Sistema Motriz. Mordazas. Velocidad de la Banda. Sistema de Avance. Sistema Limpia-Viruta. Fluido de Corte. Condiciones del Fluido de Corte.
- 16. SUMINDU ACEROS ESPECIALES EINOXIDABLES Volantes y Montaje SUM-03
- 17. SUMINDU ACEROS ESPECIALES EINOXIDABLES Guías de la Cinta. SUM-03 SUM-05
- 18. SUMINDU ACEROS ESPECIALES EINOXIDABLES Alineamiento de la Banda. SUM-03 SUM-05
- 19. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema Hidráulico y Tensión de la Cinta. SUM-03 SUM-05
- 20. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema Motriz. SUM-03 SUM-05
- 21. SUMINDU ACEROS ESPECIALES EINOXIDABLES Mordazas. SUM-03 SUM-05
- 22. SUMINDU ACEROS ESPECIALES EINOXIDABLES Velocidad de la Banda. SUM-03 SUM-05
- 23. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema de Avance. SUM-03 SUM-05
- 24. SUMINDU ACEROS ESPECIALESE INOXIDABLES Sistema Limpia-Viruta. SUM-05 SUM-03
- 25. SUMINDU ACEROS ESPECIALES EINOXIDABLES SUM-03 SUM-05
- 26. SUMINDU ACEROS ESPECIALES EINOXIDABLES SUM-02 Volantes. Guías de la Cinta. Alineamiento de la Banda. Sistema Hidráulico. Tensión de la Cinta. Montaje. Sistema Motriz. Mordazas. Velocidad de la Banda. Sistema de Avance. Sistema Limpia-Viruta. Fluido de Corte. Condiciones del Fluido de Corte.
- 27. SUMINDU ACEROS ESPECIALES EINOXIDABLES SUM-02 Volantes. Montaje.
- 28. SUMINDU ACEROS ESPECIALES EINOXIDABLES SUM-02 Guías de la Cinta.
- 29. SUMINDU ACEROS ESPECIALES E INOXIDABLES Sistema Hidráulico. SUM-02 Tensión de la Cinta.
- 30. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema Motriz. SUM-02
- 31. SUMINDU ACEROS ESPECIALES EINOXIDABLES Mordazas. SUM-02
- 32. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema de Avance. SUM-02
- 33. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema Limpia-Viruta. SUM-02
- 34. SUMINDU ACEROS ESPECIALESE INOXIDABLES Fluido de Corte. Condiciones del Fluido de Corte. SUM-02
- 35. SUMINDU ACEROS ESPECIALES EINOXIDABLES SUM-02
- 36. SUMINDU ACEROS ESPECIALES EINOXIDABLES SUM-21 SUM-22 SUM-07 Volantes. Guías de la Cinta. Alineamiento de la Banda. Sistema Hidráulico. Tensión de la Cinta. Montaje. Sistema Motriz. Mordazas. Velocidad de la Banda. Sistema de Avance. Sistema Limpia-Viruta. Fluido de Corte. Condiciones del Fluido de Corte.
- 37. SUMINDU ACEROS ESPECIALES EINOXIDABLES Volantes y Montaje. SUM-21 SUM-07
- 38. SUMINDU ACEROS ESPECIALES EINOXIDABLES Guías de la Cinta. SUM-22 SUM-21 SUM-07
- 39. SUMINDU ACEROS ESPECIALES EINOXIDABLES Alineamiento de la Banda.
- 40. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema Hidráulico.

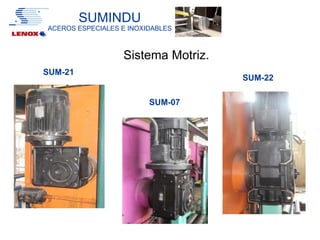

- 41. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema Motriz. SUM-21 SUM-22 SUM-07

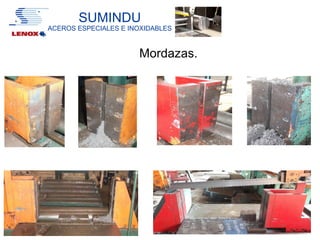

- 42. SUMINDU ACEROS ESPECIALES EINOXIDABLES Mordazas.
- 43. SUMINDU ACEROS ESPECIALES EINOXIDABLES Velocidad de la Banda.
- 44. SUMINDU ACEROS ESPECIALES EINOXIDABLES Sistema Limpia-Viruta.
- 45. SUMINDU ACEROS ESPECIALES E INOXIDABLES Fluido de Corte. Condiciones del Fluido de Corte.
- 46. SUMINDU ACEROS ESPECIALES EINOXIDABLES
- 47. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS Cuando la máquina está en óptimas condiciones, la sierra cortará: Más Limpio. Más Recto.
- 48. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 1. Volantes Puntos a Revisar Resultados Desgaste de la • Ruptura de Cintas Superficie Desgaste de la ceja • Ruptura de Cintas Rodamientos de los • Ruptura de Cintas Volantes • Desgaste de Volantes
- 49. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 2. Guías de la Cinta Puntos a Revisar Resultados Condición General • Ruptura de Cintas • Ruptura de Cintas Desgaste de la • Costados Rayados Superficie • Cortes Torcidos • Ruptura de Cintas Rodamientos guías • Costados Rayados • Cortes Torcidos
- 50. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 3. Alineamiento de la Banda Puntos a Revisar Resultados Perpendicular a la • Cortes Torcidos verticalmente Cama Perpendicular a la Mordaza • Cortes Torcidos Horizontalmente
- 51. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 4. Sistema Hidráulico Puntos a Revisar Resultados • Alto desgaste de la cinta o Nivel de Fluido desgarre de dientes causado por inconsistencia del avance de corte. • Muy alto – exceso de avance Presión del sistema • Muy bajo – corte lento • Alto desgaste de la cinta o desgarre de dientes causado por Filtros inconsistencia del avance de corte. • Corte lento debido a la falta de penetración.
- 52. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 5. Tensión de la Cinta Puntos a Revisar Resultados • Quebraduras de la banda en el cuerpo o la Demasiada Tensión soldadura • Desgaste excesivo en volantes y rodamientos Baja Tensión • Cortes torcidos
- 53. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 6. Montaje Puntos a Revisar Resultados • Quebrantaduras de la banda en Ceja el respaldo o en la soldadura • Desgaste excesivo en la ceja
- 54. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 7. Sistema Motriz Puntos a Revisar Resultados Bandas y Poleas • Velocidad de sierra inapropiada Aceite de transmisión • Descompostura de la Transmisión Ruido en la transmisión • Descompostura de la Transmisión Filtros • Descompostura de la Transmisión

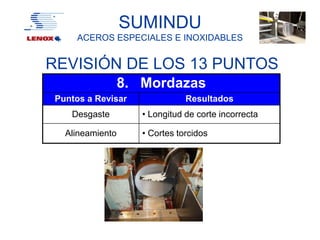

- 55. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 8. Mordazas Puntos a Revisar Resultados Desgaste • Longitud de corte incorrecta Alineamiento • Cortes torcidos
- 56. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 9. Velocidad de la Sierra Puntos a Revisar Resultados Velocidad de la Sierra • Vida de la Sierra
- 57. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 10. Sistema de Avance Puntos a Revisar Resultados • Muy alto – demasiado avance Presión de avance • Muy bajo – cortando lento • Muy rápido – demasiado avance Avance de corte • Muy lento – cortando lento
- 58. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 11. Sistema Limpia Viruta Puntos a Revisar Resultados • Demasiada viruta en el corte causa desgaste y Carda y su mecanismo desgarre prematuro de dientes
- 59. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 12. Fluido de corte Puntos a Revisar Resultados • Fluidos pueden ser específicos para ciertas Tipo de fluido aplicaciones
- 60. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS 13. Condiciones del fluido de corte Puntos a Revisar Resultados Condiciones del fluido y • Vida de la Sierra proporciones
- 61. SUMINDU ACEROS ESPECIALES E INOXIDABLES REVISIÓN DE LOS 13 PUNTOS Recordando los 13 puntos a revisar en una máquina de sierra cinta son: 1. Volantes. 8. Mordazas. 2. Guías de la Cinta. 9. Velocidad de la Banda. 3. Alineamiento de la Banda. 10. Sistema de Avance. 4. Sistema Hidráulico. 11. Sistema Limpia-Viruta. 5. Tensión de la Cinta. 12. Fluido de Corte. 6. Montaje. 13. Condiciones del Fluido de Corte. 7. Sistema Motriz.
