Este proyecto describe la elaboración de un mapa digital de la cuenca del Río Mucujún en Mérida, Venezuela utilizando ArcGIS 10.0. Incluye georreferenciación de un plano escaneado, digitalización manual de capas de hidrología y vegetación, y composición del mapa final con título, leyenda, escala y otros atributos.

1. Proyecto Final
Elaboración del mapa digital de la
cuenca de Río Mucujun.
Municipio Libertador, Estado Mérida
Ing. Fredy Rondón

2. Objetivo
Con los conocimientos Obtenidos
en Diplomado Básico de Tecnología de
Información Geográfica y como aplica-
ción del uso de Software ArcGIS 10.0,
se propone la elaboración de un mapa
digital.

3. Introducción
La cuenca del río Mucujún, cuya naciente se
encuentra cerca del Páramo de Agua Blanca
a unos 4 mil 300 msnm (metros sobre el
nivel del mar), y desemboca en el río
Chama a unos mil 800 msnm, en pleno
casco de la ciudad de Mérida; cauce
considerado como la principal fuente de
abastecimiento hídrico en un 80% de la
población de la capital del estado Mérida.
Es zona protectora según Decreto Número
773, de fecha 14 de agosto de 1985,
publicado en Gaceta Oficial Número 33.285.

4. Metodología
Con el uso del Software ArcGIS 10.0 de
ESRI (Enviromental Systems Research Institute) y
partiendo de un plano escaneado, se
ejecutaran las siguientes fases:
1. Georreferenciación
2. Digitalización manual
3. Composición

5. Recursos:
- PLANO DE LA CUENCA RIO MUCUJUN
- ESCANER DE PLANOS
- SOFTWARE ARCGIS 10.0
- EQUIPO DE COMPUTACION

6. Plano escaneado Imagen JPEG

7. En ArcCatalog, con el comando Folder Connections se busca en el directorio C:
la carpeta que contiene la Imagen JPEG

8. En la barra de herramientas con el comando Add Data, se adiciona o se incorpora
al ARCGIS

9. En Layers se aprecia ya incorporada como capa la imagen del plano de la cuenca
del río mucujun, así como en la zona de trabajo de ARCGIS

10. GEORREFERENCIACION
En la barra georeferencing con el comando adicionar puntos de control se
comienza a introducir los puntos tomando la coordenada X y Y de la imagen.

11. GEORREFERENCIACION
Ya introducidos 4 puntos como mínimo, se observan en la imagen
su ubicación en el plano.

12. PROYECCION
Asignación del sistema de proyección:

13. PROYECCION




14. PROYECCION
 


15. DIGITALIZACION
A.- Crear un Layer nuevo: En ArcCatalog buscar la carpeta que contiene la
imagen georeferenciada y proyectada. Desplegar Menu File/New/ Shapefile …

16. DIGITALIZACION
B.- Inicio de la digitalización: Desplegar la barra de Herramientas Edictor/Start
Editing/Construction tools/polygon e iniciar la digitalización manual.

17. DIGITALIZACION
Se observa en color azul fucsia el recorrido por todo el limite o perímetro de una
zona de vegetación y como queda una vez calcadas todas las zonas.

18. DIGITALIZACION
Al igual que en paso anterior se crea un nuevo Layer: HIDROLOGIA y con Edictor/Start
Editing/Construction tools/line se inicia la digitalización manual recorriendo los rios.

19. DIGITALIZACION
Aqui se juntan o se activan las dos capas para ir conformando un solo dibujo.

20. 1. Formato de papel
COMPOSICION 2. Diseño y Presentación del Mapa
3. Creación de plantilla
1. Formato de papel: File/page and print setud/tabloide

21. COMPOSICION
2. Diseño y Presentación del Mapa
Atributos a colocarle al mapa:
Titulo, Norte, Escala Gráfica,
Leyenda, Datum, Elaborado por
En la barra principal desplegar el
menú Insert / -Title
- Notth Arrow
- Scale Bar. . .
- Legend . . .
- Text

22. COMPOSICION
3. Creación de plantilla
En layers desplegar el menú / -Properties . . . / Grids / New Grid . . .

23. COMPOSICION
3. Creación de plantilla
Introducimos la separación entre los ejes coordenados: 5000 mts.

24. COMPOSICION
3. Creación de plantilla
Hay que arreglar algunos detalles de la plantilla como son: La coordenada origen y
que sea numero enteros. Eliminar la fracción decimal.

25. COMPOSICION
Coordenadas de Origen: 3. Creación de plantilla
Layers/properties…/propertie
s…/Intervals Eliminación de la decimales:
Layers/properties…/properties…/labels/Additional
properties…/Number Format…
Continua . . .

26. COMPOSICION
3. Creación de plantilla
En Rounding en vez de 6 colocar cero decimal.

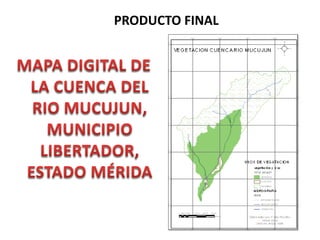

27. PRODUCTO FINAL

28. ALGUNAS CONSIDERACIONES DE CHEQUEO
a- Verificación el sistema de proyección: La Canoa UTM Zona 19N 
b- El punto en rojo presenta coordenadas:Norte (Y)= 950534.595 y Oeste (X)= 265653.059
Lo que es correcto porque están por encima de los ejes coordenados.


29. IMPRESIÓN
1.- File/Print, modificar
propiedades de
impresora con setup… ,
chequera tamaño de
papel.
2.- Print Preview, para
visualizar el mapa en la
hoja seleccionada
3.- Print OK
