Resumen
En el presente documento se muestra como georeferenciar una imagen tomada de googleEarth
en arcmap, además de clasificar el uso del suelo para distintos objetivos como genear un mapa
temático

2. 1
Contenido
1. Como Georefenciar un mapa en ArcGis .................................................................................. 2
1.1 Herramientas....................................................................................................................... 2
1.2 Proceso................................................................................................................................ 2
2. Clasificación del uso del Suelo................................................................................................. 8
2.1 Clasificación supervisada..................................................................................................... 8
2.2 Clasificación no supervisada ............................................................................................. 11
3. Concluciones: ........................................................................................................................ 12

3. 2
1. Como Georefenciar un mapa en ArcGis
1.1 Herramientas
ArcGis 10.2
Google Earth
GlobalMap
1.2 Proceso
Preparamos en ArcMap puntos que esten ya georeferenciados y los guardamos como un archivo
Shape.
Establecemos como minimo 4 puntos para que nos sirva para la georeferenciacion, como se muestra
en la figura2.

4. 3
Ahora iniciamos el programa Global Mapper, si no lo tenemos lo podemos descargar en el siguiente
enlace http://www.bluemarblegeo.com/products/global-mapper-download.php1
donde abrimos el
ShapeField con los puntos, quedandonos de la siguiente manera:
Ahora exportamos como archivo vectorial
1
El producto no es de codigo libre, por lo que se nos descarga el Software con 30 dias de prueba, despues se
debe registrar mediante un codigo a la hora de la compra

5. 4
En el formato KML/KMZ2
de la siguiente manera:
También con la ayuda de ArcMap podemos convertir el archivo en KML con la herramienta LAYER
TO KML:
Como siguiente paso ahora iniciamos el googleEarth, y abrimos nuestro archivo Shapefield
ubicandonos nuestros puntos.
2
KML (del acrónimo en inglés Keyhole Markup Language) es un lenguaje de marcado basado en XML para
representar datos geográficos en tres dimensiones. Fue desarrollado para ser manejado con Keyhole LT,
precursor de Google Earth (Googleadquirió Keyhole LT en octubre de 2004 tras lanzar su versión LT 2).
Su gramática contiene muchas similitudes con la de GML.

6. 5
Ahora nos ubicamos en Guardar Imagen y almacenamos nuestra imagen, ahora abrimos nuestra
imagen y nuestro archivo shape de puntos que anteriormente generamos:
Ahora con la herramienta de Georeferencing con el cual nos vamos a ayudar de la siguiente manera:
Vamos a la herraienta add control points
Nos acercamos a los puntos que se dibujaron en la imagen, y junto con la herramienta nos
posicionamos, comanzamos con el punto de arriba:

7. 6
Ahora hacemos un zoom to layer a la capa de puntos y referenciamos el punto al punto
correspondiente:
Y hacemos click, ahora el programa referenciara atravez de ese punto, ahora lo mismo hacemos con
el punto de abajo quedandonos de esta manera:

8. 7

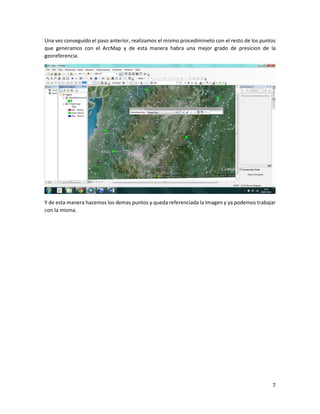

Una vez conseguido el paso anterior, realizamos el mismo procedimineto con el resto de los puntos
que generamos con el ArcMap y de esta manera habra una mejor grado de presicion de la
georeferencia.
Y de esta manera hacemos los demas puntos y queda referenciada la Imagen y ya podemos trabajar
con la misma.

9. 8
2. Clasificación del uso del Suelo
Conseguimos una imagen que muestre divesos tipos de suelos para clasificar, Arcgis nos presenta
dos maneras de clasificar, de Forma Asistida y de forma no Asistida, con la siguiente imagen vamos
a trabajar, obtenida de un GeoEye1, de la playa de Australia:
2.1 Clasificación supervisada
Ahora abrimos nuestra imagen a arcMap

10. 9
Creamos un archivo Shape de puntos para poder clasificar, comenzamos por el agua y le asignamos
el codigo 1 de la siguiente manera:
Ahora vamos con lo que son la parte vegetal, como bosques o areas verdes, y le asignamos el código
2, de la siguente manera:
Una vez que hemos clasificado todos los tipos de Suelo procedemos a llamar a la herramienta Create
Signatures

11. 10
Con esto creamos las firmas espectrales:
Ahora nos dirijimos a Maximum Likelihood Classification y vamos a crear el archivo con los datos del
suelo:

12. 11
Se nos genera un archivo como el siguiente:
2.2 Clasificación no supervisada
Para generar una clasificacion no supervisada nos ayudamos con la herramienta ISO
CLUSTER UNSUPERVIED CLASIFICATION

13. 12
Y automaticamente el ArcMap genera una clasificación del suelo con el número de
clasificación que nosotros establezcamos en el recuadro al momento de generar.
3. Concluciones:
La georeferenciación es una herramienta que facilita mucho el trabajo para el desarrollo de
sistemas de informacion geograficas, ya que podemos trabajar con cualquier imagen sea
esta tipo raster, imagen satelital, o .tiff, para cada uno de nuestros proyectos, con el grado
de exactitud que nosotros establezcamos.
ArcMap, nos facilita de manera considerable la georeferenciación, lamentablemente en
Internet no se pudo conseguir una imagen propia para georeferenciar, pero gracias a la
tecnologis de Google junto con su googleEarths, se pudo mostara la imagen de ejemplo y
como referenciar la misma.
Un tema importante para la creacion de mapas tematicos, es la clasificacion del uso del
suelo, en donde la clasificaion por supervicion resulta ser mas optima, aunque resulte un
poco demorada, pero los resultados y la informacion que se nos presenta son de gran valor
para la toma de desciciones esto en municipios y estados.
