1. PROYECTO FINAL.- DIPLOMADO
BÁSICO EN TECNOLOGÍAS DE
INFORMACIÓN GEOGRÁFICA
Ing. Esther Patricia Urrego
C.I. 17.914.761
Maracaibo, Abril de 2012

2. Para efectos de la elaboración del proyecto final, y como requisito del mismo, se procederá a
recortar una imagen satelital (Landsat), la cual tendrá un área de 20.000 x 20.000m. La misma
contiene la información referida al área central de la ciudad de Maracaibo.
Para recortar la imagen
Landsat, se utilizará el
software ENVI.
Primeramente, se carga la
imagen .TIF como se
muestra en pantalla.

3. A continuación se
procederá a recortar la
imagen a través de la
creación de un ROI.
Haciendo click derecho
en la ventana SCROLL,
se selecciona la opción
ROI TOOL.
En ROI_TYPE se selecciona
la opción POINT y se
dibujan los puntos en la
ventana SCROLL.

4. En la barra de
herramientas, hacer
click en FILE / OUTPUT
ROIS TO ASCII.
Escoger la imagen a la que se
la hará el ROI, y colocar el
directorio y el nombre de
salida del archivo.
Abrir el archivo .txt
creado anteriormente
y editar las
coordenadas.

5. Para cargar el ROI creado, en
la barra de herramientas,
hacer click en ROI_TYPE /
INPUT POINTS FROM ASCII.
Cambiar la opción A
POLYGON como lo indica la
figura, y escoger el sistema
de proyección de la imagen.
De esta forma se crea el ROI de 20.000 x 20.000m, el
cual se aprecia mejor en la ventana SCROLL debido
al área de extensión del mismo.

6. Para guardar el ROI
creado, en la barra de
herramientas, hacer
click en FILE / SUBSET
DATA VIA ROIS.
Seleccionar la región, el
directorio y el nombre
de salida del archivo.
El archivo se adjunta a la ventana de carga de
imágenes. Se puede comprobar que está
debidamente georreferenciado consultando su MAP
INFO.

7. Comparación imagen completa (SCROLL izquierdo)
e imagen recortada (SCROLL derecho).

8. Siguiendo con el proyecto, se abre el ArcMap. Se selecciona el botón ADD DATA, y se buscan
los siguientes archivos: La imagen recortada anteriormente (Imagen Satelital .tif); Plano de
Maracaibo 1956 (Imagen ráster) y Plano de vías o Ejes de vías (Plano vectorizado).
Al cargar los archivos, se aprecia que el plano ráster no está georreferenciado. Así mismo, el
plano vectorizado tiene un tamaño distinto a la imagen satelital. A continuación, se procederá
primeramente a recortar el plano de vías, y luego se georreferenciará el plano de Maracaibo y
se recortará también de ser necesario.

9. Para recortar el archivo vectorial
ViasPou y adecuarlo al tamaño de la
imagen satelital se utilizará la
herramienta CLIP. Para esto, se crea
un shape de polígono en
ARCCATALOG, tal como se muestra la
figura, y luego se carga en el proyecto
de ARCMAP.
En ARCMAP, se inicia una sesión de edición
(Barra de herramientas EDITOR) para el shape
creado anteriormente. Con la herramienta
CREATE FEATURE y CONSTRUCTION TOOLS,
se crea un rectángulo del tamaño de la imagen
satelital. Se salvan los cambios y se cierra la
edición.

10. Con la herramienta
ARCTOOLBOX, se sigue la
siguiente ruta: ANALYSIS
TOOLS/ EXTRACT/ CLIP.
En el campo INPUT FEATURES, se agrega la capa que se
quiere cortar, en este caso VIASPOU; En el campo CLIP
FEATURES, se agrega el shape recién creado; En el campo
OUTPUT FEATURE CLASS se busca el directorio y se le
coloca el nombre al nuevo shape que se creará. De
manera opcional se le coloca la tolerancia, en este caso es
de 0,000001m.
El nuevo shape se carga,
apareciendo el plano vectorial
recortado del tamaño de la
imagen satelital. De esta manera
se corta un shape de acuerdo al
tamaño de otro shape.

11. A continuación se activa la barra de herramientas GEOREFERENCING, (click
derecho en la barra superior del ARCMAP). En el campo LAYER, se busca la
imagen a georreferenciar. Luego se elije el ícono de ADD CONTROL POINTS,
como se muestra en la figura
Siguiendo con el proyecto, procederemos a georreferenciar la imagen
ráster, la cual se agrega en el proyecto de ARCMAP. Para georreferenciarla,
se crea un BOOKMARK (Barra de herramientas principal del ARCMAP),
con la finalidad de facilitar la ubicación de los puntos comunes. Se elige un
zoom adecuado en VIASPOU y se guarda.

12. Como primer punto, se busca un lugar específico en el plano ráster, fácil de ubicar, el cual
tenga su correspondiente en el plano vectorial. De preferencia, se eligen intersecciones de
vías o vértices de parcelas bien definidas. Se toma el primer punto en el ráster, y luego,
con la ayuda del BOOKMARK creado, se busca el mismo en el vectorial.
Inmediatamente, la imagen ráster se amarra a la vectorial por el punto elegido, y se solapan. Se
siguen tomando puntos, primero en el ráster y luego en el vector, hasta adecuar la misma al
vector. A partir del cuarto punto, se puede verificar el error RMS en el ícono LINK TABLE de la
barra de herramienta GEOREFERENCING.

13. Es recomendable intentar
buscar puntos en los
extremos de la imagen
para poder tener una
mejor distribución de los
mismos, de manera que la
imagen se adapte mejor al
vector.

14. Para ejecutar la
georreferenciación, en la
barra de herramientas se
hace click en
GEOREFERENCING/
UPDATE
GEOREFERENCING.
En la LINK TABLE se puede
apreciar los errores a partir
del 4to punto. Si son muy altos,
se pueden eliminar los puntos
no deseados.

15. Plano ráster georreferenciado.

16. Para cargar el SRTM de
90m, primero se prepara
el archivo en ENVI. Abrir
el archivo SRTM
correspondiente a la
zona en estudio como lo
indica la imagen y
buscarlo en su directorio.
En la barra de herramientas
de ENVI, se guarda el SRTM
con formato .tif, como se
indica la imagen. Se elige el
directorio de salida y el
nombre del nuevo archivo.
Esto se hace con la finalidad
de poder procesar el archivo
en ARCMAP.
Al agregarlo, el programa propone unas
correcciones debido a puntos perdidos,
aceptar la corrección y guardar el nuevo
archivo en el directorio y con el nombre
deseado.

17. A continuación, se abre el ARCCATALOG, y
se busca el archivo recién creado. Se
exportará el archivo a otro formato como lo
indica la figura.
En el campo INPUT RASTER, se agrega el
archivo .tif creado; En el campo OUTPUT
RASTER DATASET, se coloca el nombre
de salida, sin colocarle extensión alguna,
para transformarlo a grid.
Con la herramienta ARCTOOLBOX,
seguir la siguiente ruta: DATA
MANAGMENT TOOLS/
PROJECTIONS AND
TRANSFORMATIONS/ RASTER/
PROJECT RASTER. En el campo
INPUT RASTER, se agrega el archivo
creado anteriormente; En OUTPUT
RASTER DATASET, se coloca el
nombre de salida; En OUTPUT
COORDINATE SYSTEM se elige
REGVEN_UTM_ZONE_19N.

18. Se sigue la ruta indicada en la
imagen izquierda. En el campo
INPUT RASTER, se agrega el
ráster que se quiere cortar, en
este caso srtm_regven19; En el
campo OUTPUT EXTENT, se
agrega la imagen satelital; En el
campo OUTPUT RASTER
DATASET se busca el directorio y
se le coloca el nombre al nuevo
ráster que se creará. La imagen
se agrega al proyecto.
Se agrega el SRTM reproyectado al
proyecto en ARCMAP. Se observa la
extensión del mismo, de manera que
se procederá a recortarlo utilizando la
herramienta CLIP en ARCTOOLBOX,
pero esta vez aplicado a ráster.

19. Se observa que la imagen SRTM ahora tiene las mismas dimensiones
de la imagen satelital. Cambiando un poco la propiedades de
SIMBOLOGY y DISPLAY (click derecho sobre la capa en la tabla de
contenidos) de la imagen SRTM, las diferencias de alturas se pueden
observar mejor. Así mismo, al darle un poco de transparencia se
realizar el estudio de acuerdo al área necesitada.

20. A través de la herramienta IDENTIFY, se puede pedir información de un punto o una
capa para proceder al estudio que se esté haciendo. Por ejemplo, al tocar un punto de la
capa SRTM, se puede obtener el valor de la elevación del mismo (ROWID=40) y la
columna en la clasificación a la que pertenece ( Valores de 36 a 45).

21. Para dibujar las curvas de nivel, se utiliza la
herramienta ARCTOOLBOX, siguiendo la
ruta: 3D ANALYST TOOLS/ RASTER
SURFACE/ CONTOUR. En el campo INPUT
RASTER, se agrega el archivo del SRTM; En
OUTPUT POLYLINE FEATURES se busca el
directorio y el nombre de salida del nuevo
shape; En CONTOUR INTERVAL se coloca el
intervalo de las curvas de nivel (1m). Se
agrega el shape al proyecto.

22. A través de la herramienta SELECT FEATURES BY RECTANGLE, se puede obtener
información de los atributos del shape. Al seleccionar un atributo, el mismo es resaltado,
y al abrir la tabla de atributos del shape (click derecho sobre el archivo en la tabla de
contenidos), se observa su información. En la imagen se aprecia la tabla de atributos y la
ventana IDENTIFY, con la información de una curva de nivel.

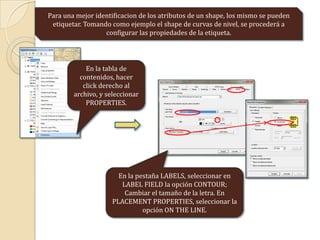

23. Para una mejor identificacion de los atributos de un shape, los mismo se pueden
etiquetar. Tomando como ejemplo el shape de curvas de nivel, se procederá a
configurar las propiedades de la etiqueta.
En la tabla de
contenidos, hacer
click derecho al
archivo, y seleccionar
PROPERTIES.
En la pestaña LABELS, seleccionar en
LABEL FIELD la opción CONTOUR;
Cambiar el tamaño de la letra. En
PLACEMENT PROPERTIES, seleccionar la
opción ON THE LINE.

24. Seleccionar nuevamente
PROPERTIES en la tabla
de contenidos, y luego
LABEL FEATURES.
Se pueden apreciar las cotas
de las curvas de nivel en el
proyecto.

25. En la barra inferior
del programa, se
puede cambiar a la
vista LAYOUT
Para agregar una tabla en la
vista LAYOUT, se realiza en
excel y se copia al proyecto.
Seleccionando dos figuras, se
hace click derecho y se elige
ALIGN para alinearlas. De la
misma manera se pueden
agregar imágenes
Para agregar texto, se selecciona
el ícono en la barra de
herramientas. Se pueden editar
las propiedades al seleccionar
CHANGE SYMBOL. En el símbolo
del rectángulo se pueden agregar
otras formas.
En las propiedades del
LAYER, seleccionar la
pestaña GRIDS. Elegir NEW
GRIDS, para agregarle la
cuadrícula de coordenadas
al layout. Editar sus
propiedades seleccionando
PROPERTIES.
En la barra de
herramientas INSERT,
se agrega el símbolo
del Norte, la escala
gráfica y la numérica.

26. Vista final del
proyecto.
