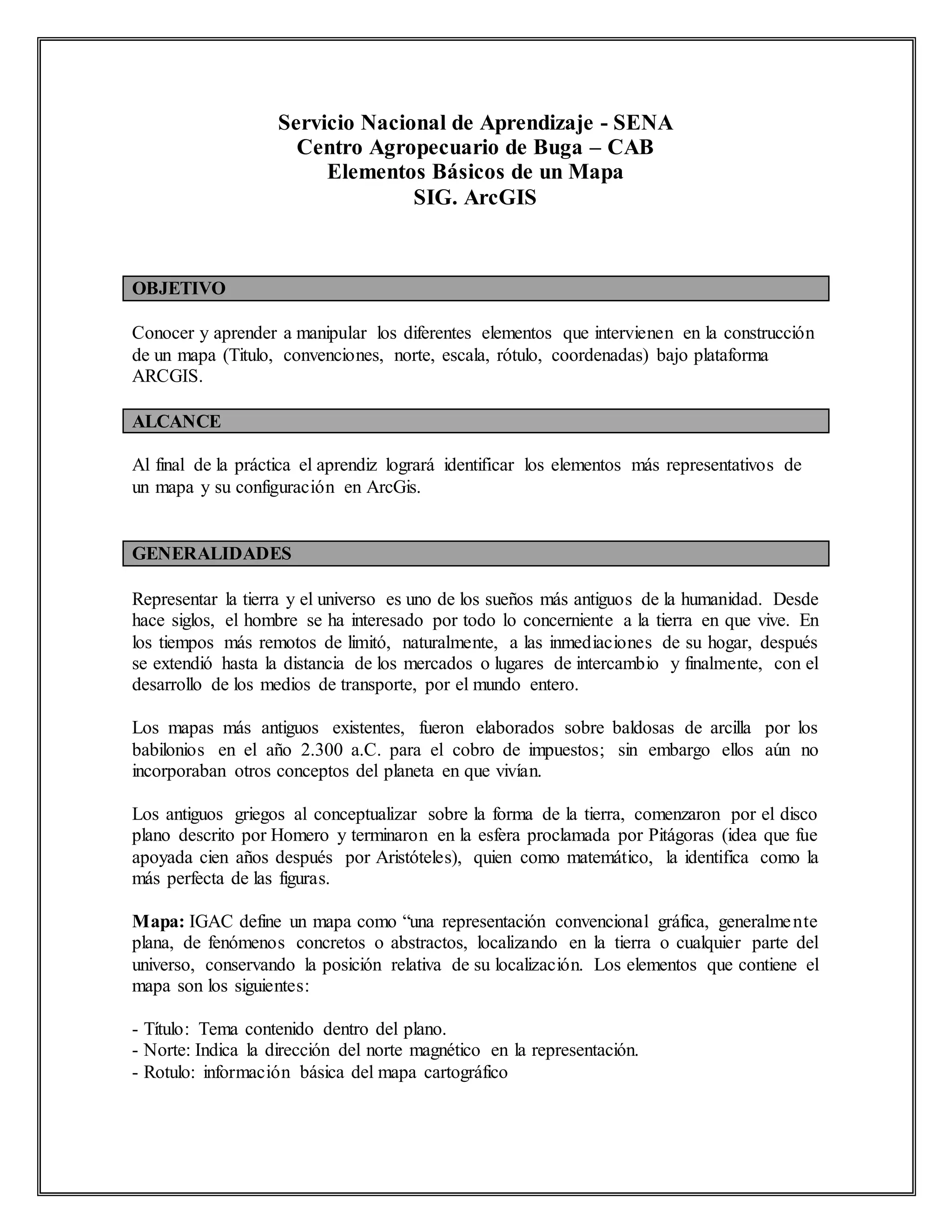

Servicio Nacional de Aprendizaje - SENA
Centro Agropecuario de Buga – CAB
Elementos Básicos de un Mapa
SIG. ArcGIS
OBJETIVO
Conocer y aprender a manipular los diferentes elementos que intervienen en la construcción
de un mapa (Titulo, convenciones, norte, escala, rótulo, coordenadas) bajo plataforma
ARCGIS.
ALCANCE
Al final de la práctica el aprendiz logrará identificar los elementos más representativos de
un mapa y su configuración en ArcGis.
GENERALIDADES
Representar la tierra y el universo es uno de los sueños más antiguos de la humanidad. Desde
hace siglos, el hombre se ha interesado por todo lo concerniente a la tierra en que vive. En
los tiempos más remotos de limitó, naturalmente, a las inmediaciones de su hogar, después
se extendió hasta la distancia de los mercados o lugares de intercambio y finalmente, con el
desarrollo de los medios de transporte, por el mundo entero.
Los mapas más antiguos existentes, fueron elaborados sobre baldosas de arcilla por los
babilonios en el año 2.300 a.C. para el cobro de impuestos; sin embargo ellos aún no
incorporaban otros conceptos del planeta en que vivían.
Los antiguos griegos al conceptualizar sobre la forma de la tierra, comenzaron por el disco
plano descrito por Homero y terminaron en la esfera proclamada por Pitágoras (idea que fue
apoyada cien años después por Aristóteles), quien como matemático, la identifica como la
más perfecta de las figuras.
Mapa: IGAC define un mapa como “una representación convencional gráfica, generalmente
plana, de fenómenos concretos o abstractos, localizando en la tierra o cualquier parte del
universo, conservando la posición relativa de su localización. Los elementos que contiene el
mapa son los siguientes:
- Título: Tema contenido dentro del plano.
- Norte: Indica la dirección del norte magnético en la representación.
- Rotulo: información básica del mapa cartográfico

- Escala: Se usa la escala gráfica que es una línea o barra dibujada en el mismo plano y la
escala representativa como una fracción que relaciona las unidades en el plano a unidades en
el terreno.
- Coordenadas: Cuadricula que indica los valores Norte – Este en el plano.
- Convenciones: Simbología que permite aclarar la información contenida en el plano.
ACTIVIDADES
Durante el desarrollo de esta práctica se realizarán las siguientes actividades:
1. Construcción de mapas en ArcGIS.
2. Configuración de la página de un mapa.
3. Exportar un mapa a otros formatos.

PROCEDIMIENTO
Cree su carpeta de trabajo con su nombre o código, en el disco del computador. En esta
carpeta guardara la práctica. Se recomienda en el disco local D:/
Para la construcción de los mapas utilice el siguiente procedimiento:
Construcción de Mapas en ArcGIS.
Para iniciar abra la aplicación ArcMAP.
1. Abra un proyecto nuevo de ArcMap, y elija la opción Mapa en blanco
2. Visualice el entorno (Barra de herramientas y área de trabajo)
3. Adicione las siguientes capas: "CONSTRUCCIONES_CALI", "RED_VIAL_CALI",
"RIO_CALI" y “LIMITE_CALI”, para ello de clic en “Archivo” en la parte superior
izquierda y seleccione “Añadir datos…”, o en la barra de herramienta de clic sobre el
icono “ ” busque ruta en el disco D:, Practica 2, seleccione las capas; antes sugeridas.
4. Si la barra de escala se encuentra desactivada, defina las unidades de despliegue y del
mapa, para ello de clic derecho en la tabla de contenido ("capas")
y clic derecho y en "Propiedades", lo cual conduce a la ventana "Propiedades del marco
de datos", seleccione la pestaña "General" y en “Unidades" para “Mapa".(unidades del
mapa) y "Visualización" (unidades de despliegue) seleccione "Metros", en esta forma los
datos se desplegarán en metros, acepte los cambios ("Aplicar" y "Aceptar").
5. En la barra estándar (Escala del Mapa), escoja la escala 1: 200.000.
6. Configure el área del mapa (VistaVista de composición de mapa).
7. Cuando se quiere hacer una salida gráfica se debe definir el tamaño del papel que se va a
usar para el mapa y definir que orientación va a utilizar (vertical u horizontal). A manera
de ejemplo asuma que se desea hacer una salida gráfica en papel tamaño carta y en
orientación horizontal (Apaisado). En este caso se debe proceder de la siguiente forma:
Configure la página (ArchivoConfiguración de pagina...; o con el botón derecho del Mouse,
presionando fuera de la composición de la pagina, se despliega el menú contextual y se
selecciona Configuración de pagina..), en la caja de diálogo "Papel" seleccione: tamaño:
"Carta" en, Orientación: "Apaisado"; en el recuadro “Utilice propiedades de papeles de

impresora" desmarque la casilla de verificación y haga lo mismo para la casilla de "Escalar
los elementos proporcionalmente … " y “OK". Esto permite reescalar los datos a los límites
de la página.
Nota: Seleccione la orientación que mejor corresponda a su mapa de salida.
8. Ajuste el tamaño del mapa al del área de impresión, arrastre los bordes con clic sostenido.
Si se modifica la escala, digite nuevamente "1: 200.000".
9. Una vez realizado lo anterior, es necesario ajustar el área efectiva del mapa (área que se
forma por un el visualizador de datos) al área de impresión del mapa. Para ello de clic en
el recuadro que se formó y arrastre los bordes del área efectiva con clic sostenido hasta
que estén dentro del área de impresión como lo muestra la Figura 1. Esto puede genera
que se modifique la escala, si esto ocurre, puede definir nuevamente la escala a la escala
deseada.

Figura 1 Área efectiva y área de impresión de mapa
10. Inserte el indicador del norte (InsertarFlecha de norte...); en el cuadro de dialogo "Flecha
de norte Selector " seleccione un estilo y clic en "OK". Arrástrelo con clic sostenido hasta la
parte superior derecha. Cambie las propiedades de color, y el ángulo de calibración (20°),
tamaño; para ello de doble clic sobre el objeto y aparece la ventana de diálogo "Propiedades
de flecha de norte" donde hace los cambios de los parámetros, "Aplicar" y "Aceptar".
11. Inserte la barra de escala (Insertar/Barra de escala...), en el cuadro de dialogo "Barra de
escala Selector" seleccione un estilo y clic en "OK". Arrástrela con clic sostenido hasta la
parte inferior. Cámbiele las propiedades de color, unidades, divisiones, subdivisiones,
tamaño, formato y etiqueta (cambie el nombre de las unidades ej: meter por metros); dando
doble clic sobre el objeto para desplegar la ventana de diálogo "Propiedades de Scale line"
donde se realizan los cambios de los parámetros, "Aplicar" y "Aceptar".
12. Inserte las convenciones (InsertarLeyenda), en la caja de dialogo "Asistente de Leyenda"
de clic en "Siguiente", en el cuadro "Titulo de leyenda" cambie "Leyenda" por
"CONVENCIONES" y clic en "Siguiente"; para darle un borde y fondo al cuadro de
convenciones en "Contorno" seleccione un estilo para "Border" y otro para "Fondo", de clic
en "Siguiente" y "Finalizar". Arrastre el cuadro de convenciones con clic sostenido hasta la
parte derecha de la hoja.
Nota: Los cambios color y nombre que se realicen a las capas en la tabla de contenido se ven
reflejados en el cuadro de convenciones.
13. Inserte un título al mapa (InsertarTitulo, digite el título " Red Vial y Hídrica de la
Ciudad de Cali " y presione "Enter"). Cambie las propiedades de tamaño y color de letra;
de doble clic sobre el elemento y en la caja de diálogo "Propiedades" de clic en el botón
"Cambiar simbolo...", realice las variaciones que crea conveniente, por último haga clic en
"OK" y "Aceptar".

Adicione fondo y borde al título, para ello seleccione el título y en la barra de herramientas
seleccione "lnsertarCuadricula Geográfica", en la caja de diálogo " Cuadricula Geográfica "
chequee la opción "Localizar alrededor de los elementos)", seleccione el borde y fondo de su
preferencia, en la opción Hueco colocar “1” y "OK”. Para que el título, borde y fondo
constituyan una unidad, active "Seccionar elementos" y haga un recuadro sobre todos los
elementos, de clic derecho y seleccione “Agrupar".
14. Una vez configurada el área efectiva del mapa dentro del área de impresión, se debe
crear el rotulo, este generalmente se ubica en dos posiciones, horizontalmente en la parte
inferior o verticalmente en el extremo derecho del mapa como se aprecia en la Figura 2
Figura 2. Mapa en formato horizontal con su respectivo rotulo parte inferior y
extremo derecho. (Higuera et al, 2010)
Inserte un rótulo: en la barra de dibujo "Dibujo" (si no la tiene activa en la parte vacía de las
barras clic derecho y seleccionamos dibujo.) seleccione el tamaño de letra, tipo de letra
"Arial", color "negro", de clic en botón “text” y ubique el cursor en un punto del área del
mapa, de clic y digite: "SENA"; para continuar el rótulo de doble clic sobre el elemento, que
conduce a la ventana de propiedades (“Properties"), en la caja de texto ("Text:") y en
diferentes renglones digite: " Centro Agropecuario de Buga", "Ciudad de Buga " Y "
Valle del Cauca" 2016,, luego de clic en el botón centrar y clic en Aceptar". Este cabezote
principal debe llevar el respectivo escudo de la Universidad Nacional.
Repita el procedimiento anterior, para ingresar la siguiente información:
NOMBRE DEL ESTUDIANTE
CARRERA
CODIGO
CURSO
INSTRUCTOR
ESCALA: 1: 150.000
PLANO: NO.1.

Nota: El rótulo también se puede insertar desde la opción InsertarTexto, digite SENA –
Centro Agropecuario de Buga presione la tecla "Enter", ubique el cursor en el anterior texto
y arrástrelo hasta un sitio deseado, de doble clic y aparecerá la caja de diálogo "Propiedades",
luego siga el mismo procedimiento descrito anteriormente
Ubique los cuadros de texto uno debajo del otro en la zona inferior derecha, arrastrándolos
con clic sostenido. Con la herramienta de dibujo, opción “Rectángulo", haga un cuadro
encerrando todo el rótulo; luego en el botón "Color de relleno" de la barra de dibujo,
seleccione "Sin color"; active la herramienta de dibujo opción "Linea" y dibuje una línea
horizontal dividiendo el rótulo.
Finalmente active "Seleccionar elementos" y haga un recuadro sobre todos los objetos del
rótulo, de clic derecho y agrúpelos (clic en "agrupar"), esto le permitirá tener el rótulo como
un solo elemento y llevarlo a la posición que desee. Sobre el rótulo agrupado de doble clic,
lo que conduce a la ventana de propiedades "Propiedades" donde seleccionará el borde y
fondo de su preferencia. A continuación, la figura 3 enseña un ejemplo de elaboración de
rotulo.
Figura 3 Modelo de Rotulo
15. Inserte cuadrícula en el mapa, para ello, en la tabla de contenido de clic derecho en
"Capas" y clic en.’Propiedades...", en la caja de diálogo "Propiedades del marco de datos"
seleccione la pestaña "Cuadricula", clic en el botón “Nueva cuadricula...", en el cuadro de
diálogo "Asistente …" seleccione la segunda opción "Cuaricula medida …" y de clic en
"Siguiente" para todas las cajas de diálogo, por último clic en "Finalizar". Para determinar el
número de decimales de las coordenadas, seleccione la cuadricula que adicionó "Cuadricula",
clic en el botón "Propiedades...", y en la ventana desplegada "Propiedades del sistema de
referencia" seleccione la pestaña "Etiqueta" y clic en el botón "Adicionar propiedades..."; se
despliega la ventana "Propiedades del sistema de referencia" seleccione la lengüeta "etiqueta
de fuente mixta" y la opción "Agrupar por punto decimal", clic en el botón "Formato de
número", que despliega la ventana "Propiedades de formato de numero" verifique que este
chequeada la opción "Numero de posiciones decimales" y digite cero para este caso (sin
decimales); por último clic en "Aceptar" en todas las cajas de diálogo.

EXPORTAR MAPA A OTROS FORMATOS.
16. Salve el mapa en su carpeta de trabajo asignándole el nombre MAPA1 (ArchivoGuardar
como... busque su carpeta de trabajo D:xxxx y clic en Guardar).
Una vez finalizado el mapa con todos los elementos se debe exportar el mapa a PDF. Los
archivos PDF son especialmente prácticos cuando desea proporcionar un documento que
permita la impresión además de la visualización en pantalla.
BIBLIOGRAFÍA
Higuera Aguilar, J. R., Jaramillo Gallego, R., & Vásquez Orrego, L. E. (2010). MANUAL
DE PRESENTACIÓN DE PLANOS CARTOGRÁFICOS, ORTOFOTOS. Medellin:
Gobernacion de antioquia.
ArcGIS. (11 de septiembre de 2013). Ayuda de ArcGIS 10.1. Obtenido de Exportar a PDF:
http://resources.arcgis.com/es/help/main/10.1/index.html#//00sm00000007000000
ESRI. (9 de noviembre de 2013). ArcGis resourses. Obtenido de ¿qué es una capa?:
http://resources.arcgis.com/es/help/main/10.1/index.html#/na/00s50000000600000
0/
IGAC. (2002). Bases para entender los SIG (s). Bogota.
ELABORÓ: Ludwig M. Rojas
Jorge Valderrama
REVISÓ: Ludwig M. Rojas
Jorge Valderrama
CARGO:
Instructor
CARGO:
Instructor
FECHA: FECHA: 2017
