Cable De Pares Trenzados
- 1. Cable de parestrenzados
- 2. Los cables depares trenzados son cables formados por cuatro pares de cobre normalizados que utilizan unos códigos de colores normalizados para identificar a cada uno de ellos. Cada uno de los 8 hilos del cable tiene un diámetro de entre 0,4 y 0,5 mm.
- 3. El conjunto decuatro pares viene envuelto una cubierta externa de PVC. La impedancia característica de estos cables es de 100 ohmios. Los cables tienen que ser de categoría 5E o superior para una mayor velocidad de transmisión y una menor pérdida de señal.

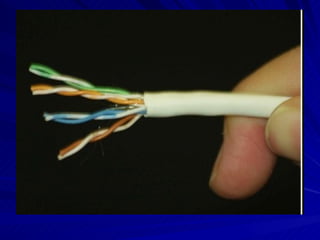

- 4.
- 5. Tipos de cablesde pares trenzados: Apantallado (STP): Lleva una malla de aluminio que recubre el conjunto de los cuatro pares para reducir las interferencias. Sin apantallar (UTP): Lleva los cuatro pares sin la malla de aluminio con un forro de PVCes el más utilizado en las viviendas y locales.

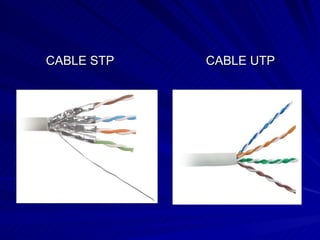

- 6. CABLE STP CABLE UTP
- 7. Conectores. Los conectoresque se utilizan para facilitar la conexión del cable a los elementos oportunos son de tipo RJ-45, con ocho contactos o pines que dan conexión a los cuatro pares trenzados.

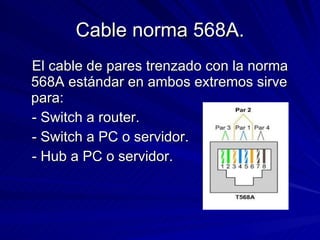

- 8. Cable norma 568A.El cable de pares trenzado con la norma 568A estándar en ambos extremos sirve para: - Switch a router. - Switch a PC o servidor. - Hub a PC o servidor.

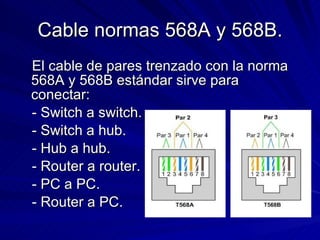

- 9. Cable normas 568Ay 568B. El cable de pares trenzado con la norma 568A y 568B estándar sirve para conectar: - Switch a switch. - Switch a hub. - Hub a hub. - Router a router. - PC a PC. - Router a PC.

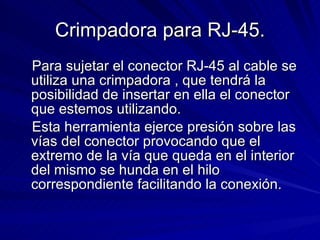

- 10. Crimpadora para RJ-45.Para sujetar el conector RJ-45 al cable se utiliza una crimpadora , que tendrá la posibilidad de insertar en ella el conector que estemos utilizando. Esta herramienta ejerce presión sobre las vías del conector provocando que el extremo de la vía que queda en el interior del mismo se hunda en el hilo correspondiente facilitando la conexión.

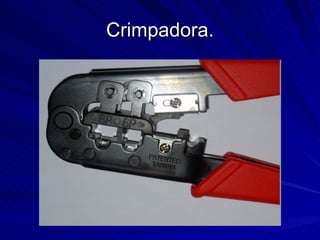

- 11.
