El documento describe diferentes tipos de cables utilizados en telecomunicaciones, incluyendo cable UTP (par trenzado no blindado), FTP (par trenzado frustrado a pantalla global), STP (par trenzado con blindaje), coaxial y fibra óptica. Cada cable se caracteriza por su capacidad de transmisión, protección contra interferencias, longitud máxima y aplicaciones típicas.

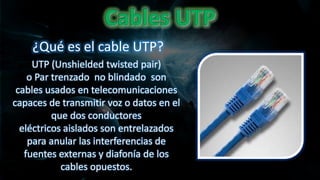

2. UTP (Unshielded twisted pair)
o Par trenzado no blindado son
cables usados en telecomunicaciones
capaces de transmitir voz o datos en el
que dos conductores
eléctricos aislados son entrelazados
para anular las interferencias de
fuentes externas y diafonía de los
cables opuestos.
¿Qué es el cable UTP?

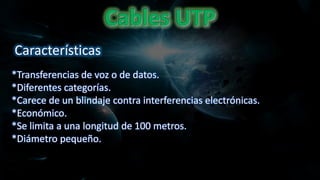

3. Características
*Transferencias de voz o de datos.
*Diferentes categorías.
*Carece de un blindaje contra interferencias electrónicas.
*Económico.
*Se limita a una longitud de 100 metros.
*Diámetro pequeño.

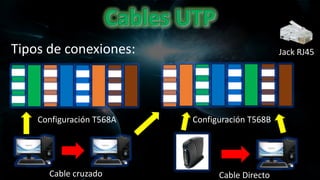

4. Tipos de conexiones:
Configuración T568BConfiguración T568A
Jack RJ45
Cable cruzado Cable Directo

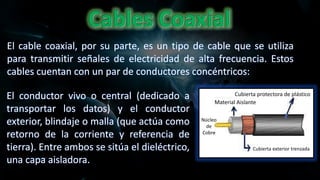

5. El cable coaxial, por su parte, es un tipo de cable que se utiliza
para transmitir señales de electricidad de alta frecuencia. Estos
cables cuentan con un par de conductores concéntricos:
El conductor vivo o central (dedicado a
transportar los datos) y el conductor
exterior, blindaje o malla (que actúa como
retorno de la corriente y referencia de
tierra). Entre ambos se sitúa el dieléctrico,
una capa aisladora.
Cubierta protectora de plástico
Material Aislante
Cubierta exterior trenzada
Núcleo
de
Cobre

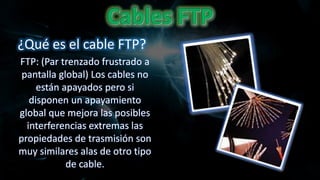

6. FTP: (Par trenzado frustrado a
pantalla global) Los cables no
están apayados pero si
disponen un apayamiento
global que mejora las posibles
interferencias extremas las
propiedades de trasmisión son
muy similares alas de otro tipo
de cable.
¿Qué es el cable FTP?

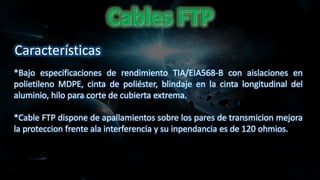

7. *Bajo especificaciones de rendimiento TIA/EIA568-B con aislaciones en
polietileno MDPE, cinta de poliéster, blindaje en la cinta longitudinal del
aluminio, hilo para corte de cubierta extrema.
*Cable FTP dispone de apallamientos sobre los pares de transmicion mejora
la proteccion frente ala interferencia y su inpendancia es de 120 ohmios.
Características

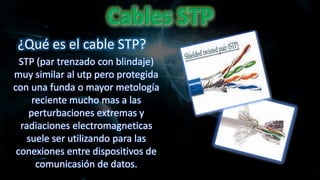

8. STP (par trenzado con blindaje)
muy similar al utp pero protegida
con una funda o mayor metología
reciente mucho mas a las
perturbaciones extremas y
radiaciones electromagneticas
suele ser utilizando para las
conexiones entre dispositivos de
comunicasión de datos.
¿Qué es el cable STP?

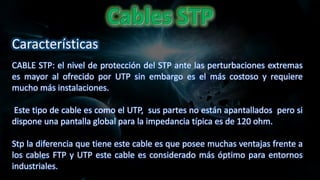

9. CABLE STP: el nivel de protección del STP ante las perturbaciones extremas
es mayor al ofrecido por UTP sin embargo es el más costoso y requiere
mucho más instalaciones.
Este tipo de cable es como el UTP, sus partes no están apantallados pero si
dispone una pantalla global para la impedancia típica es de 120 ohm.
Stp la diferencia que tiene este cable es que posee muchas ventajas frente a
los cables FTP y UTP este cable es considerado más óptimo para entornos
industriales.
Características

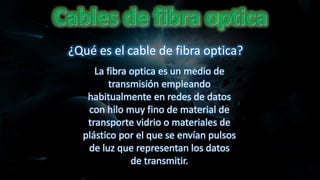

10. La fibra optica es un medio de
transmisión empleando
habitualmente en redes de datos
con hilo muy fino de material de
transporte vidrio o materiales de
plástico por el que se envían pulsos
de luz que representan los datos
de transmitir.
¿Qué es el cable de fibra optica?

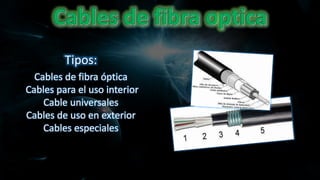

11. Tipos:
Cables de fibra óptica
Cables para el uso interior
Cable universales
Cables de uso en exterior
Cables especiales

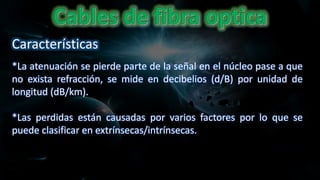

12. *La atenuación se pierde parte de la señal en el núcleo pase a que
no exista refracción, se mide en decibelios (d/B) por unidad de
longitud (dB/km).
*Las perdidas están causadas por varios factores por lo que se
puede clasificar en extrínsecas/intrínsecas.
Características
