1. REDES II
LUIS ENRIQUE SALAZAR SUASTEGUI

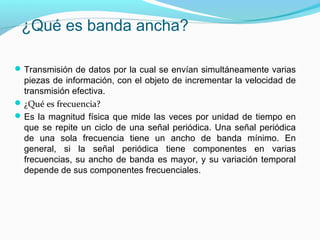

2. ¿Qué es banda ancha?
Transmisión de datos por la cual se envían simultáneamente varias
piezas de información, con el objeto de incrementar la velocidad de
transmisión efectiva.
¿Qué es frecuencia?
Es la magnitud física que mide las veces por unidad de tiempo en
que se repite un ciclo de una señal periódica. Una señal periódica
de una sola frecuencia tiene un ancho de banda mínimo. En
general, si la señal periódica tiene componentes en varias
frecuencias, su ancho de banda es mayor, y su variación temporal
depende de sus componentes frecuenciales.

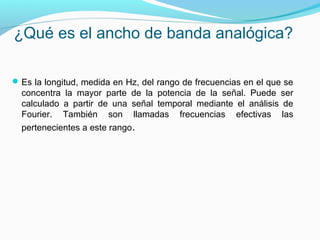

3. ¿Qué es el ancho de banda analógica?
Es la longitud, medida en Hz, del rango de frecuencias en el que se
concentra la mayor parte de la potencia de la señal. Puede ser
calculado a partir de una señal temporal mediante el análisis de
Fourier. También son llamadas frecuencias efectivas las
pertenecientes a este rango.

4. Diferencia entre bits y bytes
Que los bits se refieren a las velocidades de transmisión de datos,
mientras que los bytes determinan el almacenamiento o tamaño de los
archivos.
Diferencia entre banda estrecha y banda ancha
Se diferencian en la velocidad a que se transmiten los datos.
La conexión de banda estrecha como es la telefónica o también
llamada dial up tiene una velocidad máxima de bajada de datos a tu
PC de 56 kilobits por segundo, mientras que la banda ancha tiene
velocidades máximas de bajada de datos de 256, 512 o más kilobits.

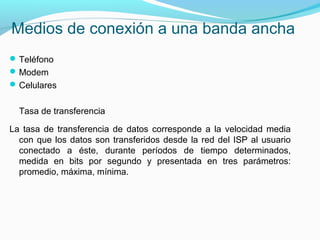

5. Medios de conexión a una banda ancha
Teléfono
Modem
Celulares
Tasa de transferencia
La tasa de transferencia de datos corresponde a la velocidad media
con que los datos son transferidos desde la red del ISP al usuario
conectado a éste, durante períodos de tiempo determinados,
medida en bits por segundo y presentada en tres parámetros:
promedio, máxima, mínima.

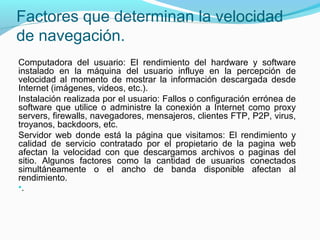

6. Factores que determinan la velocidad
de navegación.
Computadora del usuario: El rendimiento del hardware y software
instalado en la máquina del usuario influye en la percepción de
velocidad al momento de mostrar la información descargada desde
Internet (imágenes, videos, etc.).
Instalación realizada por el usuario: Fallos o configuración errónea de
software que utilice o administre la conexión a Internet como proxy
servers, firewalls, navegadores, mensajeros, clientes FTP, P2P, virus,
troyanos, backdoors, etc.
Servidor web donde está la página que visitamos: El rendimiento y
calidad de servicio contratado por el propietario de la pagina web
afectan la velocidad con que descargamos archivos o paginas del
sitio. Algunos factores como la cantidad de usuarios conectados
simultáneamente o el ancho de banda disponible afectan al
rendimiento.
•.

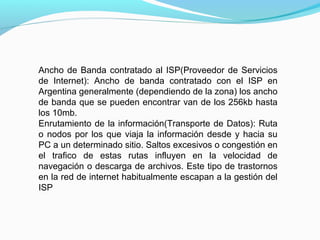

7. Ancho de Banda contratado al ISP(Proveedor de Servicios
de Internet): Ancho de banda contratado con el ISP en
Argentina generalmente (dependiendo de la zona) los ancho
de banda que se pueden encontrar van de los 256kb hasta
los 10mb.
Enrutamiento de la información(Transporte de Datos): Ruta
o nodos por los que viaja la información desde y hacia su
PC a un determinado sitio. Saltos excesivos o congestión en
el trafico de estas rutas influyen en la velocidad de
navegación o descarga de archivos. Este tipo de trastornos
en la red de internet habitualmente escapan a la gestión del
ISP

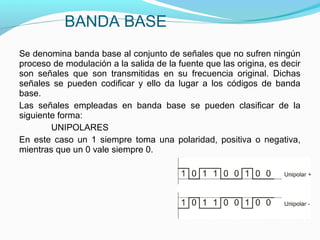

8. Se denomina banda base al conjunto de señales que no sufren ningún
proceso de modulación a la salida de la fuente que las origina, es decir
son señales que son transmitidas en su frecuencia original. Dichas
señales se pueden codificar y ello da lugar a los códigos de banda
base.
Las señales empleadas en banda base se pueden clasificar de la
siguiente forma:
UNIPOLARES
En este caso un 1 siempre toma una polaridad, positiva o negativa,
mientras que un 0 vale siempre 0.
BANDA BASE

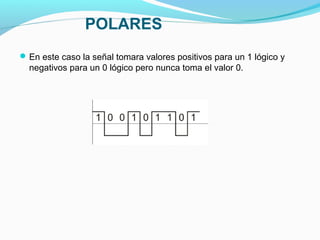

9. En este caso la señal tomara valores positivos para un 1 lógico y
negativos para un 0 lógico pero nunca toma el valor 0.
POLARES

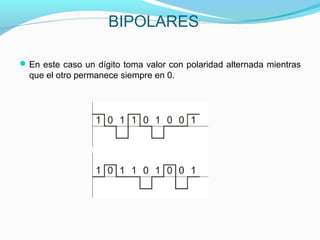

10. BIPOLARES
En este caso un dígito toma valor con polaridad alternada mientras
que el otro permanece siempre en 0.

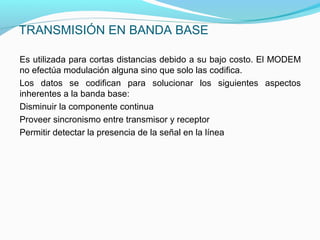

11. TRANSMISIÓN EN BANDA BASE
Es utilizada para cortas distancias debido a su bajo costo. El MODEM
no efectúa modulación alguna sino que solo las codifica.
Los datos se codifican para solucionar los siguientes aspectos
inherentes a la banda base:
Disminuir la componente continua
Proveer sincronismo entre transmisor y receptor
Permitir detectar la presencia de la señal en la línea

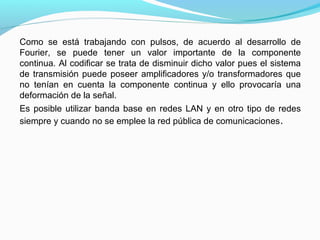

12. Como se está trabajando con pulsos, de acuerdo al desarrollo de
Fourier, se puede tener un valor importante de la componente
continua. Al codificar se trata de disminuir dicho valor pues el sistema
de transmisión puede poseer amplificadores y/o transformadores que
no tenían en cuenta la componente continua y ello provocaría una
deformación de la señal.
Es posible utilizar banda base en redes LAN y en otro tipo de redes
siempre y cuando no se emplee la red pública de comunicaciones.

13. CARACTERÍSTICAS DE LA
TRANSMISIÓN EN BANDA BASE
La señal más simple que se emplea es lka NRZL (NonReturn to Zero
Level).
La señal no retorna a 0 y el pulso de tensión tiene la duración de 1 bit.
Generalmente 1 lógico es un pulso de tensión mientras que un 0
lógico
es la ausencia de dicho pulso de tensión.
Técnicamente se las conoce como señales on/off y las mismas tienen
un alto
valor de componente continua.
LA mayor parte de la potencia transmitid se encuentra en las primeras
armónicas
puesto que el desarrollo de la serie de Fourier da un espectro de la
forma se (x)/x

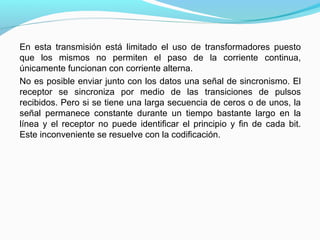

14. En esta transmisión está limitado el uso de transformadores puesto
que los mismos no permiten el paso de la corriente continua,
únicamente funcionan con corriente alterna.
No es posible enviar junto con los datos una señal de sincronismo. El
receptor se sincroniza por medio de las transiciones de pulsos
recibidos. Pero si se tiene una larga secuencia de ceros o de unos, la
señal permanece constante durante un tiempo bastante largo en la
línea y el receptor no puede identificar el principio y fin de cada bit.
Este inconveniente se resuelve con la codificación.

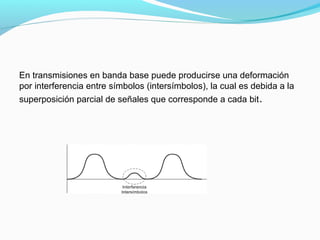

15. En transmisiones en banda base puede producirse una deformación
por interferencia entre símbolos (intersímbolos), la cual es debida a la
superposición parcial de señales que corresponde a cada bit.
