1. Estudiante: Pineida John
1

2. Cableado estructurado con
normas internacionales

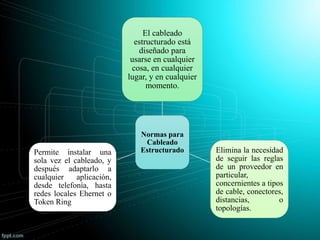

3. Normas para
Cableado
Estructurado
El cableado
estructurado está
diseñado para
usarse en cualquier
cosa, en cualquier
lugar, y en cualquier
momento.
Elimina la necesidad
de seguir las reglas
de un proveedor en
particular,
concernientes a tipos
de cable, conectores,
distancias, o
topologías.
Permite instalar una
sola vez el cableado, y
después adaptarlo a
cualquier aplicación,
desde telefonía, hasta
redes locales Ehernet o
Token Ring

4. Redes cableadas
Correspon
de a una
red física
Permite la
comunicac
ión
Cableado
RJ45
Sistema de cableado común
Transferencia de datos
Utiliza conectores RJ45
Normas internacionales EIA/TIA568

5. Organismos
Organismos involucrados
ANSI(American National Standards
Institute)
EIA (Electronic Industries Alliance)
TIA (Telecommunications Industry
Association)
IEEE (Instituto de Ingenieros
Eléctricos y de Electrónica),
ISO (International Standards
Organization)

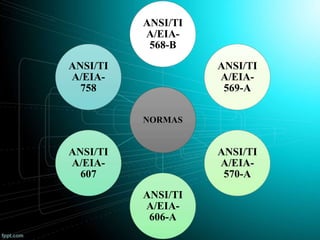

6. NORMAS
ANSI/TI
A/EIA-
568-B
ANSI/TI
A/EIA-
569-A
ANSI/TI
A/EIA-
570-A
ANSI/TI
A/EIA-
606-A
ANSI/TI
A/EIA-
607
ANSI/TI
A/EIA-
758

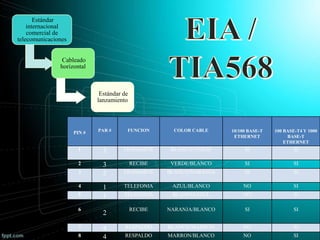

7. Estándar
internacional
comercial de
telecomunicaciones
Cableado
horizontal
Estándar de
lanzamiento
PIN # PAR # FUNCION COLOR CABLE 10/100 BASE-T
ETHERNET
100 BASE-T4 Y 1000
BASE-T
ETHERNET
1 3 TRANSMITE BLANCO/VERDE SI SI
2 3 RECIBE VERDE/BLANCO SI SI
3 2 TRANSMITE BLANCO/NARANJA SI SI
4 1 TELEFONIA AZUL/BLANCO NO SI
5 1 TELEFONIA BLANCO/AZUL NO SI
6
2
RECIBE NARANJA/BLANCO SI SI
7 4 RESPALDO BLANCO/MARRON NO SI
8 4 RESPALDO MARRON/BLANCO NO SI

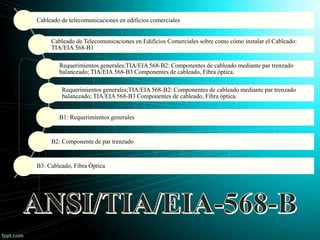

8. Cableado de telecomunicaciones en edificios comerciales
Cableado de Telecomunicaciones en Edificios Comerciales sobre como cómo instalar el Cableado:
TIA/EIA 568-B1
Requerimientos generales;TIA/EIA 568-B2: Componentes de cableado mediante par trenzado
balanceado; TIA/EIA 568-B3 Componentes de cableado, Fibra óptica.
Requerimientos generales;TIA/EIA 568-B2: Componentes de cableado mediante par trenzado
balanceado; TIA/EIA 568-B3 Componentes de cableado, Fibra óptica.
B1: Requerimientos generales
B2: Componente de par trenzado
B3: Cableado, Fibra Óptica

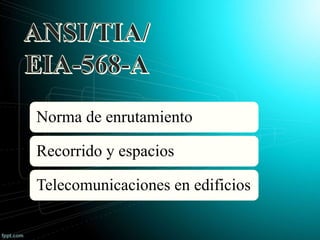

9. Norma de enrutamiento
Recorrido y espacios
Telecomunicaciones en edificios

10. Normas de infraestructura
Residencial de telecomunicaciones
Describe la infraestructura de
soporte
Dentro de una vivienda
Dispositivos y conexiones

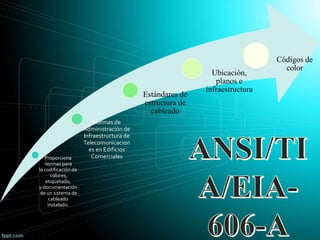

11. Proporciona
normas para
la codificación de
colores,
etiquetado,
y documentación
de un sistema de
cableado
instalado.
Normas de
Administración de
Infraestructura de
Telecomunicacion
es en Edificios
Comerciales
Estándares de
estructura de
cableado
Ubicación,
planos e
infraestructura
Códigos de
color

12. Requerimient
os para
instalaciones
de sistemas de
puesta a tierra
de
Telecomunica
ciones en
Edificios
Comerciales.
Dicta
prácticas para
instalar
sistemas de
aterrizado que
aseguren un
nivel
confiable de
referencia a
tierra
eléctrica, para
todos los
equipos.
Estándar de
protección
Puesta a tierra
de equipos
Estructuració
n segura

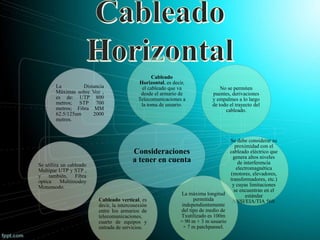

13. Consideraciones
a tener en cuenta
Cableado
Horizontal, es decir,
el cableado que va
desde el armario de
Telecomunicaciones a
la toma de usuario.
No se permiten
puentes, derivaciones
y empalmes a lo largo
de todo el trayecto del
cableado.
Se debe considerar su
proximidad con el
cableado eléctrico que
genera altos niveles
de interferencia
electromagnética
(motores, elevadores,
transformadores, etc.)
y cuyas limitaciones
se encuentran en el
estándar
ANSI/EIA/TIA 569.
La máxima longitud
permitida
independientemente
del tipo de medio de
Txutilizado es 100m
= 90 m + 3 m usuario
+ 7 m patchpannel.
Cableado vertical, es
decir, la interconexión
entre los armarios de
telecomunicaciones,
cuarto de equipos y
entrada de servicios.
Se utiliza un cableado
Multipar UTP y STP ,
y también, Fibra
óptica Multimodoy
Monomodo.
La Distancia
Máximas sobre Voz ,
es de: UTP 800
metros; STP 700
metros; Fibra MM
62.5/125um 2000
metros.

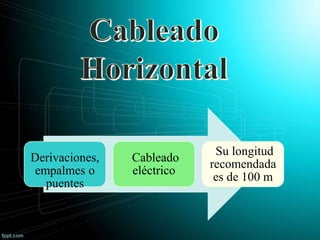

14. Derivaciones,
empalmes o
puentes
Cableado
eléctrico
Su longitud
recomendada
es de 100 m

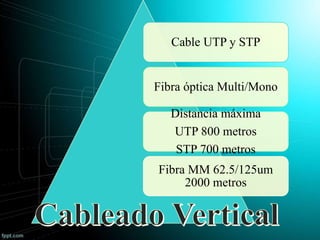

15. Cable UTP y STP
Fibra óptica Multi/Mono
Distancia máxima
UTP 800 metros
STP 700 metros
Fibra MM 62.5/125um
2000 metros
