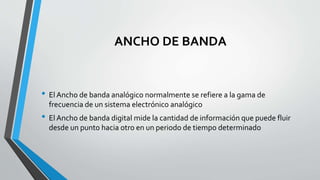

3. ANCHO DE BANDA
• El Ancho de banda analógico normalmente se refiere a la gama de
frecuencia de un sistema electrónico analógico
• El Ancho de banda digital mide la cantidad de información que puede fluir
desde un punto hacia otro en un periodo de tiempo determinado

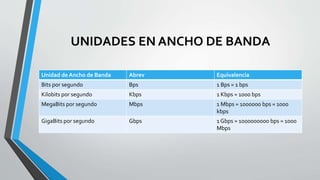

4. UNIDADES EN ANCHO DE BANDA
Unidad de Ancho de Banda Abrev Equivalencia
Bits por segundo Bps 1 Bps = 1 bps
Kilobits por segundo Kbps 1 Kbps = 1000 bps
MegaBits por segundo Mbps 1 Mbps = 1000000 bps = 1000
kbps
GigaBits por segundo Gbps 1 Gbps = 1000000000 bps = 1000
Mbps

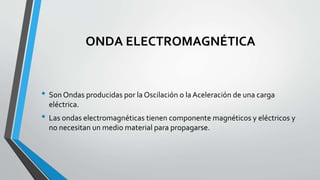

5. ONDA ELECTROMAGNÉTICA
• Son Ondas producidas por la Oscilación o la Aceleración de una carga
eléctrica.
• Las ondas electromagnéticas tienen componente magnéticos y eléctricos y
no necesitan un medio material para propagarse.

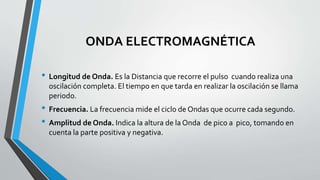

6. ONDA ELECTROMAGNÉTICA
• Longitud de Onda. Es la Distancia que recorre el pulso cuando realiza una
oscilación completa. El tiempo en que tarda en realizar la oscilación se llama
periodo.
• Frecuencia. La frecuencia mide el ciclo de Ondas que ocurre cada segundo.
• Amplitud de Onda. Indica la altura de la Onda de pico a pico, tomando en
cuenta la parte positiva y negativa.

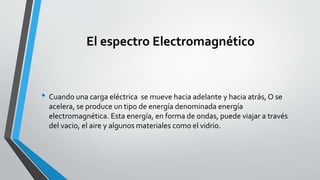

7. El espectro Electromagnético
• Cuando una carga eléctrica se mueve hacia adelante y hacia atrás, O se
acelera, se produce un tipo de energía denominada energía
electromagnética. Esta energía, en forma de ondas, puede viajar a través
del vacio, el aire y algunos materiales como el vidrio.

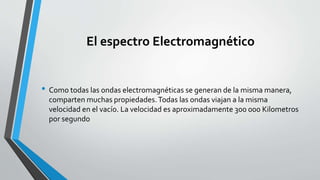

8. El espectro Electromagnético
• Como todas las ondas electromagnéticas se generan de la misma manera,
comparten muchas propiedades.Todas las ondas viajan a la misma
velocidad en el vacío. La velocidad es aproximadamente 300 000 Kilometros
por segundo
9. Longitud de Onda
• La energía electromagnética con longitudes de Onda entre 700 y 400 nm
recibe el nombre de luz visible.

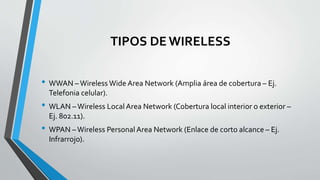

10. TIPOS DE WIRELESS
• WWAN –Wireless Wide Area Network (Amplia área de cobertura – Ej.
Telefonia celular).
• WLAN –Wireless Local Area Network (Cobertura local interior o exterior –
Ej. 802.11).
• WPAN –Wireless Personal Area Network (Enlace de corto alcance – Ej.
Infrarrojo).

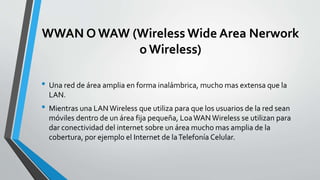

11. WWAN O WAW (Wireless Wide Area Nerwork
o Wireless)
• Una red de área amplia en forma inalámbrica, mucho mas extensa que la
LAN.
• Mientras una LANWireless que utiliza para que los usuarios de la red sean
móviles dentro de un área fija pequeña, LoaWAN Wireless se utilizan para
dar conectividad del internet sobre un área mucho mas amplia de la
cobertura, por ejemplo el Internet de laTelefonía Celular.

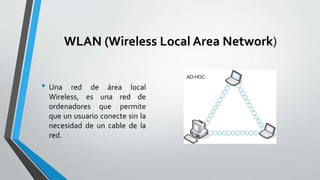

12. WLAN (Wireless Local Area Network)
• Una red de área local
Wireless, es una red de
ordenadores que permite
que un usuario conecte sin la
necesidad de un cable de la
red.

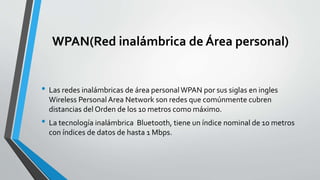

13. WPAN(Red inalámbrica de Área personal)
• Las redes inalámbricas de área personalWPAN por sus siglas en ingles
Wireless Personal Area Network son redes que comúnmente cubren
distancias del Orden de los 10 metros como máximo.
• La tecnología inalámbrica Bluetooth, tiene un índice nominal de 10 metros
con índices de datos de hasta 1 Mbps.
14. REDES INALAMBRICAS
• En una red inalámbrica (Wi-Fi), los equipos se conectan mediante señales de
radio en lugares de cables.
• Ventajas: Movilidad Libre y la
Ausencia de cables.
• Desventaja: La velocidad de
conexión mas lenta que una red
con cable.

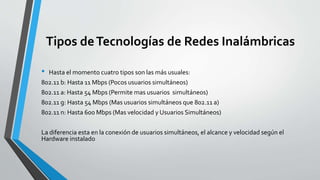

15. Tipos deTecnologías de Redes Inalámbricas
• Hasta el momento cuatro tipos son las más usuales:
802.11 b: Hasta 11 Mbps (Pocos usuarios simultáneos)
802.11 a: Hasta 54 Mbps (Permite mas usuarios simultáneos)
802.11 g: Hasta 54 Mbps (Mas usuarios simultáneos que 802.11 a)
802.11 n: Hasta 600 Mbps (Mas velocidad y Usuarios Simultáneos)
La diferencia esta en la conexión de usuarios simultáneos, el alcance y velocidad según el
Hardware instalado

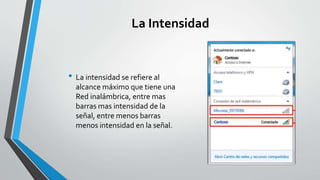

16. La Intensidad
• La intensidad se refiere al
alcance máximo que tiene una
Red inalámbrica, entre mas
barras mas intensidad de la
señal, entre menos barras
menos intensidad en la señal.

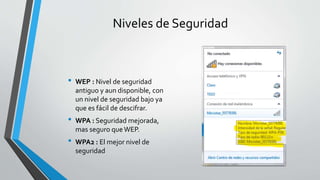

17. Niveles de Seguridad
• WEP : Nivel de seguridad
antiguo y aun disponible, con
un nivel de seguridad bajo ya
que es fácil de descifrar.
• WPA : Seguridad mejorada,
mas seguro queWEP.
• WPA2 : El mejor nivel de
seguridad

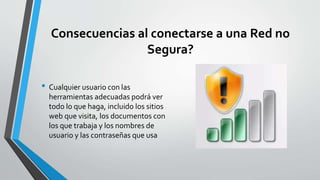

18. Consecuencias al conectarse a una Red no
Segura?
• Cualquier usuario con las
herramientas adecuadas podrá ver
todo lo que haga, incluido los sitios
web que visita, los documentos con
los que trabaja y los nombres de
usuario y las contraseñas que usa

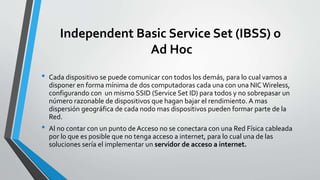

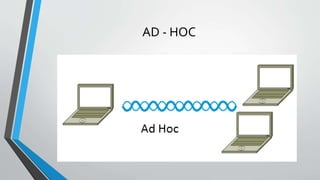

19. Independent Basic Service Set (IBSS) o
Ad Hoc
• Cada dispositivo se puede comunicar con todos los demás, para lo cual vamos a
disponer en forma mínima de dos computadoras cada una con una NIC Wireless,
configurando con un mismo SSID (Service Set ID) para todos y no sobrepasar un
número razonable de dispositivos que hagan bajar el rendimiento. A mas
dispersión geográfica de cada nodo mas dispositivos pueden formar parte de la
Red.
• Al no contar con un punto de Acceso no se conectara con una Red Física cableada
por lo que es posible que no tenga acceso a internet, para lo cual una de las
soluciones sería el implementar un servidor de acceso a internet.

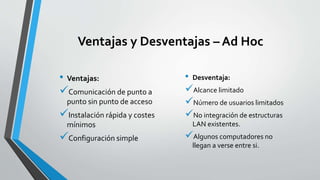

21. Ventajas y Desventajas – Ad Hoc
• Ventajas:
Comunicación de punto a
punto sin punto de acceso
Instalación rápida y costes
mínimos
Configuración simple
• Desventaja:
Alcance limitado
Número de usuarios limitados
No integración de estructuras
LAN existentes.
Algunos computadores no
llegan a verse entre si.

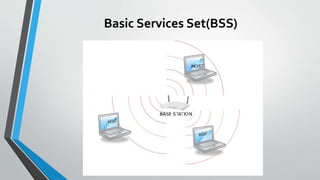

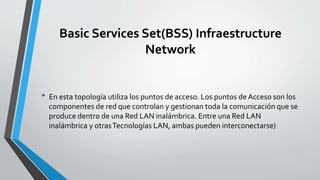

22. Basic Services Set(BSS) Infraestructure
Network
• En esta topología utiliza los puntos de acceso. Los puntos de Acceso son los
componentes de red que controlan y gestionan toda la comunicación que se
produce dentro de una Red LAN inalámbrica. Entre una Red LAN
inalámbrica y otrasTecnologías LAN, ambas pueden interconectarse)

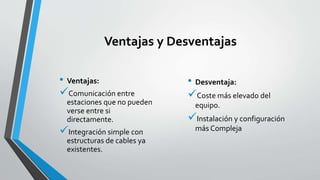

24. Ventajas y Desventajas
• Ventajas:
Comunicación entre
estaciones que no pueden
verse entre si
directamente.
Integración simple con
estructuras de cables ya
existentes.
• Desventaja:
Coste más elevado del
equipo.
Instalación y configuración
más Compleja

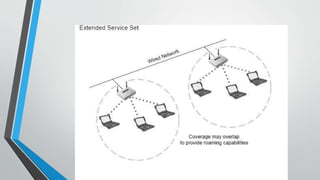

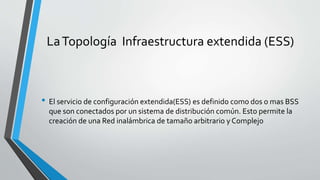

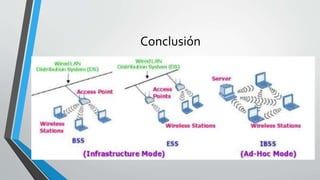

25. LaTopología Infraestructura extendida (ESS)
• El servicio de configuración extendida(ESS) es definido como dos o mas BSS
que son conectados por un sistema de distribución común. Esto permite la
creación de una Red inalámbrica de tamaño arbitrario y Complejo

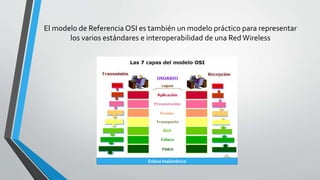

29. El modelo de Referencia OSI es también un modelo práctico para representar
los varios estándares e interoperabilidad de una Red Wireless
Enlace Inalámbrico

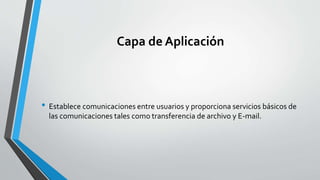

30. Capa de Aplicación
• Establece comunicaciones entre usuarios y proporciona servicios básicos de
las comunicaciones tales como transferencia de archivo y E-mail.

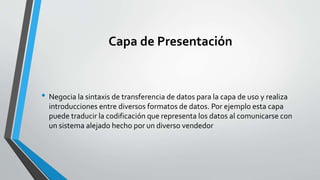

31. Capa de Presentación
• Negocia la sintaxis de transferencia de datos para la capa de uso y realiza
introducciones entre diversos formatos de datos. Por ejemplo esta capa
puede traducir la codificación que representa los datos al comunicarse con
un sistema alejado hecho por un diverso vendedor

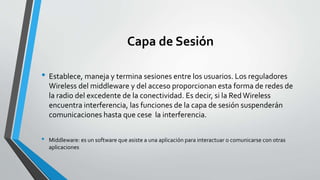

32. Capa de Sesión
• Establece, maneja y termina sesiones entre los usuarios. Los reguladores
Wireless del middleware y del acceso proporcionan esta forma de redes de
la radio del excedente de la conectividad. Es decir, si la Red Wireless
encuentra interferencia, las funciones de la capa de sesión suspenderán
comunicaciones hasta que cese la interferencia.
• Middleware: es un software que asiste a una aplicación para interactuar o comunicarse con otras
aplicaciones

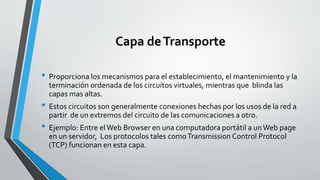

33. Capa deTransporte
• Proporciona los mecanismos para el establecimiento, el mantenimiento y la
terminación ordenada de los circuitos virtuales, mientras que blinda las
capas mas altas.
• Estos circuitos son generalmente conexiones hechas por los usos de la red a
partir de un extremos del circuito de las comunicaciones a otro.
• Ejemplo: Entre elWeb Browser en una computadora portátil a unWeb page
en un servidor, Los protocolos tales comoTransmission Control Protocol
(TCP) funcionan en esta capa.

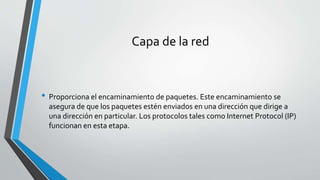

34. Capa de la red
• Proporciona el encaminamiento de paquetes. Este encaminamiento se
asegura de que los paquetes estén enviados en una dirección que dirige a
una dirección en particular. Los protocolos tales como Internet Protocol (IP)
funcionan en esta etapa.

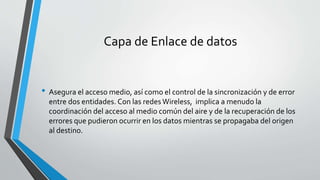

35. Capa de Enlace de datos
• Asegura el acceso medio, así como el control de la sincronización y de error
entre dos entidades. Con las redes Wireless, implica a menudo la
coordinación del acceso al medio común del aire y de la recuperación de los
errores que pudieron ocurrir en los datos mientras se propagaba del origen
al destino.

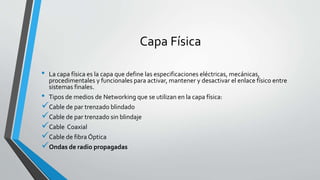

36. Capa Física
• La capa física es la capa que define las especificaciones eléctricas, mecánicas,
procedimentales y funcionales para activar, mantener y desactivar el enlace físico entre
sistemas finales.
• Tipos de medios de Networking que se utilizan en la capa física:
Cable de par trenzado blindado
Cable de par trenzado sin blindaje
Cable Coaxial
Cable de fibra Óptica
Ondas de radio propagadas
