Cuando las redes de datos son de gran tamaño, se requieren varios cuartos de telecomunicaciones. Uno de los cuartos se designa como la Instalación de Distribución Principal (MDF) y los demás como Instalaciones de Distribución Intermedias (IDF). Esta topología en forma de estrella extendida se usa comúnmente para redes que abarcan varios edificios o pisos.

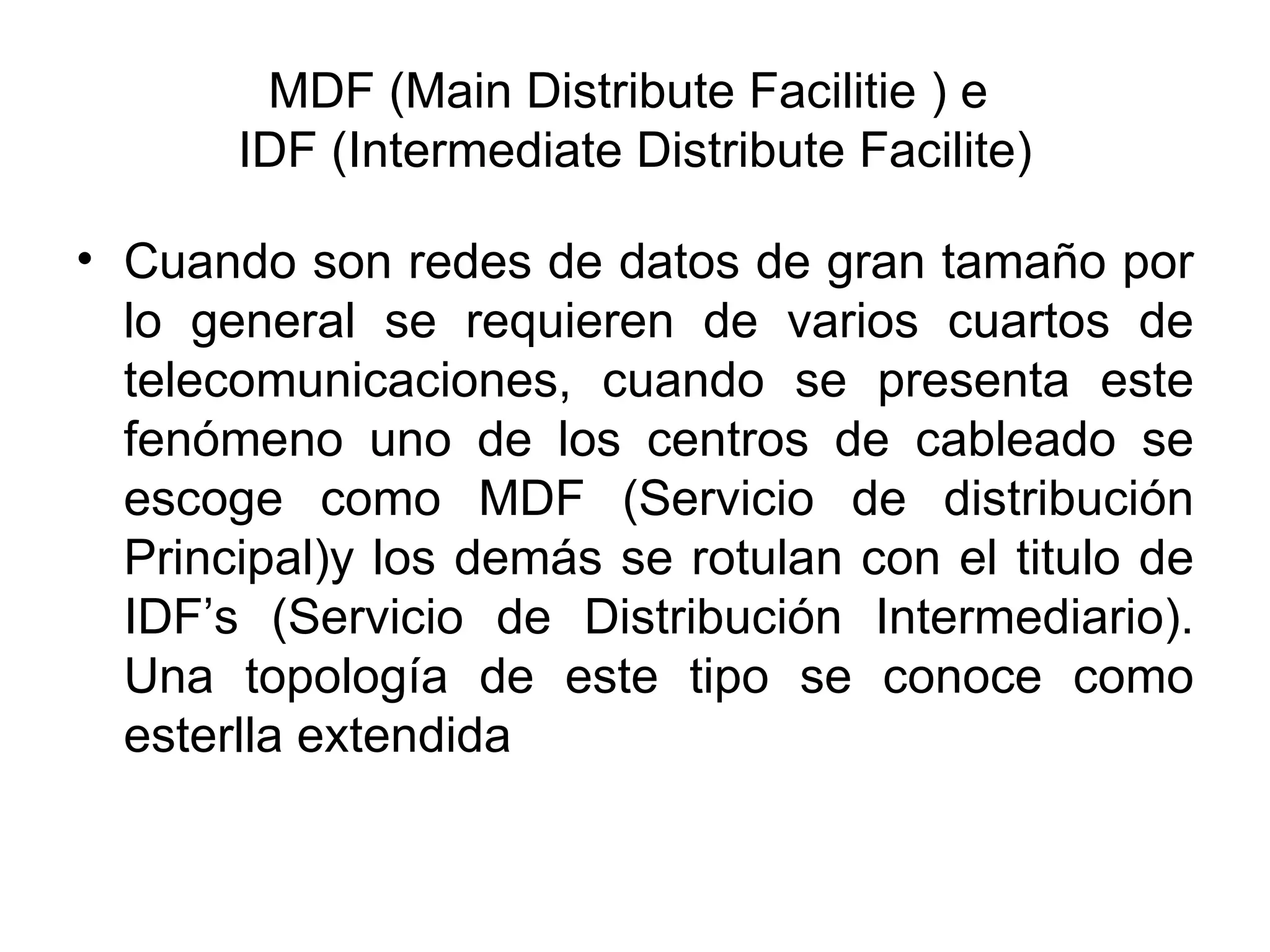

1. MDF (Main Distribute Facilitie ) e IDF (Intermediate Distribute Facilite) Cuando son redes de datos de gran tamaño por lo general se requieren de varios cuartos de telecomunicaciones, cuando se presenta este fenómeno uno de los centros de cableado se escoge como MDF (Servicio de distribución Principal)y los demás se rotulan con el titulo de IDF’s (Servicio de Distribución Intermediario). Una topología de este tipo se conoce como esterlla extendida

2. Topología de Estrella extendida para varios pisos

3. Campus compuesto por varios edificios

4. Edificio central de 4 pisos – Bloque A Bloque C 3 pisos Bloque B de 4 pisos 300 mts 500 mts DISTRIBUCIÓN DE LAS EDIFICACIONES DE LA SEDE CENTRAL

5. PT: Puesto de trabajo. DISTRIBUCIÓN EN CADA PISO PT PT PT PT Puerta Buitrón 30 mts 20 mts PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT PT

6. RESUMEN CABLEADO TRADICIONAL CABLEADO ESTRUCTURADO SERVICIOS SEPARADOS SERVICIOS COMPARTIDOS MULTIPLES RUTAS UNA SOLA RUTA MULTIPLES CABLES UN SOLO TIPO CABLE BAJA VELOCIDAD ALTA VELOCIDAD RIGIDO FLEXIBLE

7. RESUMEN CABLEADO CABLE UTP FIBRA OPTICA ELEMENTOS DE CONEXION SALIDAS 8 HILOS REGLETAS DE CONEXION PANELES DE PARCHEO PLUG GABINETE DE CONEXIONES(RACK)

8. RESUMEN EIA ANSI TIA NORMAS 568-A CABLEADO PARA EDIFICIOS COMERCIALES 569 RUTAS E INFRAESTRUCTURA FISICA TSB 67 CERTIFICACION 606 ADMINISTRACION 607 CONEXIÓN A TIERRA

9. RESUMEN RED VERTICAL ENTRADA CENTRO DE CABLEADO CAJA DE INTERCONEXION PUESTO DE TRABAJO RED HORIZONTAL C.C.
