1. VII. ARMARIOS Y ELEMENTOS DE DISTRIBUCIÓN
A. Armario rack de distribución
Toda infraestructura de red de datos suele estar constituida, al menos, por los
siguientes elementos:
 Medio físico de transmisión o cableado de red. Por ejemplo, los cables UTP,
STP ó FTP estudiados en Unidades Formativas anteriores.
 Armario de distribución, con sus correspondientes paneles de conexión o
parcheo. Es el lugar de donde parte el cableado de red hacia las tomas de
telecomunicaciones o tomas de usuario. El armario de distribución también
alberga la electrónica de red y otros elementos auxiliares, comoguía latiguillos,
bandejas, etc.
 Elementos de conexión, como son las tomas de telecomunicaciones y los
latiguillos de interconexión y parcheo.
Cablear un edificio significa instalar una red de cables y conectores, con sus
correspondientes canalizaciones y armarios racks de distribución, en número,
calidad y flexibilidad de disposición suficientes, para poder unir dos puntos
cualesquiera dentro de la red del edificio. El sistema está diseñado en bloques que
tienen características de realización ó desempeño muy específicas.
B. Armario rack de distribución
El armario alberga todos los elementos de centralización del sistema de cableado, y
es el lugar donde se ubican los equipos activos de red y otros elementos auxiliares
como soporte eléctrico, guía latiguillos etc.
Los fabricantes ofrecen una gran variedad de modelos y presentaciones. Constan de
un rack de diecinueve pulgadas (19”) de anchura, medida estándar para toda una
gama de productos. De esta forma, cualquier electrónica o accesoriofabricado según
el estándar de 19 pulgadas podrá ser instalado en el armario y fijado al rack.

2. La altura interior de los bastidores se mide en unidades de altura conocidas como
unidades U. Así se hablará de armarios de 24U o de guía latiguillos de 2U. Una
unidad de altura U equivale a 50mm de longitud.
El tamaño de los armarios irá en función de la cantidad de cable que alberguen y de
la cantidad y las dimensiones de los equipos que tengan que soportar. Los
fabricantes ofertan diferentes tamaños.

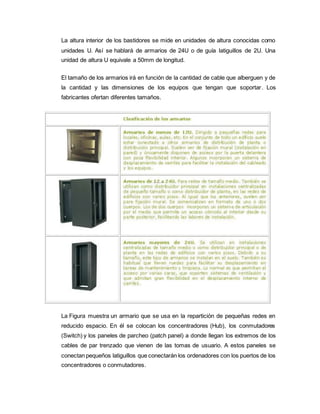

La Figura muestra un armario que se usa en la repartición de pequeñas redes en
reducido espacio. En él se colocan los concentradores (Hub), los conmutadores
(Switch) y los paneles de parcheo (patch panel) a donde llegan los extremos de los
cables de par trenzado que vienen de las tomas de usuario. A estos paneles se
conectan pequeños latiguillos que conectarán los ordenadores con los puertos de los
concentradores o conmutadores.

3. Como puede observarse, incorpora una puerta delantera de metacrilato con
cerradura, ranuras de ventilación en los laterales, y dispone de entrada de cable en
la parte superior e inferior del armario.
La mayoría de las veces estos armarios incorporan un kit de elementos de conexión,
como latiguillos conectores, bandejas, tornillos, etc., con el fin de facilitar la
instalación, tal como se ve en la Figura.
En función de la cantidad de elementos a instalar dentro del armario, estos suelen
tener diferentes formas y tamaños. Así nos podemos encontrar con armarios planos,
armarios murales, y armarios de suelo. Entre otras particularidades, suelen estar
fabricados en chapa de acero de 1,5 y 2 mm de espesor, la estructura base
totalmente desmontable, la puerta delantera de cristal templado con marco metálico
y maneta con llave, tapa trasera de entrada de cables pre-troquelada, laterales
desmontables con clip de anclaje rápido, y patas regulables en altura.

4. La colocación del cableado de red en el armario de distribución no se debe realizar
de cualquier manera. La forma de realizar el cableado en el armario va a determinar
en gran medida el grado de calidad con el que se haya ejecutado la instalación.
También es un punto clave en posibles tareas de mantenimiento y/o ampliación de
la red. No debemos olvidar que éste es el lugar donde se centraliza todo el cableado.
Por estas razones, a la hora de cablear un armario se debe proceder de la manera
más ordenada y metódica posible. El cableado del armario debería realizarse
teniendo en cuenta las siguientes consideraciones:
Verificar que todos los cables que llegan al armario están correctamenteseñalizados
(Figura) en el extremo mediante muñequillas o sistemasimilar. Esta es una tarea que
se debe hacer en el momento del tendido del cableado, pero no está de más volverlo
a comprobar. En caso contrario, la imposibilidad de identificar los diferentes cables
una vez sujetos los mazos de cable al armario, debido a la falta de señalización o de
un etiquetado incorrecto, puede obligar a soltar nuevamente todos los cables y repetir
todo el proceso.
Desenredar todos los cables (peinar) y agruparlos en un mazo mediante la
colocación de bridas tipo velcro o sistema de fijación disponible (Figura). No
presionar excesivamente las bridas. En el caso de que los cables vayan a ser
insertados en diferentes paneles de conexión, se agruparán los cables en diferentes
mazos según el panel en el que vayan a ser instalados.

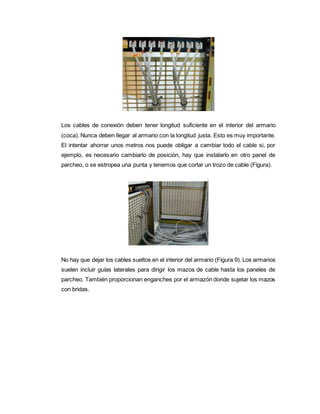

5. Los cables de conexión deben tener longitud suficiente en el interior del armario
(coca). Nunca deben llegar al armario con la longitud justa. Esto es muy importante.
El intentar ahorrar unos metros nos puede obligar a cambiar todo el cable si, por
ejemplo, es necesario cambiarlo de posición, hay que instalarlo en otro panel de
parcheo, o se estropea una punta y tenemos que cortar un trozo de cable (Figura).
No hay que dejar los cables sueltos en el interior del armario (Figura 9). Los armarios
suelen incluir guías laterales para dirigir los mazos de cable hasta los paneles de
parcheo. También proporcionan enganches por el armazón donde sujetar los mazos
con bridas.

6. C. Paneles de conexión
También conocidos como paneles de parcheo (Patch-panel). Estos elementos, que
se instalan en el rack de 19” del armario de comunicaciones, soportan los Jacks RJ-
45 o RJ- 49 donde terminan conectados los cables de par trenzado.
Ilustración 1 Electrical patch bay
D. Elementos de conexión
Las tomas de telecomunicaciones, también conocidas como tomas de usuario o
rosetas, son los dispositivos donde finaliza el cable de par trenzado en el área de
trabajo. Configuran los puntos de conexión de los equipos de usuario a la red.
En el mercado existen gran variedad de modelos de los más diversos fabricantes
que se adaptan a los conectores estándar de cableado. Al igual que en los paneles

7. de conexión, se utilizan conectores RJ-45 para cables no apantallados UTP y
conectores RJ-49 para cables apantallados FTP.
Los latiguillos de usuario se utilizan para realizar la conexión entre el equipo
informático y la roseta. Se componen de un cable de cuatro pares trenzados y dos
conectores RJ-45 o RJ-49 macho en sus extremos. La característica principal de
este cable es que es multifilar, al contrario que el cable fijo que va desde el armario
de distribución hasta la roseta, que es unifilar. Existen en el mercado latiguillos
prefabricados de diferentes longitudes.
La gran ventaja del cable multifilar es que soporta muy bien los casi constantes
giros, torceduras, nudos, etc. que sufren habitualmente los latiguillos en los puestos
de trabajo. Las desventajas son sus peores características de transmisión y su
mayor precio.
Los latiguillos de interconexión o parcheo (Patch - Cord)son idénticos a los latiguillos
de usuario, pero, generalmente, de menor longitud. Se utilizan para conectar el
panel de parcheo con los servicios disponibles en el armario de distribución (red
informática u otros servicios). Las medidas más usuales son de 0.5, 1 y 2 metros.

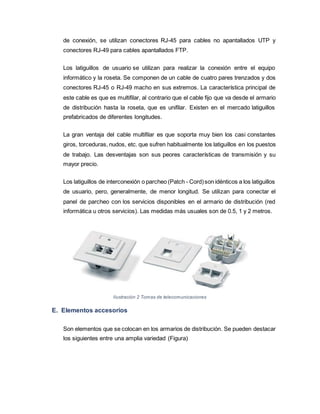

Ilustración 2 Tomas de telecomunicaciones
E. Elementos accesorios
Son elementos que se colocan en los armarios de distribución. Se pueden destacar
los siguientes entre una amplia variedad (Figura)

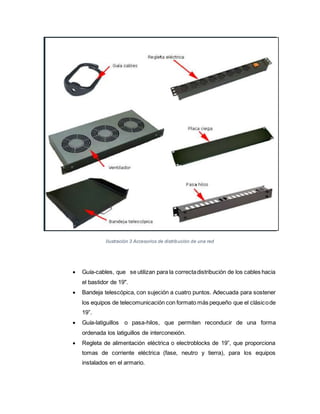

8. Ilustración 3 Accesorios de distribución de una red
 Guía-cables, que se utilizan para la correctadistribución de los cables hacia
el bastidor de 19".
 Bandeja telescópica, con sujeción a cuatro puntos. Adecuada para sostener
los equipos de telecomunicación con formato más pequeño que el clásicode
19”.
 Guía-latiguillos o pasa-hilos, que permiten reconducir de una forma
ordenada los latiguillos de interconexión.
 Regleta de alimentación eléctrica o electroblocks de 19”, que proporciona
tomas de corriente eléctrica (fase, neutro y tierra), para los equipos
instalados en el armario.

9.  Unidades de ventilación o aireación. Dependiendo de la cantidad de
elementos y de la potencia eléctrica que disipen, será necesario recurrir a
este tipo de sistemas de refrigeración para evacuar el calor del interior de los
armarios.
 Placas ciegas, para cerrar espacios en armarios rack 19". Pueden ocupar
varias unidades de altura.
La Figura muestra el esquema típico de una pequeña infraestructura de red. Se
puede observar los diferentes elementos que habitualmente se instalan en los
armarios de distribución, como son los paneles de conexiones, los guía-cables, la
bandeja de 19”, la regleta con tomas eléctricas, etc.
