Un cable ducto es un canal que contiene cables y provee protección y enrutamiento de los mismos. Los cable ductos o canales pueden estar hechos de metal, plástico u otros materiales y cuando se instalan correctamente proveen seguridad a los cables contra interferencias electromagnéticas. La instalación adecuada de los cable ductos es indispensable para que puedan proteger efectivamente los cables.

1. CABLEDUCTOS O (CANALETAS)
MATERIA : REDES I
CARERRA : INGENIERIA DE SISTEMAS
AUTORIA: AGUILAR MOISES
CANAZA MAMANI CANDIDA SUSANA
FLORES FLORES XIMENA
LARICO CORI NELLY

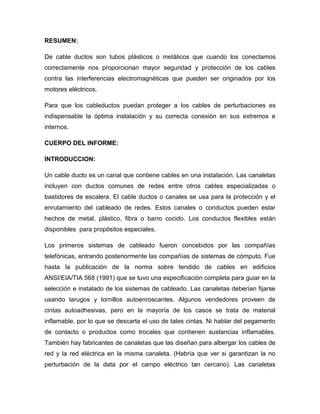

2. RESUMEN:
De cable ductos son tubos plásticos o metálicos que cuando los conectamos
correctamente nos proporcionan mayor seguridad y protección de los cables
contra las interferencias electromagnéticas que pueden ser originados por los
motores eléctricos.
Para que los cableductos puedan proteger a los cables de perturbaciones es
indispensable la óptima instalación y su correcta conexión en sus extremos e
internos.
CUERPO DEL INFORME:
INTRODUCCION:
Un cable ducto es un canal que contiene cables en una instalación. Las canaletas
incluyen con ductos comunes de redes entre otros cables especializadas o
bastidores de escalera. El cable ductos o canales se usa para la protección y el
enrutamiento del cableado de redes. Estos canales o conductos pueden estar
hechos de metal, plástico, fibra o barro cocido. Los conductos flexibles están
disponibles para propósitos especiales.
Los primeros sistemas de cableado fueron concebidos por las compañías
telefónicas, entrando posteriormente las compañías de sistemas de cómputo. Fue
hasta la publicación de la norma sobre tendido de cables en edificios
ANSI/EIA/TIA 568 (1991) que se tuvo una especificación completa para guiar en la
selección e instalado de los sistemas de cableado. Las canaletas deberían fijarse
usando tarugos y tornillos autoenroscantes. Algunos vendedores proveen de
cintas autoadhesivas, pero en la mayoría de los casos se trata de material
inflamable, por lo que se descarta el uso de tales cintas. Ni hablar del pegamento
de contacto o productos como trocales que contienen sustancias inflamables.
También hay fabricantes de canaletas que las diseñan para albergar los cables de
red y la red eléctrica en la misma canaleta. (Habría que ver si garantizan la no
perturbación de la data por el campo eléctrico tan cercano). Las canaletas

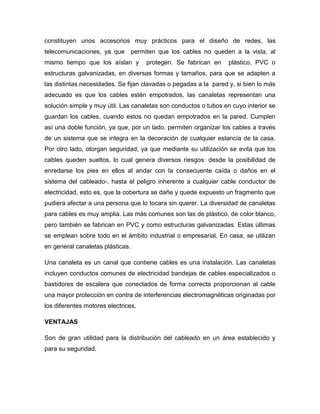

3. constituyen unos accesorios muy prácticos para el diseño de redes, las
telecomunicaciones, ya que permiten que los cables no queden a la vista, al
mismo tiempo que los aíslan y protegen. Se fabrican en plástico, PVC o
estructuras galvanizadas, en diversas formas y tamaños, para que se adapten a
las distintas necesidades. Se fijan clavadas o pegadas a la pared y, si bien lo más
adecuado es que los cables estén empotrados, las canaletas representan una
solución simple y muy útil. Las canaletas son conductos o tubos en cuyo interior se
guardan los cables, cuando estos no quedan empotrados en la pared. Cumplen
así una doble función, ya que, por un lado, permiten organizar los cables a través
de un sistema que se integra en la decoración de cualquier estancia de la casa.
Por otro lado, otorgan seguridad, ya que mediante su utilización se evita que los
cables queden sueltos, lo cual genera diversos riesgos: desde la posibilidad de
enredarse los pies en ellos al andar con la consecuente caída o daños en el
sistema del cableado-, hasta el peligro inherente a cualquier cable conductor de
electricidad, esto es, que la cobertura se dañe y quede expuesto un fragmento que
pudiera afectar a una persona que lo tocara sin querer. La diversidad de canaletas
para cables es muy amplia. Las más comunes son las de plástico, de color blanco,
pero también se fabrican en PVC y como estructuras galvanizadas. Estas últimas
se emplean sobre todo en el ámbito industrial o empresarial. En casa, se utilizan
en general canaletas plásticas.
Una canaleta es un canal que contiene cables es una instalación. Las canaletas
incluyen conductos comunes de electricidad bandejas de cables especializados o
bastidores de escalera que conectados de forma correcta proporcionan al cable
una mayor protección en contra de interferencias electromagnéticas originadas por
los diferentes motores electrices.
VENTAJAS
Son de gran utilidad para la distribución del cableado en un área establecido y
para su seguridad.

4. DESVENTAJAS
Son delicados al momento de instalar por lo que se necesita de material especial
para su instalación.
TIPOS DE CANALETAS
CANALETAS TIPO ESCALERAS
Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes
dimensiones. Son de uso exclusivo para zonas techadas, fabricadas en planchas
de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor.
CANALETAS TIPO CERRADA
Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la
vista o en falso techo. Utilizadas tanto para instalaciones eléctricas, de
comunicación o de datos. Este tipo de canaleta tiene la ventaja de poder recorrer
áreas sin techar.

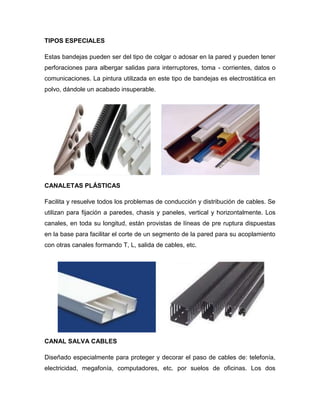

5. TIPOS ESPECIALES
Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener
perforaciones para albergar salidas para interruptores, toma - corrientes, datos o
comunicaciones. La pintura utilizada en este tipo de bandejas es electrostática en
polvo, dándole un acabado insuperable.
CANALETAS PLÁSTICAS
Facilita y resuelve todos los problemas de conducción y distribución de cables. Se
utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente. Los
canales, en toda su longitud, están provistas de líneas de pre ruptura dispuestas
en la base para facilitar el corte de un segmento de la pared para su acoplamiento
con otras canales formando T, L, salida de cables, etc.
CANAL SALVA CABLES
Diseñado especialmente para proteger y decorar el paso de cables de: telefonía,
electricidad, megafonía, computadores, etc. por suelos de oficinas. Los dos

6. modelos de salva cables disponen de tres compartimentos que permiten
diferenciar los distintos circuitos. La canaleta es un canal montado sobre la pared
con una cubierta móvil.

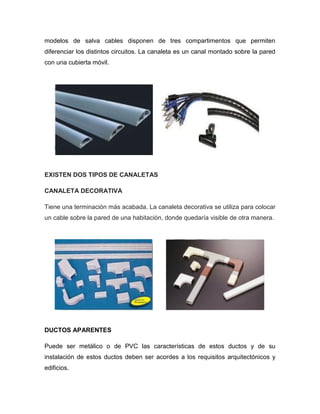

EXISTEN DOS TIPOS DE CANALETAS
CANALETA DECORATIVA
Tiene una terminación más acabada. La canaleta decorativa se utiliza para colocar
un cable sobre la pared de una habitación, donde quedaría visible de otra manera.
DUCTOS APARENTES
Puede ser metálico o de PVC las características de estos ductos y de su
instalación de estos ductos deben ser acordes a los requisitos arquitectónicos y
edificios.

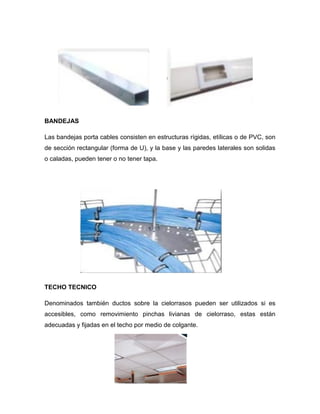

7. BANDEJAS
Las bandejas porta cables consisten en estructuras rígidas, etílicas o de PVC, son
de sección rectangular (forma de U), y la base y las paredes laterales son solidas
o caladas, pueden tener o no tener tapa.
TECHO TECNICO
Denominados también ductos sobre la cielorrasos pueden ser utilizados si es
accesibles, como removimiento pinchas livianas de cielorraso, estas están
adecuadas y fijadas en el techo por medio de colgante.

8. DUCTOS PERIMETRALES
Pueden ser usados para llegar con el cableado horizontal hasta las aéreas de
trabajo en oficinas cerradas.
OBJETIVOS
OBJETIVO GENERAL
Elaborar una correcta conexión de cable ductos con el fin de aprender con
exactitud a seguir los pasos para su elaboración.
OBJETIVO ESPECIFICOS
Conocer los diferentes tipos de canaletas y sus diferentes conexiones.
Ilustrar sobre las normas que rigen las canaletas.
Demostrar la correcta instalación de la canaleta con diferentes figuras.
MEDIDAS DE CANALETAS

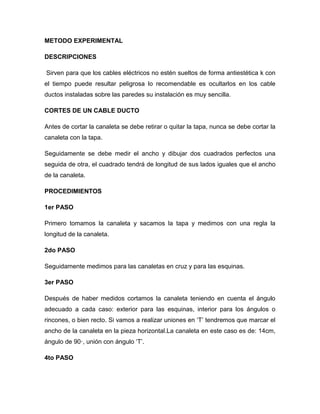

9. METODO EXPERIMENTAL
DESCRIPCIONES
Sirven para que los cables eléctricos no estén sueltos de forma antiestética k con
el tiempo puede resultar peligrosa lo recomendable es ocultarlos en los cable
ductos instaladas sobre las paredes su instalación es muy sencilla.
CORTES DE UN CABLE DUCTO
Antes de cortar la canaleta se debe retirar o quitar la tapa, nunca se debe cortar la
canaleta con la tapa.
Seguidamente se debe medir el ancho y dibujar dos cuadrados perfectos una
seguida de otra, el cuadrado tendrá de longitud de sus lados iguales que el ancho
de la canaleta.
PROCEDIMIENTOS
1er PASO
Primero tomamos la canaleta y sacamos la tapa y medimos con una regla la
longitud de la canaleta.
2do PASO
Seguidamente medimos para las canaletas en cruz y para las esquinas.
3er PASO
Después de haber medidos cortamos la canaleta teniendo en cuenta el ángulo
adecuado a cada caso: exterior para las esquinas, interior para los ángulos o
rincones, o bien recto. Si vamos a realizar uniones en ‘T’ tendremos que marcar el
ancho de la canaleta en la pieza horizontal.La canaleta en este caso es de: 14cm,
ángulo de 90·, unión con ángulo ‘T’.
4to PASO

10. la siguiente canaleta en este caso es de: 13cm, angulo de 90· y unión angulos
internos.
5to PASO
Seguidamente una vez cortados se los forma según como es la canaleta tanto de
esquina y en cruz pegando sus esquinas con un pegamento así también se cubren
a las canaletas los cables con la tapa
CONCLUSIONES
Los cable ductos o (canaletas) son un sistema de tubería que se usa para
protección y el enrutamiento del cableado eléctrico.El conducto eléctrico puede
estar hecho de metal, plástico, fibra o barro cocido. Los conductos flexibles están
disponibles para propósitos especiales.
El ducto se instala generalmente por electricistas en el lugar de instalación del
equipamiento eléctrico. Su uso, forma y detalles de instalación, se especifican a
menudo por las regulaciones de cableado.
El cableado estructurado es una forma ordenada de conectar los cables para una
red, basándose unas normas E1A/TIA, establecidas a lo largo de todo el mundo,
esta con el fin de establecer un orden en el mundo de la computación y las redes.
La práctica fue de mucha utilidad pues nos dio una idea como las computadoras
están conectadas en red, y como esta red se puede distribuir a lo largo de todas
las computadoras.
REFERENCIAS
las referencias bibliográficas son: internet, libros, etc.
